Inhaltszusammenfassung für Chauvin Arnoux MN93
- Seite 1 MN93 „ CAPTEURS DE COURANT „ CURRENT SENSORS MN93A „ STROMWANDLER „ SENSORI DI CORRENTE PAC93 „ SENSORES DE CORRIENTE C193 AmpFLEX A193 Notice de fonctionnement FRANÇAIS User's manual E N G L I S H Bedienungsanleitung DEUTSCH Manuale d’uso...
- Seite 26 DEUTSCH Sie haben einen AC Zangenstromwandler MN93, MN93A, C193 oder PAC93, oder einen flexiblen Stromwandler AmpFLEX A193 erworben, wir danken Ihnen für Ihr Vertrauen. Diese Stromwandler sind ausschließlich für den Anschluss an die Leistungs‑ und Stromanalysatoren der Baureihen C.A 82XX, C.A 83XX und PEL1XX konzipiert.
-
Seite 27: Sicherheitshinweise
„ Jegliche Instandsetzung und Eichung muss von kompetentem und autorisiertem Personal ausgeführt werden. INHALTSvERZEICHNIS 1. PRäSENTATION ..................... 28 1.1. Stromzangen MN93 und MN93A ............28 1.2. Stromzange C193 ................29 1.3. Stromzange PAC93 ................30 1.4. AmpFLEX A193 ................31 2. -
Seite 28: Präsentation
1. PRäSENTATION 1.1. STROMZANGEN MN93 UND MN93A Spezieller 4‑poliger Stecker. Feste Zangenbacke. Bewegliche Zangenbacke. Zweistelliger Schiebeschalter ( n u r f ü r d i e Zange MN93A). Hebel zum Öffnen der Zange. Abgeschirmtes Kabel. -
Seite 29: Stromzange C193
1.2. STROMZANGE C193 Feste Zangenbacke. Bewegliche Zangenbacke. Spezieller 4‑poliger Stecker. Hebel zum Öffnen der CURRENT CLAMP Zange. 1000 A /1 V Abgeschirmtes Kabel. -

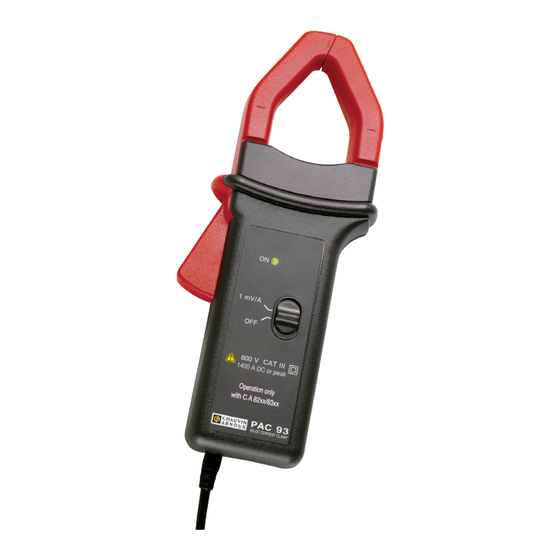

Seite 30: Stromzange Pac93
1.3. STROMZANGE PAC93 Bewegliche Zangenbacke. Feste Zangenbacke. Spezieller 4‑poliger Stecker. Hebel zum Öffnen der Zange. Zweistelliger Schiebeschalter. 1400 A DC or peak Nullpunkteinstellung. Abgeschirmtes Kabel. -
Seite 31: Ampflex Tm A193
1.4. AMPFLEX A193 Spezieller 4‑poliger Messspule des Stecker. Stromwandlers. Schließmechanismus der Messschleife. Geschirmte Leitung. -
Seite 32: Verwendung
Außerdem wird der Benutzer vor gefährlichen Spannungen im Stromkreis geschützt. Die Auswahl des zu verwendenden Stromwandlers hängt vom zu messenden Stromwert und vom Kabeldurchmesser ab. MN93A MN93A MN93 100 A Messspanne * 0,05 ‑ 240 A 0,005 ‑ 6 A 0,1 ‑... - Seite 33 „ Lassen Sie den Hebel zum Öffnen der Stromzange wieder los. Für AmpFLEX „ Drücken Sie gleichzeitig beide Seiten des Öffnungsmechanismus. „ Umschließen Sie den zu messende Leiter. Dieser muss innerhalb der Zangenbacken so gut wie möglich zentriert sein. „ Schließen Sie den Wandler und lassen Sie dabei den beweglichen Teil in den Anschluss einrasten (man hört ein „Klick“).
-
Seite 34: Technische Daten
Elektrische Sicherheit gemäß IEC 61010‑2‑032. Max. zugelassene Spannung: MN93 und MN93A: 600 V Cat III oder 300 V Cat IV C193: 1000 V Cat III oder 600 V Cat IV PAC93: 600 V Cat III oder 300 V Cat IV... -
Seite 35: Wartung
4. WARTUNG Der Hersteller kann nicht für Unfälle oder Schäden haftbar gemacht werden, die auf eine außerhalb des Kundendienstes des Herstellers oder von nicht zugelassenen Reparaturwerkstätten durchgeführte Reparatur des Gerätes zurückzuführen sind. 4.1. REINIGUNG Den Stromwandler von jeder Verbindung trennen. Mit einem leicht mit Seifenwasser angefeuchteten Tuch reinigen. -
Seite 36: Reparatur
Akkus oder Batterien sind kein Haushaltsmüll! Bitte entsorgen Sie sie ord‑ nungsgemäß an einer Sammelstelle für Altbatterien bzw. Altakkus. „ Batterie wieder in das Fach einlegen. „ Den Deckel wieder einlegen und festschrauben. 4.3. REPARATUR Senden Sie das Gerät bei Reparaturen innerhalb und außerhalb der Garantie an Ihren Händler zurück. -
Seite 37: Bestellangaben
6. BESTELLANGABEN Stromzange MN93 ................P01120425B Lieferung erfolgt in einem Karton mit: „ einer Bedienungsanleitung in 5 Sprachen, „ einem Prüfzertifikat. Stromzange MN93A ................. P01120434B Lieferung erfolgt in einem Karton mit: „ einer Bedienungsanleitung in 5 Sprachen, „ einem Prüfzertifikat.
