Eingangsimpedanz
900 kΩ
HF-Ausgangsleistung
10 max. mW E.I.R.P.
Sendereingang
Stecker
4-Pin-Mini-Stecker (TA4M)
Konfiguration
Unsymmetrisch
Höchst-Eingangspegel
1 kHz bei 1 % Gesamtklirrfaktor
+8,4 dBV (7,5 V Spitze­Spitze)
Antennentyp
Interne Monopolantenne

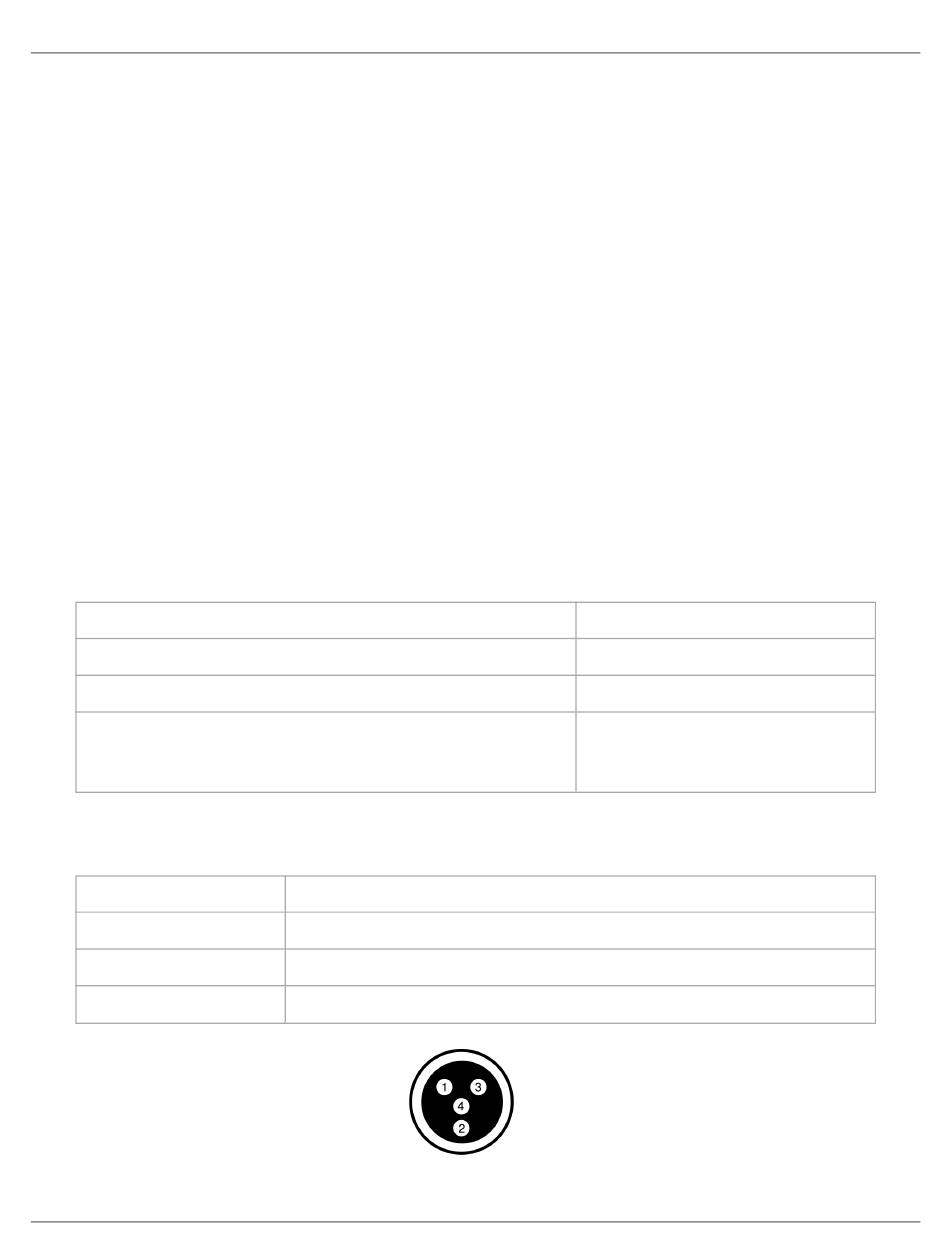

Pinbelegungen

TA4M
1
2
3
4
Pinbelegungen
4-Pin-Ministecker (TA4M)
1
2
3
4
Erde (Kabelabschirmung)
+ 5 V Biasspannung
Audio
Durch aktive Last mit Erde verbunden (Am Instrumentadapterkabel bleibt Pin 4 unbelegt)
Masse (Kabelabschirmung)
+ 5 V Biasspannung
Audio
Durch aktive Last mit Masse verbunden (Am
Instrumentadapterkabel bleibt Pin 4 unbe­
legt)
