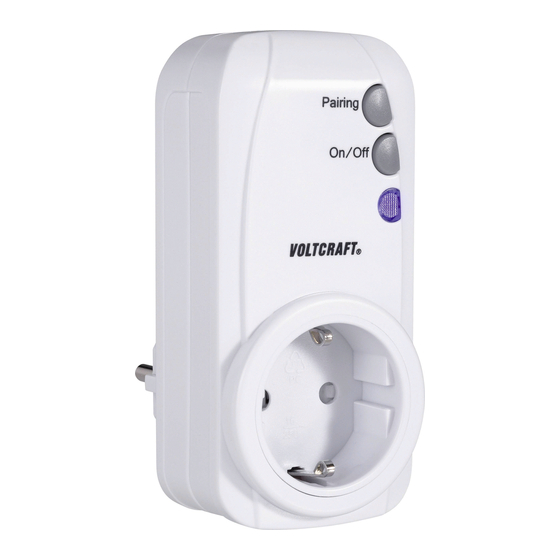

VOLTCRAFT 684997 Bedienungsanleitung

Energiekosten-messgerät
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

ENERGIEKOSTEN-MESSGERÄT
BEDIENUNGSANLEITUNG
ENERGY COSTS METER
OPERATING INSTRUCTIONS
COMpTEuR dE COûTS éNERGéTIquES
MODE D'EMPLOI
ENERGIEKOSTENMETER
GEBRUIKSAANWIJZING
Best.-Nr. / Item No. / N° de commande / Bestelnr.:
684997 SEM-3600BT
1009526 SEM-3600BT FR
1009609 SEM-3600BT UK
1009611 SEM-3600BT CH
Seite 3 – 17
Page 18 – 31
Page 32 – 46
Pagina 47 – 61
Version 01/14
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT 684997

Inhaltszusammenfassung für VOLTCRAFT 684997

  • Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite 1. Einführung ....................4 2. Symbol-Erklärung, Aufschriften ..............5 3. Bestimmungsgemäße Verwendung ............6 4. Lieferumfang .....................7 5. Merkmale und Funktionen .................7 6. Bedienelemente ..................7 7. Sicherheitshinweise ...................8 8. Inbetriebnahme ..................10 9. Wartung und Reinigung ................14 10. Entsorgung ....................15 11. Technische Daten ..................16 12.

  • Seite 4: Einführung

    - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen ® Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit. Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft - Produkt! ® Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

  • Seite 5: Symbol-Erklärung, Aufschriften

    Österreich: www.conrad.at www.business.conrad.at Schweiz: Tel.-Nr.: 0848/80 12 88 Fax-Nr.: 0848/80 12 89 E-Mail: support@conrad.ch Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr 2. SymBoL-ERkLäRuNg, AufSCHRIfTEN Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen. Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

  • Seite 6: Bestimmungsgemäße Verwendung

    3. BESTImmuNgSgEmäSSE VERwENduNg Das Energiekosten-Messgerät dient zum Messen und Analysieren von Verbrauchsdaten elektrisch betriebener Geräte. Das Messgerät wird zwischen Steckdose und Elektrogerät gesteckt und wird über eine vom Internet heruntergeladene App (Applikation) gesteuert. Der Betrieb ist nur an einer haushaltsüblichen Schutzkontakt-Steckdose mit einer Nennspannung von 230 V/AC 50 Hz (D/FR/CH), 220 - 240 V/AC 50 Hz (UK), zulässig.

  • Seite 7: Lieferumfang

    4. LIEfERumfANg • Energiekosten-Messgerät • Bedienungsanleitung 5. mERkmALE uNd fuNkTIoNEN • Daten am Mobilgerät (iPhone/iPad/Android) ablesbar • Bluetooth-Übertragung • Grafische Darstellung • Energieverbrauch in kWh • Anzeige der aktuellen Energiekosten • Energiekostenprognose • Überlastwert einstellbar mit Abschaltfunktion • Terminplaner • Gerät dient als Funksteckdose zum Ein- und Ausschalten der Stromzufuhr 6.

  • Seite 8: Sicherheitshinweise

    7. SICHERHEITSHINwEISE Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen fällen die gewährleistung/garantie.
  • Seite 9 • Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln. • Setzen Sie das Produkt keiner mechanischen Beanspruchung aus. • Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung.

  • Seite 10: Inbetriebnahme

    • Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich. c) Sonstiges • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

  • Seite 11: App Installieren

    • Aktivieren Sie die Bluetooth® Funktion auf Ihrem Mobilgerät. • Starten Sie die App Voltcraft ® Smart-Energy-meter auf Ihrem Mobilgerät. Die App scannt nach Bluetooth-Geräten und nach einigen Sekunden erscheint das Energiekosten-Messgerät auf dem Display. Tippen Sie auf das...
  • Seite 12 • Es erscheint eine Meldung, dass die Bluetooth Kopplungstaste Pairing (1) für 3 Sekunden gedrückt gehalten werden muss, um die Kopplung durchzuführen. Anschließend wird die Gerätenummer angezeigt. Die Kopplung wurde erfolgreich durchgeführt. • Tippen Sie auf den vorläufigen Namen „Intelligenter Energiezähler”, um dem Energiekosten-Messgerät eine andere Bezeichnung bzw.

  • Seite 13: Verbrauchsanzeige Und Einstellmöglichkeiten Messung

    d) Verbrauchsanzeige und Einstellmöglichkeiten messung Sie können sich die Messwerte für „Spannung”, „Strom”, „Wattleistung”, „Leistungsfaktor”, „Frequenz”, „Energieverbrauch gesamt” und „CO2 -Ausstoß gesamt” anzeigen lassen. Preise Der aktuelle Tarif, der gesamte Energieverbrauch und die geschätzten Kosten nach Tag, Woche, Monat und Jahr werden angezeigt. graph Eine graphische Darstellung der Energiekosten und des Energieverbrauchs in kWh des aktuellen Tages wird unter der Ansicht „kWh”...

  • Seite 14: Wartung Und Reinigung

    überlastschutz Der Überlastschutz kann bis zu 3699 Watt eingestellt werden. Sie können wählen, welche Maßnahmen das Produkt im Fall einer Überlastung nimmt. Zur Auswahl stehen „Autom. Aus” (Auto Cut Off) und „Buzzer Alarm” (Buzzer Alert). Bei Überlast blinkt die LED am Energiekosten-Messgerät in rot. Wenn der „Buzzer Alarm”...

  • Seite 15: Entsorgung

    10. ENTSoRguNg a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Lassen Sie den eingebauten Akku vor der Entsorgung von einem Fachmann entfernen. b) Batterien / Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet;...

  • Seite 16: Technische Daten

    11. TECHNISCHE dATEN Betriebsspannung ......230 V/AC 50 Hz (D/FR/CH) 220 - 240 V/AC 50 Hz (UK) Eigen-Leistungsaufnahme ....<0,5 W Interne Stromversorgung ....1 x 2,4 V 40 mAh NiMH Batterie Max. Leistung/Strom ......3680 W / 16 A (D/FR) 3120 W / 13 A (UK) 2300 W / 10 A (CH) Messbereich Spannung .....

  • Seite 17: Konformitätserklärung (Doc)

    Abmessungen (B x H x T) ....118 x 54,5 x 81 mm Gewicht ..........ca. 156 g genauigkeit (bei 23°C (+/- 5°C)) bei harmonischer Verzerrung <15 % Spannung .......... +/- (1 % + 1 Count) Strom ..........+/- (1 % + 5 Count) Leistung ..........

  • Seite 63: Legal Notice

    Impressum Diese Bedienungsanleitung ist eine Publikation von Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, www.conrad.com. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Diese Anleitung auch für:

Sem-3600bt100952610096091009611
