Montage
S
int 1 oder
0
S
int 2 an der
0
Eumex 724PC DSL
Erste IAE
b2
2b
b1
1b
a1
1a
a2
2a
Auf dem S
-Bus können sowohl RJ 45-, als auch IAE-Dosen benutzt werden.
0
ISDN-Anschlussdosen sind in zwei Ausführungen erhältlich, die jedoch beide zur
Aufnahme von RJ 45-Steckern (Western) geeignet sind. Lediglich bei der Belegung
ist auf die unterschiedliche Klemmenbezeichnung zu achten.
Je nach Anzahl der anzuschließenden ISDN-Endgeräte und den örtlichen Gegeben-
heiten bzw. der Konfiguration Ihrer Eumex 724PC DSL können Sie Ihre ISDN-Geräte
entweder direkt mit den Steckern in die entsprechende Buchse oder in eine der
installierten ISDN-Steckdosen stecken.
Jedem ISDN-Endgerät, das Sie an einen internen S 0 -Bus der Tk-Anlage anschließen,
müssen Sie mindestens eine der internen Rufnummern aus dem jeweiligen Rufnum-
mernvorrat zuweisen. Die dazu notwendigen Bedienschritte entnehmen Sie bitte der
Anleitung für das Endgerät.
Der Rufnummernvorrat für den ISDN-Bus 1 beinhaltet die internen Rufnummern von
20 bis 29, der für den ISDN-Bus 2, sofern er als interner S 0 -Bus konfiguriert ist, die
internen Rufnummern von 30 bis 39.
Die Zuordnung der ISDN-Rufnummern (MSN), die Ihnen von Ihrem Netzbetreiber mit-
geteilt wurden, zu den internen Rufnummern erfolgt in der Konfiguration der Anrufzu-
ordnung, s. Seite 40.

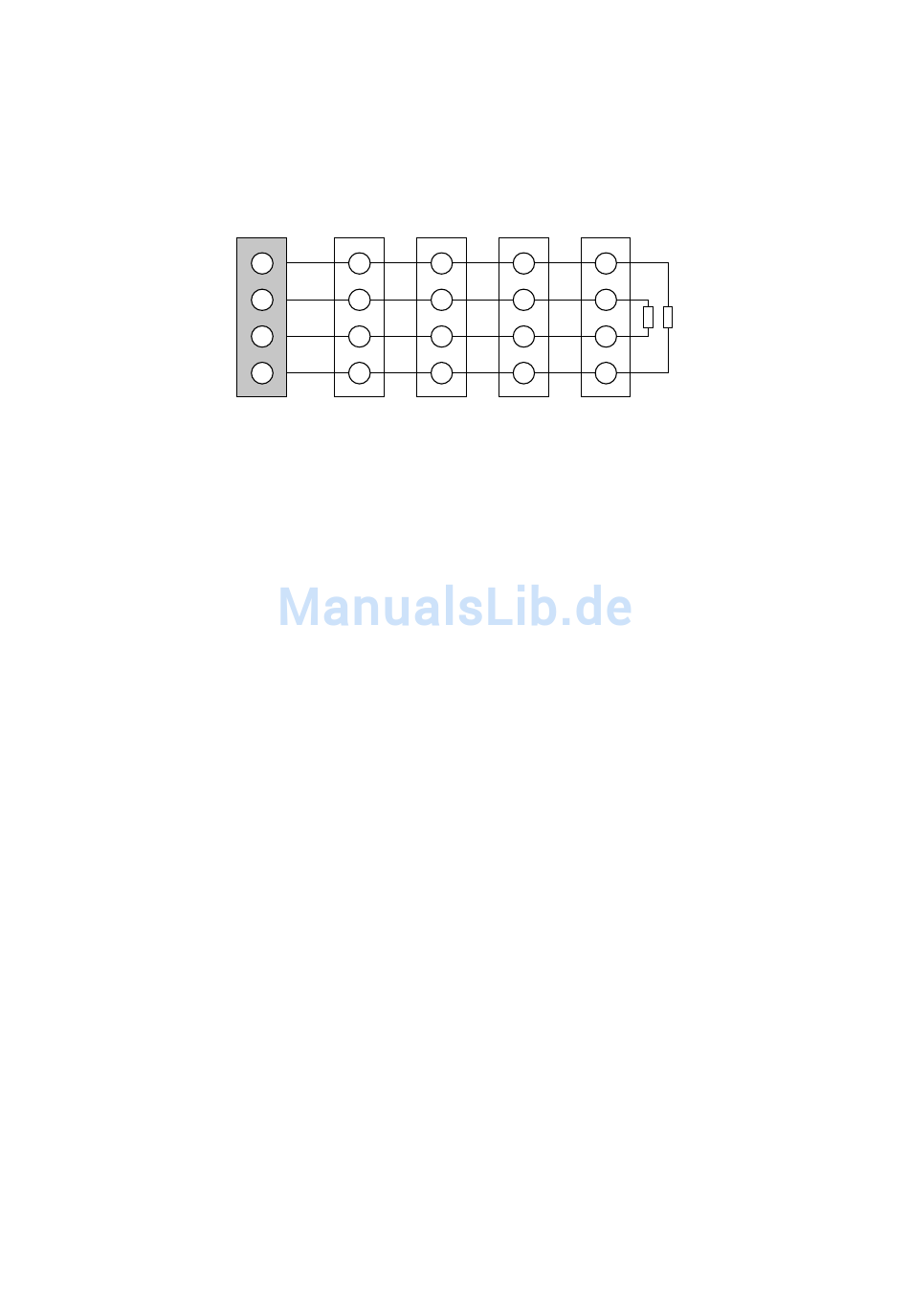

Zweite bis
vorletzte IAE
RJ 45 Dose
(nach Bedarf)
Letzte IAE
6
2b
5
1b
4
1a
3
2a
2b
Abschluss-
1b
widerstände
(je 100 Ohm)
1a
2a
