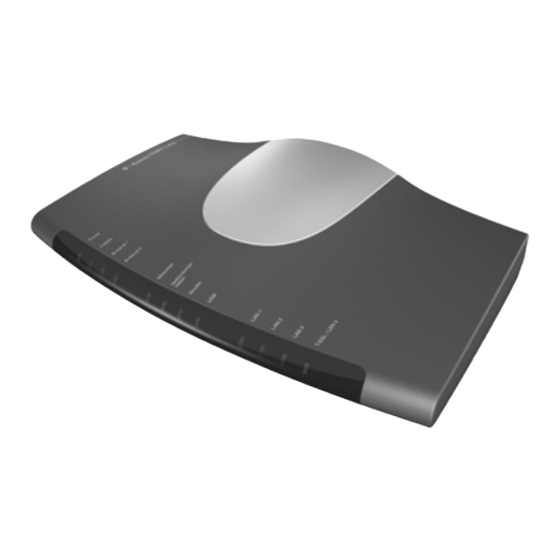

Telekom Eumex 704PC LAN Installation

Eumex 704PC LAN
1
Lieferumfang
Eumex 724PC DSL
1 Lieferumfang
Lieferumfang 1 Eumex 724PC DSL
für analoge Endgeräte Kurzbedienungsanleitungen 1 Benutzerhandbuch 1 Kurzanleitung „Installation für (Deutsch)
Ethernet) (4 x D / 1 x GB / 1x TR) 1 Netzteil 1 x Kabel RJ 45 Schnellentschlossene" Bohrschablone 1 Satz Schrauben/Dübel / 1 x Kabel ISDN 1 CD-ROM 1 x Kabel USB
Sicherheitshinweise Das Gehäuse darf nicht geöffnet werden. Durch unbefugtes Öffnen des Gehäuses und unsachgemäße Reparaturen können Gefahren für die Benutzer entstehen und der Garantieanspruch erlischt. Lassen Sie keine Flüssigkeit in das Innere der Eumex 704PC DSL eindrin- ten. 2 Während eines Gewitters dürfen Sie die Eumex 704PC DSL nicht installie- gen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein könn-
Verlegen Sie keine Leitungen im Freien. stolpern kann. Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber vorgesehen. Die Eumex 724PC DSL ist nur für Anwendungen innerhalb eines Gebäudes nicht der Gefahr eines elektrischen Schlages auszusetzen. ren und auch keine Leitungsverbindungen stecken oder lösen um sich
Kurzbedienungsanleitungen 1 Kurzanleitung 1 Benutzerhandbuch
für analoge Endgeräte „Installation für (Deutsch)
(4 x D / 1 x GB / 1x TR) Schnellentschlossene"
1 Netzteil 1 CD-ROM 1 Satz Schrauben/Dübel /
Bohrschablone
1 x Kabel RJ 45 1 x Kabel USB 1 x Kabel ISDN
Ethernet)
2 Sicherheitshinweise
Das Gehäuse darf nicht geöffnet werden. Durch unbefugtes Öffnen des
Gehäuses und unsachgemäße Reparaturen können Gefahren für die
Benutzer entstehen und der Garantieanspruch erlischt.
Lassen Sie keine Flüssigkeit in das Innere der Eumex 704PC DSL eindrin-
gen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein könn-
ten.
Während eines Gewitters dürfen Sie die Eumex 704PC DSL nicht installie-
ren und auch keine Leitungsverbindungen stecken oder lösen um sich
nicht der Gefahr eines elektrischen Schlages auszusetzen.
Die Eumex 724PC DSL ist nur für Anwendungen innerhalb eines Gebäudes
vorgesehen.
Verlegen Sie keine Leitungen im Freien.
Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber
stolpern kann.
Kurzbedienungsanleitungen
1 Kurzanleitung
für analoge Endgeräte
„Installation für
(4 x D / 1 x GB / 1x TR) Schnellentschlossene"
Eumex 704PC LAN:
Tipps und Tricks für Profis
Benutzungshinweise für den Internetzugang
Im Folgenden werden Ihnen drei Möglichkeiten erläutert um ins Internet zu gelangen.
Wir empfehlen Ihnen, den mit der T-Online-Software gelieferten benutzerfreundli-
chen Internet-Explorer 5.5 zu installieren.
Zugang zum Internet über Eumex 704PC LAN
Im Verlauf der Installation der mitgelieferten PC-Software werden Sie aufgefordert,
die Zugangsdaten Ihres Internet-Providers anzugeben. Diese bestehen aus Rufnum-
mer, Benutzername und Passwort. Damit haben Sie bereits alle notwendigen Einstel-
lungen vorgenommen. Sie brauchen jetzt nur noch einen Internet-Browser, z.B. den
bei Windows mitgelieferten Internet Explorer starten und Ihre Eumex 704 PC LAN
stellt automatisch die Verbindung mit dem Internet her. Die Zugangsdaten lassen sich nach der Installation durch Aufruf der »Routerkonfigu-
ration« überprüfen und ändern. Dieses Programm finden Sie im Windows-Startmenü
unter Programme > Eumex 704PC LAN > Routerkonfiguration.
Zugang zum Internet über das DFÜ-Netzwerk
Alternativ können Sie auch über das »DFÜ-Netzwerk« von Windows eine Verbindung
während der Installation eingegeben haben, wurde bereits ein entsprechender zum Internet aufbauen. Wenn Sie T-Online Kunde sind und Ihre Zugangsparameter
Zugang für Sie vorbereitet, der unter dem Namen »T-Online DFÜ-Netzwerk« auf Ihrem
Desktop liegt. Nach einem Doppelklick auf dieses Symbol werden die Verbindungs-
daten angezeigt:
Mit einem Klick auf »Verbinden« erfolgt dann die Herstellung der Verbindung zum
Internet:
1 CD-ROM
1
Kurzanleitung
„Tipps und Tricks für Profis"
1 x Kabel USB
1 Netzteil
2
Sicherheitshinweise
Das Gehäuse darf nicht geöffnet werden. Durch unbefugtes Öffnen des
Gehäuses und unsachgemäße Reparaturen können Gefahren für die
Benutzer entstehen und der Garantieanspruch erlischt.
Lassen Sie keine Flüssigkeit in das Innere der Eumex 704PC LAN eindrin-
gen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein könn-
ten.
Während eines Gewitters dürfen Sie die Eumex 704PC LAN nicht installie-
ren und auch keine Leitungsverbindungen stecken oder lösen um sich
nicht der Gefahr eines elektrischen Schlages auszusetzen.
Die Eumex 704PC LAN ist nur für Anwendungen innerhalb eines Gebäu-
des vorgesehen.
Verlegen Sie keine Leitungen im Freien.
Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber
stolpern kann.
Installation für Schnellentschlossene
3
Mindestanforderungen an jeden einzelnen PC
• IBM Rechner oder 100% kompatibler PC (Rechner)
• Taktrate von 233 MHz oder höher
• Arbeitsspeicher mind. 64 MB
• Microsoft Windows 98/Me/2000
• CD-ROM-Laufwerk
• eine freie USB-Schnittstelle bzw. ein Ethernet 10BaseT-Anschluss (Netz-
werkkarte).
1 Benutzerhandbuch
(Deutsch)
1 Satz Schrauben/Dübel/
Bohrschablone
4
Anschluss des Netzgerätes, des T-ISDN, des T-DSL
und der PCs
1 x Kabel ISDN
220/230V
50 Hz
Anschluss für Netzgerät, T-ISDN (NTBA)
und durchgeschleifter externer ISDN-Bus
6
Anschluss für T-DSL,
Anschlüsse für PCs
S L
T -D
L A N 4 (3 x RJ45/1 x USB )
3
L A N
L A N 2
1
L A N
Anschluss
für T-DSL
te rn
S0 ex
D N
T -IS
bis zu 3 PCs über
10BaseT Ethernet (RJ45)
1 PC über USB
NTBA Durchgeschleifter
(T-ISDN - Anschluss) externer ISDN-Bus
5
Zuordnung der Klemmen zu den TAE-Buchsen
1a/b 2a/b 3a/b 4a/b
Stecken Sie die TAE-Stecker der analogen Endgeräte direkt in die vorgesehe-
nen Buchsen oder verkabeln Sie 2-adrig abgesetzte TAE-Dosen.
Der Abstand zwischen der Eumex 704PC LAN und den einzelnen Anschluss-
dosen darf 300 m nicht überschreiten.
6
Bedeutung der Leuchtdioden
Power: ein – Ihre Eumex 704PC LAN ist betriebsbereit.
T-ISDN: ein – Der NTBA ist betriebsbereit.
blinkt – Der NTBA ist nicht betriebsbereit.
B-Kanal 1: ein – B-Kanal 1 ist belegt.
B-Kanal 2: ein – B-Kanal 2 ist belegt.
Message: ein – Eine Sprach- oder Faxnachricht liegt vor.
Verbindungsdaten:
aus – Keine Verbindungsdaten gespeichert.
ein – 1 - 39 Datensätze sind gespeichert.
blinkt – 40 oder mehr Datensätze sind gespeichert.
Router: ein – Mind. einer der angeschlossenen PCs hat über den
Router Verbindung ins Internet.
USB: ein – Die USB-Schnittstelle zum angeschlossenen PC
ist belegt.
flackert – Datenübertragung zum angeschlossenen PC.
LAN 1...3 bzw. T-DSL/LAN4:
ein – Es besteht eine Verbindung zum an die jeweilige
Schnittstelle angeschlossenen PC.
flackert – Zwischen dem Router und dem an die jeweilige
Schnittstelle angeschlossenen PC werden Daten
übertragen.
