Huawei SmartLogger3000 Kurzanleitung Seite 2

• Die Informationen in diesem Dokument können ohne Vorankündigung
geändert werden. Bei der Vorbereitung dieses Dokuments wurde größtmögliche
Sorgfalt aufgewendet, um die Genauigkeit der Inhalte sicherzustellen. Dennoch
entsteht durch die Aussagen, Informationen und Empfehlungen in diesem
Dokument keinerlei ausdrückliche oder implizierte Gewährleistung. Sie können
dieses Dokument durch Scannen des QR-Codes herunterladen.
• Bediener müssen mit den Komponenten und der Funktionsweise eines mit dem Netz verbundenen
PV-Stromsystems sowie mit den im jeweiligen Land geltenden Standards vertraut sein.
• Lesen Sie das Benutzerhandbuch vor der Installation des Geräts sorgfältig durch und machen
Sie sich mit den Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht
für Folgen haftbar, die durch Nichtbeachtung der in diesem Dokument und im
Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Installation und
zur Bedienung entstehen.
• Verwenden Sie bei der Installation des Geräts isolierte Werkzeuge. Tragen Sie zu Ihrem Schutz
eine geeignete persönliche Schutzausrüstung (PSA).
1

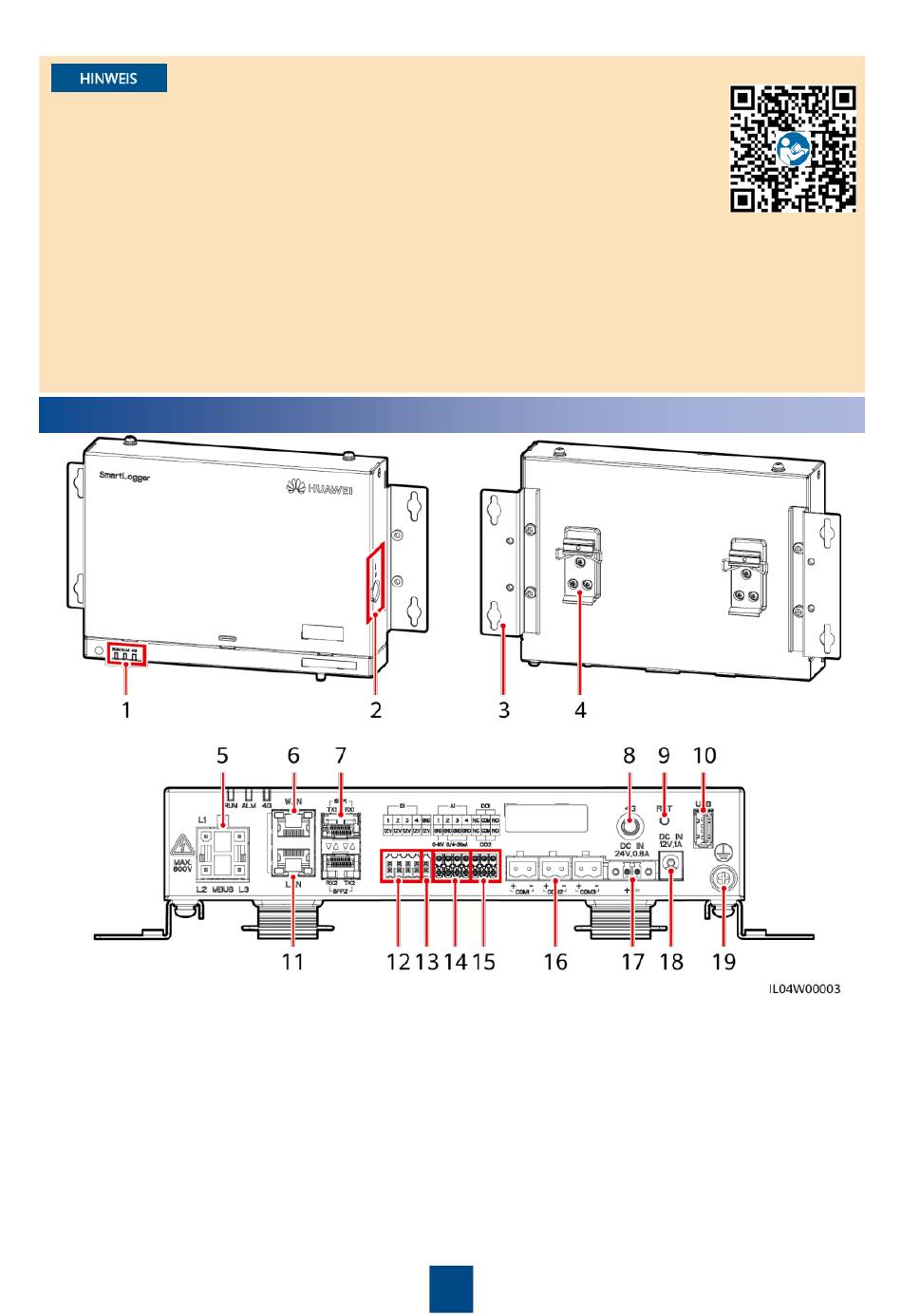

Ü berblick
(1) LED-Anzeigen (RUN, ALM, 4G)
(3) Befestigungslasche
(5) MBUS-Anschluss (MBUS)
(7) SFP-Anschlüsse (SFP1, SFP2)
(9) RST-Taste (RST)
(11) GE-Anschluss (LAN)
(13) 12-V-Stromausgang (12 V/GND)
(15) DO-Anschlüsse (DO1, DO2)
(17) 24-V-Stromeingang (DC IN 24 V, 0,8 A)
(19) Schutzerdungspunkt
(2) SIM-Kartensteckplatz (SIM)
(4) Tragschienenhalterung
(6) GE-Anschluss (WAN)
(8) 4G-Antennenanschluss (4G)
(10) USB-Anschluss (USB)
(12) DI-Anschlüsse (DI)
(14) AI-Anschlüsse (AI)
(16) COM-Anschlüsse (COM1, COM2, COM3)
(18) 12-V-Stromeingang (DC IN 12 V, 1 A)
