4 Montage

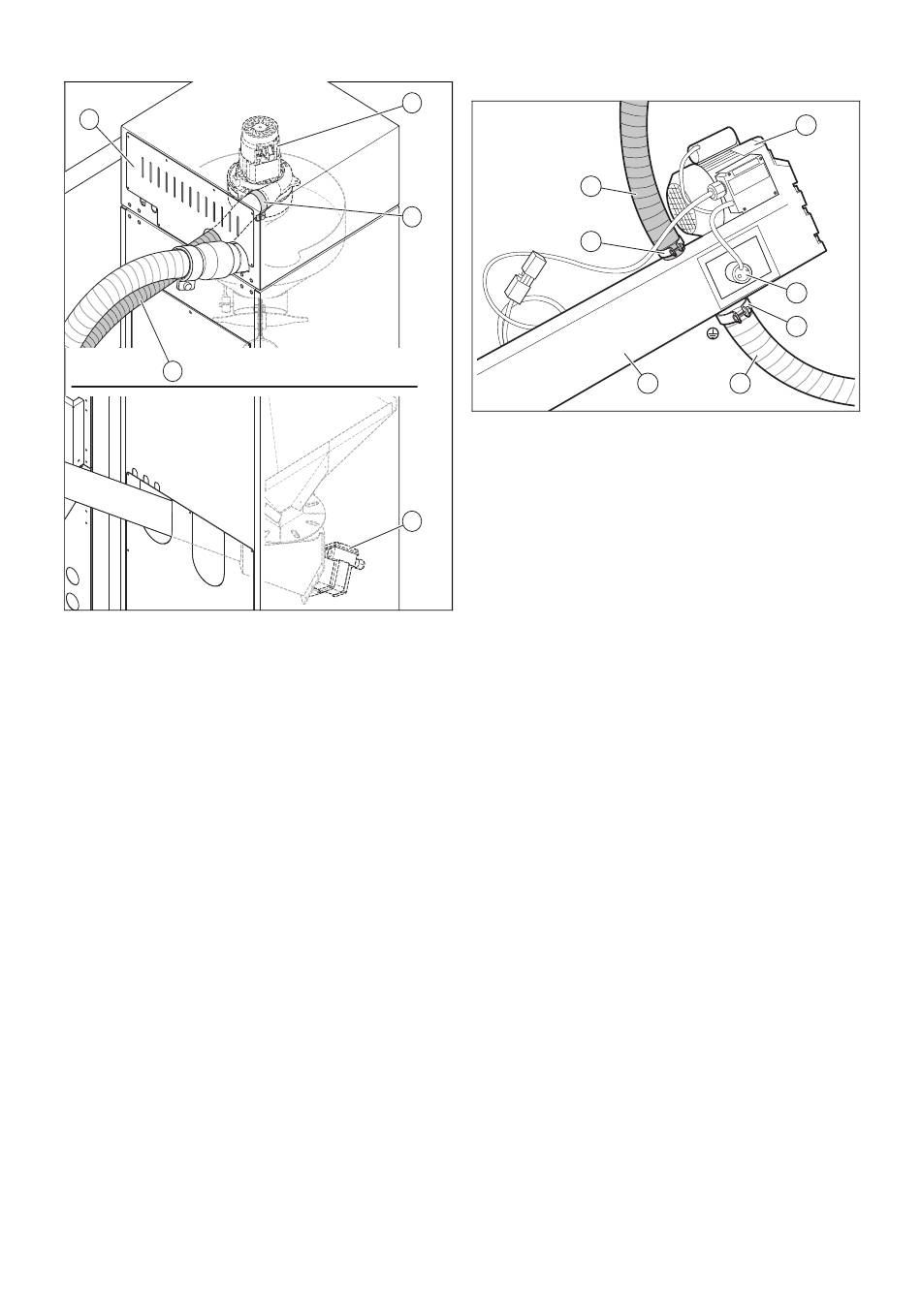

Rückluftschlauch an Saugturbine montieren
4
3
1
Saugturbine
2
Schelle
3
Rückluftschlauch
10. Demontieren Sie das Abdeckblech (4).
11. Führen Sie den Rückluftschlauch (3) durch die Rück-
wandöffnung des Vorratsbehälters.
12. Schieben Sie den Rückluftschlauch (3) bis zum An-
schlag auf den Druckstutzen der Saugturbine (1).
13. Befestigen Sie den Rückluftschlauch (3) mit der
Schelle (2).
14. Montieren Sie das Abdeckblech (4).
15. Befestigen Sie den Rückluftschlauch (3) an Wand und
Decke.
–
Abstand der Schlauchschellen: 0,5 m
–
Arbeitsmaterial: Schlauchschelle
16. Schließen Sie den Behälterschneckenmotor (5) elek-
trisch an. Stecken Sie dazu den Stecker in den An-
schluss AS an der Rückseite des Pellet-Heizkessels.
10
1
2
5
4
Abdeckblech
5
Behälterschneckenmo-
tor
Förderschlauch und Rückluftschlauch an Wand-
durchführung montieren
7
6
5
1
Förderschneckenmotor
2
Näherungsfühler
3
Schelle
4
Förderschlauch
17. Entfernen Sie die Isolierung am Ende des Förder-
schlauchs (4).
–
Freiliegender Draht: 3 cm
18. Biegen Sie den Draht nach innen.
19. Schieben Sie den Förderschlauch (4) auf den
Anschlussstutzen der Wanddurchführung (5).
–
Aufschubtiefe: ≈ 50 mm
20. Achten Sie darauf, dass der nach innen gebogene
Draht den Anschlussstutzen berührt, damit der Förder-
schlauch (4) über die Wanddurchführung (5) geerdet
ist.
21. Befestigen Sie den Förderschlauch (4) mit der
Schelle (3).
22. Schieben Sie den Rückluftschlauch (7) auf den An-
schlussstutzen der Wanddurchführung (5).
–
Aufschubtiefe: ≈ 50 mm
23. Befestigen Sie den Rückluftschlauch (7) mit der
Schelle (6).
–
Beachten Sie die nationalen Brandschutzbestim-
mungen.
Installationsanleitung 0020208842_01
1
2
3
4
5
Wanddurchführung
6
Schelle
7
Rückluftschlauch
