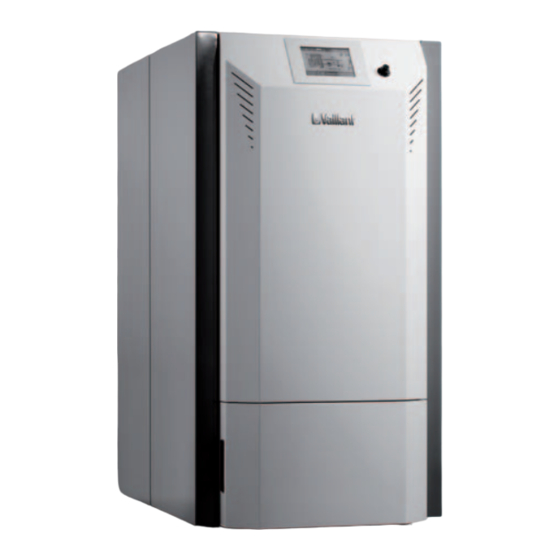

Vaillant VKP 2-Serie Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Vaillant Anleitungen
  4. Warmwasserspeicher
  5. renerVIT VKP /2 Serie
  6. Installationsanleitung
Vaillant VKP 2-Serie Installationsanleitung

Vaillant VKP 2-Serie Installationsanleitung

Schneckenaustragung für renervit
Vorschau ausblenden Andere Handbücher für VKP 2-Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Für den Fachhandwerker
Installationsanleitung
Herausgeber/Hersteller
Vaillant GmbH
Berghauser Str. 40
D-42859 Remscheid
Tel. +49 21 91 18‑0
Fax +49 21 91 18‑2810
info@vaillant.de
www.vaillant.de
VKP .../2
Schneckenaustragung für renerVIT
Installationsanleitung
DE, AT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vaillant VKP 2-Serie

Inhaltszusammenfassung für Vaillant VKP 2-Serie

  • Seite 1 Installationsanleitung Für den Fachhandwerker Installationsanleitung VKP .../2 Schneckenaustragung für renerVIT DE, AT Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18‑0 Fax +49 21 91 18‑2810 info@vaillant.de www.vaillant.de...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Sicherheit ............. 3 Handlungsbezogene Warnhinweise ...... 3 Bestimmungsgemäße Verwendung ...... 3 Allgemeine Sicherheitshinweise ......3 Vorschriften (Richtlinien, Gesetze, Normen) ..4 Hinweise zur Dokumentation......5 Mitgeltende Unterlagen beachten......5 Unterlagen aufbewahren ........5 Gültigkeit der Anleitung.......... 5 Produktbeschreibung.......... 6 Aufbau ..............

  • Seite 3: Sicherheit

    Sicherheit 1 Sicherheit Eine andere Verwendung als die in der vor- liegenden Anleitung beschriebene oder eine Handlungsbezogene Warnhinweise Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungs- Klassifizierung der handlungsbezogenen gemäß. Nicht bestimmungsgemäß ist Warnhinweise auch jede unmittelbare kommerzielle und Die handlungsbezogenen Warnhinweise sind industrielle Verwendung.

  • Seite 4: Vorschriften (Richtlinien, Gesetze, Normen)

    1 Sicherheit ▶ Tragen Sie Ihre persönliche Schutzausrüs- Vorschriften (Richtlinien, Gesetze, Normen) tung. ▶ Beachten Sie die nationalen Vorschriften, 1.3.5 Verbrennungs- oder Normen, Richtlinien und Gesetze. Verbrühungsgefahr durch heiße Bauteile ▶ Arbeiten Sie erst dann an den Bauteilen, wenn sie abgekühlt sind. 1.3.6 Gefahr durch unzureichende Qualifikation Folgende Arbeiten dürfen nur Fachhand-...

  • Seite 5: Hinweise Zur Dokumentation

    Hinweise zur Dokumentation 2 Hinweise zur Dokumentation Mitgeltende Unterlagen beachten ▶ Beachten Sie unbedingt alle Betriebs- und Installations- anleitungen, die Komponenten der Anlage beiliegen. Unterlagen aufbewahren ▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für: Produkt - Artikelnummer Grundpaket Schneckenaustragung (Standard)

  • Seite 6: Produktbeschreibung

    3 Produktbeschreibung Produktbeschreibung Aufbau 3.1.1 Beschickungsvariante Standard Pellet-Lagerraum Einschubschneckenmotor Saugzuggebläse Förderschlauch Wärmeerzeuger Förderschnecke Förderschneckenmotor Wanddurchführung Einschubschnecke Druckentlastung Abwurfeinheit Rührwelle Pelletsrührer Zwischenbehälter mit Rückbrand-Sicherungseinrich- Schneckendorn tung Installationsanleitung 0020205226_01...

  • Seite 7: Beschickungsvariante Fallschacht

    Produktbeschreibung 3 3.1.2 Beschickungsvariante Fallschacht Pellet-Lagerraum Saugzuggebläse Förderschneckenmotor Fallschlauch Abwurfeinheit Förderschlauch Wärmeerzeuger Förderschnecke Einschubschnecke Wanddurchführung Zwischenbehälter mit Rückbrand-Sicherungseinrich- Druckentlastung tung Rührwelle Pelletsrührer Einschubschneckenmotor Schneckendorn Fallschlauchadapter 0020205226_01 Installationsanleitung...

  • Seite 8: Beschickungsvariante Übergabeeinheit

    3 Produktbeschreibung 3.1.3 Beschickungsvariante Übergabeeinheit Pellet-Lagerraum Förderschnecke Saugzuggebläse Förderschneckenmotor Wärmeerzeuger Übergabeeinheit oben Förderschneckenmotor Übergabeeinheit unten Einschubschnecke Förderschlauch Abwurfeinheit Förderschnecke Zwischenbehälter mit Rückbrand-Sicherungseinrich- Wanddurchführung tung Druckentlastung Einschubschneckenmotor Rührwelle Pelletsrührer Förderschlauch Schneckendorn Installationsanleitung 0020205226_01...
  • Seite 9 Produktbeschreibung 3 3.1.4 Beschickungsvariante Sacksilo Wärmeerzeuger Einschubschneckenmotor Saugzuggebläse Förderschlauch Förderschneckenmotor Förderschnecke Einschubschnecke Sacksilo Abwurfeinheit Austragungswanne Zwischenbehälter mit Rückbrand-Sicherungseinrich- tung 0020205226_01 Installationsanleitung...

  • Seite 10: Montage

    4 Montage CE-Kennzeichnung Anzahl Schnecken- Schnecken- Schnecken- paket 1 paket 2 paket 4 Förder- Förder- Förder- schlauch schlauch schlauch   2,0 m 4,0 m 6,0 m Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro- Optional: dukte gemäß dem Typenschild die grundlegenden Anforde- Anzahl Erweiterung Schne- Erweiterung Schne-...

  • Seite 11: Wanddurchführung Montieren

    Montage 4 4.3.3 Wanddurchführung montieren > 150 > 25 Lagerschale 2 Mutter Unterlegscheibe Stütze Durchbruch Pelletsrüh- Wanddurchführung Montieren Sie die Lagerschale 2 (1) an der nächsten Stütze bzw. am Lager-Endstück im Lagerraum. Durchbrechen Sie die Wand. – Durchbruch Wanddurchführung (2): > 150 mm 4.3.5 Lager-Endstück, Stützen und –...

  • Seite 12: Schutzscheiben Montieren

    4 Montage – Arbeitsmaterial: Schraube, 1 Stk. Verbinden Sie die Motorachse des Rührwellenmotors, – die Rührwelle und den Mitnehmer mit Hilfe der Befesti- Arbeitsmaterial: Mutter, 1 Stk. gungsschraube (5). – Arbeitsmaterial: Unterlegscheibe, 1 Stk. 4.3.9 Rührwellenmotor elektrisch anschließen 4.3.7 Schutzscheiben montieren Schutzscheibe Gummi Befestigungsschrauben Schutzscheibe Metall...

  • Seite 13: Förderschlauch Montieren

    Montage 4 Gefahr! Vorsicht! Brandgefahr Sachschäden durch starke Schlauchbie- gung Wenn die Wand um die Wanddurchführung unsachgemäß oder gar nicht verschlossen Wenn der Förderschlauch zu stark gebogen ist, dann kann sich ein Brand im Aufstellraum ist, dann kann der Förderschlauch beschä- des Wärmeerzeugers bis in den Pellet-Lager- digt werden.

  • Seite 14: Förderschnecke Montieren

    4 Montage 4.3.12 Förderschnecke montieren Gefahr! Stahldraht Förderschlauch Verletzungsgefahr durch aufspringende Förderschnecke Gefahr! Die aufgerollte Förderschnecke steht unter Verletzungsgefahr durch Stahldraht Vorspannung. Durch unkontrolliertes Auf- springen beim Öffnen der aufgerollten För- Der Förderschlauch ist innen mit Stahldraht derschnecke kann es zu Verletzungen kom- gewickelt.

  • Seite 15: Förderschnecke An Abwurfeinheit Montieren

    Montage 4 4.3.13 Förderschnecke an Abwurfeinheit montieren Schneckendorn Förderschnecke Schieben Sie die Förderschnecke (2) so weit über den Schneckendorn (1) im Pellet-Lagerraum, bis die Förder- schnecke (2) die aufgeschweißten Wendeln des Schne- ckendorns (1) berührt. Abwurfeinheit Förderschnecke Gefahr! Verletzungsgefahr durch scharfkantige Förderschnecke Die scharfen Kanten der Förderschnecke können Verletzungen verursachen.

  • Seite 16: Förderschneckenmotor An Abwurfeinheit Montieren

    4 Montage – 4.3.14 Förderschneckenmotor an Abwurfeinheit Mutter der Befestigungsklemme (2) nicht anziehen – montieren Schraube (3) zeigt nach innen Drehen Sie den Förderschneckenmotor (4) mit den Wendeln der Schneckenaufnahme auf die Förderschnecke (1). – Schneckenaufnahme und Förderschnecke (1) schla- gen fest an Abwurfeinheit Förderschlauch...

  • Seite 17: Montage Durchführen

    Montage 4 Trennen Sie den Förderschneckenmotor (3) von der Anzahl Benennung Abwurfeinheit (1), indem Sie die vier Schrauben (2) Fallschlauchadapter abschrauben. Installationsanleitung Legen Sie den Förderschneckenmotor (3) zur Seite und die Abwurfeinheit (1) auf den Boden. Anzahl Schnecken- Schnecken- Schnecken- paket 1 paket 2 paket 4...
  • Seite 18 4 Montage ▶ Tragen Sie Ihre persönliche Schutzausrüstung, insbesondere Schutzhandschuhe. 17. Kürzen Sie den Förderschlauch (2). – Arbeitsmaterial: Winkelschleifer ~150 18. Entgraten Sie die Trennstelle. Boden Förderschlauch Abwurfeinheit 13. Halten Sie den Förderschlauch (3) an den Anschluss- stutzen der Abwurfeinheit (2). Förderschlauch Abwurfeinheit 14.

  • Seite 19: Fallschlauchadapter An Zwischenbehälter Montieren

    Montage 4 4.4.5 Förderschneckenmotor an Abwurfeinheit 4.4.6 Fallschlauchadapter an Zwischenbehälter montieren montieren Fallschlauch Schraube Schelle Zwischenbehälter Förderschlauch Förderschneckenmotor Fallschlauchadapter Abwurfeinheit Fallschlauch Montieren Sie den Fallschlauchadapter (3) am Zwi- Schraube Schelle schenbehälter (5). – Montieren Sie den Förderschneckenmotor (4) an der Arbeitsmaterial: Schraube, M8x16, 4 Stk.

  • Seite 20: Förderschlauch Zur Übergabeeinheit Montieren

    4 Montage Anzahl Schnecken- Schnecken- Schnecken- paket 1 paket 2 paket 4 Förderschne- Förderschne- Förderschne- cke 5,4 m cke 7,4 m cke 9,5 m Förder- Förder- Förder- schlauch schlauch schlauch 2,0 m 4,0 m 6,0 m Optional: Anzahl Erweiterung Schne- Erweiterung Schne- ckenaustragung ckenaustragung...

  • Seite 21: Übergabeeinheit Montieren

    Montage 4 4.5.4 Übergabeeinheit montieren 10. Halten Sie den Förderschlauch (3) an den Anschluss- stutzen der Übergabeeinheit (1). 11. Markieren Sie die Stelle, an der Sie den Förder- schlauch (3) kürzen müssen. Oberer Teil der Überga- Unterer Teil der Über- beeinheit gabeeinheit Schelle (Übergabeein-...

  • Seite 22: Förderschnecke An Übergabeeinheit Montieren

    4 Montage Drehen Sie die Förderschnecke (3) bis zum Anschlag auf die aufgeschweißten Wendeln des Schnecken- dorns (2). Damit beim Kürzen der Förderschnecke (3) keine Leer- strecke entsteht, schieben Sie die Förderschnecke (3) mit dem Schneckendorn (2) bis zum Ende des Lager Endstücks (1).

  • Seite 23: Förderschneckenmotor An Übergabeeinheit Montieren

    Montage 4 Förderschnecke Förderschneckenmotor Befestigungsklemme Befestigungsklemme Wendel der Schnecken- aufnahme Schraube Ziehen Sie die Mutter der Befestigungsklemme (1) fest. – Arbeitsmaterial: Schraubenschlüssel, 2 Stk. Schieben Sie die Befestigungsklemme (2) auf die För- derschnecke (1). 4.5.7 Förderschneckenmotor an Übergabeeinheit – Mutter der Befestigungsklemme (2) nicht anziehen montieren –...

  • Seite 24: Förderschlauch Zum Wärmeerzeuger Montieren

    4 Montage 4.5.8 Förderschlauch zum Wärmeerzeuger montieren Abwurfeinheit Förderschneckenmotor Schraube Trennen Sie den Förderschneckenmotor (3) von der Abwurfeinheit (1), indem Sie die vier Schrauben (2) abschrauben. ~150 Legen Sie den Förderschneckenmotor (3) zur Seite und die Abwurfeinheit (1) auf den Boden. Zwischenbehälter Förderschlauch Abwurfeinheit...
  • Seite 25 Montage 4 ▶ Tragen Sie Ihre persönliche Entrollen Sie die Förderschnecke im Aufstellraum des Wärmeerzeugers. Schutzausrüstung, insbesondere Schutzhandschuhe. 12. Kürzen Sie den Förderschlauch (2). – Arbeitsmaterial: Winkelschleifer 13. Entgraten Sie die Trennstelle. Förderschnecke Schneckendorn Drehen Sie den Schneckendorn (2) in die Förderschne- cke (1).

  • Seite 26: Zeitrelais Montieren

    4 Montage – 4.5.12 Zeitrelais montieren Einschubtiefe: bis zum Anschlag im unteren Teil der Übergabeeinheit / der Schneckendorn (2) ist deutlich sichtbar Schrauben Sie die Abdeckkappe (1) auf die Übergabe- einheit (3). 4.5.10 Förderschnecke an Abwurfeinheit montieren ▶ Montieren Sie die Förderschnecke an der Abwurfeinheit (→...

  • Seite 27: Montage Am Sacksilo

    Montage 4 – 4.6.2 Lieferumfang prüfen Leistungsteil (1): X9 – Leistungsteil (1): X43 ▶ Prüfen Sie den Lieferumfang auf Vollständigkeit. – Förderschneckenmotor (3): von Lagerraum zu Über- Anzahl Benennung gabstation – Förderschneckenmotor (4): von Übergabestation zu Abwurfeinheit mit Förderschneckenmotor Zwischenbehälter (Wärmeerzeuger) Schelle Schließen Sie die mitgelieferten Kondensatoren (5) an Beipack mit Befestigungsmaterial...
  • Seite 28 4 Montage 4.6.4 Förderschlauch montieren Richten Sie den Anschlussstutzen der Abwurfeinheit (2) in Richtung Sacksilo aus. Halten Sie den Förderschlauch (3) an den Anschluss- stutzen der Abwurfeinheit (2). Markieren Sie die Stelle, an der Sie den Förder- schlauch (3) kürzen müssen. Abwurfeinheit Förderschneckenmotor Schraube...
  • Seite 29 Montage 4 – Einschubtiefe: bis zum Anschlag 11. Befestigen Sie den Förderschlauch (1) mit der Schelle (2). 4.6.5 Förderschnecke montieren Schneckendorn Förderschnecke Austragungswanne Schieben Sie die Förderschnecke (3) so weit über den Gefahr! Schneckendorn (1) im Sacksilo, bis die Förderschne- Verletzungsgefahr durch aufspringende cke (3) die aufgeschweißten Wendeln des Schnecken- Förderschnecke...

  • Seite 30: Inspektion Und Wartung

    Produkt daher den geltenden Normen nicht mehr Gültigkeit: Deutschland entspricht. Vaillant Profi-Hotline: 018 06 999120 (20 Cent/Anruf aus Wir empfehlen dringend die Verwendung von Originalersatz- dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 teilen des Herstellers, da damit ein störungsfreier und siche- Cent/Anruf.)

  • Seite 31: Kundendienst

    Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetrei- ber) Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst- techniker sind 365 Tage für Sie unterwegs, sonn- und feier- tags, österreichweit. 0020205226_01 Installationsanleitung...

  • Seite 32: Anhang

    Anhang Anhang Technische Daten Bezeichnung Einheit Spannung Frequenz Leistungsaufnahme je Förderschneckenmotor Installationsanleitung 0020205226_01...
  • Seite 36 Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18‑0 Telefax 021 91 18‑2810 Vaillant Profi-Hotline 018 06 999120 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) Vaillant Kundendienst 018 06 999150 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) info@vaillant.de www.vaillant.de...
