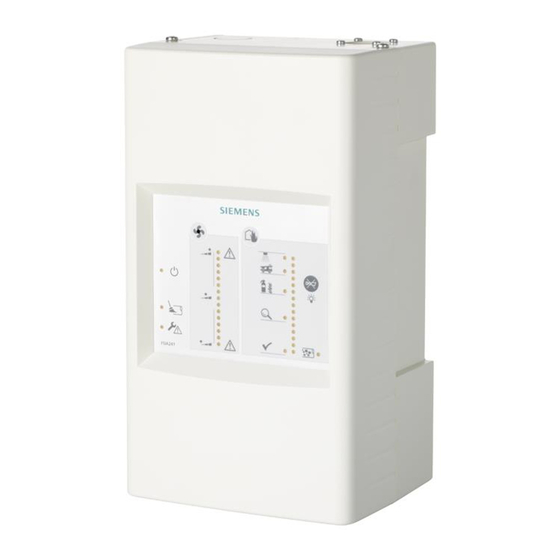

Sinteso™ Cerberus™ PRO
ASD Ansaug-Rauchmelder
FDA241, FDA221
A6V10331032_k_de_--
2021-06-28
Siemens Aspirating Smoke Detector (ASD) für die adressierte FDnet/C-NET‑Mel-
derlinie oder für Standalone-Betrieb
●
Patentierte Technologie
●
Frühzeitige Detektion eines breiteren Spektrums von Partikelgrößen in der Luft
●
Konfigurierung über die USB-Schnittstelle oder über die Zentrale via FDCC221S
(Option)
●
Unterstützung der Rohrleitungskonfiguration durch die Software 'ASD Asyst-Tool'
●
Einzigartige staubresistente Detektionskammer
●
Intuitive Frontanzeige für Luftstrom und Rauchwert
●
Zugang zu Servicefunktionen
●
Verschiedene Ereignisprotokolle
●
Unterstützung für Offline-/online-Konfiguration
●
Reinigungsfunktion (FDA241)
●
4...20-mA-Ausgang
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens FDA241
Inhaltszusammenfassung für Siemens FDA241
- Seite 1 Sinteso™ Cerberus™ PRO ASD Ansaug-Rauchmelder FDA241, FDA221 Siemens Aspirating Smoke Detector (ASD) für die adressierte FDnet/C-NET‑Mel- derlinie oder für Standalone-Betrieb ● Patentierte Technologie ● Frühzeitige Detektion eines breiteren Spektrums von Partikelgrößen in der Luft ● Konfigurierung über die USB-Schnittstelle oder über die Zentrale via FDCC221S (Option) ●...
- Seite 2 ● Erweiterte optische Detektion durch Dualwellenlängen (Blau und Infrarot): Die Ansaug- Rauchmelder FDA241 und FDA221 alarmieren durch die Dualwellenlängen-Technologie zum frühestmöglichen Zeitpunkt. Sie sind für den Schutz von kleinen und mittleren ge- schäftskritischen Umgebungen für Überwachungsflächen von bis zu 800 m (FDA241) oder 500 m...
- Seite 3 Funktionen Anzeige Die Anzeige enthält leicht verständliche Bargraphen für Rauch und Luftströmung sowie Alar- mindikator, Fehleranzeige und Staubindikator (FDA241). Bei geöffnetem Gehäusedeckel erhält der Bediener Zugang zu den Funktionen 'Reset', 'Nor- malize Smoke' und 'Normalize Flow' sowie zum Mini-USB-Stecker. Abb. 1: Frontanzeige FDA241 Abb. 2: Frontanzeige FDA221...
- Seite 4 Hoher Durchfluss Ausblasen Feuer 2 Kein Rauch Normaler Durchfluss Fehler Feuer 1 Störung/Test Niedriger Durchfluss Vor-Alarm Staub Melder öffnen VORSICHT Beschädigung des Verbindungskabels Um beim Einsetzen des Gehäusedeckels Schäden am Verbindungskabel zu vermeiden, stellen Sie sicher, dass das Verbindungskabel ordnungsgemäß verlegt ist. Auf den Servicebereich des Melders kann auf zwei Arten zugegriffen werden.
- Seite 5 Service-Anzeige-LEDs und Tasten Flow OK Sobald der Selbsttest für den Normalbetrieb erfolgreich durchgeführt wurde, blinkt die LED 'Flow OK' auf. Smoke OK Sobald der Selbsttest für den Normalbetrieb erfolgreich durchgeführt wurde, blinkt die LED 'Smoke OK' auf. Alarm Im Falle eines Rauchalarms blinkt die LED 'Alarm' auf. Normalisierung des Luftstromes Um den nominalen Luftstrom des Melders zu ermitteln, führen Sie diese Funktion während der Inbetriebnahme aus.
- Seite 6 Abmessungen: (B x H x T) 430 x 399 x 124 mm Batterie FA2003-A1 (12 V, 7 Ah, VdS) ● Für die Stromversorgung von Brandmeldezentralen und Ansaug-Rauchmel- dern ● Kompatibel mit: – Brandmeldezentralen für die Produktlinien 'Sinteso' und 'Cerberus PRO' – Externen Netzteilen für die Ansaug-Rauchmelder FDA241 und FDA221 Smart Infrastructure A6V10331032_k_de_-- 2021-06-28...
- Seite 7 Für die Stromversorgung von Brandmeldezentralen und Ansaug-Rauchmel- dern ● Kompatibel mit: – Brandmeldezentralen für die Produktlinien 'Sinteso' und 'Cerberus PRO' – Externen Netzteilen für die Ansaug-Rauchmelder FDA241 und FDA221 Batterie FA2005-A1 (12 V, 17 Ah, VdS) ● Für die Stromversorgung von Brandmeldezentralen und Ansaug-Rauchmel- dern ●...
- Seite 8 0,009 FDAZ291 Aspirator (FDA241/FDA221) S54333-G1-A1 0,106 Produktdokumentation Dokument-ID Titel A6V10334410 Technisches Handbuch Ansaug-Rauchmelder FDA241, FDA221 A6V10393194 Technisches Handbuch Stromversorgungskit A (70 W) FP120-Z1 A6V10345654 Montage, Installation Ansaug-Rauchmelder FDA241, FDA221 A6V10340094 Benutzeranleitung 'ASD Asyst-Tool FXS2055' A6V10728226 Benutzeranleitung 'ASD Asyst-Tool V2 FXS2056' A6V10334435 Projektierung, Montage Rohrsystem für Ansaug-Rauchmelder...
- Seite 9 Metrisch: 25 mm Außendurchmesser (OD) Überwachungsfläche (abhängig Bis zu 800 m² Bis zu 500 m² von örtlichen Bestimmungen und Normen) Systemkompatibilität Kompatibel mit allen Siemens FC20/FC720 (FS20/FS720-System) Relais-Alarmausgänge Wählbar mit/ohne Selbsthaltung Nennstrom 2,0 A bei DC 30 V. Kontakt: NO/NC Störungs-Relais Kabelzufuhr Rückseite 10 cm x 2,5 cm oder von oben Ausführung der Klemmstellen...
- Seite 10 FDA241 FDA221 Servicebereich ● LED 'Status OK' ● ● Einstellungen für Rückstellfunktionen (Reset) ● Einstellungen für Rauchdichte und Luftstrom Ereignisprotokoll Nichtflüchtiger Ereignisspeicher mit Zeit- und Datumsstempel für: Rauchdichte, Luftstrom, Detektorstatus und Störungen Ereignisspeicher-Einträge 20000 8000 Modifikationsspeicher-Einträge 20000 8000 Normalisierung von Rauchwert und ●...
- Seite 11 Maßbilder FDA241, FDA221 FDAZ292 Smart Infrastructure A6V10331032_k_de_-- 2021-06-28...
- Seite 12 Herausgegeben von © Siemens Schweiz AG, 2013 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID A6V10331032_k_de_-- Ausgabe 2021-06-28...
