Siemens FDA241 Technisches Handbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Rauchmelder
  5. FDA241
  6. Technisches handbuch

Siemens FDA241 Technisches Handbuch

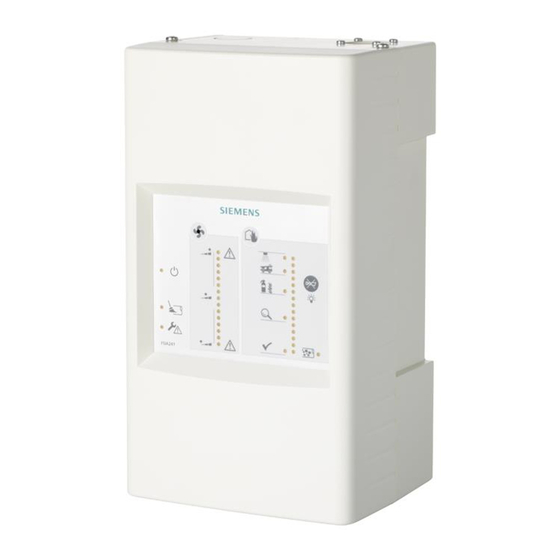

Ansaugrauchmelder
Vorschau ausblenden Andere Handbücher für FDA241:
Inhaltsverzeichnis

Werbung

Quicklinks

FDA241, FDA221
Ansaugrauchmelder

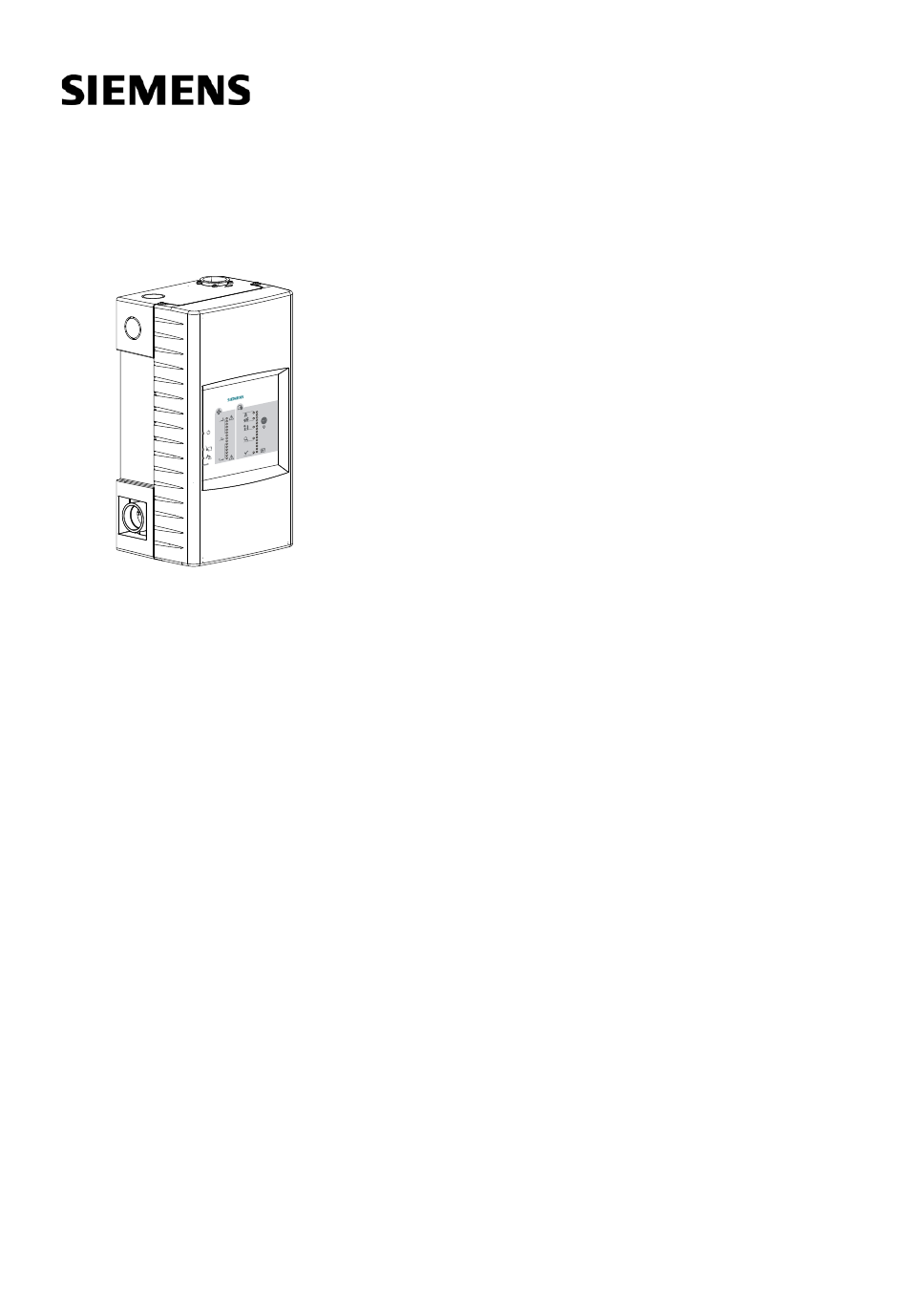

Technisches Handbuch
A6V10334410_h_de_DE
2015-09-29
Building Technologies
Control Products and Systems

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Siemens FDA241

Inhaltszusammenfassung für Siemens FDA241

  • Seite 1 FDA241, FDA221 Ansaugrauchmelder Technisches Handbuch Building Technologies A6V10334410_h_de_DE 2015-09-29 Control Products and Systems...
  • Seite 2 Impressum Impressum Liefermöglichkeiten und technische Änderungen vorbehalten. © Siemens Schweiz AG, 2015 Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokuments, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Zu diesem Dokument..................6 Mitgeltende Dokumente ..................8 Download-Center ....................8 Fachbegriffe .....................9 Änderungshistorie .....................9 Sicherheit ......................11 Sicherheitshinweise ..................11 Sicherheitsvorschriften zur Arbeitsweise ............12 Eingehaltene Normen und Richtlinien .............14 Release Notes ....................14 Aufbau und Funktion ..................15 Übersicht ......................15 3.1.1 Bestellangaben ................18 3.1.2 Erzeugnisstand ES ................18 Aufbau ......................19 3.2.1 Frontanzeige ..................21...
  • Seite 4 Konfigurierbarer Eingang 'GPI' ............68 5.3.4 'Purge' Relaisausgang für Freiblasen (nur bei FDA241)....68 5.3.5 'Dust' Relaisausgang für Staubwert (nur bei FDA241) ...... 68 5.3.6 'Fault' Relaisausgang für Fehlermeldungen ........69 5.3.7 'Inspect' Relaisausgang für Frühwarnung (nur bei FDA241) ..... 69 5.3.8...
  • Seite 5 Modifikationsspeicher ..................99 8.11 Störungen ..................... 101 8.11.1 Störungstabelle ................102 8.11.2 Störungsanalyse ................103 Spezifikationen ................... 105 Technische Daten FDA241, FDA221 ............105 Abmessungen ....................107 Umweltverträglichkeit und Entsorgung ............108 Anhang ......................109 10.1 Störungsanzeige ................... 109 Index Building Technologies...

  • Seite 6: Zu Diesem Dokument

     Durch konsequentes Befolgen der Anweisungen ist eine einwandfreie und sichere Anwendung gewährleistet. Bestimmungsgemäße Verwendung Die Ansaugrauchmelder FDA241 und FDA221 dürfen nur zur Branddetektion und zur Brandfallsteuerung eingesetzt werden. Zielgruppen Die Informationen in diesem Dokument sind für folgende Zielgruppen: Zielgruppe Tätigkeit...

  • Seite 7: Quellsprache Und Referenzdokument

    Zu diesem Dokument Mitgeltende Dokumente Quellsprache und Referenzdokument Die Quellsprache/Originalsprache des Dokuments ist Deutsch (de).  Die Referenzversion dieses Dokuments ist die internationale Version in  englischer Sprache. Die internationale Version ist nicht lokalisiert. Dokumentidentifikation Die Dokument-ID ist wie folgt zusammengesetzt: ID-Kodierung Beispiele ID_Änderungsindex_Sprache_LAND...

  • Seite 8: Mitgeltende Dokumente

    Projektierung, Montage Rohrsystem für Ansaugrauchmelder A6V10340094 Benutzeranleitung 'ASD Asyst Tool FXS2055' A6V10344957 Installation 'ASD Asyst Tool FXS2055' A6V10345654 Montage, Installation Ansaugrauchmelder FDA241, FDA221 A6V10348930 Installation und Deinstallation des Treibers für Geräte auf Basis TUSB3410 A6V10367668 Open-Source Software (OSS) Licenses ASD...

  • Seite 9: Fachbegriffe

    'Zu diesem Dokument' (Abschnitt 'Bestimmungsgemäße Verwendung' ergänzt); 'Mitgeltende Dokumente'; 'Betrieb an adressierter Melderlinie' (Auswahl der Einstellungen' > 'Rauch-Alarmverzögerungszeit'); 'Luftstrom prüfen' ('Große Abweichungen des Luftstroms'); 'Stromversorgung'; 'Normalisierung'; 'Störungstabelle'; ' 'Dust' Relaisausgang für Staubwert (nur FDA241)'; 'Technische Daten FDA241, FDA221' 2015-03-03 Datenblatt 'Fernprüfung für Ansaugrauchmelder' im Kapitel 'Mitgeltende Dokumente' ergänzt.
  • Seite 10 Zu diesem Dokument Änderungshistorie Änderungsindex Ausgabedatum Kurzbeschreibung 2012-11-02 Anpassung der Projektierungsgrenzen. Zusätzliche Hinweise auf das Lizenzdokument und die Inbetriebnahme an der Melderlinie. Erweiterungen bei Inbetriebnahme und Wartung. Datumsformat auf die Vorgaben der ISO 8601 geändert (Format yyyy-mm-dd). 03.2012 Anpassungen auf Typbezeichnung Kommunikationsmodul FDCC221S. Zusätzliche Informationen zur Freiblaseinheit.

  • Seite 11: Sicherheit

    Sicherheit Sicherheitshinweise 2 Sicherheit Sicherheitshinweise Zum Schutz von Personen und Sachgütern müssen Sie die Sicherheitshinweise beachten. Die Sicherheitshinweise in diesem Dokument enthalten folgende Elemente: Symbol für Gefahr  Signalwort  Art und Quelle der Gefahr  Folgen beim Eintreten der Gefahr ...

  • Seite 12: Darstellung Für Möglichen Sachschaden

    Maßnahmen/Verbote zur Vermeidung der Gefahr Sicherheitsvorschriften zur Arbeitsweise Landesspezifische Normen, Vorschriften und Gesetze Siemens Produkte werden nach einschlägigen europäischen und internationalen Sicherheitsnormen entwickelt und produziert. Gelten am Betriebsort zusätzliche landesspezifische oder örtliche Sicherheitsnormen oder Gesetze für die Projektierung, die Montage, die Installation, den Betrieb oder die Entsorgung des Produkts, so müssen Sie diese zusätzlich zu den Sicherheitsvorschriften in der...

  • Seite 13: Montage, Installation, Inbetriebsetzung Und Wartung

     landesspezifischen Richtlinien und Vorschriften ein. Missachten der Sicherheitsvorschriften Siemens Produkte sind für den sachgemäßen Einsatz konzipiert und vor der Auslieferung auf eine einwandfreie Funktion geprüft worden. Für Personenschäden oder Sachschäden, die durch Missbrauch oder Missachtung der in der Dokumentation aufgeführten Instruktionen oder Warnhinweise entstehen, lehnt Siemens jegliche Haftung ab.

  • Seite 14: Eingehaltene Normen Und Richtlinien

    Wartungsarbeiten entstehen Eingehaltene Normen und Richtlinien Eine aktuelle Liste der eingehaltenen Normen und Richtlinien erhalten Sie bei Ihrem Siemens Ansprechpartner. Release Notes Es ist möglich, dass es Einschränkungen gibt für die Konfiguration oder den Einsatz von Geräten in einer Brandmeldeanlage mit einer bestimmten Firmware- Version.

  • Seite 15: Aufbau Und Funktion

    Aufbau und Funktion Übersicht 3 Aufbau und Funktion Übersicht Ansaugrauchmelder werden zur frühzeitigen Erkennung von rauchbildenden Bränden in Räumen und Einrichtungen eingesetzt. Sie eignen sich insbesondere für Anwendungen, bei denen Punktmelder an ihre Grenzen stoßen und nicht oder nur mit Einschränkungen eingesetzt werden können. Der Ansaugrauchmelder entnimmt kontinuierlich Luft über ein angeschlossenes Rohrsystem mit definierten Ansaugöffnungen aus dem überwachten Raum.
  • Seite 16 Aufbau und Funktion Übersicht Der Ansaugrauchmelder kann auf einer FDnet-Melderlinie betrieben werden. Hierfür wird zusätzlich das Kommunikationsmodul FDCC221S benötigt: Ansaugrauchmelder auf adressierter Melderlinie 1 Ansaugrauchmelder mit 5 Rückführleitung (optional) Kommunikationsmodul FDCC221S 2 Externes Netzteil mit Batterie 6 Brandmeldezentrale FC20xx 3 Freiblaseinheit (optional) 7 FDnet-Melderlinie 4 Rohrsystem 8 FDnet-Peripheriegerät...
  • Seite 17  Einzigartige, staubresistente Detektionskammer  Detektion durch optische Dualwellenlängen-Technologie (Blau & Infrarot)  Einsetzbar im Siemens FDnet-Loop (mit FDCC221S als Option)  Konfigurierbar über Zentrale via FDCC221S (Option) oder USB-Schnittstelle  (standalone-Variante) konfigurierbar ASYST Software-Tool unterstützt die Projektierung des Systems ...

  • Seite 18: Bestellangaben

    Aufbau und Funktion Übersicht Programmierbarer Ausgang zu Ansteuerung einer Reinigungsfunktion  (FDA241) Programmierbarer Schnittstellenausgang 4…20 mA-Ausgang zur Anzeige von  Rauch und Luftstrom (FDA241) Firmware vor Ort aktualisierbar  3.1.1 Bestellangaben Bestell-Nr. Bezeichnung FDA241 S54333-F17-A1 Ansaugrauchmelder (8H) FDA221 S54333-F15-A1 Ansaugrauchmelder (5S) 3.1.2...

  • Seite 19: Aufbau

    Aufbau und Funktion Aufbau In Abhängigkeit von Produkt und unterschiedlichen Zulassungen unterscheiden sich die Produktlabel in Form und Anordnung der Information. Suchen Sie auf dem Produktlabel nach der Bestellnummer für Ihr Gerät. Sie finden den Erzeugnisstand hinter der Bestellnummer. Aufbau Bauteile Übersicht Position Bauteil...
  • Seite 20 Aufbau und Funktion Aufbau Position Bauteil Funktion nicht aktiv. Siehe Kapitel 'Funktion [➙ 32]'. Lufteinlass Anschluss des Rohrsystems Detektionskammer Rauchsensor mit Durchflussüberwachung Interne Anzeige Alarmindikator, Normalisierung auslösen Ansaugeinheit Lüfter zum Ansaugen der Luft. Typenschild Relevante Identifikations- und Melderdaten Mini-USB-Anschluss für PC Schnittstelle zur Konfiguration des Ansaugrauchmelders mit der Software 'FXS2051 ASD Configuration Tool' Luftauslass...

  • Seite 21: Frontanzeige

    Zustand des Ansaugrauchmelders durch LED-Anzeigen. Mit einer Taste kann der Summer ausgeschaltet oder ein Funktionstest für LED und Summer ausgelöst werden. Frontanzeige FDA241 Frontanzeige FDA221 Die Frontanzeige kann bei Bedarf um 180° im Gehäusedeckel gedreht werden. Siehe 'Anpassen der Frontanzeige an die Einbaulage [➙ 58]'.
  • Seite 22 Aufbau und Funktion Aufbau Anzeige Bezeichnung Funktion Betriebsanzeige Die grüne LED leuchtet permanent: Bei angeschlossener Stromversorgung  Freiblasanzeige Die gelbe LED leuchtet permanent: Bei Aktivierung des Freiblasvorgangs  Die gelbe LED blinkt: Nach der Aktivierung des Freiblasvorgangs bis zum Erreichen des normalen ...
  • Seite 23 Aufbau und Funktion Aufbau Alarmierungsanzeige Der aktuelle Alarmzustand des Ansaugrauchmelders wird durch LEDs in der Rauchanzeige (Bargrafanzeige) angezeigt. Rauchanzeige Anzahl der leuchtenden LEDs und deren Bedeutung 1…5 'Rauch gering' Gelbe LED 6…9 'Frühwarnung' 10…12 'Voralarm' 13…14 'Brandalarm 1' 15 'Brandalarm 2' Alarmstufe Die grüne LED leuchtet bei wenig Rauch.
  • Seite 24 Aufbau und Funktion Aufbau nur bei FDA241 Building Technologies A6V10334410_h_de_DE Fire Safety 2015-09-29...

  • Seite 25: Interne Anzeige

    Aufbau und Funktion Aufbau 3.2.2 Interne Anzeige Bei offenem Gehäusedeckel [➙ 46] ist die interne Anzeige zugänglich. Die interne Anzeige hat folgende Funktionen: Statusanzeige für Luftstrom, Rauchwert und Alarm über 3 LEDs  Über einen Taster die Normalisierung des Luftstroms auslösen oder anhalten ...

  • Seite 26: Schnittstellenkarte

    Aufbau und Funktion Aufbau 3.2.3 Schnittstellenkarte Nach dem Demontieren des Gehäusedeckels ist die Schnittstellenkarte im Gehäuseboden zugänglich. An der Schnittstellenkarte können Sie Folgendes: Die Kabelverbindung zur Frontanzeige im Gehäusedeckel herstellen  Die externe Stromversorgung für den Ansaugrauchmelder anschließen  Verschiedene externe Funktionen über Relais ansteuern ...
  • Seite 27 'Purge' Relaisausgang für Freiblasen (nur bei FDA241) Details sind auf Seite [➙ 68]. 'Dust' Relaisausgang für Staubwert (nur bei FDA241) Details sind auf Seite [➙ 68]. 'Fault' Relaisausgang für Fehlermeldungen. Details sind auf Seite [➙ 69]. 'Inspect' Relaisausgang für Frühwarnung (nur bei FDA241) Details sind auf Seite [➙...

  • Seite 28: Externes Netzteil Und Batterien

    Das Netzteil muss mit einem möglichst kurzen Kabel mit dem  Ansaugrauchmelder verbunden sein. Geeignetes Netzteil:  Firma Für Batterietyp Siemens FP120-Z1 G214130 2x FA2003-A1 (12 V, 7 Ah) Oder 2x FA2004-A1 (12 V, 12 Ah) Oder 2x FA2005-A1 (12 V, 17 Ah) Weitere Informationen zum Stromversorgungskit FP120-Z1 finden Sie im Dokument A6V10393194.

  • Seite 29: Beispiel Für Ein Rohrsystem Zur Luftansaugung

    Aufbau und Funktion Rohrsystem Die für das Rohrsystem verwendeten Bauteile müssen die Anforderungen nach Dokument A6V10334435 erfüllen. Siehe 'Mitgeltende Dokumente [➙ 8]'. Beispiel für ein Rohrsystem zur Luftansaugung Rohrsystem 1 Überwachter Raum 4 Ansaugrauchmelder 2 Rohre und Fittings 5 Auslassleitung als Rückführleitung (Option) 3 Schlauch 6 Auslassleitung (Option) Building Technologies...

  • Seite 30: Wasserabscheider Im Rohrsystem

    Aufbau und Funktion Rohrsystem 3.3.1 Wasserabscheider im Rohrsystem Bei stark wechselnden Umgebungsbedingungen, bei denen sich Kondenswasser im Rohrsystem bilden kann, muss ein Wasserabscheider verwendet werden. Der Wasserabscheider sammelt das Kondenswasser. Das Kondenswasser muss über eine Ablassöffnung im Wasserabscheider abgelassen werden. Das angesammelte Kondenswasser darf nicht in den Luftstrom gelangen und muss rechtzeitig entleert werden.
  • Seite 31 Aufbau und Funktion Rohrsystem Siehe auch  Anpassen der Frontanzeige an die Einbaulage [➙ 58] Building Technologies A6V10334410_h_de_DE Fire Safety 2015-09-29...

  • Seite 32: Parametrierung

    Aufbau und Funktion Parametrierung Parametrierung Um den Ansaugrauchmelder optimal auf die aktuelle Anwendung einzustellen, kann die Empfindlichkeit über Parametersätze ausgewählt werden. Hinweise für die Auswahl und Anwendung finden Sie im Kapitel 'Betriebsmodus [➙ 37]'. Funktion Der Ansaugrauchmelder kann entweder auf einer FDnet-Melderlinie oder im Standalone-Betrieb eingesetzt werden.

  • Seite 33: Gefahrenstufen

    Aufbau und Funktion Funktion 3.5.1.1 Gefahrenstufen Der Ansaugrauchmelder kann folgende Gefahrenstufen zur Brandmeldezentrale übermitteln: Symbol Gefahrenstufe Bezeichnung Frühwarnung Voralarm Brandalarm 1 Brandalarm 2 Konfiguration in der Sensor 1 Sensor 2 Brandmeldeanlage Bedeutung Keine Vielleicht Warnung Alarm Alarm und Löschung Gefahr Gefahr Alarmstufe: Brandalarm 2 Bemerkung...

  • Seite 34: Renovationsmodus

    Aufbau und Funktion Zubehör Siehe auch  Mitgeltende Dokumente [➙ 8] 3.5.1.4 Renovationsmodus Beim Betrieb der Punktmelder am FDnet können einzelne Melder an der Brandmeldezentrale gezielt in den Renovationsmodus gesetzt werden. Wählen Sie den Renovationsmodus, wenn im entsprechenden Raum größere Arbeiten ausgeführt werden, die viel Staub oder Aerosole erzeugen.

  • Seite 35: Kommunikationsmodul Fdcc221S

     Brandmelderzentralen und Ansaugrauchmeldern Kompatibel mit:  – Brandmeldezentralen für die Produktlinie 'Sinteso' – Externen Netzteilen für die Ansaugrauchmelder FDA241 und FDA221 VdS-Zulassung: G103032  Bestell-Nr.: A5Q00019353  Siehe auch  Batterien bestimmen [➙ 42] Building Technologies A6V10334410_h_de_DE Fire Safety...

  • Seite 36: Batterie Fa2004-A1 (12 V, 12 Ah, Vds)

    Brandmelderzentralen und Ansaugrauchmeldern Kompatibel mit:  – Brandmeldezentralen für die Produktlinier 'Sinteso' – Externen Netzteilen für die Ansaugrauchmelder FDA241 und FDA221 VdS-Zulassung: G103034  Bestell-Nr.: A5Q00019354  Siehe auch  Batterien bestimmen [➙ 42] 3.6.5 Batterie FA2005-A1 (12 V, 17 Ah, VdS) Für die Stromversorgung von...

  • Seite 37: Projektierung

    Projektierung Kompatibilität 4 Projektierung Kompatibilität Kompatibel mit Brandmelderzentralen, welche die FDnet–Melderlinie unterstützen. Details finden Sie in der 'List of compatibility'. Folgende Tabelle zeigt die Kompatibilität der Ansaugrauchmelder mit eingebautem Kommunikationsmodul FDCC221S mit verschiedenen Brandmeldezentralen: Melderlinie Brandmeldezentrale FC20xx SIGMASYS AlgoRex FDnet –...
  • Seite 38 Projektierung Betriebsmodus Im FDnet können Betriebsmodus und Parametersätze von der  Brandmeldezentrale aus konfiguriert werden. Verwenden Sie die Empfehlung aus der Software 'FXS2055 A6V10340094',  um geeignete Parameter zu bestimmen. Building Technologies A6V10334410_h_de_DE Fire Safety 2015-09-29...

  • Seite 39: Parametersätze

    Projektierung Betriebsmodus 4.2.1 Parametersätze Die nachfolgenden Angaben gelten für den Modus 'Automatische Beurteilung'. FDA241 Satz Empfindlichkeit [%/m] Bemerkung Frühwarnung Voralarm Brandalarm 1 Brandalarm 2 0,07 0,10 0,15 Default 0,03 0,04 0,05 0,03 0,045 0,06 0,04 0,055 0,07 0,05 0,075 0,10...
  • Seite 40 Projektierung Betriebsmodus Die nachfolgenden Angaben gelten für den Modus 'Robust'. FDA241 Satz Empfindlichkeit [%/m] Bemerkung Frühwarnung Voralarm Brandalarm 1 Brandalarm 2 0,06 0.04 0.055 0,07 0.045 0.06 0,10 0.065 0.085 0,15 0.10 0.13 0,20 0.10 0.15 0,40 0.20 0.30 0,70 0.40...

  • Seite 41: Stromversorgung

    Kabel die entsprechende Kabeldurchführung. M20-Kabeldurchführung: Ø 8…12 mm  M25-Kabeldurchführung: Ø 9…14 mm  Beachten Sie auch die Hinweise im Kapitel 'Technische Daten FDA241, FDA221 [➙ 105]'. Kapazitätsberechnung Berechnen Sie die Nennkapazität der Batterien mit folgender Formel: = Nennkapazität der Notstrombatterie in [Ah]...

  • Seite 42: Batterien Bestimmen

    Projektierung Batterien bestimmen Siehe auch  Externes Netzteil und Batterien [➙ 28] Batterien bestimmen Fällt die Spannungsversorgung der Ansaugrauchmelder über das externe Netzteil aus, erfolgt die Spannungsversorgung über Batterien. Benötigten Batterietyp bestimmen Die Batteriekapazität ist abhängig von folgenden Rahmenbedingungen: Erforderliche Pufferzeit ...

  • Seite 43: Projektierungsgrenzen

    'FXS2055 ASD Asyst Tool' (siehe auch obige Tabelle). Bei Räumen mit erhöhtem Risiko (Räume mit Lüftungsanlagen) reduziert sich  die überwachte Fläche auf 270…540 m² bei FDA241 (170…340 m² bei FDA221). Die maximale überwachte Fläche ist abhängig von der ausgewählten Topologie und der gesamten, maximalen Rohrlänge.

  • Seite 44: Umgebungseinflüsse

    Projektierung Umgebungseinflüsse Umgebungseinflüsse Werden die Geräte in der Industrie eingesetzt, ist eine genaue Abklärung mit dem Projektverantwortlichen nötig, da Kunststoffe einigen Umgebungsbedingungen nicht standhalten. Folgende Faktoren müssen berücksichtigt werden: Chemikalien  Temperatur  Feuchtigkeit  Luftdruckschwankungen, z. B. bei stark durchlüfteten Räumen ...

  • Seite 45: Montage / Installation

    Montage / Installation Vorbereitende Arbeiten 5 Montage / Installation Vorbereitende Arbeiten 5.1.1 Gehäusedeckel öffnen und schließen bei ausgeschalteter Stromversorgung Bei geöffnetem Gehäusedeckel sind der Mini-USB-Anschluss und die interne Anzeige zugänglich. HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaugrauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaugrauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen.

  • Seite 46: Gehäusedeckel Öffnen Und Schließen Bei Eingeschalteter Stromversorgung

    Montage / Installation Vorbereitende Arbeiten 2. HINWEIS! Einklemmen des Verbindungskabels zwischen Gehäuseboden und Gehäusedeckel. Beschädigung des Kabels! Achten Sie beim Schließen des Gehäusedeckels auf das Verbindungskabel. 3. Schrauben Sie den Gehäusedeckel mit den beiden Schrauben an den Gehäuseboden. Ziehen Sie die Schrauben handfest an (Schritt 1). ...

  • Seite 47: Gehäusedeckel Öffnen

    Montage / Installation Vorbereitende Arbeiten Gehäusedeckel öffnen Gehäusedeckel öffnen  Das Gehäuse ist von Staub befreit. 1. Entfernen Sie mit einem Kreuzschlitz-Schraubendreher der Größe 2 die beiden Schrauben an der Oberseite des Ansaugrauchmelders (Schritt 1). 2. Schieben Sie den Gehäusedeckel in Pfeilrichtung bis zur Einrastung (Schritt 2). ...
  • Seite 48 Montage / Installation Vorbereitende Arbeiten ausgeschalteter Stromversorgung HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaugrauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaugrauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen. ● Erden Sie sich unmittelbar vor dem Öffnen des Gehäuses, z. B. durch Berühren eines Massepunktes oder das Tragen eines Antistatikbands.
  • Seite 49 Montage / Installation Vorbereitende Arbeiten  Der Gehäusedeckel ist geöffnet. 3. Greifen Sie den Gehäusedeckel links und rechts (A) und ziehen Sie die Seitenwände auseinander (Schritt 3). 4. Heben Sie den Gehäusedeckel vom Gehäuseboden ab (B). Achten Sie dabei auf das Verbindungskabel (Schritt 3). ...

  • Seite 50: Gehäusedeckel Montieren

    Montage / Installation Vorbereitende Arbeiten Gehäusedeckel montieren Markierungen an Gehäusedeckel und Gehäuseboden  Der Kreuzschlitz-Schraubendreher der Größe 2 und die beiden Schrauben sind vorhanden. 1. Verbinden Sie den Stecker des Verbindungskabels mit der Schnittstellenkarte. 2. Setzen Sie den Gehäusedeckel so auf den Gehäuseboden, dass die Markierung (1) zwischen den beiden Markierungen (2) liegt.
  • Seite 51 Montage / Installation Vorbereitende Arbeiten HINWEIS Ungewollte Alarmierung Auslösen eines Falschalarms ● Beim Öffnen des Gehäusedeckels ertönt der Summer. Die Relaisausgänge bleiben aktiv und der 4…20-mA-Analogausgang ist auf Störung (0,5 mA) geschaltet. ● Wird der Taster gedrückt, schaltet der Summer aus und die Relaisausgänge werden deaktiviert.
  • Seite 52 Montage / Installation Vorbereitende Arbeiten Gehäusedeckel demontieren Gehäusedeckel demontieren  Das Gehäuse ist von Staub befreit.  Das Verbindungskabel zwischen Gehäusedeckel und Gehäuseboden wird nicht gelöst. 1. Entfernen Sie mit einem Kreuzschlitz-Schraubendreher der Größe 2 die beiden Schrauben an der Oberseite des Ansaugrauchmelders (Schritt 1). 2.
  • Seite 53 Montage / Installation Vorbereitende Arbeiten Der demontierte Gehäusedeckel kann am Gehäuseboden eingehängt werden. Einhängen des demontierten Gehäusedeckels am Gehäuseboden Falls das Verbindungskabel gelöst werden soll, ist zuerst die Stromzufuhr abzuschalten und dann das Kabel an der Schnittstellenkarte zu lösen. Building Technologies A6V10334410_h_de_DE Fire Safety 2015-09-29...
  • Seite 54 Montage / Installation Vorbereitende Arbeiten Gehäusedeckel montieren Markierungen an Gehäusedeckel und Gehäuseboden  Der Kreuzschlitz-Schraubendreher der Größe 2 und die beiden Schrauben sind vorhanden. 1. Verbinden Sie den Stecker des Verbindungskabels mit der Schnittstellenkarte. 2. Setzen Sie den Gehäusedeckel so auf den Gehäuseboden, dass die Markierung (1) zwischen den beiden Markierungen (2) liegt.

  • Seite 55: Einbaulage Und Platzbedarf

    Montage / Installation Vorbereitende Arbeiten 5.1.5 Einbaulage und Platzbedarf Anforderungen an den Einbauort Montage nur innerhalb eines Gebäudes mit den zulässigen  Umgebungsbedingungen Keine direkte Sonneneinstrahlung  Berücksichtigen Sie den zusätzlichen Platzbedarf und Zugang von:  – Externem Netzteil und Batterien –...
  • Seite 56 Montage / Installation Vorbereitende Arbeiten Es sind vier Anschlussarten möglich: Standard: Von oben (A)  Von unten (B) bei um 180° gedrehter Montage des Ansaugrauchmelders  Bei horizontaler Montage des Ansaugrauchmelders von links (D) oder  rechts (E) Bei horizontaler Montage des Ansaugrauchmelders ist keine angepasste Ausrichtung der Frontanzeige möglich.

  • Seite 57: Kabeleinführung

    2. Befestigen Sie die Kunststoff-Kabeleinführungen (übliche Größe M20) am Gehäuse. 3. Führen Sie die Kabel durch die entsprechenden Kabeleinführungen ein. Siehe auch  Anpassen der Frontanzeige an die Einbaulage [➙ 58]  Technische Daten FDA241, FDA221 [➙ 105] Building Technologies A6V10334410_h_de_DE Fire Safety 2015-09-29...

  • Seite 58: Montage

    Montage / Installation Montage Montage 5.2.1 Anpassen der Frontanzeige an die Einbaulage Der Ansaugrauchmelder kann bei Bedarf um 180° gedreht montiert werden. Die Frontanzeige muss dann ebenfalls um 180° gedreht montiert werden. 180° Anpassen der Frontanzeige an die Einbaulage  Der Gehäusedeckel ist entfernt (Schritt 1). 1.

  • Seite 59: Befestigung Auf Ebenem Untergrund

    Montage / Installation Montage 5.2.2 Befestigung auf ebenem Untergrund In den Innenkarton der Verpackung des Ansaugrauchmelders ist eine Bohrschablone gestanzt. Das gestanzte Symbol im Zentrum der Verpackung zeigt die Richtung der Luftströmung (Lufteinlass und Luftauslass). Die Befestigungslöcher im Gehäuseboden sind nicht symmetrisch angeordnet. Verwenden Sie deshalb die Bohrschablone.
  • Seite 60 Montage / Installation Montage 3. Falls erforderlich: Verwenden Sie geeignete Dübel. 4. Schrauben Sie die vier Schrauben in die Befestigungslöcher. – Drehen Sie die Schrauben nicht bis zum Anschlag ein. Zwischen Schraubenkopf und Wand muss ein Zwischenraum von ca. 10 mm verbleiben.

  • Seite 61: Anschließen Des Rohrsystems Am Ansaugrauchmelder

    Montage / Installation Montage 5.2.3 Anschließen des Rohrsystems am Ansaugrauchmelder HINWEIS Verbindung zwischen Rohrsystem und Ansaugrauchmelder Beschädigung des Rohrsystems und/oder des Ansaugrauchmelders ● Verkleben Sie das Rohrsystem nicht mit dem Ansaugrauchmelder! Falls für Wartungsarbeiten oder Reparaturen das Rohrsystem vom Ansaugrauchmelder getrennt werden muss, können Komponenten beschädigt werden.

  • Seite 62: Montage Des Kommunikationsmoduls Fdcc221S

    Montage / Installation Montage 5.2.4 Montage des Kommunikationsmoduls FDCC221S Das Kommunikationsmodul FDCC221S darf nur eingebaut werden, wenn der Ansaugrauchmelder mit dem FDnet verbunden wird. Der Einbau ist für Standalone- Betrieb nicht erlaubt. Das Kommunikationsmodul FDCC221S hat eine eigene ID. Die ID des Kommunikationsmoduls FDCC221S wird für die Melderlinie sichtbar und ersetzt die ID des Ansaugrauchmelders.
  • Seite 63 Montage / Installation Montage Montage  Der Gehäusedeckel ist geöffnet.  Die externe Stromversorgung des Ansaugrauchmelders ist ausgeschaltet und vom Ansaugrauchmelder getrennt.  Ein Kommunikationsmodul FDCC221S (Zubehör) liegt bereit. 1. Stecken Sie das Kommunikationsmodul FDCC221S wie in der Zeichnung dargestellt mit den zwei Distanzbolzen auf die Schnittstellenkarte des Ansaugrauchmelders.

  • Seite 64: Installation

    Montage / Installation Installation Installation VORSICHT Elektrische Spannung an den Leitungen Verletzungsgefahr durch Stromschlag ● Während der Montage- und Installationsarbeiten darf keine elektrische Spannung an den Leitungen anliegen. Beachten Sie die Plus- und Minus-Anschlüsse. Schließen Sie pro Klemme nur einen Draht an. Nur so kann ein störungsfreier Anschluss über die gesamte Lebensdauer des Gerätes gewährleistet werden.
  • Seite 65 Montage / Installation Installation 1. Prüfen Sie vor dem Anschließen des externen Netzteils an den Klemmenblock die vom Netzteil abgegebene Spannung. Zulässiger Wert: DC 24 V ±4 V 2. Schließen Sie das Netzteil gemäß den dargestellten Anschlussschemas an den oder die Ansaugrauchmelder an. ...

  • Seite 66: Smoke 4

    Konfigurierbarer 4…20-mA-Analogausgang. Die Einstellung erfolgt im Menü '4...20 mA Schnittstelle' mit der Software 'FXS2051 ASD Configuration Tool' für einen der folgenden Werte: Rauchwert (Geräte-Standard)  Staubwert (nur bei FDA241)  Luftstrom (nur bei FDA241)  Feinstaubwert (nur bei FDA241) ...
  • Seite 67 Montage / Installation Installation Staubwert 4…20-mA-Analogausgang Kein Staub 4 mA Geringer Staubwert 8 mA Mittlerer Staubwert 12 mA Hoher Staubwert 16 mA Sehr hoher Staubwert 20 mA Feinstaubwert 4…20-mA-Analogausgang 0 μg/m³ 4 mA 30 μg/m³ 8 mA 60 μg/m³ 12 mA 90 μg/m³...

  • Seite 68: Konfigurierbarer Eingang 'Gpi

     Überwachung auf Kurzschluss und Unterbruch (2 Widerstände)  Eingang für Fehlerüberwachung des externen Netzteils  5.3.4 'Purge' Relaisausgang für Freiblasen (nur bei FDA241) Relaisausgang zum Ansteuern einer externen Freiblaseinheit. Anschluss: n.o. Merkmale Zum Ansteuern einer externen Freiblaseinheit geeignet. ...

  • Seite 69: Fault' Relaisausgang Für Fehlermeldungen

    Anschluss: n.c. (Standardstellung) Merkmale Im Fehlerfall fällt das Relais ab.  5.3.7 'Inspect' Relaisausgang für Frühwarnung (nur bei FDA241) Relaisausgang für Frühwarnung. Anschluss: n.o. (Standardeinstellung) und Widerstand gemäß Spezifikation des angeschlossenen Geräts. Merkmale Die Aktivierung erfolgt entsprechend der ausgewählten Einstellung.

  • Seite 70: Fire 1' Relaisausgang Für Brandalarm 1

    1. Schalten Sie die Stromversorgung ein. 2. Prüfen Sie, ob der Ansaugrauchmelder mit Strom versorgt ist. Die LED leuchtet. 3. Starten Sie die Melderlinie.  Der Ansaugrauchmelder wird von der Brandmeldezentrale als FDA241 oder FDA221 erkannt. Building Technologies A6V10334410_h_de_DE Fire Safety...

  • Seite 71: Anschluss An Ein-/Ausgabebaustein

     Mitgeltende Dokumente [➙ 8] 5.3.12 Anschluss an Ein-/Ausgabebaustein Die Ansaugrauchmelder FDA241 und FDA221 können über einen Ein-/Ausgabebaustein an eine Brandmeldezentrale angeschlossen werden. Bei Brandmeldezentralen FC20xx sollte der Anschluss des Ansaugrauchmelders über das Kommunikationsmodul FDCC221S erfolgen, siehe Kapitel 'Anschluss an die Melderlinie mit FDCC221S [➙...
  • Seite 72 Montage / Installation Installation Ein Ausgang am Ein-/Ausgabebaustein muss an den konfigurierbaren Eingang 'GPI' des Ansaugrauchmelders angeschlossen werden, damit das Rückstellen eines Alarms oder des Status des Ansaugrauchmelders von der Brandmeldezentrale aus möglich ist. Beachten Sie, dass Sie in diesem Fall die Konfiguration des Ansaugrauchmelders mit der Software 'FXS2051 ASD Configuration Tool' anpassen müssen! Siehe Dokument A6V10332759, Kapitel 'Menü...

  • Seite 73: Variante 1 (Nur Für Ansaugrauchmelder Fda241)

    Montage / Installation Installation Variante 1 (Nur für Ansaugrauchmelder FDA241) Verwendeter Ein-/Ausgabebaustein: FDCIO222 Überwachung: Auf Unterbruch Beispielhafte Darstellung einer Überwachung auf Unterbruch unter Verwendung eines Ein-/Ausgabebausteins FDCIO222 1 Brandmeldezentrale 4 Überwachungswiderstand für GPI- Eingang (siehe Kapitel 'Konfigurierbarer Eingang 'GPI' [➙ 68] ') 2 Melderlinie 5 Überwachungswiderstände...
  • Seite 74 Montage / Installation Installation 'GPI' Rückstellen eines Alarm oder des Status des Ansaugrauchmelders über die Brandmeldezentrale möglich 'Fault' An der Brandmeldezentrale wird ein allgemeiner Fehler angezeigt 'Inspect 1' An der Brandmeldezentrale wird eine Frühwarnung angezeigt 'Prealarm' An der Brandmeldezentrale wird ein Voralarm angezeigt 'Fire 1' An der Brandmeldezentrale wird ein Alarm angezeigt Bei dieser Anschlussvariante können keine externen Löscheinrichtungen...
  • Seite 75 Montage / Installation Installation Variante 2 (Für Ansaugrauchmelder FDA241 oder FDA221) Verwendeter Ein-/Ausgabebaustein: FDCIO222 Überwachung: Auf Unterbruch und Kurzschluss Beispielhafte Darstellung einer Überwachung auf Unterbruch und Kurzschluss unter Verwendung eines Ein-/Ausgabebausteins FDCIO222 1 Brandmeldezentrale Überwachungswiderstände für GPI- Eingang (siehe Kapitel 'Konfigurierbarer Eingang 'GPI' [➙...
  • Seite 76 Montage / Installation Installation Für die Überwachungswiderstände (5) beachten Sie die gerätespezifischen Spezifikationen des verwendeten Ein-/Ausgabebausteins. In dem dargestellten Beispiel mit dem Ein-/Ausgabebaustein FDCIO222 finden Sie diese Informationen im Dokument 007023. Schnittstelle Funktion 'GPI' Rückstellen eines Alarm oder des Status des Ansaugrauchmelders über die Brandmeldezentrale möglich 'Fault' An der Brandmeldezentrale wird ein allgemeiner Fehler...

  • Seite 77: Konfiguration

    Konfiguration 6 Konfiguration Die Konfiguration des Ansaugrauchmelders kann auf zwei Arten erfolgen: Mit der Konfigurationssoftware für FS20 über die Brandmeldezentrale mit  eingeschränkten Konfigurationsmöglichkeiten. Mit der Software 'FXS2051 ASD Configuration Tool'  Werte, die von der Brandmeldezentrale aus parametriert wurden, können mit der Software 'FXS2051 ASD Configuration Tool' nicht geändert werden.

  • Seite 78: Firmware Aktualisieren

    Konfiguration Firmware aktualisieren  Die vorhandene Version der Firmware wurde verglichen und soll aktualisiert werden.  Die Software 'FXS2051 ASD Configuration Tool' ist gestartet. Die installierte Version wird im Hauptmenü 'Hilfe' unter Menü 'Über' angezeigt. 1. Benutzen Sie das Initialpasswort '1234' oder ihr individuelles Passwort. 2.

  • Seite 79: Inbetriebsetzung

    2. Prüfen Sie, ob der Ansaugrauchmelder mit Strom versorgt ist. Die LED leuchtet. 3. Starten Sie die Melderlinie.  Der Ansaugrauchmelder wird von der Brandmeldezentrale als FDA241 oder FDA221 erkannt. Wenn der Ansaugrauchmelder nicht korrekt erkannt wurde, benutzen Sie für das weitere Vorgehen die Dokumentation der Brandmeldezentrale.

  • Seite 80: Auswahl Der Einstellungen

    Inbetriebsetzung Betrieb an adressierter Melderlinie (FDnet) Auswahl der Einstellungen Feld Aktion Aktivierungsmodus Freiblasen Auswahl des Reinigungsintervalls Folgende Auswahl ist möglich:  Auto max. 1x  Auto max. 2x  Auto max. 3x  Intervall: alle 12 Stunden  Intervall: jede Woche ...
  • Seite 81 Inbetriebsetzung Betrieb an adressierter Melderlinie (FDnet) Feld Aktion Standardmäßig ist eine Alarmverzögerung von '0 s' eingestellt. Testmodus Testmodus ein-/ausschalten. Folgende Auswahl ist möglich: Normale Bedienung  Testmodus aktiviert  Nach einem Alarm können blinkende LED-Alarmanzeigen am Ansaugrauchmelder nur über die Brandmeldezentrale/Brandmeldeterminal rückgestellt werden.

  • Seite 82: Standalone-Anwendung

    Inbetriebsetzung Standalone-Anwendung Standalone-Anwendung Bei der Standalone-Anwendung wird der Ansaugrauchmelder nicht an einer Brandmeldezentrale angeschlossen und nicht mit der Konfigurationssoftware für FS20 konfiguriert.  Der Ansaugrauchmelder ist korrekt montiert.  Der Ansaugrauchmelder ist korrekt an ein externes Netzteil angeschlossen.  Der Ansaugrauchmelder ist korrekt an ein Rohrsystem angeschlossen. ...

  • Seite 83: Funktion Des Systems Prüfen

    Inbetriebsetzung Funktion des Systems prüfen Funktion des Systems prüfen 7.3.1 Funktion des Systems bei adressierter Melderlinie (FDnet) prüfen HINWEIS Versehentliche Alarmierung Durch die Prüfung mit Rauch oder Aerosol kann ein unerwünschter Alarm ausgelöst werden. ● Stellen Sie sicher, dass während der Prüfung kein Alarm zur Feuerwehr geleitet wird.
  • Seite 84 Inbetriebsetzung Funktion des Systems prüfen  Rauchstab oder Aerosol-Spray ist vorhanden.  Eine angeschlossene Brandmeldeanlage muss auf die bevorstehende Prüfung eingestellt sein. 1. Öffnen Sie den Gehäusedeckel. [➙ 46]  Die Frontanzeige zeigt eine Störung  Die Relaisausgänge sind aktiv und am 'Smoke 4…20-mA'-Analogausgang ist auf Störung (0,5 mA) geschaltet.

  • Seite 85: Prüfung Mit Alarmweiterleitung/Alarmierung

    Inbetriebsetzung Störungsmeldung bei Frontanzeige / Interne Anzeige prüfen Prüfung mit Alarmweiterleitung/Alarmierung  Das Kommunikationsmodul FDCC221S ist nicht montiert.  Die Relaisausgänge sind aktiviert.  Rauchstab oder Aerosol-Spray ist vorhanden.  Eine angeschlossene Brandmeldeanlage und die angeschlossenen Alarmgeräte müssen auf die bevorstehende Prüfung eingestellt sein. 1.

  • Seite 86: Luftstrom Prüfen

    Inbetriebsetzung Luftstrom prüfen HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaugrauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaugrauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen. ● Erden Sie sich unmittelbar vor dem Öffnen des Gehäuses, z. B. durch Berühren eines Massepunktes oder das Tragen eines Antistatikbands. Gehäusedeckel öffnen Gehäusedeckel öffnen ...

  • Seite 87: Große Abweichungen Des Luftstroms Außerhalb Der Parametrierten Grenzen

    Inbetriebsetzung Luftstrom prüfen Bei Abweichungen wandert die LED nach oben (erhöhter Luftstrom) oder nach unten (niedriger Luftstrom). Bei Erreichen der obersten bzw. untersten LED beginnt diese, nach Ablauf der Alarmverzögerung, zu blinken. Anzeige Bezeichnung Funktion Leuchtet eine gelbe LED, dann ist der Luftstrom erhöht. a) LED gelb Mit zunehmender Abweichung bewegt sich das Licht nach oben.

  • Seite 88: Reaktionszeit Prüfen

    Inbetriebsetzung Reaktionszeit prüfen Reaktionszeit prüfen Die Reaktionszeit ist die Zeit zwischen Eintritt von Rauch in eine Ansaugöffnung und der Reaktion an der Rauchanzeige [➙ 21]. Mit der Software 'FXS2051 ASD Configuration Tool' sind die Alarmverzögerung und die Toleranz für die Luftstromabweichung einstellbar. ...
  • Seite 89 Inbetriebsetzung LED- und Summer-Test  Der LED- und Summer-Test wird durchgeführt. Der Test erfolgt automatisch in drei Stufen. – Stufe 1: Alle LEDs leuchten nacheinander eine Sekunde lang mit voller Helligkeit. Der Summer ertönt laut. – Stufe 2: Alle LEDs leuchten nacheinander eine Sekunde lang mit reduzierter Helligkeit.

  • Seite 90: Normalisierung

    Inbetriebsetzung Normalisierung Normalisierung Beim Normalisieren wird der Ansaugrauchmelder auf die vorhandenen Einsatz- und Umweltbedingungen eingestellt. Diese Einstellung kann bei der Produktion des Melders nicht erfolgen. Beispiel: Die Umweltbedingungen im Industriebereich einer luftverschmutzten Großstadt unterscheiden sich stark von denen eines Luftkurortes. Beim Normalisieren werden aktuelle Werte für Luftstrom bzw.
  • Seite 91 Inbetriebsetzung Normalisierung  Bei Betrieb auf einer FDnet-Melderlinie: Die laufende Normalisierung wird an der Brandmeldezentrale angezeigt. Normalisierung des Luftstroms läuft. Normalisierung des Rauchs läuft. Bei Firmwareversion ≥ 3.10: Die LED blinkt und die gelben LEDs erlöschen Die mittlere LED blinkt. Falls eine andere LED auf nach und nach.

  • Seite 92: Grenzen Der Normalisierung Des Luftstroms (Nur Bei Firmwareversionen ≥ 3.10)

    Luftstromwerte erfolgen. Die Grenzen des Bereichs können Sie der folgenden Tabelle entnehmen: Gerät Unterer Grenzwert für den Oberer Grenzwert für den Luftstrom Luftstrom FDA241 15 l/min 57 l/min FDA221 15 l/min 48 l/min Liegt der zu normalisierende Luftstrom außerhalb des erlaubten Bereichs, zeigt der Ansaugrauchmelder während der Normalisierung einen allgemeinen Fehler an und...

  • Seite 93: Wartung / Instandsetzung

    Wartung / Instandsetzung Sichtkontrolle 8 Wartung / Instandsetzung Sichtkontrolle Kontrollieren Sie Folgendes: Bei freier Zugänglichkeit des Rohrsystems ist dieses festmontiert und  unbeschädigt. Die Ansaugöffnungen des Rohrsystems sind frei.  Das Ansaugrohr und die Anschlusskabel sind fest angeschlossen.  Die Gerätehalterung (falls vorhanden) ist ordnungsgemäß befestigt. ...
  • Seite 94 Wartung / Instandsetzung Statusabfrage mit Servicegeräten  Die Spannungsversorgung des Ansaugrauchmelders muss für die Dauer der Verbindung sichergestellt sein. Bei einer Unterbrechung muss die Software 'FXS2051 ASD Configuration Tool' neu gestartet werden.  Der PC hat eine USB-Buchse Typ A. ...

  • Seite 95: Verbindung Zwischen Ansaugrauchmelder Und Pc Trennen

    Wartung / Instandsetzung Statusabfrage mit Servicegeräten Verbindung des Ansaugrauchmelders mit einem PC 1 Ansaugrauchmelder 4 Mini-USB-Schnittstelle 2 Schraubverbindung zwischen Gehäusedeckel und 5 Verbindungskabel Gehäuseboden 3 Gehäusedeckel verschieben Verbindung zwischen Ansaugrauchmelder und PC trennen  Der PC ist mit dem Ansaugrauchmelder verbunden und die Software ist aktiviert.

  • Seite 96: Statusanzeigen Und Relaisausgänge Zurückstellen (Standalone-Anwendung)

    Wartung / Instandsetzung Statusanzeigen und Relaisausgänge zurückstellen (Standalone-Anwendung) Die Software 'FXS2051 ASD Configuration Tool' schließt automatisch, wenn das Verbindungskabel gelöst wird oder wenn die Stromversorgung des Ansaugrauchmelders unterbrochen ist. Siehe auch  Gehäusedeckel öffnen und schließen bei eingeschalteter Stromversorgung [➙ 46] Statusanzeigen und Relaisausgänge zurückstellen (Standalone-Anwendung) Dieser Abschnitt gilt nur bei Standalone-Anwendung.

  • Seite 97: Reinigung

    Wartung / Instandsetzung Reinigung Alle relevanten Einstellungen können mit der Software 'FXS2051 ASD Configuration Tool' gelesen werden. Hierbei kommuniziert der PC mit dem Ansaugrauchmelder. Weiterführende Informationen finden Sie im Dokument A6V10332759. Siehe auch  Mitgeltende Dokumente [➙ 8] Reinigung Zur Reinigung des Gehäuses verwenden Sie ein feuchtes Tuch. Verwenden Sie keine chemischen Reinigungsmittel.

  • Seite 98: Wartungs- Und Reinigungsintervalle

    Wartung / Instandsetzung Wartungs- und Reinigungsintervalle Beispiel für die Anordnung eines Wasserabscheiders → → Luftstrom Ventil zum Ablassen des Kondenswassers Ansaugrauchmelder mit 180° gedrehter Frontanzeige Auslassöffnung T-Stück zur Ankopplung an eine waagerechte, tiefe Stelle im Rohrsystem Kondenswasser Abstand von Sammelrohr zum Wasserspiegel >300 mm Wartungs- und Reinigungsintervalle Die Intervalle zum Freiblasen des Rohrsystems hängen vom Verschmutzungsgrad...

  • Seite 99: Ereignisspeicher

    Wartung / Instandsetzung Ereignisspeicher Halbjährliche Prüfung  – Inspektion Jährliche Prüfung  – Inspektion und Wartung Intervall Art der Prüfung Maßnahmen Halbjährlich Inspektion  Sichtkontrolle [➙ 93]  Detektormodul und Alarmweiterleitung prüfen [➙ 83]  Kontrolle des Rohrsystems [➙ 93] ...
  • Seite 100 Wartung / Instandsetzung Modifikationsspeicher Die folgende Tabelle zeigt, welche Ereignisse im Modifikationsspeicher abgelegt werden: Ereignis Bedeutung des gespeicherten Wertes Device reset Der Ansaugrauchmelder wurde neu gestartet/eingeschaltet Tool connected Die Software 'FXS2051 ASD Configuration Tool' wurde über die Mini- USB-Schnittstelle angeschlossen Access Level changed Zugriffsrechte geändert ...

  • Seite 101: Störungen

    Wartung / Instandsetzung Störungen 8.11 Störungen Störungen werden an der Frontanzeige signalisiert. Bei Unsicherheit wird empfohlen, einen LED- und Summer-Test durchzuführen. Beim Test wird Folgendes geprüft: Funktionstest der Anzeige des Melders  LED Leuchttest in drei Helligkeitsstufen  Ton des Summers in drei unterschiedlichen Schallpegeln ...

  • Seite 102: Störungstabelle

    Wartung / Instandsetzung Störungen 8.11.1 Störungstabelle Störung/Problem Mögliche Ursache Abhilfe Der Ansaugrauchmelder wird nicht von der Reihenfolge beim Einschalten/Starten Schalten Sie die Melderlinie ab. Brandmeldezentrale erkannt nicht beachtet Schalten Sie das externe Netzteil des Ansaugrauchmelders ein. Starten Sie anschließend die Melderlinie neu.

  • Seite 103: Störungsanalyse

    Wartung / Instandsetzung Störungen Störung/Problem Mögliche Ursache Abhilfe Zusätzliche Abweichung des Luftstroms Prüfen Sie das Rohrsystem auf Schäden, außerhalb der parametrierten Grenzen. z. B. Risse, Löcher, undichte Verbindungen zwischen den Rohren und den Fittings. Blasen Sie das Rohrsystem frei. LED leuchtet Normalisieren Sie den Ansaugrauchmelder.
  • Seite 104 Wartung / Instandsetzung Störungen Störungsarten Leuchtposition Leuchtposition Störungsart Bauteil des Melders defekt Anzeigesteuerung defekt Detektionskammer defekt Relais-Anschluss defekt Anschluss 4…20 mA defekt Ungültige Konfiguration des Rauchdetektors Störung der Luftansaugung/Luftstrommessung GPI-Anschluss falsch konfiguriert GPI-Verdrahtung fehlerhaft Falsche Konfiguration Störung der Stromversorgung Gehäusedeckel offen Eine Grafik mit den Störungsarten befindet sich im Anhang [➙...

  • Seite 105: Spezifikationen

    Stromversorgungen nach EN 54-4 haben eine Ausgangsspannung von 20,0…30,0 V. Die Stromversorgung wird abgeschaltet, um eine Tiefentladung der Batterien zu vermeiden. Die Ansaugrauchmelder FDA241 und FDA221 warnen beim Erreichen einer Spannung von 21 V vor dem Abschalten der Stromversorgung: Das FAULT-Relais wird angesteuert. ...
  • Seite 106 EN 54-20 Rohrsystem Rohr-Außendurchmesser 25 mm Rohr-Innendurchmesser 21 mm Maximale Rohrleitungslängen FDA241: Einfache Leitung FDA241: 60 m  Verzweigte Leitungen FDA241: 2 x 60 m  Maximale Rohrleitungslängen FDA221: Einfache Leitung 30 m  Building Technologies A6V10334410_h_de_DE Fire Safety 2015-09-29...

  • Seite 107: Abmessungen

    Mechanische Daten Gewicht Ca. 1,5 kg Material Gehäuse ABS/PC Farbe Gehäuse ∽RAL 9010 Reinweiß Normen Europäische Normen EN 54-20 A, B, C  EN 54-17 mit  FDCC221S eingebaut Abmessungen Abmessungen der Ansaugrauchmelder FDA241, FDA221 Building Technologies A6V10334410_h_de_DE Fire Safety 2015-09-29...

  • Seite 108: Umweltverträglichkeit Und Entsorgung

    Spezifikationen Umweltverträglichkeit und Entsorgung Umweltverträglichkeit und Entsorgung Dieses Gerät ist mit Materialien und Verfahren hergestellt, die bestmöglich den aktuellen Standards im Umweltschutz entsprechen. Konkret wurden folgende Maßnahmen umgesetzt: Einsatz wiederverwertbarer Materialien  Verwendung halogenfreier Kunststoffe  Elektronikteile und Kunststoff sind trennbar ...

  • Seite 109: 10 Anhang

    Anhang Störungsanzeige 10 Anhang 10.1 Störungsanzeige Als Hilfsmittel zum leichten Ablesen der Störungsanzeige kann diese Seite gedruckt und die Grafik mit Beschreibung neben die leuchtenden LEDs gehalten werden. Die Druckeinstellung für diese Seite sollte ohne Skalierung auf DIN A4 sein. ‫־‬...

  • Seite 110: Index

    Index Index Einsatzgebiet Umgebungsbedingungen, 44 Abweichung Luftstrom Empfindlichkeit Betrieb auf Melderlinie, 87 Grenzwerte, 43 Standalone-Modus, 87 Entsorgung, 108 Anwendungsbeispiele, 15 Ereignisspeicher ASD Asyst Tool, 15 Gespeicherte Ereignisse, 99 ASD Configuration Tool, 34, 77, 82, 93, 99, 100 Erzeugnisstand, 18 EU-Richtlinien, 105 Batterie Externes Netzteil Bestellung, 34...
  • Seite 111 Index Prüfpflücker Prüfhilfsmittel, 33 Kommunikationsmodul Prüfpflücker FDUD292 FDCC221S, 35 MC-Link, 33 Kommunikationsmodul FDCC221S, 16 Pufferzeiten, 42 Kompatibilität, 37 Benötigte Batterie, 42 Kompatibilität mit Brandmeldezentralen, 37 Konfiguration Software, 77, 79 Quellsprache, 7 Kurzschluss Linientrenner, 34 Recycling, 108 Renovationsmodus Ladestrom, 28, 42 Größere Renovationsarbeiten, 34 Linientrenner Rohrsystem, 15...
  • Seite 112 Frei verwendbar Herausgegeben von © Siemens Schweiz AG, 2011 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 www.siemens.com/buildingtechnologies Dokument-ID A6V10334410_h_de_DE Handbuch FD20/FD720 Ausgabe 2015-09-29 Register 3...

Diese Anleitung auch für:

Fda221

Inhaltsverzeichnis
