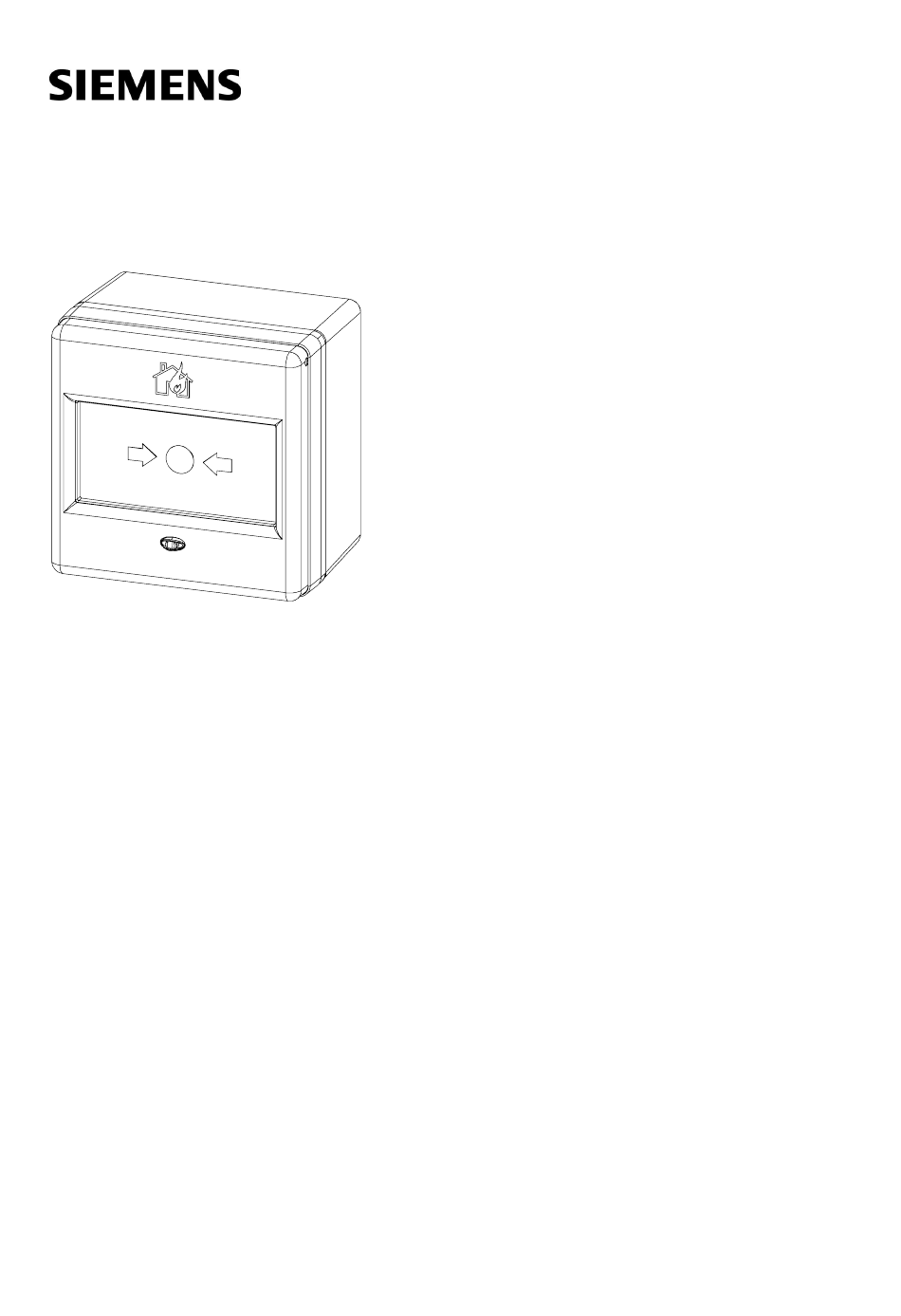

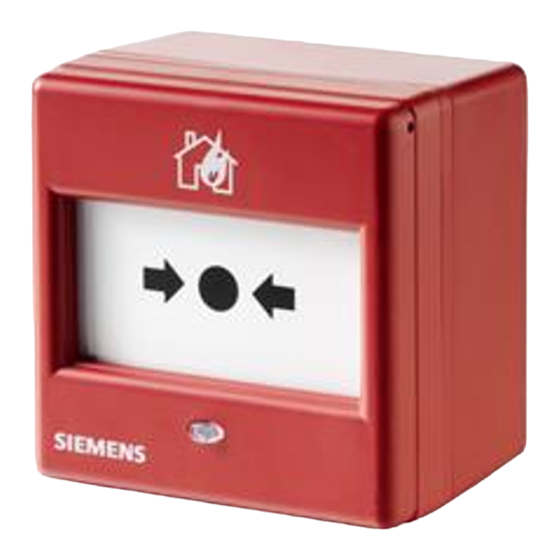

- Seite 1 FDM275-O Funk-Handfeuermelder Technisches Handbuch Building Technologies A6V10425652_de--_f 2016-11-28 Control Products and Systems...
- Seite 2 Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41 724-2424 www.siemens.com/buildingtechnologies Ausgabe: 2016-11-28 Dokument-ID: A6V10425652_de--_f © Siemens Schweiz AG, 2014 2 | 48 Building Technologies A6V10425652_de--_f Fire Safety 2016-11-28...
-
Seite 3: Inhaltsverzeichnis
3.4.5 Schutzdeckel FDMC295..............26 Projektierung ..................27 Einsatzgebiete ...................27 Montageort ....................27 Umgebungseinflüsse .................27 Montage und Installation ..............28 Montage des Funk-Handfeuermelders FDM275-O ........28 Installation ....................29 Kunststoffeinsatz durch Glaseinsatz ersetzen ..........32 Schutzdeckel montieren ................33 Inbetriebsetzung ................. 34 Funktionskontrolle..................34 Lokalisierung und Gerätetest ..............35... - Seite 4 Warten / Instandsetzung ..............36 Betriebsbereitschaft nach Alarmauslösung ..........36 Werkseinstellung herstellen ............... 38 Grundsätze zum Batteriepack wechseln ............ 39 Batteriepack am Funk-Handfeuermelder wechseln ........40 Spezifikationen ...................42 Technische Daten ..................42 Abmessungen ................... 43 Lochbild ..................... 44 Umweltverträglichkeit und Entsorgung ............44 Glossar .......................45 Index ......................46 4 | 48...
-
Seite 5: Zu Diesem Dokument
Handfeuermelder FDM275-O. Durch konsequentes Befolgen der Anweisungen ist eine einwandfreie und sichere Anwendung gewährleistet. Bestimmungsgemäße Verwendung Der Funk-Handfeuermelder FDM275-O darf nur mit einem vom Hersteller zugelassenen Funk-Gateway in einem Brandmeldesystem eingesetzt werden. Der Funk-Handfeuermelder FDM275-O ist kompatibel mit dem Funk-Modul FDRF272-O. - Seite 6 Zu diesem Dokument Mitgeltende Dokumente Zielgruppen Die Informationen in diesem Dokument sind für folgende Zielgruppen: Zielgruppe Tätigkeit Qualifikation Produktmanager Ist verantwortlich für den Hat eine zur Funktion und zu den Informationsaustausch zwischen Produkten passende dem Hersteller und der Fachausbildung. Regionalgesellschaft. Hat die Ausbildungskurse für den Koordiniert den Informationsfluss Produktmanager besucht.
- Seite 7 Zu diesem Dokument Mitgeltende Dokumente Dokumentidentifikation Die Dokument-ID ist wie folgt zusammengesetzt: A6Vxxxxxxxx_aaAA_vv A6Vxxxxxxxx_--AA_vv A6Vxxxxxxxx_aa--_vv A6Vxxxxxxxx_----_vv ID-Kodierung Beschreibung A6Vxxxxxxxx Generierte STEP-ID aus STEP-System Trennzeichen Sprachkürzel gemäß ISO 639-1 Länderkürzel gemäß ISO-3166-1 Mehrsprachig oder international Dokument-Version, ein- oder zweistellig: a, b, …z; aa, ab, …az; ba, bb, …bz;...
-
Seite 8: Mitgeltende Dokumente
A6V10425605 Benutzeranleitung Wireless-Diagnose-Tool (OEM-Version) A6V10431682 Datenblatt Funk-Brandmeldesystem OEM A6V10367669 Open-Source Software (OSS) Licenses A6V10425655 Montage Funk-Handfeuermelder FDM275-O Zu den mitgeltenden Dokumenten zählt auch die Dokumentation Ihres Anlagenherstellers und die Dokumentation Ihres Funk-Gateway-Herstellers. 8 | 48 Building Technologies A6V10425652_de--_f Fire Safety... -
Seite 9: Download-Center
Verschiedene Dokumentarten, wie beispielsweise Datenblätter, Montageanleitungen und Lizenztexte, können Sie über folgende Internet-Adresse herunterladen: http://siemens.com/bt/download Geben Sie die Dokument-ID ein, im Eingabefeld 'Find by keyword'. Auf der Startseite finden Sie auch Informationen zu Suchvarianten und Links zu mobilen Anwendungen (Apps) für unterschiedliche Systeme. - Seite 10 Zu diesem Dokument Änderungshistorie Die von einer Landesgesellschaft erstellten Sprachversionen und Landesvarianten haben denselben Änderungsindex des jeweiligen Referenzdokuments. In der nachfolgenden Tabelle sind diese jedoch nicht enthalten. Folgende Tabelle zeigt die publizierten Sprachversionen und Landesvarianten mit dem jeweiligen Änderungsindex: Änderungsindex en_-- de_-- fr_--...
-
Seite 11: Sicherheit
Sicherheit Sicherheitshinweise 2 Sicherheit 2.1 Sicherheitshinweise Zum Schutz von Personen und Sachgütern müssen Sie die Sicherheitshinweise beachten. Die Sicherheitshinweise in diesem Dokument enthalten folgende Elemente: Symbol für Gefahr Signalwort Art und Quelle der Gefahr Folgen beim Eintreten der Gefahr Maßnahmen oder Verbote zur Vermeidung der Gefahr Symbol für Gefahr Dies ist das Symbol für Gefahr. -
Seite 12: Sicherheitsvorschriften Zur Arbeitsweise
Maßnahmen/Verbote zur Vermeidung der Gefahr 2.2 Sicherheitsvorschriften zur Arbeitsweise Landesspezifische Normen, Vorschriften und Gesetze Siemens Produkte werden nach relevanten europäischen und internationalen Sicherheitsnormen entwickelt und produziert. Gelten am Betriebsort zusätzliche landesspezifische oder örtliche Sicherheitsnormen oder Gesetze für die Projektierung, die Montage, die Installation, den Betrieb oder die Entsorgung des Produkts, so müssen Sie diese zusätzlich zu den Sicherheitsvorschriften in der... - Seite 13 Änderungen an der Systemauslegung und an den Produkten Änderungen an der Anlage und an einzelnen Produkten können zu Störungen, einer fehlerhaften Funktion und zu Sicherheitsrisiken führen. Für Änderungen oder Ergänzungen müssen Sie von Siemens und den entsprechenden Sicherheitsbehörden eine schriftliche Zustimmung einholen. 13 | 48...
- Seite 14 Batterien müssen umweltgerecht entsorgt werden. Halten Sie die landesspezifischen Richtlinien und Vorschriften ein. Missachten der Sicherheitsvorschriften Siemens Produkte sind für den sachgemäßen Einsatz konzipiert und vor der Auslieferung auf eine einwandfreie Funktion geprüft worden. Für Personenschäden oder Sachschäden, die durch Missbrauch oder Missachtung der in der Dokumentation aufgeführten Instruktionen oder Warnhinweise entstehen, lehnt...
-
Seite 15: Eingehaltene Normen Und Richtlinien
Eingehaltene Normen und Richtlinien 2.3 Eingehaltene Normen und Richtlinien Eine aktuelle Liste der eingehaltenen Normen und Richtlinien erhalten Sie bei Ihrem Siemens Ansprechpartner. 2.4 Release Notes Es ist möglich, dass es Einschränkungen gibt für die Konfiguration oder den Einsatz von Geräten in einer Brandmeldeanlage mit einer bestimmten Firmware- Version. -
Seite 16: Aufbau Und Funktion
Übersicht 3 Aufbau und Funktion 3.1 Übersicht Der Handfeuermelder FDM275-O ist für den Einsatz an Orten im Gebäude vorgesehen, wo ein Brand durch Personen erkannt werden kann und diese einen Alarm manuell auslösen können. Der Handfeuermelder FDM275-O besteht aus einem Gehäuseboden, einem Schaltungseinsatz und einem Batteriepack. -
Seite 17: Bestellangaben
Glaseinsatz 'Neutral' FDMP295 A5Q00013445 Kunststoffeinsatz 'Neutral' FDMK295 A5Q00013448 Schlüssel 3.1.2 Lieferumfang Der Funk-Handfeuermelder FDM275-O wird mit montiertem Kunststoffeinsatz 'Neutral' FDMG295, mit Schlüssel FDMK295, ohne Batteriepack geliefert. Separate Lieferungen auf Bestellung sind: Batteriepack BAT3.6-10 Glaseinsatz 'Neutral' 17 | 48 A6V10425652_de--_f Building Technologies... -
Seite 18: Erzeugnisstand Es
Aufbau und Funktion Übersicht 3.1.3 Erzeugnisstand ES Der Erzeugnisstand ES gibt den technischen Stand eines Geräts bezüglich Software und Hardware an. Der Erzeugnisstand wird als zweistellige Zahl angegeben. Die Angaben zum Erzeugnisstand Ihres Geräts finden Sie: Auf dem Verpackungslabel Auf dem Produktlabel oder dem Typenschild Erzeugnisstand auf dem Verpackungslabel Sie finden die Angabe des Erzeugnisstands direkt auf dem Verpackungslabel im Barcode:... -
Seite 19: Stromversorgung
Aufbau und Funktion Übersicht 3.1.4 Stromversorgung Zur Stromversorgung der Funkteilnehmer wird der Batteriepack BAT3.6-10 eingesetzt. Der Batteriepack besteht aus Lithium-Batterien mit Batteriekabel und Batteriestecker. Abb. 3: Batteriepack BAT3.6-10 Batteriepack bestehend aus: 4 Lithium-Batterien zum Normalbetrieb 1 Lithium-Batterie als Reserve für 'Batterie schwach'-Betrieb Kennzeichnungsschild mit Schreibfeld für Inbetriebnahmedatum Batteriekabel Batteriestecker mit Verpolungsschutz... -
Seite 20: Aufbau
Aufbau und Funktion Aufbau 3.2 Aufbau 180° Abb. 4: Funk-Handfeuermelder FDM275-O 1 Gehäuseboden 8 Kunststoffeinsatz/Glaseinsatz 2 Schrauben zur Wandbefestigung 9 Markierung des Druckpunkts 3 Batteriestecker 10 Gehäusedeckel 4 Batteriepack BAT3.6-10 11 Schlüssel 5 Schaltungseinsatz 12 Anschluss für Batteriestecker 6 Interner Alarmindikator 13 Gehäuse-Schaltkontakt... -
Seite 21: Funktion
(z. B. Fernübermittlung aktivieren) werden an der Zentrale konfiguriert. 3.3.2 Interner Alarmindikator Die zweifarbige LED des internen Alarmindikators zeigt den Betriebszustand des Funk-Handfeuermelders FDM275-O an. Abb. 5: Interner Alarmindikator Die folgende Tabelle beschreibt das Blinkverhalten des internen Alarmindikators des Funk-Handfeuermelders FDM275-O: Für den Normalbetrieb stehen mehrere Blinkmuster zur Wahl. - Seite 22 Aufbau und Funktion Funktion Betriebszustand Blinkmodus Grafik Alarm IAI blinkt jede Sekunde rot Alarm im Testmodus IAI blinkt alle vier Sekunden zweimal grün dazwischen jede Sekunde Störung Ein Fehler liegt vor. IAI blinkt jede Sekunde viermal rot Inbetriebnahm Der Funk- IAI blinkt alle Handfeuermelder war zwei...
-
Seite 23: Testmodus
Aufbau und Funktion Funktion Betriebszustand Blinkmodus Grafik Test IAI blinkt zweimal alle vier Sekunden grün Neue Batterie IAI leuchtet einmal für fünf Sekunden Batterie leer IAI aus Es können mehrere Betriebszustände gleichzeitig angezeigt werden. Dabei können sich Blinkmuster überlagern. Die rote LED-Anzeige hat Vorrang vor der grünen LED-Anzeige. -
Seite 24: Diagnosestufen
Aufbau und Funktion Funktion 3.3.5 Diagnosestufen Der Funk-Handfeuermelder überwacht seine Funktion weitgehend selbst. Aus den diversen Kontrollmessungen werden folgende Diagnosestufen abgeleitet: Normal Tausch notwendig Störung Beim Auftreten eines Fehlers, der die Funktion des Funk-Handfeuermelders beeinträchtigt, wird eine Störung gemeldet. Zur Behebung der Ursache sind zusätzliche Informationen im Funk-Handfeuermelder verfügbar. -
Seite 25: Zubehör
10 Ah Batterien mit Batteriekabel Verpolungssicheres Steckersystem Beschriftungsfeld für Datum der Inbetriebnahme Kompatibel mit: – Funk-Handfeuermelder FDM273-O – Funk-Handfeuermelder FDM275-O – Funk-Brandmelder FDOOT271-O Bestellnummer: S54370-Z11-A1 3.4.2 Schlüssel FDMK295 Zum Testen und Rückstellen von Handfeuermeldern Zum Entfernen des Gehäusedeckels vom Gehäuseboden Kompatibel mit: –... -
Seite 26: Kunststoffeinsatz Fdmp295
Aufbau und Funktion Zubehör 3.4.4 Kunststoffeinsatz FDMP295 Zum Auslösen eines Alarms und zum Schutz vor Verschmutzung Kompatibel mit: – Funk-Handfeuermelder FDM275-O Bestellnummer: A5Q00013445 3.4.5 Schutzdeckel FDMC295 Zum Schutz vor unbeabsichtigter Auslösung eines Alarms Kompatibel mit: – Funk-Handfeuermelder FDM275-O Bestellnummer: A5Q00013440... -
Seite 27: Projektierung
Projektierung Einsatzgebiete 4 Projektierung 4.1 Einsatzgebiete Die Funk-Handfeuermelder sind für den Einsatz an Orten vorgesehen, wo ein Brand durch Personen erkannt werden kann und diese einen Alarm manuell auslösen können. 4.2 Montageort Die Funk-Handfeuermelder müssen an gut zugänglichen Stellen auf einer Höhe von 0,9...1,6 m auf einer planen Oberfläche montiert werden. -
Seite 28: Montage Und Installation
Montage des Funk-Handfeuermelders FDM275-O 5 Montage und Installation 5.1 Montage des Funk-Handfeuermelders FDM275-O Befestigen Sie den Funk-Handfeuermelder FDM275-O in einer Höhe von 0,9…1,6 m auf einer planen Oberfläche. Beachten Sie landesspezifische Vorschriften für die exakte Montagehöhe! Abb. 6: Öffnen des Gehäuses mit dem Schlüssel FDMK295 w Die Position des Funk-Handfeuermelders FDM275-O ist festgelegt. -
Seite 29: Installation
Das Funk-Gateway ist aktiviert und in Wartungsbetrieb geschaltet. 1. Entnehmen Sie am Typenschild (3) des Schaltungseinsatzes den Aufkleber mit der Seriennummer. Markieren Sie mit dem Aufkleber die Position des Funk- Handfeuermelders FDM275-O im Lageplan. 2. Beschriften Sie den Batteriepack (2) mit dem aktuellen Datum. 29 | 48... - Seite 30 Batteriestecker (5) an. a Der interne Alarmindikator (10) leuchtet rot. a Nach weiteren 10 Sekunden signalisiert der Funk-Handfeuermelder FDM275-O, dass er nicht im Gehäuse montiert ist und der interne Alarmindikator blinkt alle zwei Sekunden: – Die Blinkfarbe rot zeigt die Werkseinstellung.
- Seite 31 Montage und Installation Installation OUT OF ORDER AUSSER BETRIEB HORS SERVICE FUORI SERVIZIO FUERA DE SERVICIO BUITEN GEBRUIK A5Q00030603 Abb. 7: Beschriftung 'Ausser Betrieb' Siehe auch 2 Interner Alarmindikator [ 31 | 48 A6V10425652_de--_f Building Technologies Fire Safety 2016-11-28...
-
Seite 32: Kunststoffeinsatz Durch Glaseinsatz Ersetzen
Kunststoffeinsatz durch Glaseinsatz ersetzen 5.3 Kunststoffeinsatz durch Glaseinsatz ersetzen Wechseln Sie von Kunststoffeinsatz auf Glaseinsatz wie folgt: w Die Melderlinie des Gateways, an dem der Funk-Handfeuermelder FDM275-O angemeldet ist, ist abgeschaltet. 1. Entfernen Sie mit dem Schlüssel den Gehäusedeckel. 2. Entfernen Sie den Kunststoffeinsatz (1) und entsorgen Sie den Kunststoffeinsatz (1) fachgerecht. -
Seite 33: Schutzdeckel Montieren
Rasten Sie den Schutzdeckel FDMC295 (2) in die hierfür vorgesehenen Vertiefungen im Gehäusedeckel (1) ein. Siehe auch Kapitel 'Schutzdeckel FDMC295'. a Der Schutzdeckel ist montiert. Abb. 9: Montage des Schutzdeckels FDMC295 1 Funk-Handfeuermelder FDM275-O 2 Schutzdeckel 33 | 48 A6V10425652_de--_f Building Technologies... -
Seite 34: Inbetriebsetzung
Führen Sie am Ende der Inbetriebsetzung eine Funktionskontrolle durch. Siehe auch weiterführende Dokumente: Dokument A6V10425603 6.1 Funktionskontrolle w Der Funk-Handfeuermelder FDM275-O ist montiert und elektrisch angeschlossen. 1. Stellen Sie die Melderlinie an der Zentrale auf 'Test'. a Der interne Alarmindikator blinkt grün mit Blinkmuster Pos. 8. -
Seite 35: Lokalisierung Und Gerätetest
Inbetriebsetzung Lokalisierung und Gerätetest Abb. 10: Funktionskontrolle des Handfeuermelders FDM275-O mit dem Schlüssel 6.2 Lokalisierung und Gerätetest Die Handfeuermelder haben einen internen Alarmindikator [ 21]. Der interne Alarmindikator kann auch für die Lokalisierung und den Gerätetest über die Zentrale aktiviert werden. Folgende Tabelle zeigt die LED-Anzeige bei den unterschiedlichen Zentralenbefehlen. -
Seite 36: Warten / Instandsetzung
2. Ziehen Sie den Schlüssel aus dem Gehäuse und drücken so den Kunststoffeinsatz nach oben. a Das Blinken des internen Alarmindikators endet. a Der Funk-Handfeuermelder FDM275-O ist betriebsbereit. Abb. 11: Betriebsbereitschaft des Funk-Handfeuermelders mit Kunststoffeinsatz herstellen Funk-Handfeuermelder FDM275-O mit Glaseinsatz Der Glaseinsatz ist mit einer Folie überzogen. - Seite 37 Hängen Sie den Gehäusedeckel oben in den Gehäuseboden ein. – Rasten Sie den Gehäusedeckel unten in den Gehäuseboden ein. 5. Überprüfen Sie bei Bedarf die Funktion des Handfeuermelders. Siehe Kapitel 'Funktionskontrolle'. a Der Funk-Handfeuermelder FDM275-O ist betriebsbereit. Abb. 12: Glaseinsatz wechseln Gebrochener Glaseinsatz Anschlag Feder Rückhalter...
-
Seite 38: Werkseinstellung Herstellen
Warten / Instandsetzung Werkseinstellung herstellen 7.2 Werkseinstellung herstellen Alle vorhandenen Einstellungen werden gelöscht und auf die Werkseinstellung gesetzt. Nur in Werkseinstellung kann sich der Funk-Handfeuermelder FDM275-O als neues Gerät in eine Funkzelle eingliedern. Abb. 13: Werkseinstellung herstellen 1 Schaltungseinsatz (Rückseite) 3 Öffnung 'new' mit Taste... -
Seite 39: Grundsätze Zum Batteriepack Wechseln
5. Drücken Sie mit einem dünnen Stift (4) die Taste in der Öffnung 'new' (3) ca. fünf Sekunden lang. a Der interne Alarmindikator blinkt alle 2 Sekunden rot. a Der Funk-Handfeuermelder FDM275-O ist in Werkseinstellung (Installation 29]). 7.3 Grundsätze zum Batteriepack wechseln... -
Seite 40: Batteriepack Am Funk-Handfeuermelder Wechseln
Warten / Instandsetzung Batteriepack am Funk-Handfeuermelder wechseln 7.4 Batteriepack am Funk-Handfeuermelder wechseln HINWEIS Unbeabsichtigte Alarmauslösung Durch Entfernen des Glaseinsatzes oder Kunststoffeinsatzes wird bei aktivierter Melderlinie ein Alarm ausgelöst. Schalten Sie die Melderlinie aus oder in Wartungsbetrieb. Unterbrechen Sie die Stromzufuhr nicht länger als 2 Minuten. Unterbrechen Sie nicht gleichzeitig die Stromzufuhr mehrerer Funkteilnehmer. - Seite 41 Der Alarmindikator leuchtet 5 Sekunden rot. a Nach weiteren 10 Sekunden signalisiert der Funk-Handfeuermelder FDM275-O, dass er nicht im Gehäuse montiert ist und der Alarmindikator blinkt grün (Blinkmuster Pos. 3 Takt: 2 Sekunden). a Ist dies nicht der Fall, so ist der Batteriepack defekt und darf nicht verwendet werden.
-
Seite 42: Spezifikationen
Spezifikationen Technische Daten 8 Spezifikationen 8.1 Technische Daten Informationen zu Zulassungen, zur CE-Kennzeichnung und zu relevanten EU- Richtlinien für diese(s) Gerät(e) finden Sie in folgendem(n) Dokument(en), siehe Kapitel 'Mitgeltende Dokumente': Dokument A6V10431682 Gerätecharakteristika Melderdiagnose Mit Wireless-Diagnose-Tool oder angeschlossener Brandmeldezentrale Art der Alarmauslösung Typ A (direkte Auslösung) Funk Sende-/Empfangsantennen... -
Seite 43: Abmessungen
Spezifikationen Abmessungen Melderlinie Funkverbindung zur Melderlinie Funk-Gateway über Funk-Gateway FDUZ227 Funkverbindung zu PC über MCL- USB-Adapter Systemkompatibilität Siehe 'List of compatibility' Umgebungsbedingungen Einsatzort Im Gebäude/Indoor Betriebstemperatur -10…+55 °C Lagertemperatur -30…+75 °C Luftfeuchte 95 % rel. Schutzarten (IEC 60529): IP24D Elektromagnetische Verträglichkeit: 160 V/m 10 kHz…100 kHz... -
Seite 44: Lochbild
Spezifikationen Lochbild 8.3 Lochbild 25.4 25.4 A, B = 5.3 mm 8.4 Umweltverträglichkeit und Entsorgung Dieses Gerät ist mit Materialien und Verfahren hergestellt, die bestmöglich den aktuellen Standards im Umweltschutz entsprechen. Konkret wurden folgende Maßnahmen umgesetzt: Einsatz wiederverwertbarer Materialien Verwendung halogenfreier Kunststoffe Elektronikteile und Kunststoff sind trennbar Größere Kunststoffteile sind gekennzeichnet nach ISO 11469 und ISO 1043. -
Seite 45: Glossar
Glossar Glossar Funkteilnehmer Alle Geräte, die vom Funk-Gateway überwacht werden. Werkseinstellung Grundeinstellung beim Auslieferzustand. 45 | 48 A6V10425652_de--_f Building Technologies Fire Safety 2016-11-28... -
Seite 46: Index
Index Index Recycling ............44 Batteriepack Rückstellen nach Alarm ........23 Batteriepack wechseln ........39 Beschreibung..........25 Wechseln............41 Testmodus Bestimmungsgemäße Verwendung ..... 5 Funk-Handfeuermelder ........23 Betriebsbereitschaft wiederherstellen ....23 Typenschild Blinkmodus Erzeugnisstand ..........18 Interner Alarmindikator ........21 Blinkmuster Umgebungseinflüsse ........ - Seite 47 Index 47 | 48 A6V10425652_de--_f Building Technologies Fire Safety 2016-11-28...
- Seite 48 Herausgegeben von © Siemens Schweiz AG, 2014 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug +41 41-724 24 24 www.siemens.com/buildingtechnologies Dokument-ID: A6V10425652_de--_f Ausgabe: 2016-11-28...
