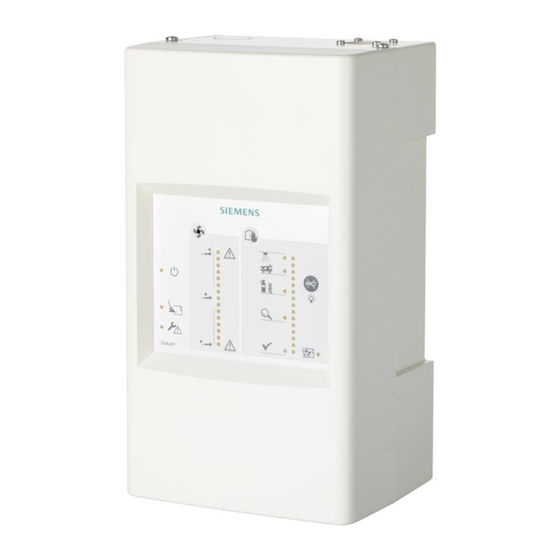

Siemens FDA241 Montageanleitung
Ansaug-rauchmelder
Vorschau ausblenden
Andere Handbücher für FDA241:
- Technisches handbuch (122 Seiten) ,
- Projektierung, montage (54 Seiten) ,
- Bedienungsanleitung (22 Seiten)
Verwandte Anleitungen für Siemens FDA241
Inhaltszusammenfassung für Siemens FDA241

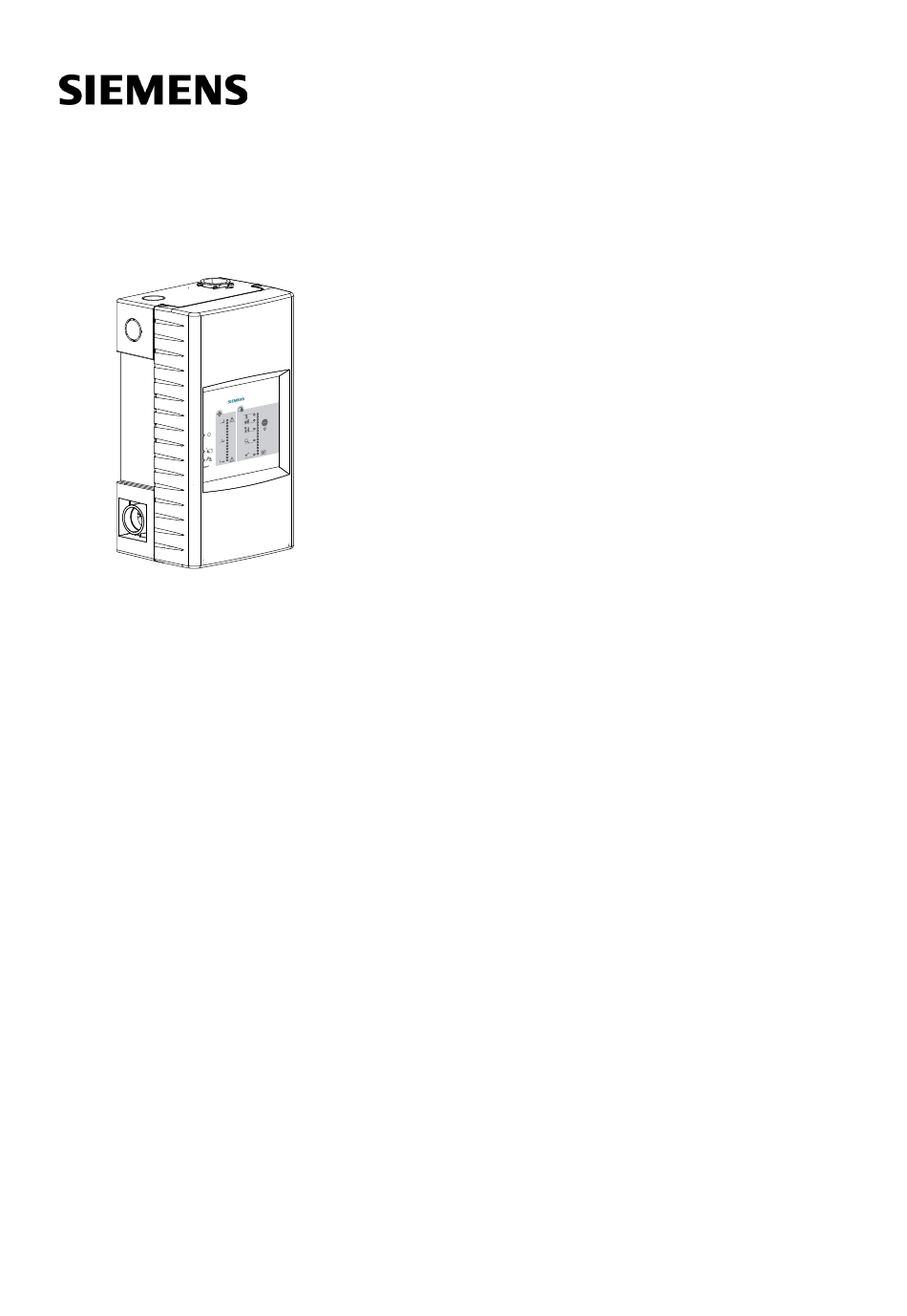

- Seite 1 FDA241, FDA221 Ansaug-Rauchmelder Montage Installation Building Technologies A6V10345654_h_de_-- 2015-05-29 Control Products and Systems...
- Seite 2 Impressum Impressum Liefermöglichkeiten und technische Änderungen vorbehalten. © Siemens Schweiz AG, 2011 Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokuments, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Anschluss des externen Netzteils ..............22 'Smoke 4…20 mA' Analogausgang ..............24 Konfigurierbarer Eingang 'GPI' ................25 'Purge' Relaisausgang für Freiblasen (nur bei FDA241) ........26 'Dust' Relaisausgang für Staubwert (nur bei FDA241) ........26 'Fault' Relaisausgang für Fehlermeldungen ............26 'Inspect' Relaisausgang für Frühwarnung (nur bei FDA241) ...... - Seite 4 Building Technologies A6V10345654_h_de_-- Fire Safety 2015-05-29...
-
Seite 5: Zu Diesem Dokument
Montage und Installation der Geräte gewährleistet. Weitere Informationen zu den Ansaug-Rauchmeldern finden Sie im Dokument A6V10334410. Siehe Kapitel 'Mitgeltende Dokumente [➙ 5]'. Bestimmungsgemäße Verwendung Die Ansaug-Rauchmelder FDA241 und FDA221 dürfen nur zur Branddetektion und zur Brandfallsteuerung eingesetzt werden. Mitgeltende Dokumente Dokument-ID... -
Seite 6: Änderungshistorie
Folgende Tabelle zeigt die Änderungshistorie dieses Dokuments: Änderungsindex Ausgabedatum Kurzbeschreibung 2015-05-29 Kapitel 'Anschluss an Ein-/Ausgabebaustein' ergänzt; Änderungen in den Kapiteln 'Mitgeltende Dokumente' und ' 'Dust' Relaisausgang für Staubwert (nur FDA241)' 2015-02-19 Stromversorgung FP120-Z1 ergänzt Batterie FA2003-A1 ergänzt Redaktionelle Änderungen 2013-11-14 Datenblatt im Kapitel 'Mitgeltende Dokumente' ergänzt Kapitel 'Externes Netzteil und Batterien' neu eingefügt... -
Seite 7: Vorbereitende Arbeiten
Vorbereitende Arbeiten Gehäusedeckel öffnen und schließen bei ausgeschalteter Stromversorgung 2 Vorbereitende Arbeiten Gehäusedeckel öffnen und schließen bei ausgeschalteter Stromversorgung Bei geöffnetem Gehäusedeckel sind der Mini-USB-Anschluss und die interne Anzeige zugänglich. HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaug-Rauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaug-Rauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen. -
Seite 8: Gehäusedeckel Schließen
Vorbereitende Arbeiten Gehäusedeckel öffnen und schließen bei ausgeschalteter Stromversorgung Gehäusedeckel schließen Der Kreuzschlitz-Schraubendreher Größe 2 und die beiden Schrauben sind vorhanden. Die Stromversorgung ist ausgeschaltet. 1. Schieben Sie den Gehäusedeckel entgegen der Pfeilrichtung (Schritt 2) bis zur Endstellung nach unten. 2. -
Seite 9: Gehäusedeckel Demontieren Und Montieren Bei Ausgeschalteter Stromversorgung
Vorbereitende Arbeiten Gehäusedeckel demontieren und montieren bei ausgeschalteter Stromversorgung Gehäusedeckel demontieren und montieren bei ausgeschalteter Stromversorgung HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaug-Rauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaug-Rauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen. ● Erden Sie sich unmittelbar vor dem Öffnen des Gehäuses, z. B. durch Berühren eines Massepunktes oder das Tragen eines Antistatikbands. -
Seite 10: Gehäusedeckel Demontieren
Vorbereitende Arbeiten Gehäusedeckel demontieren und montieren bei ausgeschalteter Stromversorgung Gehäusedeckel demontieren Das Gehäuse ist von Staub befreit. Das Verbindungskabel zwischen Gehäusedeckel und Gehäuseboden wird nicht gelöst. 1. Entfernen Sie mit einem Kreuzschlitz-Schraubendreher der Größe 2 die beiden Schrauben an der Oberseite des Ansaug-Rauchmelders (Schritt 1). 2. -
Seite 11: Gehäusedeckel Montieren
Vorbereitende Arbeiten Gehäusedeckel demontieren und montieren bei ausgeschalteter Stromversorgung Gehäusedeckel montieren Markierungen an Gehäusedeckel und Gehäuseboden Der Kreuzschlitz-Schraubendreher der Größe 2 und die beiden Schrauben sind vorhanden. 1. Verbinden Sie den Stecker des Verbindungskabels mit der Schnittstellenkarte. 2. Setzen Sie den Gehäusedeckel so auf den Gehäuseboden, dass die Markierung (1) zwischen den beiden Markierungen (2) liegt. -
Seite 12: Einbaulage Und Platzbedarf
Vorbereitende Arbeiten Einbaulage und Platzbedarf Einbaulage und Platzbedarf Anforderungen an den Einbauort Montage nur innerhalb eines Gebäudes mit den zulässigen Umgebungsbedingungen Keine direkte Sonneneinstrahlung Berücksichtigen Sie den zusätzlichen Platzbedarf und Zugang von: – Externem Netzteil und Batterien –... - Seite 13 Vorbereitende Arbeiten Einbaulage und Platzbedarf Es sind vier Anschlussarten möglich: Standard: Von oben (A) Von unten (B) bei um 180° gedrehter Montage des Ansaug-Rauchmelders Bei horizontaler Montage des Ansaug-Rauchmelders von links (D) oder rechts (E) Bei horizontaler Montage des Ansaug-Rauchmelders ist keine angepasste Ausrichtung der Frontanzeige möglich.
-
Seite 14: Kabeleinführung
Vorbereitende Arbeiten Einbaulage und Platzbedarf Kabeleinführung Position der Öffnung Größe der Öffnung Durchbruch auf Rückseite 25 x 100 mm Durchbruch auf linker Gehäuseseite ∅ 25 mm Durchbruch im Gehäuse oben ∅ 25 mm Bei einer um 180° gedrehten Montage des Ansaug-Rauchmelders sind die kreisförmigen Durchbrüche rechts unten. -
Seite 15: Externes Netzteil Und Batterien
Das Netzteil muss mit einem möglichst kurzen Kabel mit dem Ansaug- Rauchmelder verbunden sein. Geeignetes Netzteil: Firma Für Batterietyp Siemens FP120-Z1 G214130 2x FA2003-A1 (12 V, 7 Ah) Oder 2x FA2004-A1 (12 V, 12 Ah) Oder 2x FA2005-A1 (12 V, 17 Ah) Weitere Informationen zum Stromversorgungskit FP120-Z1 finden Sie im Dokument A6V10393194. -
Seite 16: Montage
Montage Anpassen der Frontanzeige an die Einbaulage 3 Montage Anpassen der Frontanzeige an die Einbaulage Der Ansaug-Rauchmelder kann bei Bedarf um 180° gedreht montiert werden. Die Frontanzeige muss dann ebenfalls um 180° gedreht montiert werden. 180° Anpassen der Frontanzeige an die Einbaulage ... -
Seite 17: Befestigung Auf Ebenem Untergrund
Montage Befestigung auf ebenem Untergrund Befestigung auf ebenem Untergrund In den Innenkarton der Verpackung des Ansaug-Rauchmelders ist eine Bohrschablone gestanzt. Das gestanzte Symbol im Zentrum der Verpackung zeigt die Richtung der Luftströmung (Lufteinlass und Luftauslass). Die Befestigungslöcher im Gehäuseboden sind nicht symmetrisch angeordnet. Verwenden Sie deshalb die Bohrschablone. -
Seite 18: Anschließen Des Rohrsystems Am Ansaug-Rauchmelder
Montage Anschließen des Rohrsystems am Ansaug-Rauchmelder 3. Falls erforderlich: Verwenden Sie geeignete Dübel. 4. Schrauben Sie die vier Schrauben in die Befestigungslöcher. – Drehen Sie die Schrauben nicht bis zum Anschlag ein. Zwischen Schraubenkopf und Wand muss ein Zwischenraum von ca. 10 mm verbleiben. -
Seite 19: Rückführleitung
Montage Anschließen des Rohrsystems am Ansaug-Rauchmelder 3.3.1 Rückführleitung Existiert zwischen dem überwachten Bereich und dem Ansaug-Brandmelder eine Luftdruckdifferenz von >45 Pa, so ist eine Rückführleitung erforderlich. HINWEIS Verbindung zwischen Ansaug-Rauchmelder und Rückführleitung Beschädigung der Rückführleitung und/oder des Ansaug-Rauchmelders ● Verkleben Sie die Rückführleitung nicht mit dem Ansaug-Rauchmelder! Falls für Wartungsarbeiten oder Reparaturen die Rückführleitung vom Ansaug- Rauchmelder getrennt werden muss, kann die Rückführleitung oder der Ansaug-Rauchmelder beschädigt werden. -
Seite 20: Montage Des Kommunikationsmoduls Fdcc221S
Montage Montage des Kommunikationsmoduls FDCC221S Montage des Kommunikationsmoduls FDCC221S Das Kommunikationsmodul FDCC221S darf nur eingebaut werden, wenn der Ansaug-Rauchmelder mit dem FDnet/C-NET verbunden wird. Der Einbau ist für Standalone-Betrieb nicht erlaubt. Das Kommunikationsmodul FDCC221S hat eine eigene ID. Die ID des Kommunikationsmoduls FDCC221S wird für die Melderlinie sichtbar und ersetzt die ID des Ansaug-Rauchmelders. - Seite 21 Montage Montage des Kommunikationsmoduls FDCC221S Montage Der Gehäusedeckel ist geöffnet. Die externe Stromversorgung des Ansaug-Rauchmelders ist ausgeschaltet und vom Ansaug-Rauchmelder getrennt. Ein Kommunikationsmodul FDCC221S (Zubehör) liegt bereit. 1. Stecken Sie das Kommunikationsmodul FDCC221S wie in der Zeichnung dargestellt mit den zwei Distanzbolzen auf die Schnittstellenkarte des Ansaug- Rauchmelders.
-
Seite 22: Installation
Installation Anschluss des externen Netzteils 4 Installation VORSICHT Elektrische Spannung an den Leitungen Verletzungsgefahr durch Stromschlag ● Während der Montage- und Installationsarbeiten darf keine elektrische Spannung an den Leitungen anliegen. Beachten Sie die Plus- und Minus-Anschlüsse. Schließen Sie pro Klemme nur einen Draht an. Nur so kann ein störungsfreier Anschluss über die gesamte Lebensdauer des Gerätes gewährleistet werden. -
Seite 23: Vorgehensweise
Installation Anschluss des externen Netzteils Vorgehensweise Ein geeignetes externes Netzteil ist vorhanden. Der Gehäusedeckel des Ansaug-Rauchmelders ist demontiert. 1. Prüfen Sie vor dem Anschließen des externen Netzteils an den Klemmenblock die vom Netzteil abgegebene Spannung. Zulässiger Wert: DC 24 V ±4 V 2. -
Seite 24: Smoke 4
Konfigurierbarer 4…20-mA-Analogausgang. Die Einstellung erfolgt im Menü '4…20 mA Schnittstelle' mit der Software 'FXS2051 ASD Configuration Tool' für einen der folgenden Werte: Rauchwert (Geräte-Standard) Staubwert (nur bei FDA241) Luftstrom (nur bei FDA241) Feinstaubwert (nur bei FDA241) ... -
Seite 25: Konfigurierbarer Eingang 'Gpi
Installation Konfigurierbarer Eingang 'GPI' Staubwert 4…20-mA-Analogausgang Kein Staub 4 mA Geringer Staubwert 8 mA Mittlerer Staubwert 12 mA Hoher Staubwert 16 mA Sehr hoher Staubwert 20 mA Feinstaubwert 4…20-mA-Analogausgang 0 μg/m³ 4 mA 30 μg/m³ 8 mA 60 μg/m³ 12 mA 90 μg/m³... -
Seite 26: Purge' Relaisausgang Für Freiblasen (Nur Bei Fda241)
Installation 'Purge' Relaisausgang für Freiblasen (nur bei FDA241) 'Purge' Relaisausgang für Freiblasen (nur bei FDA241) Relaisausgang zum Ansteuern einer externen Freiblaseinheit. Anschluss: n.o. Merkmale Zum Ansteuern einer externen Freiblaseinheit geeignet. Konfiguration von: – Reinigungsintervall – Reinigungsdauer Die Einstellung erfolgt bei Betrieb des Ansaug-Rauchmelders auf dem FDnet/C-NET über die Konfigurationssoftware der Brandmeldezentrale. -
Seite 27: Inspect' Relaisausgang Für Frühwarnung (Nur Bei Fda241)
Installation 'Inspect' Relaisausgang für Frühwarnung 'Inspect' Relaisausgang für Frühwarnung (nur bei FDA241) Relaisausgang für Frühwarnung. Anschluss: n.o. (Standardeinstellung) und Widerstand gemäß Spezifikation des angeschlossenen Geräts. Merkmale Die Aktivierung erfolgt entsprechend der ausgewählten Einstellung. Änderung des Anschlusses auf 'n.c.' einstellbar mit der Software 'FXS2051 ... -
Seite 28: Fire 2' Relaisausgang Für Brandalarm 2
Installation 'Fire 2' Relaisausgang für Brandalarm 2 4.10 'Fire 2' Relaisausgang für Brandalarm 2 Relaisausgang für Alarmstufe 2 zum Auslösen einer externen Löscheinrichtung. Anschluss: n.o. Merkmale Die Aktivierung erfolgt entsprechend der ausgewählten Einstellung. Änderung des Anschlusses auf 'n.c.' einstellbar mit der Software ... -
Seite 29: Anschluss An Die Melderlinie Mit Fdcc221S
2. Prüfen Sie, ob der Ansaug-Rauchmelder mit Strom versorgt ist. Die LED leuchtet. 3. Starten Sie die Melderlinie. Der Ansaug-Rauchmelder wird von der Brandmeldezentrale als FDA241 oder FDA221 erkannt. Wenn der Ansaug-Rauchmelder nicht korrekt erkannt wurde, benutzen Sie für das weitere Vorgehen die Dokumentation der Brandmeldezentrale. -
Seite 30: Anschluss An Ein-/Ausgabebaustein
Installation Anschluss an Ein-/Ausgabebaustein 4.12 Anschluss an Ein-/Ausgabebaustein Die Ansaug-Rauchmelder FDA241 und FDA221 können über einen Ein-/Ausgabebaustein an eine Brandmeldezentrale angeschlossen werden. Bei Brandmeldezentralen FC20xx und FC72x sollte der Anschluss des Ansaug- Rauchmelders über das Kommunikationsmodul FDCC221S erfolgen, siehe Kapitel 'Anschluss an die Melderlinie mit FDCC221S'. -
Seite 31: Variante 1 (Nur Für Ansaug-Rauchmelder Fda241)
Installation Anschluss an Ein-/Ausgabebaustein Variante 1 (Nur für Ansaug-Rauchmelder FDA241) Verwendeter Ein-/Ausgabebaustein: FDCIO222 Überwachung: Auf Unterbruch Beispielhafte Darstellung einer Überwachung auf Unterbruch unter Verwendung eines Ein-/Ausgabebausteins FDCIO222 1 Brandmeldezentrale 4 Überwachungswiderstand für GPI-Eingang (siehe Kapitel 'Konfigurierbarer Eingang 'GPI' ') 2 Melderlinie 5 Überwachungswiderstände... - Seite 32 Installation Anschluss an Ein-/Ausgabebaustein Schnittstelle Funktion 'GPI' Rückstellen eines Alarm oder des Status des Ansaug- Rauchmelders über die Brandmeldezentrale möglich 'Fault' An der Brandmeldezentrale wird ein allgemeiner Fehler angezeigt 'Inspect 1' An der Brandmeldezentrale wird eine Frühwarnung angezeigt 'Prealarm' An der Brandmeldezentrale wird ein Voralarm angezeigt 'Fire 1' An der Brandmeldezentrale wird ein Alarm angezeigt Bei dieser Anschlussvariante können keine externen Löscheinrichtungen...
- Seite 33 Installation Anschluss an Ein-/Ausgabebaustein Variante 2 (Für Ansaug-Rauchmelder FDA241 oder FDA221) Verwendeter Ein-/Ausgabebaustein: FDCIO222 Überwachung: Auf Unterbruch und Kurzschluss Beispielhafte Darstellung einer Überwachung auf Unterbruch und Kurzschluss unter Verwendung eines Ein-/Ausgabebausteins FDCIO222 1 Brandmeldezentrale 4a, 4b Überwachungswiderstände für GPI-Eingang (siehe Kapitel 'Konfigurierbarer Eingang...
- Seite 34 Installation Anschluss an Ein-/Ausgabebaustein Schnittstelle Funktion 'GPI' Rückstellen eines Alarm oder des Status des Ansaug- Rauchmelders über die Brandmeldezentrale möglich 'Fault' An der Brandmeldezentrale wird ein allgemeiner Fehler angezeigt 'Prealarm' An der Brandmeldezentrale wird ein Voralarm angezeigt 'Fire 1' An der Brandmeldezentrale wird ein Alarm angezeigt 'Fire 2' Ansteuerung einer externen Löscheinrichtung Building Technologies...
-
Seite 35: Index
Index Index Batterie Passendes Netzteil, 15 Batterien Betrieb auf Melderlinie, 15 Kapazität, 15 Standalone-Betrieb, 15 Bohrschablone, 17 Einbau Anforderungen, 12 Einbaulage, 12 Platzbedarf, 12 Externes Netzteil Anforderungen, 15 Anschluss, 22 Mehrere Ansaug-Rauchmelder, 22 Frontanzeige Anpassen der Einbaulage, 16 Gehäusedeckel Demontieren bei ausgeschalteter Stromversorgung, 10 Montieren, 11 Öffnen bei ausgeschalteter Stromversorgung, 7... - Seite 36 Herausgegeben von © Siemens Schweiz AG, 2011 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 www.siemens.com/buildingtechnologies Dokument-ID A6V10345654_h_de_-- Handbuch FD20/FD720 Ausgabe 2015-05-29 Register 3...
