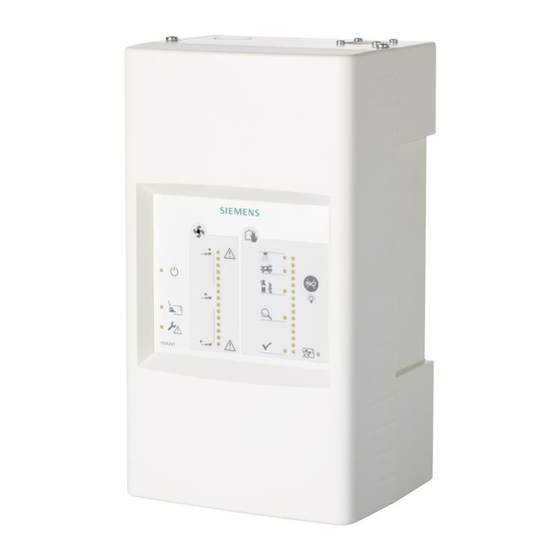

Siemens FDA241 Bedienungsanleitung
Ansaugrauchmelder
Vorschau ausblenden
Andere Handbücher für FDA241:
- Technisches handbuch (122 Seiten) ,
- Projektierung, montage (54 Seiten) ,
- Montageanleitung (36 Seiten)
Verwandte Anleitungen für Siemens FDA241
Inhaltszusammenfassung für Siemens FDA241
- Seite 1 FDA241 Ansaugrauchmelder Bedienungsanleitung Building Technologies A6V10334441_a_de_CH 27.11.2015 Control Products and Systems...
- Seite 2 Impressum Liefermöglichkeiten und technische Änderungen vorbehalten. © 2011-2013 Copyright Siemens Schweiz AG Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokuments, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteaufbau ...................... 4 Frontanzeige ....................5 Interne Anzeige und Anschlussklemmen ............8 Gefahrenstufen ....................10 Gehäusedeckel öffnen und schliessen ............11 Gehäusedeckel demontieren ................13 LED- und Summer-Test ................... 17 Störungen......................18 Störungstabelle ..................... 19 Störungsanalyse ................... 20 A6V10334441_a_de_CH Building Technologies Fire Safety 27.11.2015... -
Seite 4: Geräteaufbau
Geräteaufbau Bauteile Übersicht Position Bauteil Funktion Gehäusedeckel Frontanzeige Betriebsanzeigen und Störungsanzeigen, über ein Kabel verbunden mit der Schnittstellenkarte Öffnung Kabeleinführung Gehäuseboden Wandbefestigung mit Schrauben Schnittstellenkarte Anschlüsse zu externen Geräten und Signaleinrichtungen. Je nach Ausführung des Ansaugrauchmelders sind nicht alle Anschlüsse vorhanden. -
Seite 5: Frontanzeige
Die Frontanzeige auf dem Gehäusedeckel erlaubt eine schnelle Übersicht über den aktuellen Zustand des Ansaugrauchmelders durch LED-Anzeigen. Mit einer Taste kann der Summer ausgeschaltet oder ein Funktionstest für LED und Summer ausgelöst werden. Frontanzeige FDA241 A6V10334441_a_de_CH Building Technologies Fire Safety... - Seite 6 Anzeige Bezeichnung Funktion Betriebsanzeige Die grüne LED leuchtet permanent: Bei angeschlossener Stromversorgung Freiblasanzeige Die gelbe LED leuchtet permanent: Bei Aktivierung des Freiblasvorgangs Die gelbe LED blinkt: Nach der Aktivierung des Freiblasvorgangs bis zum Erreichen des normalen Betriebszustands (Dauer bis 2 Minuten) Störungsanzeige Die gelbe LED blinkt: Bei einer technischen Störung...
- Seite 7 Alarmierungsanzeige Der aktuelle Alarmzustand des Ansaugrauchmelders wird durch LEDs in der Rauchanzeige (Bargraphanzeige) angezeigt. Rauchanzeige Anzahl der leuchtenden LEDs und deren Bedeutung 1…5 'Rauch gering' 6…9 'Frühwarnung' Gelbe LED 10…12 'Voralarm' 13…14 'Brandalarm 1' (Fire 1) 15 'Brandalarm 2' (Fire 2) Alarmstufe Die grüne LED leuchtet bei wenig Rauch.
-
Seite 8: Interne Anzeige Und Anschlussklemmen
Interne Anzeige und Anschlussklemmen Bei offenem Gehäusedeckel [➙ 11] ist die interne Anzeige zugänglich. Die interne Anzeige hat folgende Funktionen: Statusanzeige für Luftstrom, Rauchwert und Alarm über 3 LEDs Über einen Taster die Normalisierung des Luftstroms auslösen oder anhalten ... - Seite 9 Die Anschlussklemmen sind in funktionale Einheiten zusammengefasst. Stromversorgung 'Smoke 4…20 mA' Analogausgang. Konfigurierbarer Eingang 'GPI' 'Freiblasen' Relaisausgang für Freiblasen 'Staub' Relaisausgang für Staubwert Störung' Relaisausgang für Fehlermeldungen. Details siehe Seite [➙18]. 'Frühwarnung' Relaisausgang für Frühwarnung Details siehe Seite [➙ 10]. 'Voralarm' Relaisausgang für Voralarm Details siehe Seite [➙...
-
Seite 10: Gefahrenstufen
Gefahrenstufen Der Ansaugrauchmelder kann folgende Gefahrenstufen zur Brandmelderzentrale übermitteln: Symbol Gefahrenstufe Brandalarm 1 Brandalarm 2 Bezeichnung Frühwarnung Voralarm ( Fire 1) (Fire 2) Konfiguration in der Sensor 1 Sensor 2 Brandmeldeanlage Keine Bedeutung Vielleicht Gefahr Warnung Alarm Alarm Gefahr Bedingung zum Auslösen Bemerkung Normal Situation prüfen... -
Seite 11: Gehäusedeckel Öffnen Und Schliessen
Gehäusedeckel öffnen und schliessen Bei geöffnetem Gehäusedeckel sind der Mini-USB-Anschluss und die interne Anzeige zugänglich. HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaugrauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaugrauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen. ● Erden Sie sich unmittelbar vor dem Öffnen des Gehäuses, z. B. durch Berühren eines Massepunktes oder das Tragen eines Antistatikbandes. -
Seite 12: Gehäusedeckel Öffnen
Gehäusedeckel öffnen Das Gehäuse ist von Staub befreit. 1. Entfernen Sie mit einem Kreuzschlitz-Schraubendreher der Größe 2 die beiden Schrauben an der Oberseite des Ansaugrauchmelders (Schritt 1). 2. Schieben Sie den Gehäusedeckel in Pfeilrichtung bis zur Einrastung (Schritt 2). ... -
Seite 13: Gehäusedeckel Demontieren
Gehäusedeckel demontieren HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaugrauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaugrauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen. ● Erden Sie sich unmittelbar vor dem Öffnen des Gehäuses, z. B. durch Berühren eines Massepunktes oder das Tragen eines Antistatikbandes. HINWEIS Ungewollte Alarmierung Auslösen eines Falschalarms... - Seite 14 Gehäusedeckel demontieren Gehäusedeckel demontieren Das Gehäuse ist von Staub befreit. Das Verbindungskabel zwischen Gehäusedeckel und Gehäuseboden wird nicht gelöst. 1. Entfernen Sie mit einem Kreuzschlitz-Schraubendreher der Größe 2 die beiden Schrauben an der Oberseite des Ansaugrauchmelders (Schritt 1). 2.
- Seite 15 5. Heben Sie den Gehäusedeckel vom Gehäuseboden ab (B). Achten Sie dabei auf das Verbindungskabel (Schritt 3). Der Gehäusedeckel ist demontiert. Der demontierte Gehäusedeckel kann am Gehäuseboden eingehängt werden. Einhängen des demontierten Gehäusedeckels am Gehäuseboden Falls das Verbindungskabel gelöst werden soll, ist zuerst die Stromzufuhr abzuschalten und dann das Kabel an der Schnittstellenkarte zu lösen.
- Seite 16 Markierungen an Gehäusedeckel und Gehäuseboden 1. Drücken Sie den Gehäusedeckel in Pfeilrichtung auf den Gehäuseboden, bis der Gehäusedeckel einrastet. 2. HINWEIS! Einklemmen des Verbindungskabels zwischen Gehäuseboden und Gehäusedeckel. Beschädigung des Kabels! Achten Sie beim Schließen des Gehäusedeckels auf das Verbindungskabel. 3.
-
Seite 17: Led- Und Summer-Test
LED- und Summer-Test Beim Test wird Folgendes geprüft: Funktionstest der Anzeige des Melders LED Leuchttest in drei Helligkeitsstufen Ton des Summers in drei unterschiedlichen Schallpegeln Der Test wird mit dem Taster ausgelöst und das Ergebnis mit den LEDs angezeigt. -
Seite 18: Störungen
Störungen Störungen werden an der Frontanzeige signalisiert. Bei Unsicherheit wird empfohlen, einen LED- und Summer-Test durchzuführen. Beim Test wird Folgendes geprüft: Funktionstest der Anzeige des Melders LED Leuchttest in drei Helligkeitsstufen Ton des Summers in drei unterschiedlichen Schallpegeln ... -
Seite 19: Störungstabelle
Störungstabelle Störung/Problem Mögliche Ursache Abhilfe Der Ansaugrauchmelder wird Reihenfolge beim Schalten Sie die Melderlinie ab. nicht von der Einschalten/Starten nicht Schalten Sie das externe Netzteil Brandmelderzentrale erkannt beachtet des Ansaugrauchmelders ein. Starten Sie anschließend die Melderlinie neu. Luftstromanzeige geht nicht vom Loch oder Riss im Prüfen Sie das Rohrsystem auf gelben in den grünen Bereich. -
Seite 20: Störungsanalyse
Störungsanalyse Bei Störungen leuchtet die Anzeige . Die Störungsart wird auf Abruf angezeigt. Hierzu ist ein LED- und Summer-Test [➙ 17] durchzuführen. Nach Abschluss der LED-Testsequenz leuchtet die "Störungsanzeige" zusammen mit der entsprechenden LED für ca. 3 Sekunden. Störungsarten Leuchtposition Leuchtposition Störungsart Bauteil des Melders defekt... - Seite 21 A6V10334441_a_de_CH Building Technologies Fire Safety 27.11.2015...
-
Seite 22: A6V10334441_A_De_Ch
Herausgegeben von Siemens Schweiz AG Building Technologies Division BT EU ZS SSP SFT FEG Industriestrasse 22 CH-8604 Volketswil Tel. +41 58 557 87 00 © 2011-2013 Copyright Siemens Schweiz AG www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten. Dokument-ID A6V10334441_a_de_CH Bedienungsanleitung FDA241 Ausgabe...
