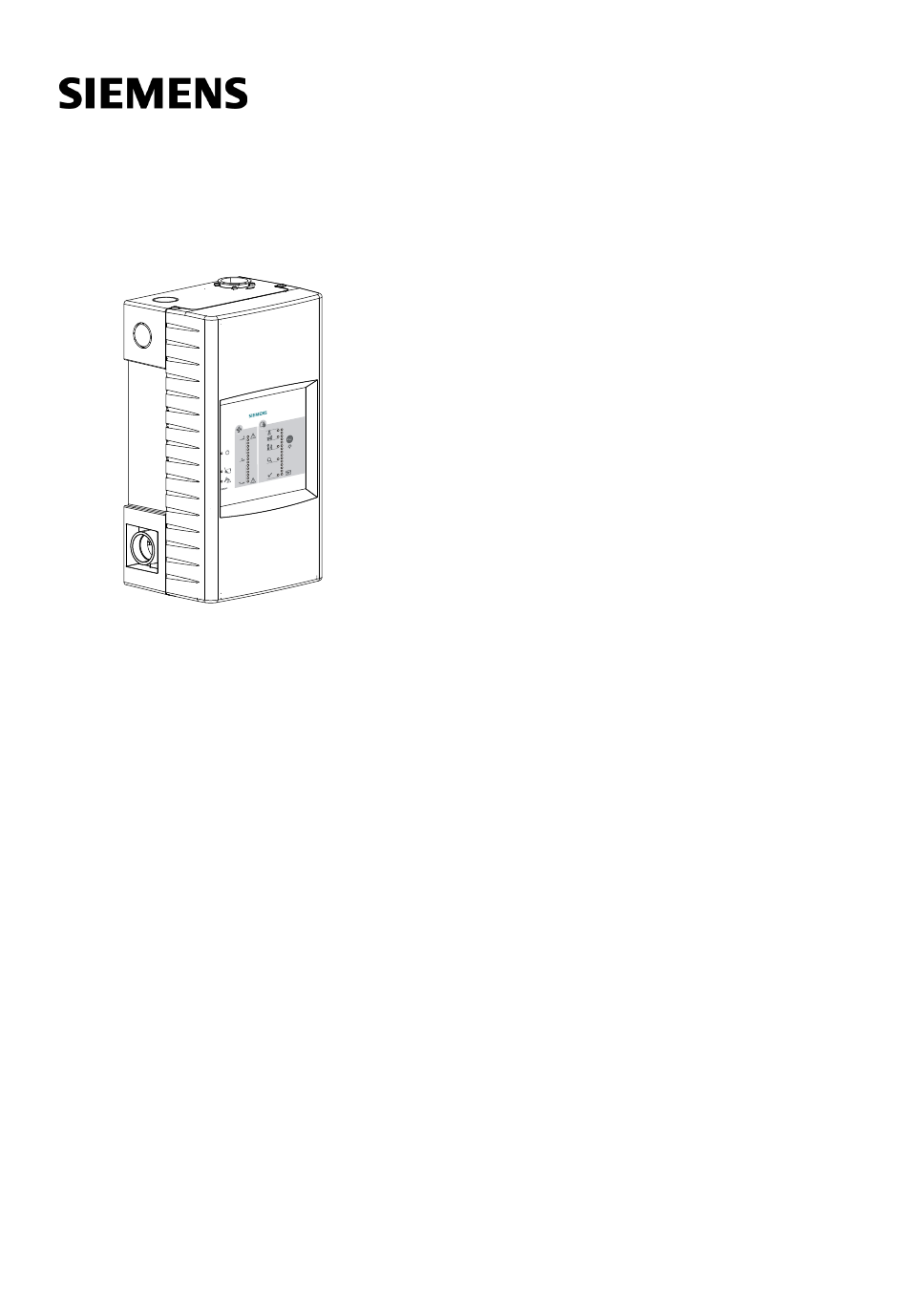

- Seite 1 Rohrsystem für Ansaug-Rauchmelder FDA241, FDA221 Projektierung Montage Smart Infrastructure A6V10334435_h_de_-- 2020-04-07...
- Seite 2 Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Herausgegeben von: Siemens Schweiz AG Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724-2424 www.siemens.com/buildingtechnologies Ausgabe: 2020-04-07 Dokument-ID: A6V10334435_h_de_-- © Siemens Schweiz AG, 2011 2 | 54 A6V10334435_h_de_--...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Dokument ................Fachbegriffe....................Mitgeltende Dokumente................Änderungshistorie..................Sicherheit....................Sicherheitshinweise.................. Sicherheitsvorschriften zur Arbeitsweise..........Eingehaltene Normen und Richtlinien ............Release Notes ..................Systembeschreibung ................Varianten der Luftansaugung ..............3.1.1 Direktes Ansaugen der Luft ............3.1.2 Typische Installation unterhalb der Decke ........3.1.3 Typische Installation in Zwischenboden oder Kanal.... - Seite 4 4.13 Rohre an der Decke verlegen (Standard)..........4.14 Rohre in Zwischenboden oder Kanal verlegen......... 4.15 Standrohre verlegen ................. 4.16 Ansaugöffnungen ..................4.17 Umgebungsbedingungen ................. 4.18 Bedingungen im Raum ................4.19 Hohe, offene Hallen und Räume .............. 4.20 Hohlräume in Decken und Böden............. Montage / Installation ................
-
Seite 5: Zu Diesem Dokument
Zu diesem Dokument 1 Zu diesem Dokument Ziel und Zweck Dieses Dokument enthält Informationen zur Projektierung und Montage des Rohrsystems für die folgenden Siemens Ansaug-Rauchmelder: ● FDA241 ● FDA221 Informationen zur Montage, Konfiguration und Inbetriebsetzung des Melders finden Sie im Technischen Handbuch zum Ansaug-Rauchmelder. Siehe Kapitel 'Mitgeltende Dokumente [➙ 7]'. -
Seite 6: Quellsprache Und Referenzdokument
Zu diesem Dokument Quellsprache und Referenzdokument ● Die Quellsprache/Originalsprache des Dokuments ist Deutsch (de). ● Die Referenzversion dieses Dokuments ist die internationale Version in englischer Sprache. Die internationale Version ist nicht lokalisiert. Dokumentidentifikation Die Dokument-ID ist wie folgt zusammengesetzt: ID-Kodierung Beispiele ID_Änderungsindex_Sprache_LAND A6V10215123_a_de_DE... -
Seite 7: Fachbegriffe
Installation, Bedienung, Konfiguration 'ASD Configuration Tool FXS2051' A6V10344957 Installation 'ASD Asyst-Tool FXS2055' A6V10340094 Benutzeranleitung 'ASD Asyst-Tool FXS2055' A6V10728226 Benutzeranleitung 'ASD Asyst-Tool V2 FXS2056' A6V10345654 Montage, Installation Ansaug-Rauchmelder FDA241, FDA221 A6V10334410 Technisches Handbuch Ansaug-Rauchmelder FDA241, FDA221 A6V10877841 Montage ASD-Filterbox FDAZ292 A6V10334435_h_de_-- 7 | 54... -
Seite 8: Änderungshistorie
Zu diesem Dokument Änderungshistorie 1.3 Änderungshistorie Die Version des Referenzdokuments gilt für alle Sprachen, in die das Referenzdokument übersetzt ist. Die Erstausgabe einer Sprach- und/oder einer Ländervariante kann z. B. die Version 'd' sein anstatt 'a', wenn das Referenzdokument bereits in dieser Version ist. -
Seite 9: Sicherheit
Sicherheit Sicherheitshinweise 2 Sicherheit 2.1 Sicherheitshinweise Zum Schutz von Personen und Sachgütern müssen Sie die Sicherheitshinweise beachten. Die Sicherheitshinweise in diesem Dokument enthalten folgende Elemente: ● Symbol für Gefahr ● Signalwort ● Art und Quelle der Gefahr ● Folgen beim Eintreten der Gefahr ●... -
Seite 10: Sicherheitsvorschriften Zur Arbeitsweise
Maßnahmen/Verbote zur Vermeidung der Gefahr 2.2 Sicherheitsvorschriften zur Arbeitsweise Landesspezifische Normen, Vorschriften und Gesetze Siemens Produkte werden nach relevanten europäischen und internationalen Sicherheitsnormen entwickelt und produziert. Gelten am Betriebsort zusätzliche landesspezifische oder örtliche Sicherheitsnormen oder Gesetze für die Projektierung, die Montage, die Installation, den Betrieb oder die Entsorgung des Produkts, so müssen Sie diese zusätzlich zu den Sicherheitsvorschriften in der... -
Seite 11: Montage, Installation, Inbetriebsetzung Und Wartung
Änderungen an der Systemauslegung und an den Produkten Änderungen an der Anlage und an einzelnen Produkten können zu Störungen, einer fehlerhaften Funktion und zu Sicherheitsrisiken führen. Für Änderungen oder Ergänzungen müssen Sie von Siemens und den entsprechenden Sicherheitsbehörden eine schriftliche Zustimmung einholen. Komponenten und Ersatzteile ●... -
Seite 12: Missachten Der Sicherheitsvorschriften
Batterien müssen umweltgerecht entsorgt werden. Halten Sie die landesspezifischen Richtlinien und Vorschriften ein. Missachten der Sicherheitsvorschriften Siemens Produkte sind für den sachgemäßen Einsatz konzipiert und vor der Auslieferung auf eine einwandfreie Funktion geprüft worden. Für Personenschäden oder Sachschäden, die durch Missbrauch oder Missachtung der in der Dokumentation aufgeführten Instruktionen oder Warnhinweise entstehen, lehnt... -
Seite 13: Systembeschreibung
Systembeschreibung 3 Systembeschreibung Ansaug-Rauchmelder werden zur frühzeitigen Erkennung von rauchbildenden Bränden in Räumen und Einrichtungen eingesetzt. Sie eignen sich insbesondere für Anwendungen, bei denen Punktmelder an ihre Grenzen stoßen und nicht oder nur mit Einschränkungen eingesetzt werden können. Der Ansaug-Rauchmelder entnimmt kontinuierlich Luft über ein angeschlossenes Rohrsystem mit definierten Ansaugöffnungen aus dem überwachten Raum. -
Seite 14: Anschluss Externer Geräte
Systembeschreibung – Elektrische Installationen – Gas- und Wasserleitungen ● Informationen über den Verwendungszweck des zu überwachenden Bereichs müssen vorhanden sein, insbesondere über die dort vorhandenen Brandlasten. ● Kenntnisse im Umgang mit der Software 'Voralarm Voralarm'. ● Die Anzahl und Aufteilung der Brandabschnitte im betroffenen Gebäude müssen bekannt sein. - Seite 15 Die Auswahl der Topologie ist von folgenden Faktoren abhängig: ● Größe des Überwachungsbereichs – Bei Verwendung des Ansaug-Rauchmelders FDA221: bis max. 500 m² – Bei Verwendung des Ansaug-Rauchmelders FDA241: bis max. 800 m² ● Geometrie des Überwachungsbereichs (z. B. Raumform, Mauervorsprünge, Zwischendecken) Die folgende Tabelle zeigt schematisch verschiedene Topologien: Topologie...
-
Seite 16: Varianten Der Luftansaugung
Systembeschreibung Varianten der Luftansaugung 3.1 Varianten der Luftansaugung ● Standard-Rohrsystem – Saugt Luft unterhalb der Decke an – Saugt Luft aus Zwischenboden/Zwischendecken an – Saugt Luft von oben aus den Schränken an [➙ 22] ● Kapillarrohre – Saugt Luft von Stellen an, die nicht direkt vom Rohrsystem berührt werden [➙ 18] ●... -
Seite 17: Typische Installation In Zwischenboden Oder Kanal
Systembeschreibung Varianten der Luftansaugung 3.1.3 Typische Installation in Zwischenboden oder Kanal Üblicherweise wird die Luft durch ein Rohrsystem abgesaugt. Hierzu werden Rohre mit Ansaugöffnungen im Zwischenboden oder Kanal befestigt. Befestigung an vorhandenen Bauteilen Standrohre Kunststoffschellen auf Halterungen Siehe auch Rohre in Zwischenboden oder Kanal verlegen [➙ 42] Standrohre verlegen [➙... -
Seite 18: Ansaugen Der Luft Über Kapillarrohre
Systembeschreibung Varianten der Luftansaugung 3.1.4 Ansaugen der Luft über Kapillarrohre Die Ansaugöffnung kann durch ein Kapillarrohr mit dem überwachten Raum verbunden sein. Damit kann das Ansaugen von Luft an Stellen im Überwachungsbereich erfolgen, die nicht direkt vom Rohrsystem berührt werden. Anzahl, Verteilung und Durchmesser der Ansaugöffnungen in den Rohren müssen für jeden Anwendungsfall einzeln projektiert werden. -
Seite 19: Primäre Und Sekundäre Luftaufnahme
Systembeschreibung Varianten der Luftansaugung 3.1.5 Primäre und sekundäre Luftaufnahme Primäre Luftaufnahme Bei Räumen mit Klimaanlage oder Lüftungsanlage (4) erfolgt die primäre Luftaufnahme (1) an der Absaugstelle (3) oder im Absaugkanal. So kann der Rauch schnell detektiert werden. Sekundäre Luftaufnahme Bei abgeschalter Klimaanlage oder Lüftungsanlage wird der Rauch durch das sekundäre Rohrsystem (2) detektiert. -
Seite 20: Raumschutz
Systembeschreibung Raumschutz 3.2 Raumschutz Zur Überwachung von Räumen wird das Rohrsystem in der für den Anwendungsfall geeigneten Topologie im Raum verlegt. Ziel ist, eine große Fläche konstant zu überwachen. Abb. 3: Raumschutz mit zwei Ansaug-Rauchmeldern Ansaug-Rauchmelder mit Rohrsystem an Ansaug-Rauchmelder mit Rohrsystem in der Decke Zwischenboden 20 | 54... -
Seite 21: System Zur Luftansaugung
Systembeschreibung System zur Luftansaugung 3.3 System zur Luftansaugung Beispiel für ein Rohrsystem zur Luftansaugung Abb. 4: Rohrsystem 1 Überwachter Raum 4 Ansaug-Rauchmelder 2 Rohre und Fittings 5 Auslassleitung als Rückführleitung (Option) 3 Schlauch 6 Auslassleitung (Option) A6V10334435_h_de_-- 21 | 54... -
Seite 22: Einrichtungsschutz
Systembeschreibung Einrichtungsschutz 3.4 Einrichtungsschutz Ziel des Einrichtungsschutzes ist, ein Objekt direkt zu überwachen. Beispiele für direkt überwachte Objekte: ● Schaltschränke ● Server ● Telefonvermittlungs-Einrichtungen Abb. 5: Beispiele für die Verlegung des Rohrsystems auf Schaltschränken (oben) und direkt durch Schaltschränke (unten) Ansaugen von Luft über Kapillarrohre Direktes Ansaugen von Luft 22 | 54... -
Seite 23: Wasserabscheider Im Rohrsystem
Systembeschreibung Wasserabscheider im Rohrsystem 3.5 Wasserabscheider im Rohrsystem Bei stark wechselnden Umgebungsbedingungen, bei denen sich Kondenswasser im Rohrsystem bilden kann, muss ein Wasserabscheider verwendet werden. Der Wasserabscheider sammelt das Kondenswasser. Das Kondenswasser muss über eine Ablassöffnung im Wasserabscheider abgelassen werden. Das angesammelte Kondenswasser darf nicht in den Luftstrom gelangen und muss rechtzeitig entleert werden. -
Seite 24: Asd-Filterbox Im Rohrsystem
ASD-Filterbox im Rohrsystem 3.6 ASD-Filterbox im Rohrsystem Die ASD-Filterbox FDAZ292 wird in Umgebungen mit hoher Staubkonzentration eingesetzt. Sie wird vor die Ansaug-Rauchmelder FDA241 und FDA221 ins Rohrsystem eingebaut und schützt die Ansaug-Rauchmelder vor Verschmutzung. Die ASD-Filterbox filtert Staub- und Schmutzpartikel aus dem Rohrsystem, bevor sie in die Ansaug-Rauchmelder gelangen. -
Seite 25: Komponenten Des Rohrsystems
Systembeschreibung Komponenten des Rohrsystems 3.7 Komponenten des Rohrsystems In den folgenden Kapiteln sind verschiedene Komponenten und Hilfsmittel zum Aufbau eines Rohrsystems für Ansaug-Rauchmelder beschrieben. Überprüfen Sie vor dem Beginn der Projektierung, ob es lokale oder nationale Vorschriften für die Auswahl des Rohrsystems gibt! Das Symbol wird verwendet, wenn keine Grafik zu einem Zubehörteil vorhanden ist. -
Seite 26: Verzweigungen Und Bögen
Systembeschreibung Komponenten des Rohrsystems 3.7.2 Verzweigungen und Bögen Bogen 90° ● Für Richtungsänderungen im Rohrsystem ● Bogenwinkel 90° ● Flansche zur Rohraufnahme an beiden Enden ● Die Rohre werden mit dem Bogen verklebt ● Empfehlung: Verwenden Sie einen Bogen mit einem möglichst großen Radius, z. B. 70 mm ●... -
Seite 27: Befestigungen
Systembeschreibung Komponenten des Rohrsystems 3.7.5 Befestigungen Kunststoffschelle ● Zur Befestigung der Rohre an Wand oder Decke ● Einfache Befestigung der Kunststoffschellen mit nur einer Schraube oder mit Kabelbindern ● Werkzeuglose Montage und Demontage des Rohres ● Werkstoff: In Abhängigkeit von den Umgebungsbedingungen typischerweise PVC oder ABS 3.7.6 Werkzeuge... -
Seite 28: Freiblaseinheit
Möglicher Lieferant einer Freiblaseinheit: Techconnect UG Rhinstraße 137A D-10305 Berlin www.techconnect.de Eigenschaften der Freiblaseinheit ● Automatisiertes Freiblasen ● Ansteuerung wahlweise über den Ansaug- Rauchmelder FDA241 oder eine interne SPS ● Einstellbare Freiblaszyklen ● Ausgangsdruck: max. 6,5 bar ● Betriebsspannung: DC 24 V 3.7.10 ASD-Filterbox ASD-Filterbox ●... -
Seite 29: Projektierung
Projektierung Schritte zur Projektierung 4 Projektierung Die Projektierung des Rohrsystems erfolgt mit der Software 'Voralarm Voralarm'. Eine detaillierte Beschreibung der Software finden Sie im Dokument A6V10728226. Siehe Kapitel 'Mitgeltende Dokumente [➙ 7]'. Die Projektierung des Rohrsystems sollte vor der Montage und Installation des Ansaug-Rauchmelders und der elektrischen Anlagen und Einrichtungen vollständig abgeschlossen sein. -
Seite 30: Ortsbesichtigung
Projektierung Ortsbesichtigung – Berechnen Sie mit der Software 'Voralarm Voralarm' die Details des Rohrsystems. 6. Prüfen Sie die Einhaltung der Anforderungen. a Die geforderte Empfindlichkeit des Ansaug-Rauchsystems ist erreicht. a Die Projektierungsgrenzen sind eingehalten. a Die Umweltanforderungen am Einsatzort sind berücksichtigt. a Die Kundenanforderungen sind eingehalten. -
Seite 31: Rohrsystem Konzipieren
Projektierung Rohrsystem konzipieren 4.4 Rohrsystem konzipieren Für eine effektive Gestaltung berücksichtigen Sie Folgendes: ● Rohrlänge ● Anzahl der Ansaugöffnungen ● Größe der Endkappen ● Anzahl und Radius der Bögen ● Anzahl der Rohre ● Länge der Kapillarrohre ● Größe der Bögen und Verzweigungen ●... -
Seite 32: Anwendung Der Normen Für Konventionelle Melder
Projektierung Anwendung der Normen für konventionelle Melder 4.6 Anwendung der Normen für konventionelle Melder Jede Ansaugöffnung entspricht der Position eines Rauchmelders. Prüfen Sie vor der Projektierung und Installation, ob die geltenden Normen ausreichend berücksichtigt sind. Berücksichtigen Sie bei der Planung des Rohrnetzes die Luftbewegungen im Raum und die Detektionsfläche der Ansaugöffnungen. -
Seite 33: Netz Zur Überwachten Fläche
Projektierung Netz zur überwachten Fläche 4.7 Netz zur überwachten Fläche Legen Sie ein Netz mit den Ansaugöffnungen über die zu überwachende Fläche. Abb. 9: Lagebestimmung der Ansaugöffnungen Ansaugöffnung Netz Bestimmen Sie die Lage und Topologie der Rohre. 2.5 m 2.5 m 2.5 m 2.5 m Abb. -
Seite 34: Topologie Des Rohrsystems
Projektierung Topologie des Rohrsystems 4.8 Topologie des Rohrsystems Wählen Sie die geeignete Topologie und berücksichtigen Sie dabei Folgendes: Merkmal Hinweis Rohrlänge Kurze Rohrlänge bedeutet kurze Reaktionszeit. Anzahl der Bögen Weniger Bögen bedeuten weniger Kurven und bessere laminare Strömung. Anzahl der Verzweigungen Jede Verzweigung verbindet Luftströme. Anzahl der Durch die Anzahl der Ansaugöffnungen kann die Ansaugöffnungen... -
Seite 35: Rohrsystem
Projektierung Rohrsystem 4.9 Rohrsystem Es ist wichtig, dass das Rohrsystem eine sichere Detektion eines Brands gewährleistet. Das nachfolgende Beispiel zeigt ein Rohrsystem mit jeweils 3 bzw. 6 Ansaugöffnungen und symmetrischer bzw. asymmetrischer Anordnung. Die Durchmesser der Ansaugöffnungen und die Öffnungen in den Endkappen werden mit der Software 'Voralarm Voralarm' berechnet. -
Seite 36: Richtungsänderung Im Rohrsystem
Die maximale erlaubte Anzahl von Rohrleitungsästen und die Gesamtlänge des Rohrsystems sind einzuhalten. ● Weitere Informationen finden Sie im Kapitel 'Projektierungsgrenzen [➙ 38]'. max. 30 m max. 60 m FDA221 FDA241 max. 25 m max. 60 m max. 25 m max. 60 m max..m max..m max. - Seite 37 Projektierung Rohrsystem Mit zwei Bögen Mit sechs Bögen Sonderfälle Kann das Rohrsystem aus baulichen Gründen nicht in Übereinstimmung mit den Anforderungen gebracht werden, konsultieren Sie den für Sie zuständigen Produktspezialisten. A6V10334435_h_de_-- 37 | 54...
-
Seite 38: Projektierungsgrenzen
'FXS2056 ASD Asyst‑Tool V2' (siehe auch obige Tabelle). ● Bei Räumen mit erhöhtem Risiko (Räume mit Lüftungsanlagen) reduziert sich die überwachte Fläche auf 270…540 m² bei FDA241 (170…340 m² bei FDA221). Die maximale überwachte Fläche ist abhängig von der ausgewählten Topologie und der gesamten, maximalen Rohrlänge. -
Seite 39: Empfindlichkeit Bestimmen
Projektierung Empfindlichkeit bestimmen 4.11 Empfindlichkeit bestimmen Am Ansaug-Rauchmelder ist die Empfindlichkeit für die Alarmschwelle der Parametersätze eingestellt. Mit dieser Empfindlichkeit wird der Luftstrom gemessen, der Luft aus allen Ansaugöffnungen und den Endkappen enthält. Die Empfindlichkeit an einer einzelnen Ansaugöffnung ergibt sich aus deren Anteil am gesamten Luftstrom. -
Seite 40: Längenänderung Im Rohrsystem Durch Temperaturänderung
Projektierung Längenänderung im Rohrsystem durch Temperaturänderung 4.12 Längenänderung im Rohrsystem durch Tempera- turänderung Die Längen der Rohre ändern sich bei Temperaturänderung. ● Bei Temperaturerhöhung dehnen sich die Rohre aus und werden länger. ● Bei Temperaturerniedrigung verkürzen sich die Rohre. Die Längenänderung ist bei der Montage zu beachten. Die Halterungen und Fixpunkte der Rohrbefestigung sind entsprechend zu gestalten, damit sich die Rohre ohne Behinderung ausdehnen können. -
Seite 41: Rohre An Der Decke Verlegen (Standard)
Projektierung Rohre an der Decke verlegen (Standard) 4.13 Rohre an der Decke verlegen (Standard) Verwenden Sie für das Rohrsystem die Komponenten des Rohrsystems [➙ 25]. Die Befestigung unter der Decke erfolgt mit den Kunststoffschellen. ● Der Abstand des Rohres zur Decke soll 25…100 mm sein. ●... -
Seite 42: Rohre In Zwischenboden Oder Kanal Verlegen
Projektierung Rohre in Zwischenboden oder Kanal verlegen 4.14 Rohre in Zwischenboden oder Kanal verlegen Die Rohre können in einen Zwischenboden oder Kanal verlegt werden. ● Der maximale Abstand (a) zwischen zwei Haltepunkten beträgt 200 cm. Bei stark schwankenden Temperaturen und bei Vibrationen ist der maximale Abstand zwischen zwei Haltepunkten 30 cm. -
Seite 43: Standrohre Verlegen
Projektierung Standrohre verlegen 4.15 Standrohre verlegen In manchen Hohlräumen oder Schächten behindern Leitungen oder Kabel den freien Luftstrom zu den Ansaugöffnungen in den Rohren. Deshalb dürfen dort keine Ansaugöffnungen in den Rohren sein. Durch Standrohre kann die Luft ohne Behinderung aufgenommen werden. 4.16 Ansaugöffnungen Ansaugöffnungen in Rohren Die Ansaugöffnungen haben typischerweise einen Durchmesser von 3 mm bei... -
Seite 44: Umgebungsbedingungen
Projektierung Umgebungsbedingungen 4.17 Umgebungsbedingungen Umgebungsbedingungen können das Ansaugverhalten des Rohrsystems beeinflussen. Prüfen Sie folgende Faktoren: ● Hohe Luftgeschwindigkeiten ● Häufige Luftwechsel ● Schwankungen des Luftdrucks ● Änderungen der Lufttemperatur ● Strahlungswärme ● Hohe Luftfeuchte ● Vibrationen Möglicherweise muss aufgrund der Umgebungsbedingungen ein alternatives Material für das Rohrsystem verwendet werden. -
Seite 45: Montage / Installation
Montage / Installation Grundsätze zur Montage 5 Montage / Installation Die Projektierung des Rohrsystems sollte vor der Montage und Installation des Ansaug-Rauchmelders und der elektrischen Anlagen und Einrichtungen vollständig abgeschlossen sein. Alle Rohrleitungen müssen nach lokalen und nationalen Vorgaben und Richtlinien montiert werden. Die Software 'Voralarm Voralarm' liefert folgende Daten, die für die Montage des Rohrsystems relevant sind: ●... -
Seite 46: Rohrsystem Installieren
Montage / Installation Rohrsystem installieren ● Die Verbindung in den Ansaug-Rauchmelder muss aus Wartungsgründen lösbar sein und darf nicht geklebt werden. ● Ändern sich die klimatischen Bedingungen im überwachten Raum gegenüber der ursprünglichen Projektierung, so verschlechtert sich die Effizienz und Zuverlässigkeit des Brandmeldesystems mit Ansaug-Rauchmelder. Solche Änderungen sind: –... -
Seite 47: Kürzen Der Rohre
Montage / Installation Rohrsystem installieren 5.2.1 Kürzen der Rohre HINWEIS Späne und Staub im Rohrsystem Beeinflussung der Detektionseigenschaften des Ansaug-Rauchmelders ● Kürzen Sie die Rohre nur mit einem Rohrschneider. ● Verwenden Sie keine Säge oder andere spanabhebende Werkzeuge. ● Reinigen Sie die Rohre von Spänen oder Verunreinigungen durch Freiblasen. Die Projektierung des Rohrsystems ist abgeschlossen. -
Seite 48: Verbinden Von Rohren Und Fittings
Montage / Installation Rohrsystem installieren 5.2.2 Verbinden von Rohren und Fittings WARNUNG Leicht entflammbare Lösungsmittel im Klebstoff Brandgefahr bei Kontakt mit offenem Feuer oder heißen Oberflächen ● Beim Verarbeiten des Klebstoffs sind Rauchen, Feuer und offenes Licht verboten! ● Sorgen Sie für eine gute Belüftung des Raums, in dem der Klebstoff verarbeitet wird. -
Seite 49: Montage Von Endkappen
Montage / Installation Rohrsystem installieren 5.2.3 Montage von Endkappen Kleben Sie auf jedes offene Ende des Rohrsystems eine Endkappe, wie im Kapitel 'Verbinden von Rohren und Fittings [➙ 48]' sinngemäß beschrieben. In jeder Endkappe muss eine Ansaugöffnung angebracht werden. Die Ansaugöffnungen in den Endkappen haben üblicherweise einen größeren Durchmesser als die Ansaugöffnungen der Rohre. -
Seite 50: Bohren Der Ansaugöffnungen
Montage / Installation Rohrsystem installieren 5.2.5 Bohren der Ansaugöffnungen Durchmesser und Position der Ansaugöffnungen im Rohrsystem und in den Endkappen werden bei der Projektierung festgelegt. Nach der Montage des Rohrsystems werden die Ansaugöffnungen gebohrt. Hinweise zum Bohren der Ansaugöffnungen Beim Bohren der Ansaugöffnungen müssen Sie Folgendes beachten: ●... -
Seite 51: Rohrsystem Mit Ansaug-Rauchmelder Verbinden
Montage / Installation Rohrsystem installieren Abb. 17: Anordnung von Bohrungen außerhalb von Fittings Siehe auch Label für Ansaugöffnungen [➙ 26] Endkappen [➙ 26] 5.2.6 Rohrsystem mit Ansaug-Rauchmelder verbinden HINWEIS Verbindung zwischen Rohrsystem und Ansaug-Rauchmelder Beschädigung des Rohrsystems und/oder des Ansaug-Rauchmelders ● Verkleben Sie das Rohrsystem nicht mit dem Ansaug-Rauchmelder! Falls für Wartungsarbeiten oder Reparaturen das Rohrsystem vom Ansaug- Rauchmelder getrennt werden muss, können Komponenten beschädigt werden. -
Seite 52: Index
Index Index Ansaugen der Luft Labels Direkt ............ 16 Ansaugöffnungen ........ 50 Ins Rohrsystem ........... 16 Ansaugen von Luft Obs.............. 39 In Kapillarrohre .......... 18 Originalsprache .......... 6 Ansaugöffnungen Bohren............ 50 Labels............ 50 Projektierung Anwendungsbeispiele ........ 13 Voraussetzungen ........ 13 ASD Asyst-Tool .......... 13 Quellsprache ............ 6 Befestigungsschellen ........ 49 Bohren Raumschutz ............. 20 Ansaugöffnungen ........ 50 Rohrsystem ............ 13 Endkappen .......... 50... - Seite 53 A6V10334435_h_de_-- 53 | 54...
- Seite 54 © Siemens Schweiz AG, 2011 Herausgegeben von Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies A6V10334435_h_de_--...
