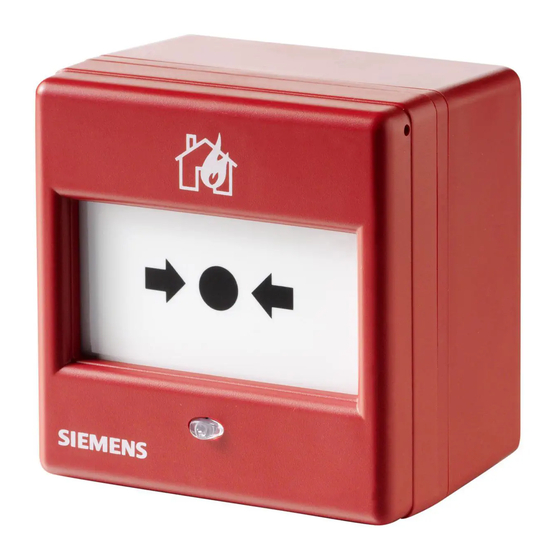

Zu diesem Dokument 1 Zu diesem Dokument Übersicht Die Funk-Handfeuermelder FDM275 und FDM275(F) sind für den Einsatz an Orten im Haus vorgesehen, wo ein Brand durch Personen erkannt werden kann und diese einen Alarm manuell auslösen können. Die Funk-Handfeuermelder FDM275 und FDM275(F) bestehen aus einem Gehäuse, einem Schaltungseinsatz und einem Batteriepack.
Montage des Funk-Handfeuermelders FDM275 2 Montage und Installation 2.1 Montage des Funk-Handfeuermelders FDM275 Befestigen Sie den Funk-Handfeuermelder FDM275 in einer Höhe von 0,9…1,6 m auf einer planen Oberfläche. Beachten Sie landesspezifische Vorschriften für die exakte Montagehöhe! Abb. 1: Öffnen des Gehäuses mit dem Schlüssel FDMK295 w Die Position des Funk-Handfeuermelders FDM275 ist festgelegt.
Das Funk-Gateway ist aktiviert und in Wartungsbetrieb geschaltet. 1. Entnehmen Sie am Typenschild (3) des Schaltungseinsatzes den Aufkleber mit der Seriennummer. Markieren Sie mit dem Aufkleber die Position des Funk- Handfeuermelders FDM275 im Lageplan. 2. Beschriften Sie den Batteriepack (2) mit dem aktuellen Datum. 7 | 18...
Seite 8
Batteriestecker (5) an. a Der interne Alarmindikator (10) leuchtet rot. a Nach weiteren 10 Sekunden signalisiert der Funk-Handfeuermelder FDM275, dass er nicht im Gehäuse montiert ist und der interne Alarmindikator blinkt alle zwei Sekunden: – Die Blinkfarbe rot zeigt die Werkseinstellung.
Rasten Sie den Schutzdeckel FDMC295 (2) in die hierfür vorgesehenen Vertiefungen im Gehäusedeckel (1) ein. Siehe auch Kapitel 'Schutzdeckel FDMC295'. a Der Schutzdeckel ist montiert. Abb. 3: Montage des Schutzdeckels FDMC295 1 Funk-Handfeuermelder FDM275 2 Schutzdeckel Siehe auch 2 Schutzdeckel FDMC295 [➙ 12] 9 | 18...
Montage und Installation Kunststoffeinsatz durch Glaseinsatz ersetzen 2.4 Kunststoffeinsatz durch Glaseinsatz ersetzen Wechseln Sie von Kunststoffeinsatz auf Glaseinsatz wie folgt: w Die Melderlinie, auf der der Handfeuermelder angeschlossen ist, ist abgeschaltet. 1. Entfernen Sie mit dem Schlüssel den Gehäusedeckel [➙ 6]. 2.
Spezifikationen Technische Daten 4 Spezifikationen 4.1 Technische Daten Informationen zu Zulassungen, zur CE-Kennzeichnung und zu relevanten EU-Richtlinien für diese(s) Gerät(e) finden Sie in folgendem(n) Dokument(en), siehe Kapitel 'Mitgeltende Dokumente': ● Dokument A6V10271323 Gerätecharakteristika Melderdiagnose Mit FXS2061 SWING Tool oder angeschlossener Brandmeldezentrale Art der Alarmauslösung Typ A (direkte Auslösung) Funk...
Seite 15
Spezifikationen Technische Daten Umgebungsbedingungen Einsatzort Im Gebäude/Indoor Betriebstemperatur -10…+55 °C Lagertemperatur -30…+75 °C Luftfeuchte ≤95 % rel. Schutzarten (IEC 60529): IP24D Elektromagnetische Verträglichkeit: 160 V/m ● 10 kHz…100 kHz 30 V/m ● 100 kHz…2,5 GHz Mechanische Daten Gewicht: 0,216 kg Material Gehäuse Rot =>...
Spezifikationen Abmessungen 4.2 Abmessungen 86.8 36.5 4.3 Lochbild 25.4 25.4 A, B = 5.3 mm 16 | 18 Building Technologies A6V10401114_f_de_-- Fire Safety 2018-11-19...
Spezifikationen Umweltverträglichkeit und Entsorgung 4.4 Umweltverträglichkeit und Entsorgung Dieses Gerät ist mit Materialien und Verfahren hergestellt, die bestmöglich den aktuellen Standards im Umweltschutz entsprechen. Konkret wurden folgende Maßnahmen umgesetzt: ● Einsatz wiederverwertbarer Materialien ● Verwendung halogenfreier Kunststoffe ● Elektronikteile und Kunststoff sind trennbar Größere Kunststoffteile sind gekennzeichnet nach ISO 11469 und ISO 1043.
