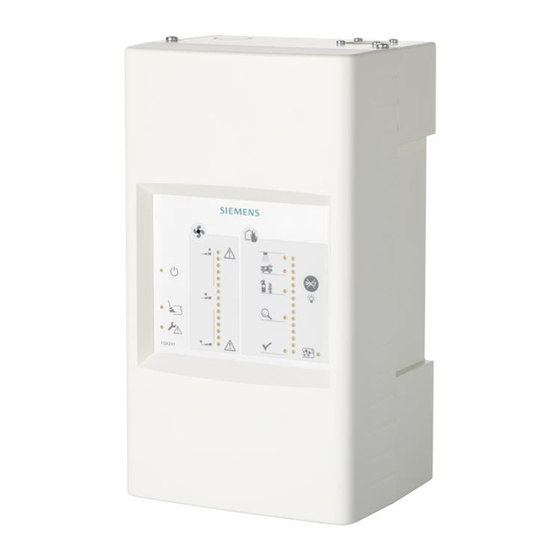

Siemens FDA241 Technisches Handbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Rauchmelder
  5. FDA241
  6. Technisches handbuch

Siemens FDA241 Technisches Handbuch

Ansaug-rauchmelder
Vorschau ausblenden Andere Handbücher für FDA241:
Inhaltsverzeichnis

Werbung

Quicklinks

FDA241, FDA221
Ansaug-Rauchmelder

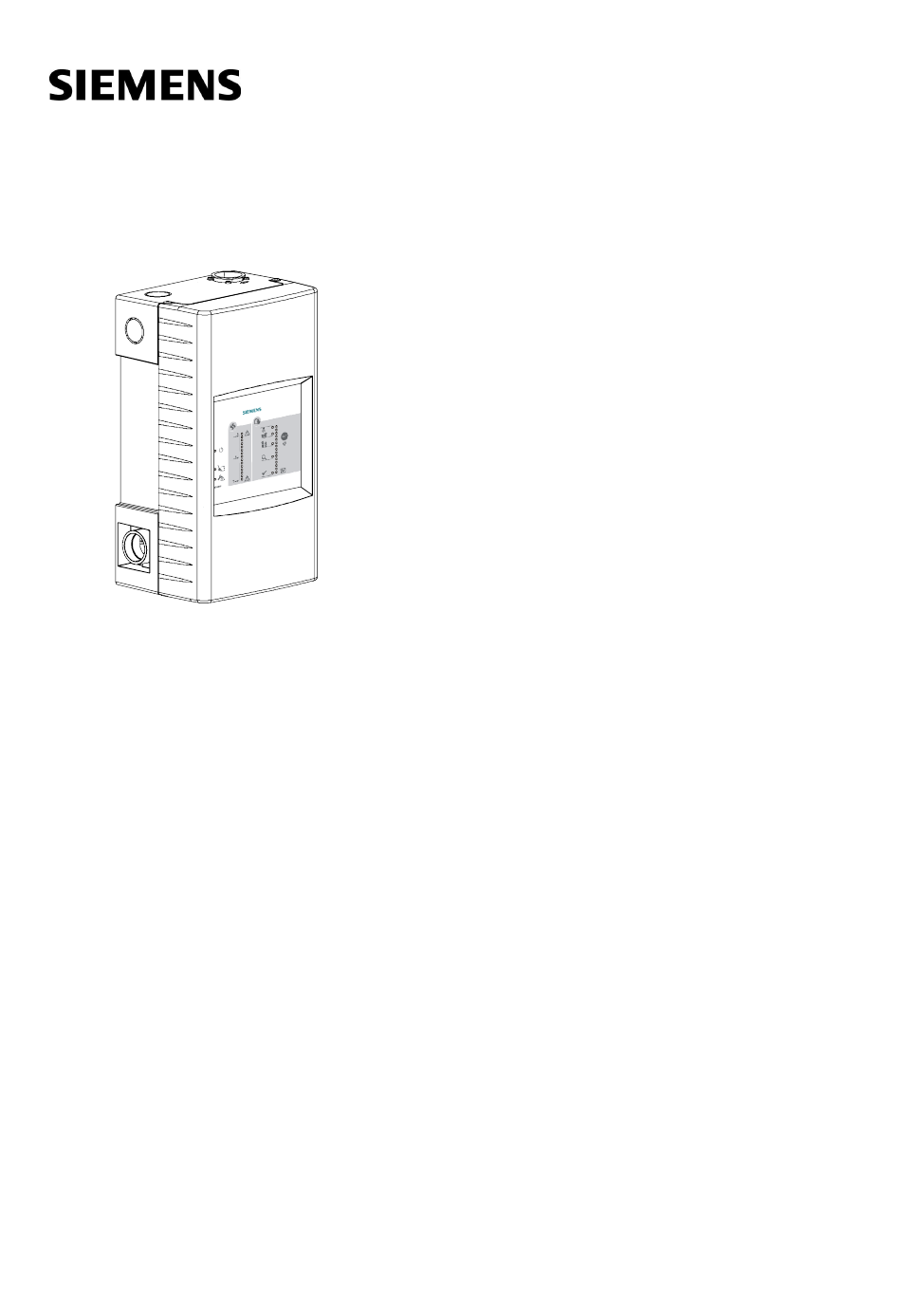

Technisches Handbuch
A6V10334410_i_de_--
2017-02-15
Building Technologies
Control Products and Systems

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Siemens FDA241

Inhaltszusammenfassung für Siemens FDA241

  • Seite 1 FDA241, FDA221 Ansaug-Rauchmelder Technisches Handbuch Building Technologies A6V10334410_i_de_-- 2017-02-15 Control Products and Systems...
  • Seite 2 Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41 724-2424 www.siemens.com/buildingtechnologies Ausgabe: 2017-02-15 Dokument-ID: A6V10334410_i_de_-- © Siemens Schweiz AG, 2011 2 | 122 Building Technologies A6V10334410_i_de_-- Fire Safety 2017-02-15...

  • Seite 3: Inhaltsverzeichnis

    Batterie FA2003-A1 (12 V, 7 Ah, VdS) ........40 3.6.4 Batterie FA2004-A1 (12 V, 12 Ah, VdS)........40 3.6.5 Batterie FA2005-A1 (12 V, 17 Ah, VdS)........40 3.6.6 ASD-Filterbox FDAZ292..............41 3.6.7 ASD-Filtersatz FDAZ292-AA ............41 3.6.8 Aspirator (FDA241/FDA221) FDAZ291........41 3 | 122 Building Technologies A6V10334410_i_de_-- Fire Safety 2017-02-15...
  • Seite 4 Konfigurierbarer Eingang 'GPI' ............ 74 5.3.4 'Purge' Relaisausgang für Freiblasen (nur bei FDA241)....74 5.3.5 'Dust' Relaisausgang für Staubwert (nur bei FDA241) ....75 5.3.6 'Fault' Relaisausgang für Fehlermeldungen ......... 75 5.3.7 'Inspect' Relaisausgang für Frühwarnung (nur bei FDA241) ..75 5.3.8...
  • Seite 5 Ereignisspeicher ..................108 8.10 Modifikationsspeicher ................109 8.11 Störungen ....................110 8.11.1 Störungstabelle .................111 8.11.2 Störungsanalyse ...............113 Spezifikationen ................. 114 Technische Daten FDA241, FDA221 ............114 Abmessungen..................117 Umweltverträglichkeit und Entsorgung .............118 Anhang ................... 119 10.1 Störungsanzeige ..................119 Index ...................... 120 5 | 122 Building Technologies...
  • Seite 6 6 | 122 Building Technologies A6V10334410_i_de_-- Fire Safety 2017-02-15...

  • Seite 7: Zu Diesem Dokument

    Zu diesem Dokument Mitgeltende Dokumente 1 Zu diesem Dokument Ziel und Zweck Dieses Dokument enthält alle Informationen zu folgenden Ansaug-Rauchmeldern: ● FDA241 ● FDA221 Durch konsequentes Befolgen der Anweisungen ist eine einwandfreie und sichere Anwendung gewährleistet. Zielgruppen Die Informationen in diesem Dokument sind für folgende Zielgruppen: Zielgruppe Tätigkeit...

  • Seite 8: Quellsprache Und Referenzdokument

    Zu diesem Dokument Mitgeltende Dokumente Quellsprache und Referenzdokument ● Die Quellsprache/Originalsprache des Dokuments ist Deutsch (de). ● Die Referenzversion dieses Dokuments ist die internationale Version in englischer Sprache. Die internationale Version ist nicht lokalisiert. Dokumentidentifikation Die Dokument-ID ist wie folgt zusammengesetzt: ID-Kodierung Beispiele ID_Änderungsindex_Sprache_LAND...

  • Seite 9: Mitgeltende Dokumente

    Benutzeranleitung 'ASD Asyst-Tool FXS2055' A6V10344957 Installation 'ASD Asyst-Tool FXS2055' A6V10728226 Benutzeranleitung 'ASD Asyst-Tool V2 FXS2056' A6V10345654 Montage, Installation Ansaug-Rauchmelder FDA241, FDA221 A6V10348930 Installation und Deinstallation des Treibers für Geräte auf Basis TUSB3410 A6V10367668 Open-Source Software (OSS) Licenses ASD A6V10387338 Open-Source Software (OSS) Licenses ASD...

  • Seite 10: Download-Center

    Verschiedene Dokumentarten, wie beispielsweise Datenblätter, Montageanleitungen und Lizenztexte, können Sie über folgende Internet-Adresse herunterladen: http://siemens.com/bt/download Geben Sie die Dokument-ID ein, im Eingabefeld 'Find by keyword'. Auf der Startseite finden Sie auch Informationen zu Suchvarianten und Links zu mobilen Anwendungen (Apps) für unterschiedliche Systeme.

  • Seite 11: Änderungshistorie

    Änderungsindex Kurzbeschreibung Ausgabedatu 2017-02-15 Neue Kapitel: 'ASD-Filterbox FDAZ292'; 'ASD-Filtersatz FDAZ292-AA'; 'Aspirator (FDA241/FDA221) FDAZ291'; 'Austausch des Filtersatzes in der ASD- Filterbox FDAZ292'; 'Austausch des Aspirators' Geänderte Kapitel: 'Mitgeltende Dokumente'; 'Übersicht'; 'Technische Daten FDA241, FDA221' (Erhöhter Trennerstrom); 'Abmessungen' 2015-09-29 Neue Firmwareversion 3.10 berücksichtigt...
  • Seite 12 Zu diesem Dokument Änderungshistorie Die von einer Landesgesellschaft erstellten Sprachversionen und Landesvarianten haben denselben Änderungsindex des jeweiligen Referenzdokuments. In der nachfolgenden Tabelle sind diese jedoch nicht enthalten. Folgende Tabelle zeigt die publizierten Sprachversionen und Landesvarianten mit dem jeweiligen Änderungsindex: Änderungsindex en_-- de_-- fr_--...

  • Seite 13: Sicherheit

    Sicherheit Sicherheitshinweise 2 Sicherheit 2.1 Sicherheitshinweise Zum Schutz von Personen und Sachgütern müssen Sie die Sicherheitshinweise beachten. Die Sicherheitshinweise in diesem Dokument enthalten folgende Elemente: ● Symbol für Gefahr ● Signalwort ● Art und Quelle der Gefahr ● Folgen beim Eintreten der Gefahr ●...

  • Seite 14: Darstellung Für Verletzungsgefahr

    Sicherheit Sicherheitshinweise Darstellung für Verletzungsgefahr Hinweise für Verletzungsgefahr werden wie folgt dargestellt: WARNUNG Art und Quelle der Gefahr Folgen beim Eintreten der Gefahr ● Maßnahmen/Verbote zur Vermeidung der Gefahr Darstellung für möglichen Sachschaden Hinweise für möglichen Sachschaden werden wie folgt dargestellt: HINWEIS Art und Quelle der Gefahr Folgen beim Eintreten der Gefahr...

  • Seite 15: Sicherheitsvorschriften Zur Arbeitsweise

    Sicherheitsvorschriften zur Arbeitsweise 2.2 Sicherheitsvorschriften zur Arbeitsweise Landesspezifische Normen, Vorschriften und Gesetze Siemens Produkte werden nach relevanten europäischen und internationalen Sicherheitsnormen entwickelt und produziert. Gelten am Betriebsort zusätzliche landesspezifische oder örtliche Sicherheitsnormen oder Gesetze für die Projektierung, die Montage, die Installation, den Betrieb oder die Entsorgung des Produkts, so müssen Sie diese zusätzlich zu den Sicherheitsvorschriften in der...

  • Seite 16: Testen Und Überprüfen Der Funktionsfähigkeit Der Produkte

    Batterien müssen umweltgerecht entsorgt werden. Halten Sie die landesspezifischen Richtlinien und Vorschriften ein. Missachten der Sicherheitsvorschriften Siemens Produkte sind für den sachgemäßen Einsatz konzipiert und vor der Auslieferung auf eine einwandfreie Funktion geprüft worden. Für Personenschäden oder Sachschäden, die durch Missbrauch oder Missachtung der in der Dokumentation aufgeführten Instruktionen oder Warnhinweise entstehen, lehnt...

  • Seite 17: Eingehaltene Normen Und Richtlinien

    Eingehaltene Normen und Richtlinien 2.3 Eingehaltene Normen und Richtlinien Eine aktuelle Liste der eingehaltenen Normen und Richtlinien erhalten Sie bei Ihrem Siemens Ansprechpartner. 2.4 Release Notes Es ist möglich, dass es Einschränkungen gibt für die Konfiguration oder den Einsatz von Geräten in einer Brandmeldeanlage mit einer bestimmten Firmware- Version.

  • Seite 18: Aufbau Und Funktion

    Übersicht 3 Aufbau und Funktion 3.1 Übersicht Bestimmungsgemäße Verwendung Die Ansaug-Rauchmelder FDA241 und FDA221 dürfen nur zur Branddetektion und zur Brandfallsteuerung eingesetzt werden. Ansaug-Rauchmelder werden zur frühzeitigen Erkennung von rauchbildenden Bränden in Räumen und Einrichtungen eingesetzt. Sie eignen sich insbesondere für Anwendungen, bei denen Punktmelder an ihre Grenzen stoßen und nicht oder...
  • Seite 19 Aufbau und Funktion Übersicht Der Ansaug-Rauchmelder kann auf einer FDnet/C-NET-Melderlinie betrieben werden. Hierfür wird zusätzlich das Kommunikationsmodul FDCC221S benötigt: Abb. 1: Ansaug-Rauchmelder auf adressierter Melderlinie 1 Ansaug-Rauchmelder mit 6 Brandmeldezentrale Kommunikationsmodul FC20xx/FC72x FDCC221S 2 Externes Netzteil mit Batterie 7 FDnet/C-NET-Melderlinie 3 Freiblaseinheit (optional) 8 FDnet/C-NET-Peripheriegerät 4 Rohrsystem...
  • Seite 20 Aufbau und Funktion Übersicht Alternativ kann der Ansaug-Rauchmelder auch im 'Standalone-Betrieb [➙ 38]' an verschiedene externe Geräte angeschlossen werden: Abb. 2: Ansaug-Rauchmelder im Standalone-Betrieb 1 Ansaug-Rauchmelder 7 Externe Steuerung/Anzeige (optional) 2 Externes Netzteil mit Batterie 8 Externer Taster (optional) 3 Freiblaseinheit (optional) 9 Externe akustische Signaleinrichtung (optional) 4 Rohrsystem...

  • Seite 21: Bestellangaben

    Aufbau und Funktion Übersicht Merkmale ● Patentierte Technologie ● Einsetzbar mit Siemens FDnet/C-NET-Loop (mit eingebautem FDCC221S als Option) ● Erweiterte optische Detektion durch Dualwellenlängen (Blau und Infrarot) ● Konfigurierung über USB oder via FDCC221S (Option) ● 'Out-of-the-box'-Montage und Inbetriebnahme ●...

  • Seite 22: Erzeugnisstand Es

    Aufbau und Funktion Übersicht 3.1.2 Erzeugnisstand ES Der Erzeugnisstand ES gibt den technischen Stand eines Geräts bezüglich Software und Hardware an. Der Erzeugnisstand wird als zweistellige Zahl angegeben. Die Angaben zum Erzeugnisstand Ihres Geräts finden Sie: ● Auf dem Verpackungslabel ●...

  • Seite 23: Aufbau

    Aufbau und Funktion Aufbau 3.2 Aufbau Bauteile Abb. 5: Übersicht Position Bauteil Funktion Gehäusedeckel Frontanzeige Betriebsanzeigen und Störungsanzeigen, über ein Kabel verbunden mit der Schnittstellenkarte Öffnung Kabeleinführung Gehäuseboden Wandbefestigung mit Schrauben Schnittstellenkarte Anschlüsse zu externen Geräten und Signaleinrichtungen. Je nach Ausführung des Ansaug-Rauchmelders sind nicht alle Anschlüsse vorhanden.
  • Seite 24 Aufbau und Funktion Aufbau Position Bauteil Funktion Ansaugeinheit Lüfter zum Ansaugen der Luft. Typenschild Relevante Identifikations- und Melderdaten Mini-USB-Anschluss Schnittstelle zur Konfiguration des Ansaug- für PC Rauchmelders mit der Software 'FXS2051 ASD Configuration Tool' Luftauslass Luftaustritt in den Raum oder Anschluss einer Rückführleitung Kabel Verbindung zur Frontanzeige...

  • Seite 25: Frontanzeige

    Zustand des Ansaug-Rauchmelders durch LED-Anzeigen. Mit einer Taste kann der Summer ausgeschaltet oder ein Funktionstest für LED und Summer ausgelöst werden. Abb. 6: Frontanzeige FDA241 Abb. 7: Frontanzeige FDA221 Die Frontanzeige kann bei Bedarf um 180° im Gehäusedeckel gedreht werden.
  • Seite 26 Aufbau und Funktion Aufbau Anzeige Bezeichnung Funktion Betriebsanzeige Die grüne LED leuchtet permanent: ● Bei angeschlossener Stromversorgung Freiblasanzeige Die gelbe LED leuchtet permanent: ● Bei Aktivierung des Freiblasvorgangs Die gelbe LED blinkt: ● Nach der Aktivierung des Freiblasvorgangs bis zum Erreichen des normalen Betriebszustands (Dauer bis 2 Minuten) Störungsanzeige Die gelbe LED blinkt:...
  • Seite 27 Aufbau und Funktion Aufbau Alarmierungsanzeige Der aktuelle Alarmzustand des Ansaug-Rauchmelders wird durch LEDs in der Rauchanzeige (Bargrafanzeige) angezeigt. Rauchanzeige Anzahl der leuchtenden LEDs und deren Bedeutung 1…5 'Rauch gering' Gelbe LED 6…9 'Frühwarnung' 10…12 'Voralarm' 13…14 'Brandalarm 1' 15 'Brandalarm 2' Alarmstufe Die grüne LED leuchtet bei wenig Rauch.
  • Seite 28 Der 4…20 mA Analogausgang bleibt auf Störung. Staubanzeige Mit zunehmender Staubdichte erhöht sich die Blinkfrequenz. Zustand der LED Bedeutung Normalbetrieb Langsames Blinken Geringer Staubwert Schnelles Blinken Mittlerer Staubwert Dauerlicht Hoher Staubwert nur bei FDA241 28 | 122 Building Technologies A6V10334410_i_de_-- Fire Safety 2017-02-15...

  • Seite 29: Interne Anzeige

    Aufbau und Funktion Aufbau 3.2.2 Interne Anzeige Bei offenem Gehäusedeckel [➙ 51] ist die interne Anzeige zugänglich. Die interne Anzeige hat folgende Funktionen: ● Statusanzeige für Luftstrom, Rauchwert und Alarm über 3 LEDs ● Über einen Taster die Normalisierung des Luftstroms auslösen oder anhalten ●...

  • Seite 30: Schnittstellenkarte

    Aufbau und Funktion Aufbau 3.2.3 Schnittstellenkarte Nach dem Demontieren des Gehäusedeckels ist die Schnittstellenkarte im Gehäuseboden zugänglich. An der Schnittstellenkarte können Sie Folgendes: ● Die Kabelverbindung zur Frontanzeige im Gehäusedeckel herstellen ● Die externe Stromversorgung für den Ansaug-Rauchmelder anschließen ● Verschiedene externe Funktionen über Relais ansteuern ●...
  • Seite 31 'Purge' Relaisausgang für Freiblasen (nur bei FDA241) Details sind auf Seite [➙ 74]. 'Dust' Relaisausgang für Staubwert (nur bei FDA241) Details sind auf Seite [➙ 75]. 'Fault' Relaisausgang für Fehlermeldungen. Details sind auf Seite [➙ 75]. 'Inspect' Relaisausgang für Frühwarnung (nur bei FDA241) Details sind auf Seite [➙...

  • Seite 32: Externes Netzteil Und Batterien

    Das Netzteil muss mit einem möglichst kurzen Kabel mit dem Ansaug- Rauchmelder verbunden sein. ● Geeignetes Netzteil: Firma Für Batterietyp Siemens FP120-Z1 G214130 2x FA2003-A1 (12 V, 7 Ah) Oder 2x FA2004-A1 (12 V, 12 Ah) Oder 2x FA2005-A1 (12 V, 17 Ah) Weitere Informationen zum Stromversorgungskit FP120-Z1 finden Sie im Dokument A6V10393194.

  • Seite 33: Rohrsystem

    Aufbau und Funktion Rohrsystem 3.3 Rohrsystem Das Rohrsystem muss gemäß der Berechnung mit der Software 'FXS2056 ASD Asyst-Tool V2' ausgeführt sein. Die für das Rohrsystem verwendeten Bauteile müssen die Anforderungen nach Dokument A6V10334435 erfüllen. Siehe 'Mitgeltende Dokumente [➙ 9]'. Beispiel für ein Rohrsystem zur Luftansaugung Abb.

  • Seite 34: Wasserabscheider Im Rohrsystem

    Aufbau und Funktion Rohrsystem 3.3.1 Wasserabscheider im Rohrsystem Bei stark wechselnden Umgebungsbedingungen, bei denen sich Kondenswasser im Rohrsystem bilden kann, muss ein Wasserabscheider verwendet werden. Der Wasserabscheider sammelt das Kondenswasser. Das Kondenswasser muss über eine Ablassöffnung im Wasserabscheider abgelassen werden. Das angesammelte Kondenswasser darf nicht in den Luftstrom gelangen und muss rechtzeitig entleert werden.

  • Seite 35: Parametrierung

    Aufbau und Funktion Parametrierung 3.4 Parametrierung Um den Ansaug-Rauchmelder optimal auf die aktuelle Anwendung einzustellen, kann die Empfindlichkeit über Parametersätze ausgewählt werden. Hinweise für die Auswahl und Anwendung finden Sie im Kapitel 'Betriebsmodus [➙ 43]'. 3.5 Funktion Der Ansaug-Rauchmelder kann entweder auf einer FDnet/C-NET-Melderlinie oder im Standalone-Betrieb eingesetzt werden.

  • Seite 36: Gefahrenstufen

    Aufbau und Funktion Funktion 3.5.1.1 Gefahrenstufen Der Ansaug-Rauchmelder kann folgende Gefahrenstufen zur Brandmeldezentrale übermitteln: Symbol Gefahrenstufe Frühwarnung Voralarm Brandalarm 1 Brandalarm 2 Bezeichnung Sensor 1 Sensor 2 Konfiguration in der Brandmeldeanlage Keine Gefahr Vielleicht Gefahr Warnung Alarm Bedeutung Alarm und Löschung Alarmstufe: Brandalarm 2 Normal Situation...

  • Seite 37: Testmodus

    Aufbau und Funktion Funktion 3.5.1.3 Testmodus Zum Testen können die Ansaug-Rauchmelder in den Testmodus gesetzt werden. Der Testmodus bewirkt Folgendes: ● Die Relais werden deaktiviert. ● Der Summer wird auf niederem Schallpegel betrieben. ● Die grüne Betriebsanzeige blinkt. ● Die Empfindlichkeit wird nicht geändert. Elektronische Prüfung: Die Ansaug-Rauchmelder können mit dem Prüfpflücker FDUD292 oder dem intelligenten Melderprüfer FDUD293 an den Brandmeldezentralen FC20xx/FC72x...

  • Seite 38: Linientestgerät Fdul221

    Aufbau und Funktion Funktion 3.5.1.6 Linientestgerät FDUL221 Das Linientestgerät FDUL221 erkennt Ansaug-Rauchmelder auf der FDnet/C-NET- Melderlinie. Weitere Informationen finden Sie im Dokument 008250. Siehe auch 2 Mitgeltende Dokumente [➙ 9] 3.5.2 Standalone-Betrieb Für den Betrieb des Ansaug-Rauchmelders ist nicht zwingend eine Brandmeldezentrale erforderlich.

  • Seite 39: Zubehör

    – 2 Abstandshalter mit Gewinde – 4-poliger Klemmstelle – ID-Aufkleber ● Kompatibel mit: – Ansaug-Rauchmelder FDA241 – Ansaug-Rauchmelder FDA221 ● Bestellnummer: S24218-A201-A2 Siehe auch 2 Montage des Kommunikationsmoduls FDCC221S [➙ 67] 3.6.2 Stromversorgungskit A (70 W) FP120-Z1 ● Zum Umwandeln der Netzspannung in die Systemspannung ●...

  • Seite 40: Batterie Fa2003-A1 (12 V, 7 Ah, Vds)

    ● Kompatibel mit: – Brandmeldezentralen für die Produktlinien 'Sinteso' und 'Cerberus PRO' – Externen Netzteilen für die Ansaug- Rauchmelder FDA241 und FDA221 ● VdS-Zulassung: G103032 ● Bestellnummer: A5Q00019353 Siehe auch 2 Batterien bestimmen [➙ 46] 3.6.4 Batterie FA2004-A1 (12 V, 12 Ah, VdS) ●...

  • Seite 41: Asd-Filterbox Fdaz292

    Filtersatz enthält jeweils einen Schaumstoff- Filter grob/mittel/fein ● Bestellnummer: S54333-S91-A1 Siehe auch 2 Austausch des Filtersatzes in der ASD-Filterbox FDAZ292 [➙ 107] 3.6.8 Aspirator (FDA241/FDA221) FDAZ291 ● Ersatzteil für die Ansaug-Rauchmelder FDA241 und FDA221 ● Weitere Informationen finden Sie im Dokument A6V10916591 ●...

  • Seite 42: Projektierung

    Projektierung Kompatibilität 4 Projektierung 4.1 Kompatibilität Kompatibel mit Brandmeldezentralen, welche die FDnet/C-NET–Melderlinie unterstützen. Details finden Sie in der 'List of compatibility'. Folgende Tabelle zeigt die Kompatibilität der Ansaug-Rauchmelder mit eingebautem Kommunikationsmodul FDCC221S mit verschiedenen Brandmeldezentralen: Melderlinie Brandmeldezentrale FC20xx FC72x SIGMASYS AlgoRex FDnet –...

  • Seite 43: Betriebsmodus

    Projektierung Betriebsmodus 4.2 Betriebsmodus Es sind drei Modi einstellbar. 'Automatische Beurteilung' Dieser Modus ist für Standardanwendung geeignet. Die Empfindlichkeit gegenüber kleinen Rauchpartikeln ist hoch, die Staubunterdrückung normal. Die Partikelgröße wird berücksichtigt. Damit wird die Wahrscheinlichkeit eines Falschalarms reduziert. 'Robust' Dieser Modus ist für den Einsatz in schmutzigen Räumen mit hoher Staubbelastung geeignet.

  • Seite 44: Parametersätze

    Projektierung Betriebsmodus 4.2.1 Parametersätze Die nachfolgenden Angaben gelten für den Modus 'Automatische Beurteilung'. FDA241 Satz Empfindlichkeit [%/m] Bemerkung Frühwarnung Voralarm Brandalarm 1 Brandalarm 2 0,07 0,10 0,15 Default 0,03 0,04 0,05 0,03 0,045 0,06 0,04 0,055 0,07 0,05 0,075 0,10...

  • Seite 45: Stromversorgung

    Kabel die entsprechende Kabeldurchführung. ● M20-Kabeldurchführung: Ø 8…12 mm ● M25-Kabeldurchführung: Ø 9…14 mm Beachten Sie auch die Hinweise im Kapitel 'Technische Daten FDA241, FDA221 [➙ 114]'. Kapazitätsberechnung Berechnen Sie die Nennkapazität der Batterien mit folgender Formel: = Nennkapazität der Notstrombatterie in [Ah]...

  • Seite 46: Batterien Bestimmen

    Projektierung Batterien bestimmen 4.4 Batterien bestimmen Fällt die Spannungsversorgung der Ansaug-Rauchmelder über das externe Netzteil aus, erfolgt die Spannungsversorgung über Batterien. Benötigten Batterietyp bestimmen Die Batteriekapazität ist abhängig von folgenden Rahmenbedingungen: ● Erforderliche Pufferzeit ● Alter der Batterie ● Landesspezifischen Vorgaben, wie z. B. in lokalen Vorschriften oder europäischen Bestimmungen geregelt ●...

  • Seite 47: Projektierungsgrenzen

    'FXS2056 ASD Asyst-Tool V2' (siehe auch obige Tabelle). ● Bei Räumen mit erhöhtem Risiko (Räume mit Lüftungsanlagen) reduziert sich die überwachte Fläche auf 270…540 m² bei FDA241 (170…340 m² bei FDA221). Die maximale überwachte Fläche ist abhängig von der ausgewählten Topologie und der gesamten, maximalen Rohrlänge.

  • Seite 48: Umgebungseinflüsse

    Projektierung Umgebungseinflüsse 4.6 Umgebungseinflüsse Werden die Geräte in der Industrie eingesetzt, ist eine genaue Abklärung mit dem Projektverantwortlichen nötig, da Kunststoffe einigen Umgebungsbedingungen nicht standhalten. Folgende Faktoren müssen berücksichtigt werden: ● Chemikalien ● Temperatur ● Feuchtigkeit ● Luftdruckschwankungen, z. B. bei stark durchlüfteten Räumen 4.7 Freiblaseinheit Ablagerungen an den Ansaugöffnungen beeinflussen die Luftansaugung und könnten einen Alarm auslösen.

  • Seite 49: Montage / Installation

    Montage / Installation Vorbereitende Arbeiten 5 Montage / Installation 5.1 Vorbereitende Arbeiten 5.1.1 Gehäusedeckel öffnen und schließen bei ausgeschalteter Stromversorgung Bei geöffnetem Gehäusedeckel sind der Mini-USB-Anschluss und die interne Anzeige zugänglich. HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaug-Rauchmelder ●...
  • Seite 50 Montage / Installation Vorbereitende Arbeiten Gehäusedeckel schließen w Der Kreuzschlitz-Schraubendreher Größe 2 und die beiden Schrauben sind vorhanden. w Die Stromversorgung ist ausgeschaltet. 1. Schieben Sie den Gehäusedeckel entgegen der Pfeilrichtung (Schritt 2) bis zur Endstellung nach unten. 2. HINWEIS! Einklemmen des Verbindungskabels zwischen Gehäuseboden und Gehäusedeckel.

  • Seite 51: Gehäusedeckel Öffnen Und Schließen Bei Eingeschalteter Stromversorgung

    Montage / Installation Vorbereitende Arbeiten 5.1.2 Gehäusedeckel öffnen und schließen bei eingeschalteter Stromversorgung Bei geöffnetem Gehäusedeckel sind der Mini-USB-Anschluss und die interne Anzeige zugänglich. HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaug-Rauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaug-Rauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen.

  • Seite 52: Gehäusedeckel Öffnen

    Montage / Installation Vorbereitende Arbeiten Gehäusedeckel öffnen w Das Gehäuse ist von Staub befreit. 1. Entfernen Sie mit einem Kreuzschlitz-Schraubendreher der Größe 2 die beiden Schrauben an der Oberseite des Ansaug-Rauchmelders (Schritt 1). 2. Schieben Sie den Gehäusedeckel in Pfeilrichtung bis zur Einrastung (Schritt 2). a Der Gehäusedeckel ist geöffnet.
  • Seite 53 Montage / Installation Vorbereitende Arbeiten Bei demontiertem Gehäusedeckel haben Sie Zugang zu: ● Den Befestigungsschrauben ● Der Kabeleinführung ● Allen mechanischen Bauteilen ● Den elektrischen Anschlüssen ● Der Rückseite der Frontanzeige Abb. 13: Gehäusedeckel demontieren 53 | 122 A6V10334410_i_de_-- Building Technologies Fire Safety 2017-02-15...

  • Seite 54: Gehäusedeckel Demontieren

    Montage / Installation Vorbereitende Arbeiten Gehäusedeckel demontieren w Das Gehäuse ist von Staub befreit. w Das Verbindungskabel zwischen Gehäusedeckel und Gehäuseboden wird nicht gelöst. 1. Entfernen Sie mit einem Kreuzschlitz-Schraubendreher der Größe 2 die beiden Schrauben an der Oberseite des Ansaug-Rauchmelders (Schritt 1). 2.

  • Seite 55: Gehäusedeckel Montieren

    Montage / Installation Vorbereitende Arbeiten Gehäusedeckel montieren Abb. 15: Markierungen an Gehäusedeckel und Gehäuseboden w Der Kreuzschlitz-Schraubendreher der Größe 2 und die beiden Schrauben sind vorhanden. 1. Verbinden Sie den Stecker des Verbindungskabels mit der Schnittstellenkarte. 2. Setzen Sie den Gehäusedeckel so auf den Gehäuseboden, dass die Markierung (1) zwischen den beiden Markierungen (2) liegt.

  • Seite 56: Gehäusedeckel Demontieren Und Montieren Bei Eingeschalteter Stromversorgung

    Montage / Installation Vorbereitende Arbeiten 5.1.4 Gehäusedeckel demontieren und montieren bei eingeschalteter Stromversorgung HINWEIS Elektrostatische Entladungen Beschädigung von elektronischen Bauteilen im Ansaug-Rauchmelder ● Verwenden Sie bei Arbeiten am geöffneten Ansaug-Rauchmelder antistatische Bodenmatten und antistatische Arbeitsflächen. ● Erden Sie sich unmittelbar vor dem Öffnen des Gehäuses, z. B. durch Berühren eines Massepunktes oder das Tragen eines Antistatikbands.
  • Seite 57 Montage / Installation Vorbereitende Arbeiten Abb. 16: Gehäusedeckel demontieren Gehäusedeckel demontieren w Das Gehäuse ist von Staub befreit. w Das Verbindungskabel zwischen Gehäusedeckel und Gehäuseboden wird nicht gelöst. 1. Entfernen Sie mit einem Kreuzschlitz-Schraubendreher der Größe 2 die beiden Schrauben an der Oberseite des Ansaug-Rauchmelders (Schritt 1). 2.
  • Seite 58 Montage / Installation Vorbereitende Arbeiten Der demontierte Gehäusedeckel kann am Gehäuseboden eingehängt werden. Abb. 17: Einhängen des demontierten Gehäusedeckels am Gehäuseboden Falls das Verbindungskabel gelöst werden soll, ist zuerst die Stromzufuhr abzuschalten und dann das Kabel an der Schnittstellenkarte zu lösen. 58 | 122 Building Technologies A6V10334410_i_de_--...
  • Seite 59 Montage / Installation Vorbereitende Arbeiten Gehäusedeckel montieren Abb. 18: Markierungen an Gehäusedeckel und Gehäuseboden w Der Kreuzschlitz-Schraubendreher der Größe 2 und die beiden Schrauben sind vorhanden. 1. Verbinden Sie den Stecker des Verbindungskabels mit der Schnittstellenkarte. 2. Setzen Sie den Gehäusedeckel so auf den Gehäuseboden, dass die Markierung (1) zwischen den beiden Markierungen (2) liegt.

  • Seite 60: Einbaulage Und Platzbedarf

    Montage / Installation Vorbereitende Arbeiten 5.1.5 Einbaulage und Platzbedarf Anforderungen an den Einbauort ● Montage nur innerhalb eines Gebäudes mit den zulässigen Umgebungsbedingungen ● Keine direkte Sonneneinstrahlung ● Berücksichtigen Sie den zusätzlichen Platzbedarf und Zugang von: – Externem Netzteil und Batterien –...
  • Seite 61 Montage / Installation Vorbereitende Arbeiten Es sind vier Anschlussarten möglich: ● Standard: Von oben (A) ● Von unten (B) bei um 180° gedrehter Montage des Ansaug-Rauchmelders ● Bei horizontaler Montage des Ansaug-Rauchmelders von links (D) oder rechts (E) Bei horizontaler Montage des Ansaug-Rauchmelders ist keine angepasste Ausrichtung der Frontanzeige möglich.

  • Seite 62: Kabeleinführung

    2. Befestigen Sie die Kunststoff-Kabeleinführungen (übliche Größe M20) am Gehäuse. 3. Führen Sie die Kabel durch die entsprechenden Kabeleinführungen ein. Siehe auch 2 Anpassen der Frontanzeige an die Einbaulage [➙ 63] 2 Technische Daten FDA241, FDA221 [➙ 114] 62 | 122 Building Technologies A6V10334410_i_de_-- Fire Safety...

  • Seite 63: Montage

    Montage / Installation Montage 5.2 Montage 5.2.1 Anpassen der Frontanzeige an die Einbaulage Der Ansaug-Rauchmelder kann bei Bedarf um 180° gedreht montiert werden. Die Frontanzeige muss dann ebenfalls um 180° gedreht montiert werden. 180° Abb. 22: Anpassen der Frontanzeige an die Einbaulage w Der Gehäusedeckel ist entfernt (Schritt 1).

  • Seite 64: Befestigung Auf Ebenem Untergrund

    Montage / Installation Montage 5.2.2 Befestigung auf ebenem Untergrund In den Innenkarton der Verpackung des Ansaug-Rauchmelders ist eine Bohrschablone gestanzt. Das gestanzte Symbol im Zentrum der Verpackung zeigt die Richtung der Luftströmung (Lufteinlass und Luftauslass). Die Befestigungslöcher im Gehäuseboden sind nicht symmetrisch angeordnet. Verwenden Sie deshalb die Bohrschablone.
  • Seite 65 Montage / Installation Montage 4. Schrauben Sie die vier Schrauben in die Befestigungslöcher. – Drehen Sie die Schrauben nicht bis zum Anschlag ein. Zwischen Schraubenkopf und Wand muss ein Zwischenraum von ca. 10 mm verbleiben. 5. Hängen Sie den Gehäuseboden in die Schrauben ein. 6.

  • Seite 66: Anschließen Des Rohrsystems Am Ansaug-Rauchmelder

    Montage / Installation Montage 5.2.3 Anschließen des Rohrsystems am Ansaug-Rauchmelder HINWEIS Verbindung zwischen Rohrsystem und Ansaug-Rauchmelder Beschädigung des Rohrsystems und/oder des Ansaug-Rauchmelders ● Verkleben Sie das Rohrsystem nicht mit dem Ansaug-Rauchmelder! Falls für Wartungsarbeiten oder Reparaturen das Rohrsystem vom Ansaug- Rauchmelder getrennt werden muss, können Komponenten beschädigt werden.

  • Seite 67: Montage Des Kommunikationsmoduls Fdcc221S

    Montage / Installation Montage 5.2.4 Montage des Kommunikationsmoduls FDCC221S Das Kommunikationsmodul FDCC221S darf nur eingebaut werden, wenn der Ansaug-Rauchmelder mit dem FDnet/C-NET verbunden wird. Der Einbau ist für Standalone-Betrieb nicht erlaubt. Das Kommunikationsmodul FDCC221S hat eine eigene ID. Die ID des Kommunikationsmoduls FDCC221S wird für die Melderlinie sichtbar und ersetzt die ID des Ansaug-Rauchmelders.
  • Seite 68 Montage / Installation Montage Montage w Der Gehäusedeckel ist geöffnet. w Die externe Stromversorgung des Ansaug-Rauchmelders ist ausgeschaltet und vom Ansaug-Rauchmelder getrennt. w Ein Kommunikationsmodul FDCC221S (Zubehör) liegt bereit. 1. Stecken Sie das Kommunikationsmodul FDCC221S wie in der Zeichnung dargestellt mit den zwei Abstandshaltern mit Gewinde auf die Schnittstellenkarte des Ansaug-Rauchmelders.

  • Seite 69: Montage Der Asd-Filterbox Fdaz292

    Die ASD-Filterbox FDAZ292 wird mit einem Abstand von ca. 500 mm zum Ansaug- Rauchmelder in das Rohleitungssystem eingebaut. Informationen zur Montage der ASD-Filterbox finden Sie im Dokument A6V10877841. Siehe Kapitel 'Mitgeltende Dokumente [➙ 9]'. FDAZ292 FDA241 FDA221 69 | 122 A6V10334410_i_de_-- Building Technologies...

  • Seite 70: Installation

    Montage / Installation Installation 5.3 Installation VORSICHT Elektrische Spannung an den Leitungen Verletzungsgefahr durch Stromschlag ● Während der Montage- und Installationsarbeiten darf keine elektrische Spannung an den Leitungen anliegen. Beachten Sie die Plus- und Minus-Anschlüsse. Schließen Sie pro Klemmstelle nur einen Draht an. Nur so kann ein störungsfreier Anschluss über die gesamte Lebensdauer des Gerätes gewährleistet werden.

  • Seite 71: Vorgehensweise

    Montage / Installation Installation Vorgehensweise w Ein geeignetes externes Netzteil ist vorhanden. w Der Gehäusedeckel des Ansaug-Rauchmelders ist demontiert. 1. Prüfen Sie vor dem Anschließen des externen Netzteils an den Klemmenblock die vom Netzteil abgegebene Spannung. Zulässiger Wert: DC 24 V ±4 V 2.

  • Seite 72: Smoke 4

    Die Einstellung erfolgt im Menü '4...20 mA Schnittstelle' mit der Software 'FXS2051 ASD Configuration Tool' für einen der folgenden Werte: ● Rauchwert (Geräte-Standard) ● Staubwert (nur bei FDA241) ● Luftstrom (nur bei FDA241) ● Feinstaubwert (nur bei FDA241) Abb. 28: Beispiel für Analogeingang (IN) Anschluss für Stromversorgung DC 9…25 V...
  • Seite 73 Montage / Installation Installation Staubwert 4…20-mA-Analogausgang Kein Staub 4 mA Geringer Staubwert 8 mA Mittlerer Staubwert 12 mA Hoher Staubwert 16 mA Sehr hoher Staubwert 20 mA Feinstaubwert 4…20-mA-Analogausgang 0 μg/m³ 4 mA 30 μg/m³ 8 mA 60 μg/m³ 12 mA 90 μg/m³...

  • Seite 74: Konfigurierbarer Eingang 'Gpi

    Überwachung auf Unterbruch (1 Widerstand) ● Überwachung auf Kurzschluss und Unterbruch (2 Widerstände) ● Eingang für Fehlerüberwachung des externen Netzteils 5.3.4 'Purge' Relaisausgang für Freiblasen (nur bei FDA241) Relaisausgang zum Ansteuern einer externen Freiblaseinheit. Anschluss: n.o. Merkmale ● Zum Ansteuern einer externen Freiblaseinheit geeignet.

  • Seite 75: Dust' Relaisausgang Für Staubwert (Nur Bei Fda241)

    Montage / Installation Installation 5.3.5 'Dust' Relaisausgang für Staubwert (nur bei FDA241) Relaisausgang zur externen Überwachung des Staubwerts. Anschluss: n.o. Merkmale ● Zur externen Überwachung des Staubwerts geeignet. ● Wird bei erhöhter Staubkonzentration aktiviert. 5.3.6 'Fault' Relaisausgang für Fehlermeldungen Relaisausgang für Fehlermeldungen.

  • Seite 76: Prealarm' Relaisausgang Für Voralarm

    Montage / Installation Installation 5.3.8 'PreAlarm' Relaisausgang für Voralarm Relaisausgang für Alarmstufe 'Voralarm'. Anschluss: n.o. (Standardeinstellung) Merkmale ● Die Aktivierung erfolgt entsprechend der ausgewählten Einstellung. ● Änderung des Anschlusses auf 'n.c.' einstellbar mit der Software 'FXS2051 ASD Configuration Tool'. Die gewählte Einstellung gilt automatisch für 'Inspect', 'PreAlarm', 'Fire 1', 'Fire 2'.

  • Seite 77: Anschluss An Die Melderlinie Mit Fdcc221S

    2. Prüfen Sie, ob der Ansaug-Rauchmelder mit Strom versorgt ist. Die LED leuchtet. 3. Starten Sie die Melderlinie. a Der Ansaug-Rauchmelder wird von der Brandmeldezentrale als FDA241 oder FDA221 erkannt. Wenn der Ansaug-Rauchmelder nicht korrekt erkannt wurde, benutzen Sie für das weitere Vorgehen die Dokumentation der Brandmeldezentrale.

  • Seite 78: Anschluss An Ein-/Ausgabebaustein

    Montage / Installation Installation 5.3.12 Anschluss an Ein-/Ausgabebaustein Die Ansaug-Rauchmelder FDA241 und FDA221 können über einen Ein- /Ausgabebaustein an eine Brandmeldezentrale angeschlossen werden. Bei Brandmeldezentralen FC20xx und FC72x sollte der Anschluss des Ansaug- Rauchmelders über das Kommunikationsmodul FDCC221S erfolgen, siehe Kapitel 'Anschluss an die Melderlinie mit FDCC221S [➙...

  • Seite 79: Variante 1 (Nur Für Ansaug-Rauchmelder Fda241)

    Montage / Installation Installation Variante 1 (Nur für Ansaug-Rauchmelder FDA241) Verwendeter Ein-/Ausgabebaustein: FDCIO222 Überwachung: Auf Unterbruch Fault (n.c.) Inspect (n.o.) IN1 - IN4 FDA241 Fire 1 (n.o.) Abb. 29: Beispielhafte Darstellung einer Überwachung auf Unterbruch unter Verwendung eines Ein- /Ausgabebausteins FDCIO222 1 Brandmeldezentrale 4 Überwachungswiderstand für GPI-Eingang...
  • Seite 80 Montage / Installation Installation Schnittstelle Funktion 'GPI' Rückstellen eines Alarms oder des Status des Ansaug- Rauchmelders über die Brandmeldezentrale möglich 'Fault' An der Brandmeldezentrale wird ein allgemeiner Fehler angezeigt 'Inspect 1' An der Brandmeldezentrale wird eine Frühwarnung angezeigt 'Prealarm' An der Brandmeldezentrale wird ein Voralarm angezeigt 'Fire 1' An der Brandmeldezentrale wird ein Alarm angezeigt Bei dieser Anschlussvariante können keine externen Löscheinrichtungen...
  • Seite 81 Montage / Installation Installation Variante 2 (Für Ansaug-Rauchmelder FDA241 oder FDA221) Verwendeter Ein-/Ausgabebaustein: FDCIO222 Überwachung: Auf Unterbruch und Kurzschluss Fault (n.c.) IN1 - IN4 Fire 1 (n.o.) FDA241 FDA221 Smoke Abb. 30: Beispielhafte Darstellung einer Überwachung auf Unterbruch und Kurzschluss unter...
  • Seite 82 Montage / Installation Installation Schnittstelle Funktion 'GPI' Rückstellen eines Alarm oder des Status des Ansaug- Rauchmelders über die Brandmeldezentrale möglich 'Fault' An der Brandmeldezentrale wird ein allgemeiner Fehler angezeigt 'Prealarm' An der Brandmeldezentrale wird ein Voralarm angezeigt 'Fire 1' An der Brandmeldezentrale wird ein Alarm angezeigt 'Fire 2' Ansteuerung einer externen Löscheinrichtung Siehe auch...

  • Seite 83: Konfiguration

    Konfiguration 6 Konfiguration Die Konfiguration des Ansaug-Rauchmelders kann auf zwei Arten erfolgen: ● Mit der Konfigurationssoftware für FS20/FS720 über die Brandmeldezentrale mit eingeschränkten Konfigurationsmöglichkeiten. ● Mit der Software 'FXS2051 ASD Configuration Tool' Werte, die von der Brandmeldezentrale aus parametriert wurden, können mit der Software 'FXS2051 ASD Configuration Tool' nicht geändert werden.

  • Seite 84: Firmware Aktualisieren

    Konfiguration Firmware aktualisieren w Die vorhandene Version der Firmware wurde verglichen und soll aktualisiert werden. w Die Software 'FXS2051 ASD Configuration Tool' ist gestartet. Die installierte Version wird im Hauptmenü 'Hilfe' unter Menü 'Über' angezeigt. 1. Benutzen Sie das Initialpasswort '1234' oder ihr individuelles Passwort. 2.

  • Seite 85: Inbetriebsetzung

    2. Prüfen Sie, ob der Ansaug-Rauchmelder mit Strom versorgt ist. Die LED leuchtet. 3. Starten Sie die Melderlinie. a Der Ansaug-Rauchmelder wird von der Brandmeldezentrale als FDA241 oder FDA221 erkannt. Wenn der Ansaug-Rauchmelder nicht korrekt erkannt wurde, benutzen Sie für das weitere Vorgehen die Dokumentation der Brandmeldezentrale.

  • Seite 86: Auswahl Der Einstellungen

    Inbetriebsetzung Betrieb an adressierter Melderlinie (FDnet/C-NET) Auswahl der Einstellungen Feld Aktion Aktivierungsmodus Auswahl des Reinigungsintervalls Freiblasen Folgende Auswahl ist möglich: ● ● Auto max. 1x ● Auto max. 2x ● Auto max. 3x ● Intervall: alle 12 Stunden ● Intervall: jede Woche ●...
  • Seite 87 Inbetriebsetzung Betrieb an adressierter Melderlinie (FDnet/C-NET) Feld Aktion Toleranzen bei Luftstromstörungen einstellen. Max. erlaubte Luftstromabweichung Folgende Auswahl ist möglich: ● ±20 % ● (±30 %) ● (±50 %) ● (±80 %) Sensor-Modus Auswertestufen für Detektion. Folgende Auswahl ist möglich: ● Automatische Beurteilung ●...

  • Seite 88: Standalone-Anwendung

    Inbetriebsetzung Standalone-Anwendung 7.2 Standalone-Anwendung Bei der Standalone-Anwendung wird der Ansaug-Rauchmelder nicht an einer Brandmeldezentrale angeschlossen und nicht mit der Konfigurationssoftware für FS20/FS720 konfiguriert. w Der Ansaug-Rauchmelder ist korrekt montiert. w Der Ansaug-Rauchmelder ist korrekt an ein externes Netzteil angeschlossen. w Der Ansaug-Rauchmelder ist korrekt an ein Rohrsystem angeschlossen. w Das Kommunikationsmodul FDCC221S ist nicht eingebaut.

  • Seite 89: Funktion Des Systems Prüfen

    Inbetriebsetzung Funktion des Systems prüfen 7.3 Funktion des Systems prüfen 7.3.1 Funktion des Systems bei adressierter Melderlinie (FDnet/C-NET) prüfen HINWEIS Versehentliche Alarmierung Durch die Prüfung mit Rauch oder Aerosol kann ein unerwünschter Alarm ausgelöst werden. ● Stellen Sie sicher, dass während der Prüfung kein Alarm zur Feuerwehr geleitet wird.

  • Seite 90: Funktion Des Systems Bei Standalone-Anwendung Prüfen

    Inbetriebsetzung Funktion des Systems prüfen 7.3.2 Funktion des Systems bei Standalone-Anwendung prüfen HINWEIS Versehentliche Alarmierung Durch die Prüfung mit Rauch oder Aerosol kann ein unerwünschter Alarm ausgelöst werden. ● Stellen Sie sicher, dass während der Prüfung kein Alarm zur Feuerwehr geleitet wird.

  • Seite 91: Prüfung Mit Alarmweiterleitung/Alarmierung

    Inbetriebsetzung Funktion des Systems prüfen Prüfung mit Alarmweiterleitung/Alarmierung w Das Kommunikationsmodul FDCC221S ist nicht montiert. w Die Relaisausgänge sind aktiviert. w Rauchstab oder Aerosol-Spray ist vorhanden. w Eine angeschlossene Brandmeldeanlage und die angeschlossenen Alarmgeräte müssen auf die bevorstehende Prüfung eingestellt sein. 1.

  • Seite 92: Störungsmeldung Bei Frontanzeige / Interne Anzeige Prüfen

    Inbetriebsetzung Störungsmeldung bei Frontanzeige / Interne Anzeige prüfen 7.4 Störungsmeldung bei Frontanzeige / Interne Anzeige prüfen Zur Prüfung der Anzeige kann der Gehäusedeckel geöffnet werden und die Störungsanzeige blinkt. Die 'Interne Anzeige' ist sichtbar. Wird der Gehäusedeckel geschlossen, erlischt die Störungsanzeige. Siehe auch Kapitel ’Gehäusedeckel öffnen und schließen bei eingeschalteter Stromversorgung [➙...

  • Seite 93: Luftstrom Prüfen

    Inbetriebsetzung Luftstrom prüfen 7.5 Luftstrom prüfen Zum Zeitpunkt der Inbetriebnahme wird der Wert des Luftstroms durch den Ansaug-Rauchmelder gemessen und gespeichert ('Normalisierung [➙ 96]'). Während des Betriebs misst der Ansaug-Rauchmelder permanent den aktuellen Luftstrom. Der aktuelle Messwert wird mit dem gespeicherten Messwert verglichen und Abweichungen werden an der Luftstromanzeige angezeigt.

  • Seite 94: Große Abweichungen Des Luftstroms Außerhalb Der Parametrierten Grenzen

    Inbetriebsetzung Reaktionszeit prüfen Große Abweichungen des Luftstroms außerhalb der parametrierten Grenzen Ist der Luftstrom außerhalb der parametrierten Grenzen (z. B. ±20 %), wird das Störungsrelais angesteuert. Bei weiteren Abweichungen leuchtet zusätzlich die LED der Störungsanzeige und das Gerät meldet eine Störung auf allen angeschlossenen Schnittstellen.

  • Seite 95: Netzteile Der Stromversorgung Prüfen Und Testen

    Inbetriebsetzung Netzteile der Stromversorgung prüfen und testen 7.7 Netzteile der Stromversorgung prüfen und testen Die Netzteile der Stromversorgung müssen bei Erstinbetriebnahme und in regelmäßigen Abständen, gemäß den Angaben des Herstellers, geprüft und getestet werden. 7.8 LED- und Summer-Test Beim Test wird Folgendes geprüft: ●...

  • Seite 96: Normalisierung

    Inbetriebsetzung Normalisierung 7.9 Normalisierung Beim Normalisieren wird der Ansaug-Rauchmelder auf die vorhandenen Einsatz- und Umgebungsbedingungen eingestellt. Diese Einstellung kann bei der Produktion des Melders nicht erfolgen. Beispiel: Die Umgebungsbedingungen im Industriebereich einer luftverschmutzten Großstadt unterscheiden sich stark von denen eines Luftkurortes. Beim Normalisieren werden aktuelle Werte für Luftstrom bzw.
  • Seite 97 Inbetriebsetzung Normalisierung Normalisierung des Luftstroms läuft. Normalisierung des Rauchs läuft. Bei Firmwareversion ≥ 3.10: Die LED blinkt und die gelben LEDs Die mittlere LED blinkt. Falls eine erlöschen nach und nach. andere LED auf dem Bargraf blinkt, zeigt diese die Abweichung des aktuell gemessenen Wertes zum gemittelten Wert an Bei erfolgreicher Normalisierung geht der Ansaug-Rauchmelder in Normalbetrieb...

  • Seite 98: Grenzen Der Normalisierung Des Luftstroms (Nur Bei Firmwareversionen ≥ 3.10)

    Luftstrom erfolgen. Die Grenzen des Bereichs können Sie der folgenden Tabelle entnehmen: Gerät Unterer Grenzwert für den Oberer Grenzwert für den Luftstrom Luftstrom FDA241 15 l/min 57 l/min FDA221 15 l/min 48 l/min Liegt der zu normalisierende Luftstrom außerhalb des erlaubten Bereichs, zeigt der Ansaug-Rauchmelder während der Normalisierung einen allgemeinen Fehler an...

  • Seite 99: Wartung / Instandsetzung

    Wartung / Instandsetzung Sichtkontrolle 8 Wartung / Instandsetzung 8.1 Sichtkontrolle Kontrollieren Sie Folgendes: ● Bei freier Zugänglichkeit des Rohrsystems ist dieses festmontiert und unbeschädigt. ● Die Ansaugöffnungen des Rohrsystems sind frei. ● Das Ansaugrohr und die Anschlusskabel sind fest angeschlossen. ●...

  • Seite 100: Kommunikation Mit Dem Ansaug-Rauchmelder

    Wartung / Instandsetzung Statusabfrage mit Servicegeräten 8.3.1 Kommunikation mit dem Ansaug-Rauchmelder Verbindung zwischen Ansaug-Rauchmelder und PC herstellen Die Software 'FXS2051 ASD Configuration Tool' schließt automatisch, wenn das Verbindungskabel gelöst wird oder wenn die Stromversorgung des Ansaug- Rauchmelders unterbrochen ist. Während eines Melder-Firmware-Updates darf die Stromversorgung des Ansaug- Rauchmelders nicht unterbrochen werden.
  • Seite 101 Wartung / Instandsetzung Statusabfrage mit Servicegeräten Abb. 35: Verbindung des Ansaug-Rauchmelders mit einem PC 1 Ansaug-Rauchmelder 4 Mini-USB-Schnittstelle 2 Schraubverbindung zwischen Gehäusedeckel 5 Verbindungskabel und Gehäuseboden 3 Gehäusedeckel verschieben 101 | 122 A6V10334410_i_de_-- Building Technologies Fire Safety 2017-02-15...

  • Seite 102: Verbindung Zwischen Ansaug-Rauchmelder Und Pc Trennen

    Wartung / Instandsetzung Statusabfrage mit Servicegeräten Verbindung zwischen Ansaug-Rauchmelder und PC trennen w Der PC ist mit dem Ansaug-Rauchmelder verbunden und die Software ist aktiviert. w Geänderte Einstellungen und Daten sind gespeichert. 1. Schließen Sie die Software im Hauptmenü 'Datei' mit dem Befehl 'Beenden'. 2.

  • Seite 103: Statusanzeigen Und Relaisausgänge Zurückstellen (Standalone-Anwendung)

    Wartung / Instandsetzung Statusanzeigen und Relaisausgänge zurückstellen (Standalone-Anwendung) 8.4 Statusanzeigen und Relaisausgänge zurückstellen (Standalone-Anwendung) Dieser Abschnitt gilt nur bei Standalone-Anwendung. Bei Standalone-Anwendung ist der Melder 'selbsthaltend' (default) und kann aber auch als 'nicht selbsthaltend' konfiguriert werden. Selbsthaltend-Funktionen sind: ● Luftstromstörungen ●...

  • Seite 104: Reinigung

    Wartung / Instandsetzung Reinigung 8.6 Reinigung Zur Reinigung des Gehäuses verwenden Sie ein feuchtes Tuch. Verwenden Sie keine chemischen Reinigungsmittel. 8.7 Wasserabscheider warten Das angesammelte Kondenswasser darf nicht in den Luftstrom gelangen. Je nach Konstruktion des Wasserabscheiders wird der Entleervorgang unterschiedlich ausgeführt.
  • Seite 105 Wartung / Instandsetzung Wasserabscheider warten Abb. 37: Beispiel für die Anordnung eines Wasserabscheiders → → Luftstrom Ansaug-Rauchmelder mit 180° Ventil zum Ablassen des gedrehter Frontanzeige Kondenswassers Auslassöffnung T-Stück zur Ankopplung an eine waagerechte, tiefe Stelle im Rohrsystem Abstand von Sammelrohr zum Kondenswasser Wasserspiegel >300 mm 105 | 122...

  • Seite 106: Wartungs- Und Reinigungsintervalle

    Wartung / Instandsetzung Wartungs- und Reinigungsintervalle 8.8 Wartungs- und Reinigungsintervalle Die Intervalle zum Freiblasen des Rohrsystems hängen vom Verschmutzungsgrad ab oder können auf feste Zeitabstände festgelegt werden. Die Einstellung kann manuell oder automatisch erfolgen. Die Einstellung erfolgt im Menü 'Freiblaseinheit' mit der Software 'FXS2051 ASD Configuration Tool'.

  • Seite 107: Austausch Des Filtersatzes In Der Asd-Filterbox Fdaz292

    8.8.2 Austausch des Aspirators Ein regelmäßiger Austausch des Aspirators in den Ansaug-Rauchmeldern ist nicht erforderlich. Im Falle eines Defekts kann das Ersatzteil Aspirator (FDA241/FDA221) FDAZ291 [➙ 41] eingebaut werden. Defekte am Aspirator werden an der Brandmeldezentrale (bei Meldern mit Kommunikationsmodul FDCC221S) und am Ansaug-Rauchmelder selbst angezeigt.

  • Seite 108: Ereignisspeicher

    Wartung / Instandsetzung Ereignisspeicher 8.9 Ereignisspeicher In den Ereignisspeicher des Ansaug-Rauchmelders werden verschiedene Änderungen/Ereignisse geschrieben, die nicht direkt von einer Person ausgelöst oder gesteuert werden. Die folgende Tabelle zeigt, welche Ereignisse im Ereignisspeicher abgelegt werden: Ereignis Bedeutung des gespeicherten Wertes Status changed Statuswechsel des Ansaug-Rauchmelders (z.

  • Seite 109: Modifikationsspeicher

    Wartung / Instandsetzung Modifikationsspeicher 8.10 Modifikationsspeicher In den Modifikationsspeicher des Ansaug-Rauchmelders werden verschiedene Änderungen/Ereignisse geschrieben, die direkt von einer Person ausgelöst oder gesteuert werden. Die folgende Tabelle zeigt, welche Ereignisse im Modifikationsspeicher abgelegt werden: Ereignis Bedeutung des gespeicherten Wertes Device reset Der Ansaug-Rauchmelder wurde neu gestartet/eingeschaltet Tool connected...

  • Seite 110: Störungen

    Wartung / Instandsetzung Störungen 8.11 Störungen Störungen werden an der Frontanzeige signalisiert. Bei Unsicherheit wird empfohlen, einen LED- und Summer-Test durchzuführen. Beim Test wird Folgendes geprüft: ● Funktionstest der Anzeige des Melders ● LED Leuchttest in drei Helligkeitsstufen ● Ton des Summers in drei unterschiedlichen Schallpegeln Der Test wird mit dem Taster ausgelöst und das Ergebnis mit den LEDs angezeigt.

  • Seite 111: Störungstabelle

    Wartung / Instandsetzung Störungen 8.11.1 Störungstabelle Störung/Problem Mögliche Ursache Abhilfe Der Ansaug-Rauchmelder wird nicht von der Reihenfolge beim Einschalten/Starten Schalten Sie die Melderlinie ab. Brandmeldezentrale erkannt nicht beachtet Schalten Sie das externe Netzteil des Ansaug-Rauchmelders ein. Starten Sie anschließend die Melderlinie neu.

  • Seite 112: Bei Anschluss An Fdnet/C-Net

    Wartung / Instandsetzung Störungen Störung/Problem Mögliche Ursache Abhilfe Luftstrom hat konfigurierte Prüfen Sie das Rohrsystem auf Schäden, Toleranzgrenze erreicht (typischerweise z. B. Risse, Löcher, undichte Verbindungen ±20 %). zwischen den Rohren und den Fittings. Blasen Sie das Rohrsystem frei. Normalisieren Sie den Ansaug- Rauchmelder.

  • Seite 113: Störungsanalyse

    Wartung / Instandsetzung Störungen 8.11.2 Störungsanalyse Bei Störungen leuchtet die Anzeige . Die Störungsart wird auf Abruf angezeigt. Hierzu ist ein 'LED- und Summer-Test [➙ 95]' durchzuführen. Nach Abschluss der LED-Testsequenz leuchtet die 'Störungsanzeige' zusammen mit der entsprechenden LED für ca. 3 Sekunden. Störungsarten Abb.

  • Seite 114: Spezifikationen

    Stromversorgungen nach EN 54-4 haben eine Ausgangsspannung von 20,0…30,0 V. Die Stromversorgung wird abgeschaltet, um eine Tiefentladung der Batterien zu vermeiden. Die Ansaug-Rauchmelder FDA241 und FDA221 warnen beim Erreichen einer Spannung von 21 V vor dem Abschalten der Stromversorgung: ●...
  • Seite 115 Spezifikationen Technische Daten FDA241, FDA221 Ausführung der Klemmstellen Schraubklemmen Kabel Brandklasse V1 Leiterquerschnitt 0,2…2,5 mm² (AWG 12…30) Schnittstelle 4…20 mA Schnittstelle zur Verbindung mit einem PC Mini-USB Anschluss an Melderlinie mit FDCC221S FDnet/C-NET (Zubehör) Anschluss-Kennzahl mit FDCC221S (Zubehör) Linientrenner Linienspannung: ●...
  • Seite 116 25 mm Rohr-Innendurchmesser 21 mm Maximale Rohrleitungslängen FDA241: ● Einfache Leitung FDA241: 60 m ● Verzweigte Leitungen FDA241: 2 x 60 m Maximale Rohrleitungslängen FDA221: ● Einfache Leitung 30 m ● Verzweigte Leitungen 2 x 25 m Überwachte Fläche Die maximal zulässige Fläche hängt von den örtlich geltenden Vorschriften Maximale Fläche:...

  • Seite 117: Abmessungen

    ∽RAL 9010 Reinweiß Normen Europäische Normen ● EN 54-20 A, B, C ● EN 54-17 mit FDCC221S eingebaut 9.2 Abmessungen Abb. 40: Abmessungen der Ansaug-Rauchmelder FDA241, FDA221 Abb. 41: Abmessungen der ASD-Filterbox FDAZ292 117 | 122 A6V10334410_i_de_-- Building Technologies Fire Safety 2017-02-15...

  • Seite 118: Umweltverträglichkeit Und Entsorgung

    Spezifikationen Umweltverträglichkeit und Entsorgung 9.3 Umweltverträglichkeit und Entsorgung Dieses Gerät ist mit Materialien und Verfahren hergestellt, die bestmöglich den aktuellen Standards im Umweltschutz entsprechen. Konkret wurden folgende Maßnahmen umgesetzt: ● Einsatz wiederverwertbarer Materialien ● Verwendung halogenfreier Kunststoffe ● Elektronikteile und Kunststoff sind trennbar Größere Kunststoffteile sind gekennzeichnet nach ISO 11469 und ISO 1043.

  • Seite 119: Anhang

    Anhang Störungsanzeige 10 Anhang 10.1 Störungsanzeige Als Hilfsmittel zum leichten Ablesen der Störungsanzeige kann diese Seite gedruckt und die Grafik mit Beschreibung neben die leuchtenden LEDs gehalten werden. Die Druckeinstellung für diese Seite sollte ohne Skalierung auf DIN A4 sein. ‫־‬...

  • Seite 120: Index

    Index / Index Einsatzgebiet Umgebungsbedingungen ......... 48 Abweichung Luftstrom Empfindlichkeit Betrieb auf Melderlinie ........94 Grenzwerte ............47 Standalone-Modus........... 94 Entsorgung ............ 118 Anwendungsbeispiele ........18 Ereignisspeicher ASD Asyst-Tool ..........18 Gespeicherte Ereignisse ........ 108 ASD Configuration Tool ..38, 83, 88, 99, 108, 109 Aspirator ............107 Erzeugnisstand ..........
  • Seite 121 Index / Intelligenter Melderprüfer FDUD293 Prüfpflücker ............. 37 MC-Link ............36 Prüfpflücker Prüfhilfsmittel ........... 37 Prüfpflücker FDUD292 Kommunikationsmodul MC-Link ............36 FDCC221S ............39 Pufferzeiten ............. 46 Kommunikationsmodul FDCC221S ..... 19 Benötigte Batterie ..........46 Kompatibilität ........... 42 Kompatibilität mit Brandmeldezentralen....42 Konfiguration Quellsprache .............
  • Seite 122 Herausgegeben von © Siemens Schweiz AG, 2011 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug +41 41-724 24 24 www.siemens.com/buildingtechnologies Dokument-ID: A6V10334410_i_de_-- Handbuch FD20/FD720 Ausgabe: 2017-02-15 Register 3...

Diese Anleitung auch für:

Fda221

Inhaltsverzeichnis
