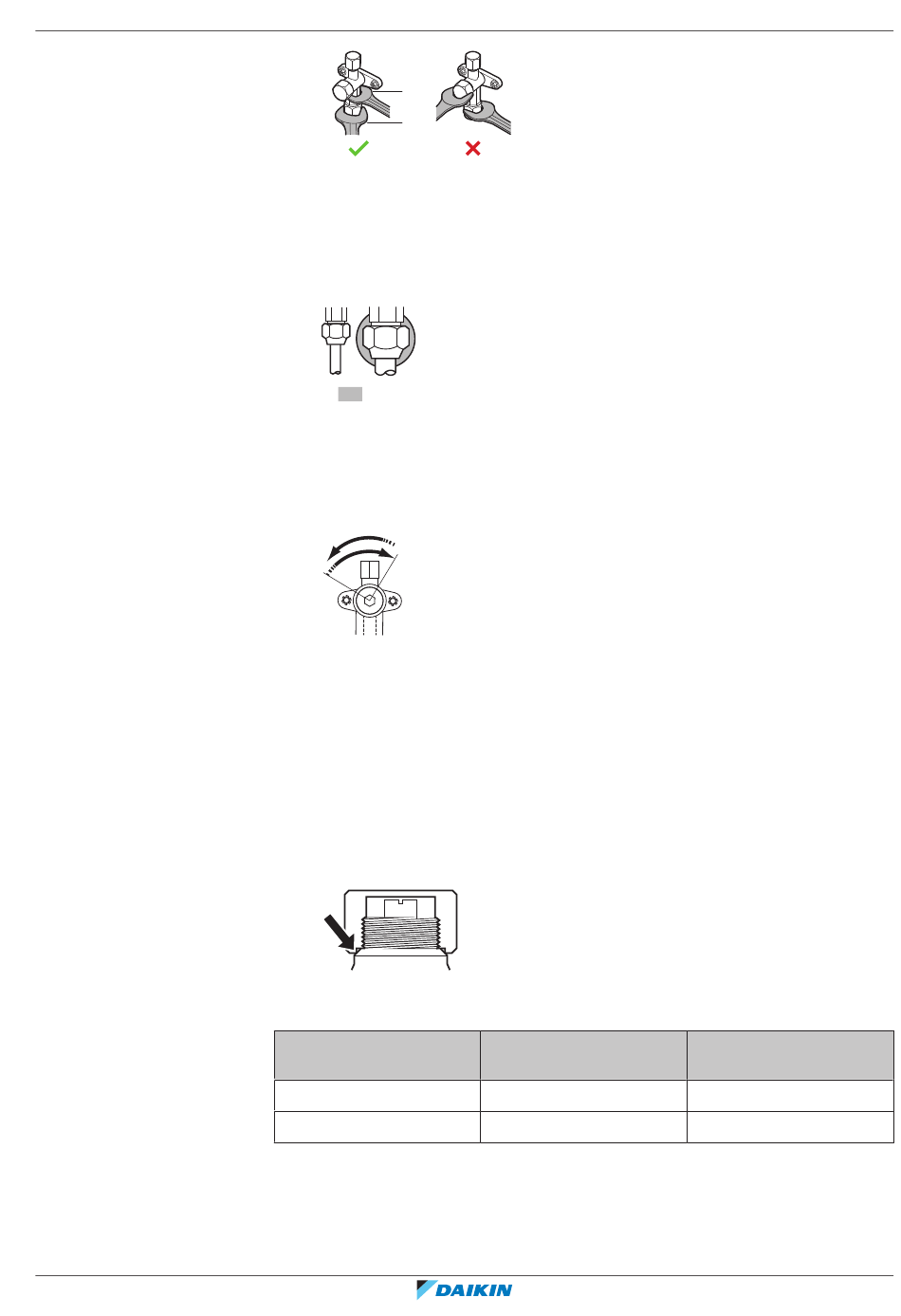

So öffnen/schließen Sie das Absperrventil
So handhaben Sie die Schaftabdeckung
So handhaben Sie die Abdeckung des Wartungsanschlusses
RXTM-R_RXTP-R_ARXTP-R_RXTA-B
R32 Split-Baureihen
4P518023-11H – 2021.03
a
b
a Schraubenschlüssel
b Drehmomentschlüssel
▪ Wenn zu erwarten ist, dass der Betriebsdruck niedrig sein wird (z. B. wegen
niedriger Außentemperaturen), sollte die Überwurfmutter beim Absperrventil
der Gasleitung mit genügend Silikon-Dichtmittel versiegelt werden, um Einfrieren
zu verhindern.
Silikon-Dichtungsmittel; auf eine lückenlose Versiegelung achten.
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite: 6 mm) in den
Ventilschaft einsetzen und dann den Ventilschaft drehen:
Zum Öffnen nach links drehen
Zum Schließen nach rechts drehen
3 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter
drehen.
4 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geöffnet/geschlossen.
▪ Der Pfeil zeigt an, ab wo die Schaftabdeckung abgedichtet ist. Beschädigen Sie
ihn NICHT.
▪ Ziehen Sie nach der Handhabung des Absperrventils die Schaftabdeckung fest
und prüfen Sie das System auf Kältemittellecks.

Ventilschaft-Kappe

Flüssigkeits-Seite
Gas-Seite
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein
Einfüllschlauch mit Ventil-Zungenspatel benutzt werden.
7 Installation der Leitungen
|
Schlüsselweite (mm)
17
22
Anzugsdrehmoment
(N•m)
15~17
21~28
