10 Abschließen der Installation des Außengeräts
10.1 So schließen Sie die Installation des Außengeräts ab
10.2 Die Einheit schließen
10.2.1 Außeneinheit schließen
RXTM-R_RXTP-R_ARXTP-R_RXTA-B
R32 Split-Baureihen
4P518023-11H – 2021.03
10
GEFAHR: STROMSCHLAGGEFAHR
▪
Achten Sie darauf, dass das System korrekt geerdet wird.
▪
Schalten Sie erst die Stromzufuhr ab, bevor Sie Wartungsarbeiten vornehmen.
▪
Erst die Abdeckung des Schaltkastens installieren, bevor Sie die Stromversorgung
einschalten.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem
Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln.

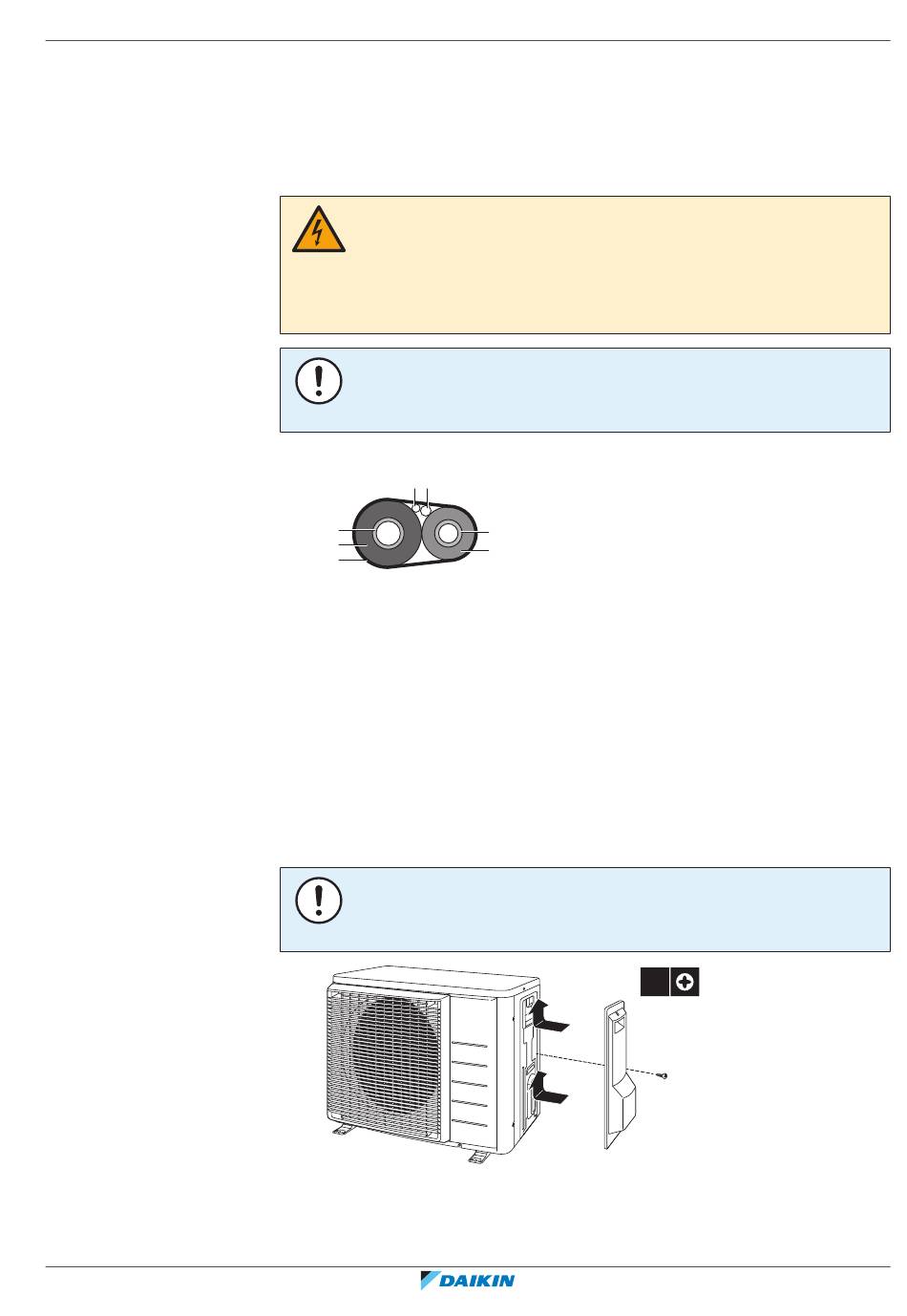

1 Kältemittel-Rohrleitung und Kabel wie folgt isolieren und befestigen:
d c
a
b
g
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Bauseitige Verkabelung (sofern vorhanden)
e Flüssigkeitsleitung
f Isolierung der Flüssigkeitsleitung
g Zielband
2 Die Wartungsblende anbringen.
HINWEIS
Achten Sie
Anzugsdrehmoment von 1,3 N•m nicht zu überschreiten.
Abschließen der Installation des Außengeräts
|
e
f
beim Schließen der
1
1
Außengeräteabdeckung darauf,
1×
2
Referenz für Installateure
das
