9 | Elektroinstallation
Referenz für Installateure
54

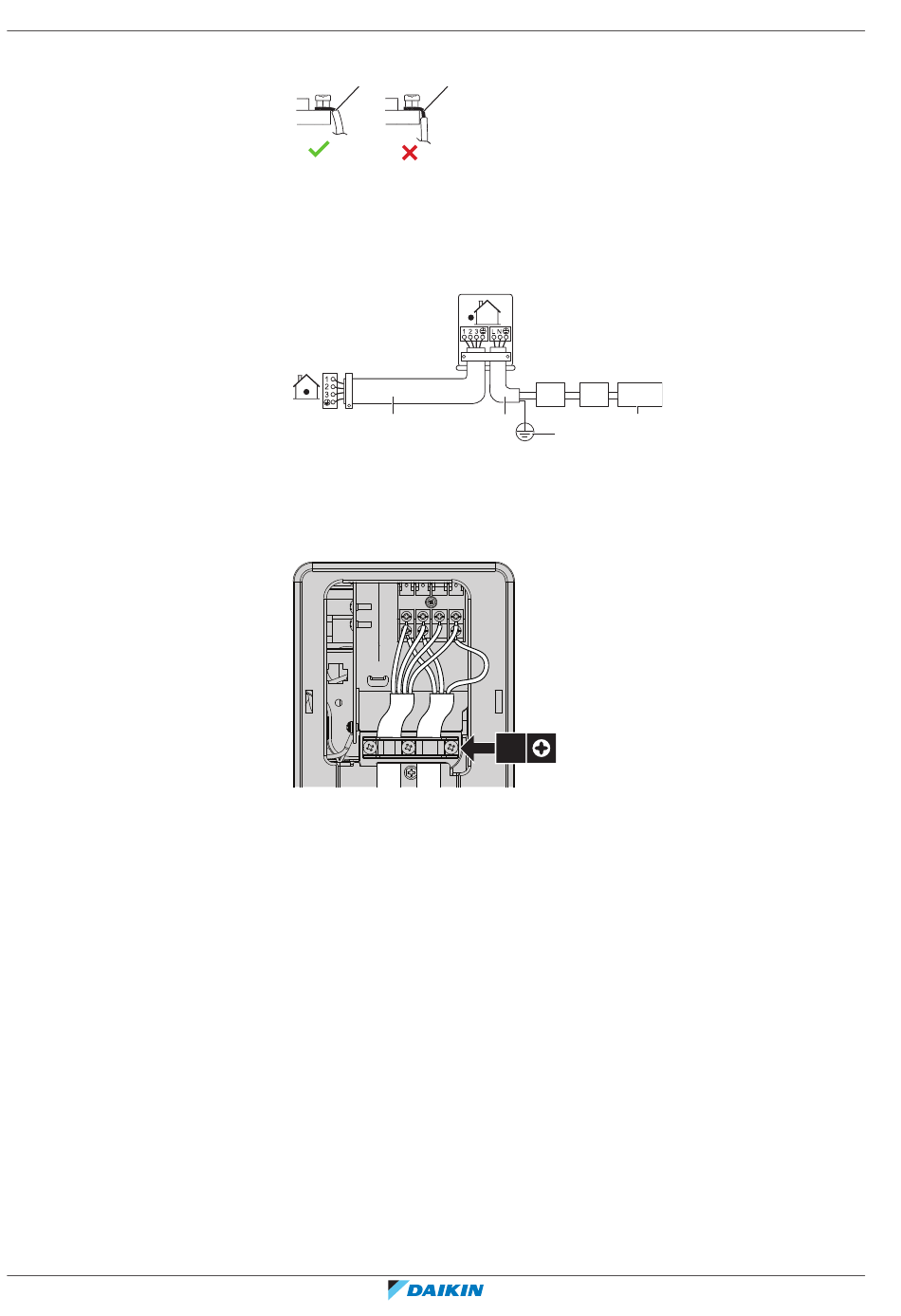

2 Die Isolierung (20 mm) von den Drähten abstreifen.
a
a Isolieren Sie das Kabelende bis zu diesem Punkt ab
b Übermäßige Abisolierungslänge kann Stromschlaggefahr bewirken oder eine
Ableitung verursachen
3 Den Kabelbinder öffnen.
4 Das Verbindungskabel und das Stromversorgungskabel wie folgt anschließen:
a
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter
d Fehlerstrom Gerät
e Stromversorgung
f Erde
5 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die Verwendung
eines Kreuzschlitzschraubendrehers.
b
c d
b
f
3×
50 Hz
220-240 V
e
