7 | Installation der Leitungen

7.2.6 Absperrventil und Service-Stutzen benutzen

So bedienen Sie das Absperrventil
Referenz für Installateure
40
A
Bördelwerkzeug für
R32 (Kupplungstyp)
A 0~0,5 mm
5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.
a
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.
c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.
VORSICHT
NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht abgeschlossen sind. Sonst
könnte Kältemittelgas austreten.
Beachten Sie Folgendes:
▪ Gemäß werksseitiger Voreinstellung sind Absperrventile geschlossen.

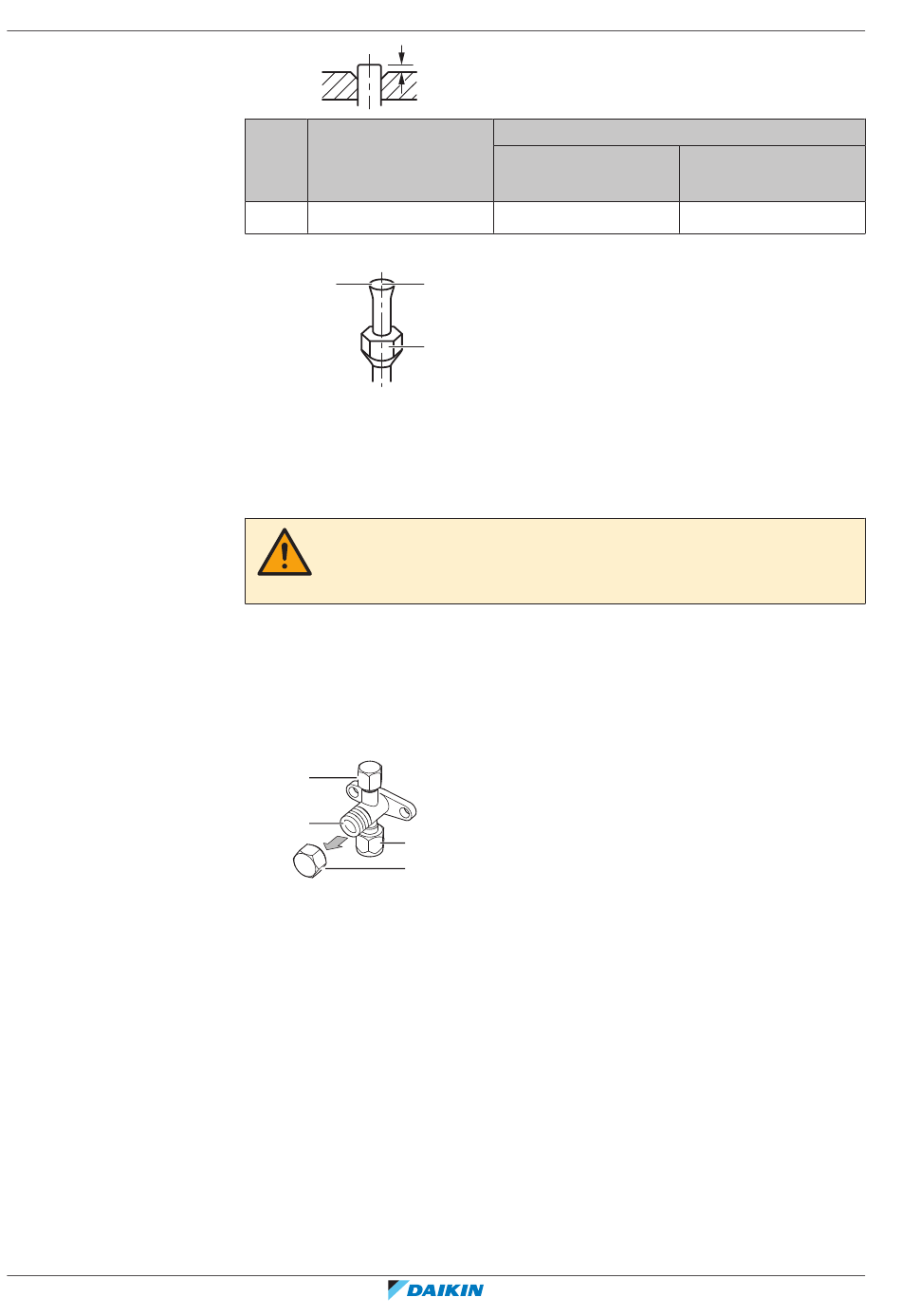

▪ Die folgende Abbildung zeigt die Teile eines Absperrventils, die bei Umgang mit
dem Ventil eine Rolle spielen.
a
b
c
d
a Service-Stutzen und Kappe des Service-Stutzens
b Ventilschaft
c Bauseitiger Rohrleitungsanschluss
d Ventilschaft-Kappe
▪ Achten Sie darauf, dass beide Absperrventile während des Betriebs geöffnet sind.
▪ Beim Ventilschaft NICHT übermäßig Kraft ausüben. Sonst könnte der Ventilkörper
brechen.
▪ IMMER erst das Absperrventil mit einen normalen Schraubenschlüssel sichern
und dann zum endgültigen Lösen oder Festziehen der Überwurfmutter einen
Drehmomentschlüssel nehmen. Den Schraubenschlüssel NICHT auf die
Ventilschaft-Kappe legen. Dadurch könnte eine Kältemittel-Leckage verursacht
werden.
Herkömmliches Bördelwerkzeug
Kupplungstyp
(Typ Ridgid)
1,0~1,5 mm
b
c
Flügelmuttertyp
(Typ Imperial)
1,5~2,0 mm
RXTM-R_RXTP-R_ARXTP-R_RXTA-B
R32 Split-Baureihen
4P518023-11H – 2021.03
