So öffnen/schließen Sie das Absperrventil
So handhaben Sie die Schaftabdeckung
So handhaben Sie die Abdeckung des Wartungsanschlusses
RXA-A8
R32 Split-System-Klimageräte
4P519439-23X – 2023.09

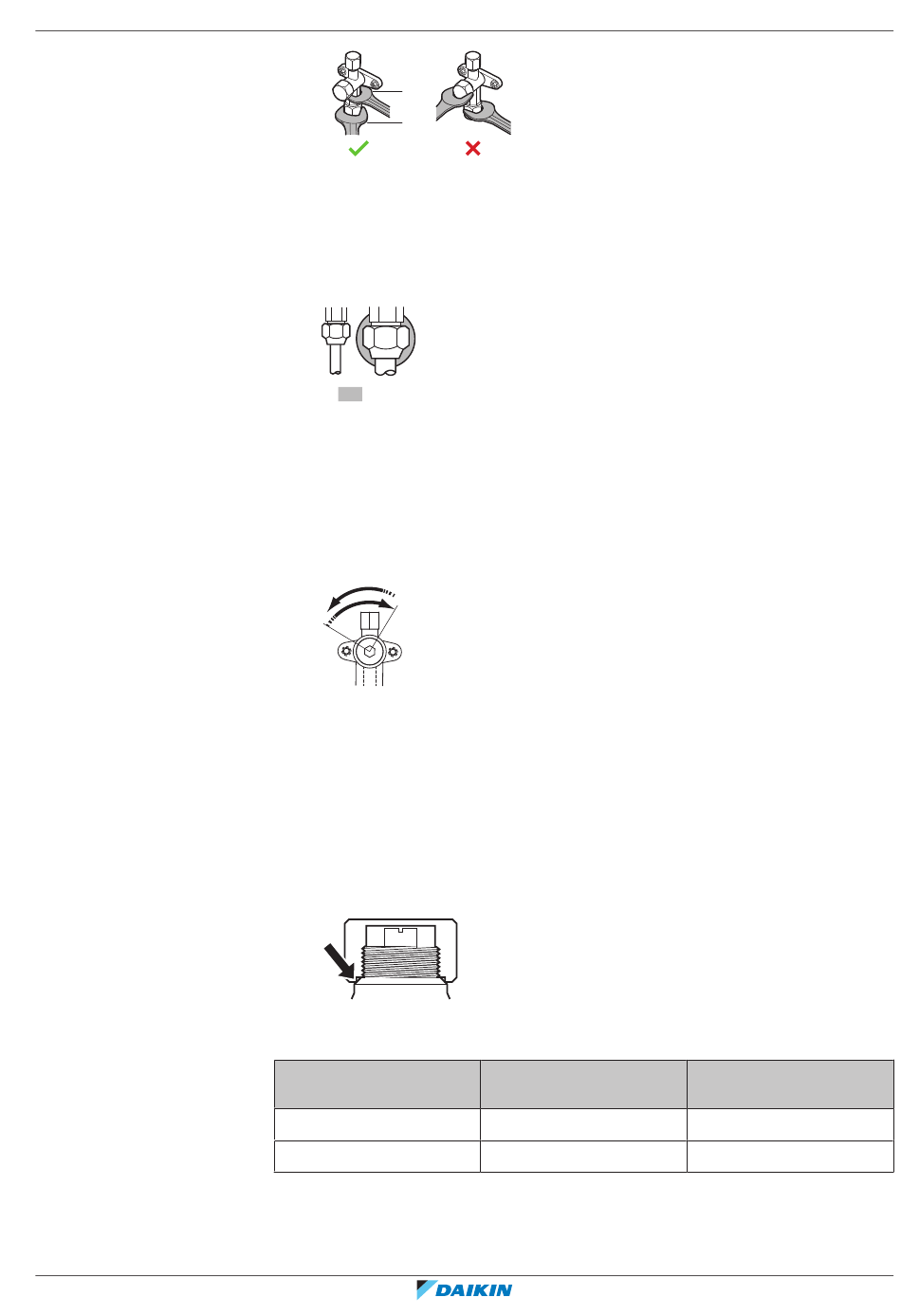

a
b
a Schraubenschlüssel
b Drehmomentschlüssel
▪
Wenn zu erwarten ist, dass der Betriebsdruck niedrig sein wird (z. B. wegen
niedriger Außentemperaturen), sollte die Überwurfmutter beim Absperrventil
der Gasleitung mit genügend Silikon-Dichtmittel versiegelt werden, um Einfrieren
zu verhindern.
Silikon-Dichtungsmittel; auf eine lückenlose Versiegelung achten.
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite: 6 mm) in den
Ventilschaft einsetzen und dann den Ventilschaft drehen:
3 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite: 4 mm) in den
Ventilschaft einführen und dann den Ventilschaft drehen:
Zum Öffnen nach links drehen
Zum Schließen nach rechts drehen
4 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter
drehen.
5 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geöffnet/geschlossen.
▪
Der Pfeil zeigt, wo die Schaft-Kappe abgedichtet ist. NICHT beschädigen.
▪
Nach Betätigen des Absperrventils die Schaft-Kappe fest ziehen und prüfen, ob
Kältemittel austritt.
Ventilschaft-Kappe
Flüssigkeits-Seite
Gas-Seite
▪
Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein
Einfüllschlauch mit Ventil-Zungenspatel benutzt werden.
Schlüsselweite (mm)
17
19
7
Rohrinstallation
|
Anzugsdrehmoment
(N•m)
14~17
17~21
Referenz für Installateure
