9 | Elektroinstallation

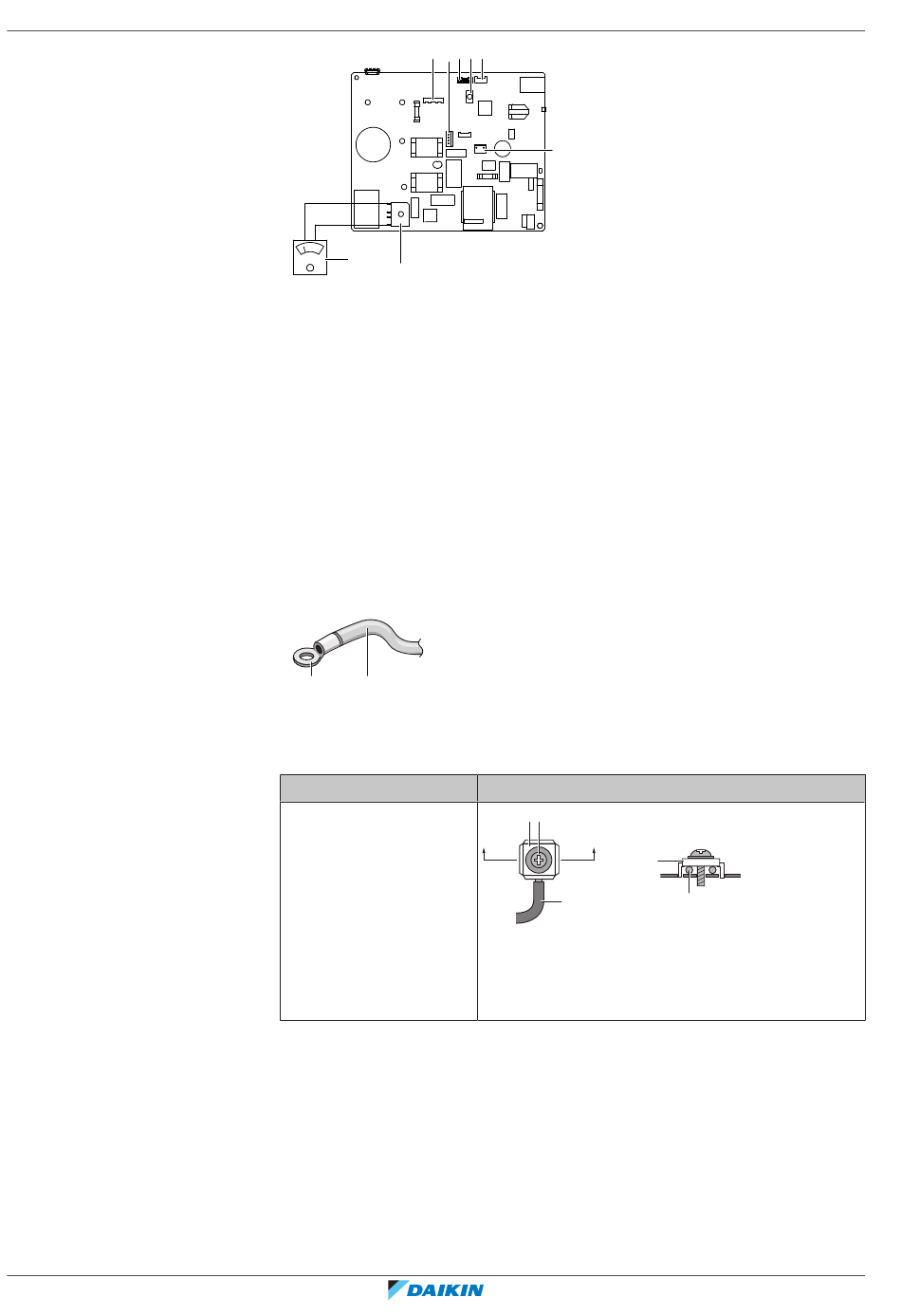

9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen
Referenz für Installateure
52
DC+
DC-
a
h
a Multimeter (DC-Spannungsbereich)
b S80 – Zuleitung zu Umschalt-Magnetventil
c S70 – Ventilatormotor-Zuleitung
d LED
e S90 – Thermistor-Zuleitung
f S20 – Zuleitung zu Elektronischem Expansionsventil
g S40 – Zuleitung zu thermischem Überlastungsrelais
h DB1 – Dioden-Brücke
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel runde,
gecrimpte Klemme installiert werden. Die runden, gecrimpten Klemmen bis zum
bedeckten Teil auf den Draht setzen und mit einem geeigneten Werkzeug
fixieren.
b a
a Litzenkabel
b Runde, gecrimpte Anschlussklemme
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
c g e d f
b
Installationsverfahren
c b
A A´
a
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
AA´
c
a
