Installazione
4
4.4

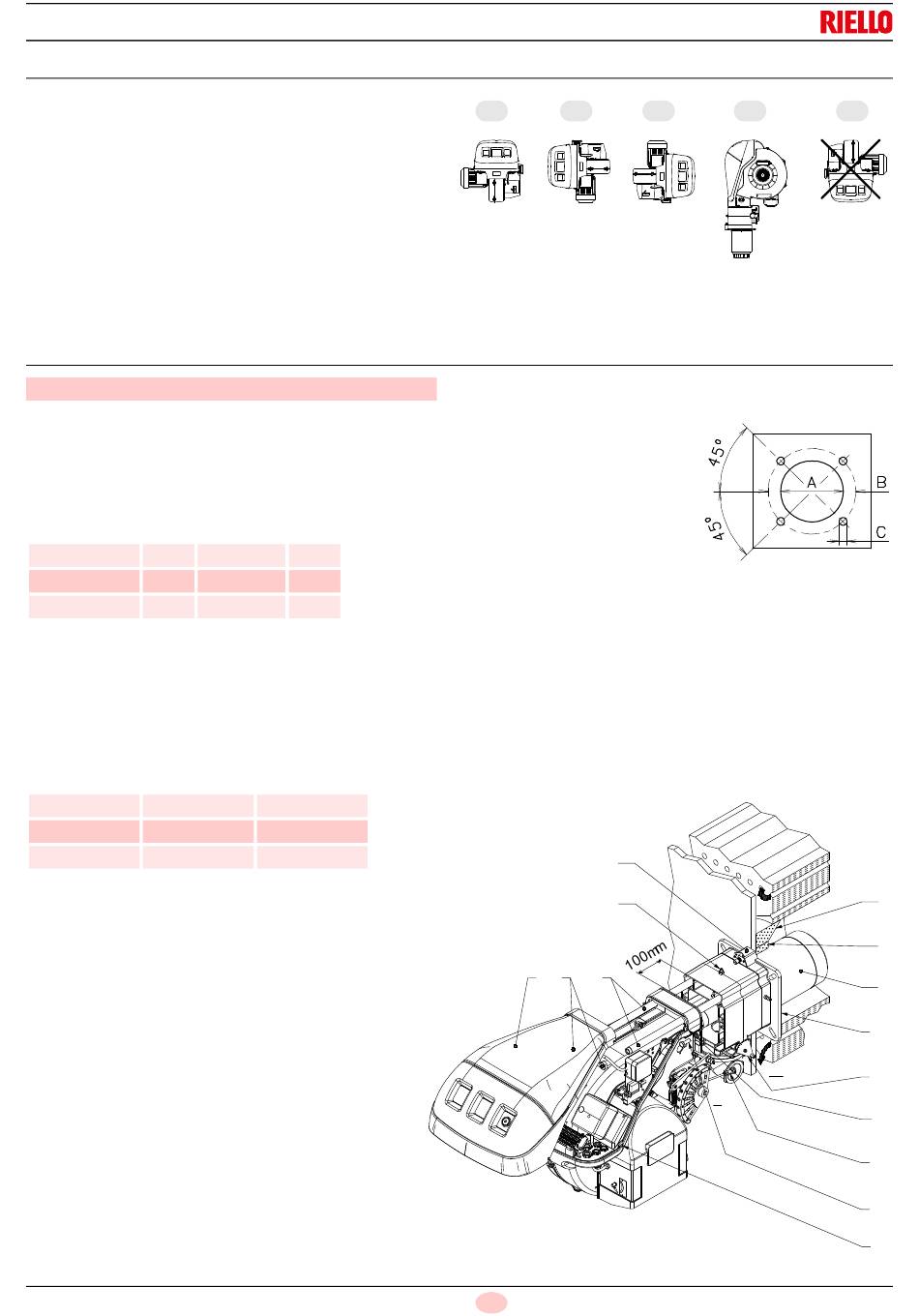

Posizione di funzionamento

Il bruciatore è predisposto esclusivamente per il funzio-
namento nelle posizioni 1, 2, 3 e 4.
L'installazione 1 è da preferire in quanto è l'unica che
consente la manutenzione come descritto di seguito in
questo manuale. Le installazioni 2, 3 e 4 consentono il
funzionamento ma rendono meno agibili le operazioni di
manutenzione e di ispezione della testa di combustione.
Ogni altro posizionamento è da ritenersi compromisso-
rio per il buon funzionamento dell'apparecchio. L'instal-
lazione 5 è vietata per motivi di sicurezza.
4.5

Fissaggio del bruciatore alla caldaia

Predisposizione della caldaia

Foratura della piastra caldaia
Forare la piastra di chiusura della camera di combustione come in Fig. 10.
La posizione dei fori filettati può essere tracciata utilizzando lo schermo ter-
mico a corredo del bruciatore.
mm A
RS 70/M 185
RS 100/M 185
RS 130/M 185
Lunghezza del boccaglio
La lunghezza del boccaglio va scelta secondo le indicazioni del costruttore
della caldaia e, in ogni caso, deve essere maggiore dello spessore della porta
della caldaia, completa di refrattario.
Le lunghezze L disponibili sono quelle indicate nella tabella sottostante.
Boccaglio corto
RS 70/M 250 mm
RS 100/M 250 mm
RS 130/M 280 mm
Per le caldaie con giro dei fumi anteriore 15), o
con camera ad inversione di fiamma, eseguire una
protezione in materiale refrattario 13), tra refratta-
rio caldaia 14) e boccaglio 12).
La protezione deve consentire al boccaglio di
essere estratto. Vedere Fig. 11.
Per le caldaie con il frontale raffreddato ad acqua
non è necessario il rivestimento refrattario 13)-
14), se non vi è espressa richiesta del costruttore
della caldaia.
6345
B C
275 - 325 M 12
275 - 325 M 12
275 - 325 M 12
lungo
385 mm
385 mm
415 mm
1 2
1 2 5
Fig. 11
12
I
3 4
D7739
Fig. 10
11
10
15
15
6
D8688
5
Fig. 9
D455
14
13
12
9
8
3
7
4
3
