Vaillant VRC-Set calormatic MF Installationsanleitung Seite 9

3.2 Anlagenschema

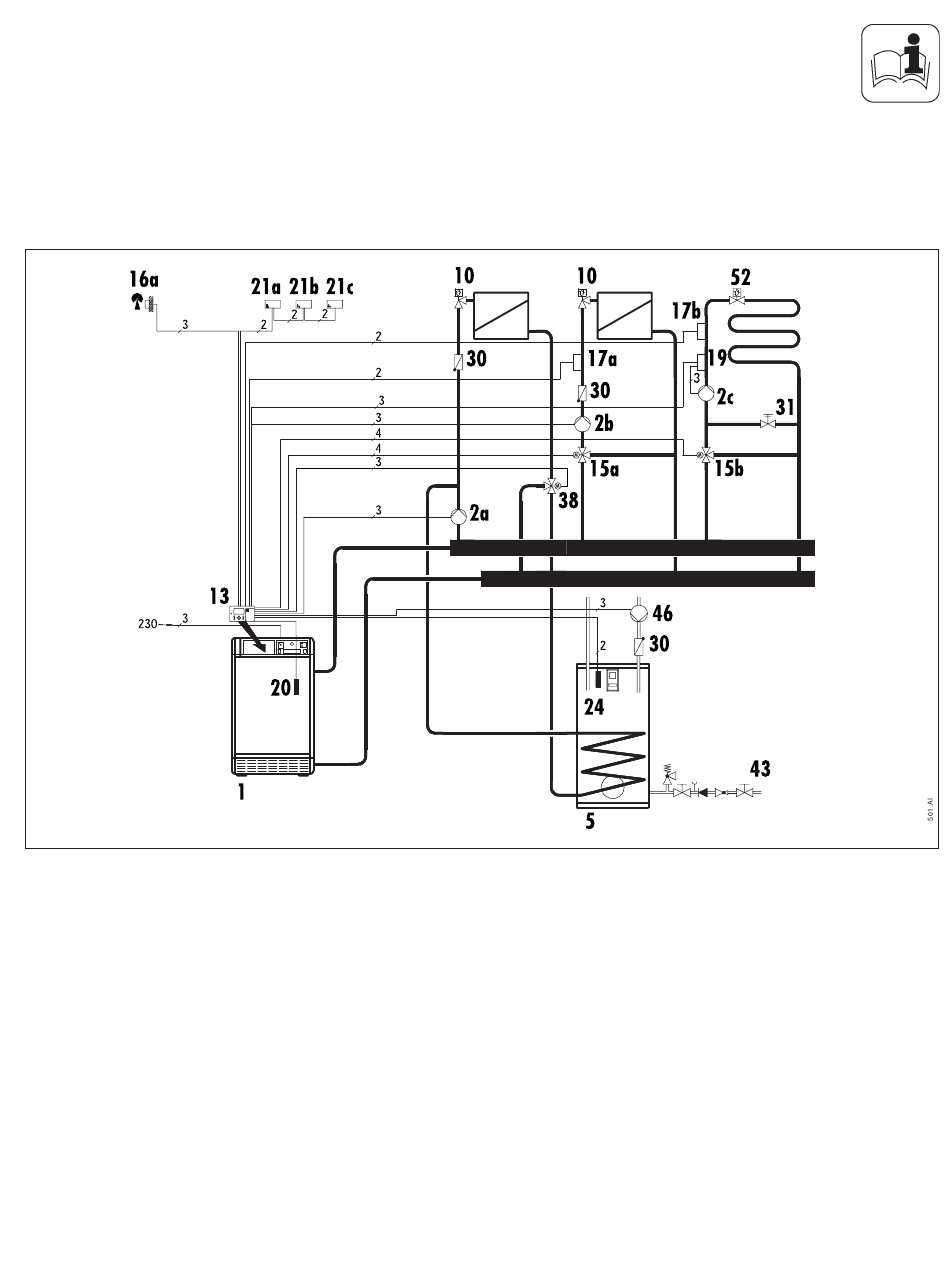

Hydraulikplan 2
Abb. 3.2 Hydraulikplan 2
3 Anlagenkomponenten/Hydraulikplan
– Ein 1-, 2-stufiger oder modulierender Kessel
– Speicher-Wassererwärmer mit Umschaltventil
Legende zu Abb. 3.2
1 Heizkessel VK... 1-stufig,
2-stufig oder modulierend
2 Heizungsumwälzpumpen
(a, b, c)
5 Speicher-Wassererwärmer
VIH...
10 Heizkörper-Thermostatventil
13 Heizungsregler VRC-Set
calormatic MF
15 3-Wege-Mischer (a, b)
16a Außenfühler mit Funkuhr-Signal-
empfänger (DCF)
17a Vorlauffühler (Mischerkreis 1)
17b Vorlauffühler (Mischerkreis 2)
19 Maximalthermostat
20 Kesselfühler
21 Fernbedienungsgeräte (a, b, c)
24 Speicherfühler
30 Schwerkraftbremse
31 Regulierventil mit Stellung-
anzeige
38 3-Wege Umschaltventil
43 Sicherheitsgruppe
46 Zirkulationspumpe
52 Raumtemperaturgesteuertes
Regulierventil
9
