Vaillant VRC-Set calormatic MF Installationsanleitung Seite 10

3 Anlagenkomponenten/Hydraulikplan
3.3 Anlagenschema
Hydraulikplan 3

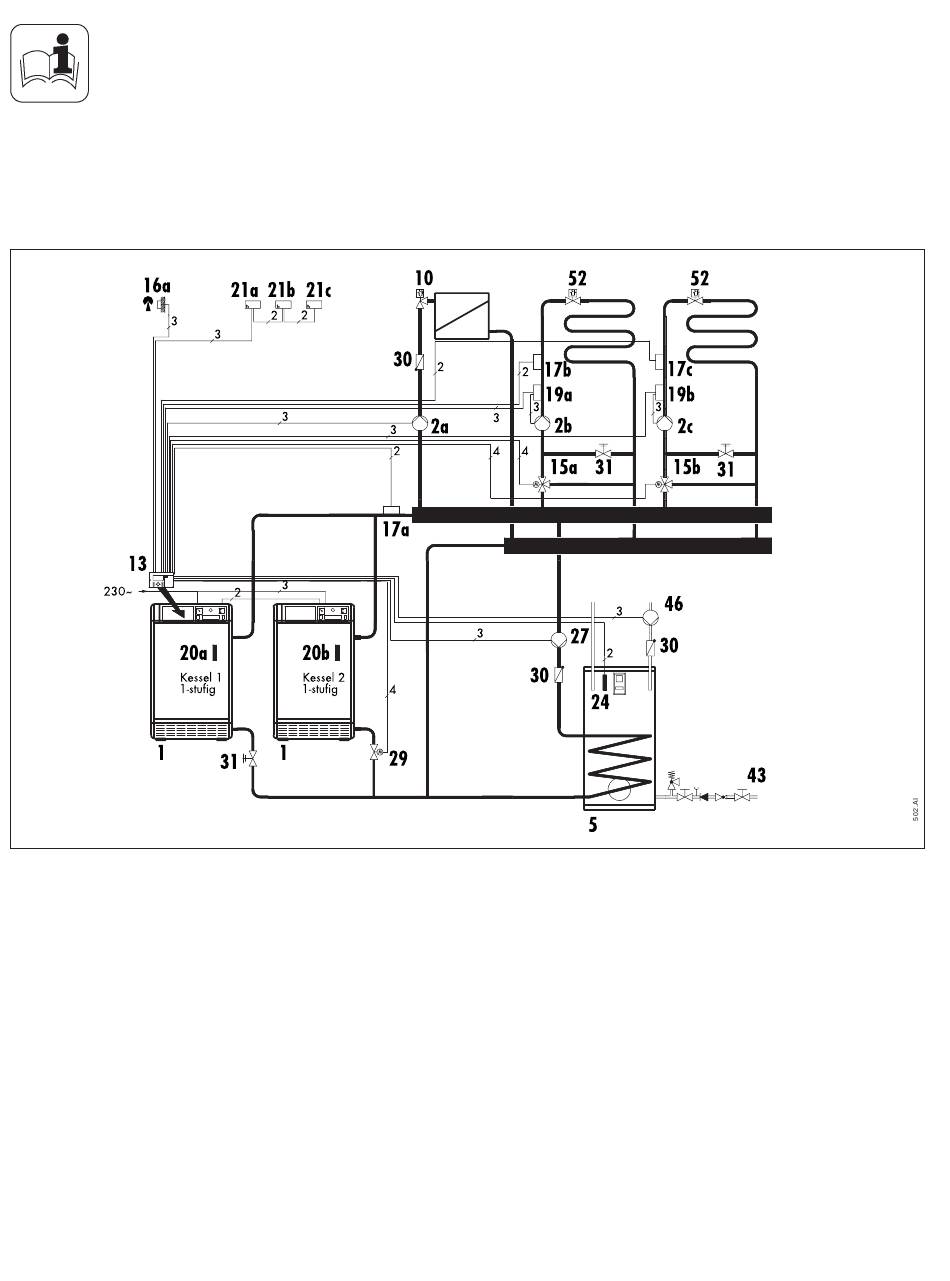

Abb. 3.3 Hydraulikplan 3
Legende zu Abb. 3.3
1 Heizkessel VK... 1-stufig
2 Heizungsumwälzpumpen
(a, b, c)
5 Speicher-Wassererwärmer
VIH...
10 Heizkörper-Thermostatventil
13 Heizungsregler VRC-Set
calormatic MF
15 3-Wege-Mischer (a, b)
16a Außenfühler mit Funkuhr-Signal-
empfänger (DCF)
17a Vorlauffühler VRC 692
(als Zubehör erforderlich)
10
– Zwei 1-stufige Kessel
– Speicher-Wassererwärmer mit Speicherladepumpe
17b Vorlauffühler (Mischerkreis 1)
17c Vorlauffühler (Mischerkreis 2)
19 Maximalthermostat (a, b)
20a Kesselfühler KF 1 (inaktiv)
20b Kesselfühler KF 2 (inaktiv)
21 Fernbedienungsgeräte (a, b, c)
24 Speicherfühler
27 Speicherladepumpe
29 Motor-Absperrventil
30 Schwerkraftbremse
31 Regulierventil mit Stellung-
anzeige
43 Sicherheitsgruppe
46 Zirkulationspumpe
52 Raumtemperaturgesteuertes
Regulierventil
