Schließen Sie das Produkt über einen
Festanschluss und eine elektrische
Trennvorrichtung mit mindestens 3 mm
Kontaktöffnung (z. B. Sicherungen oder
Leistungsschalter) an.
1. Entfernen Sie den Netzstecker vom Netzanschlusska-
bel.
2. Montieren Sie eine geeignete Abzweigdose.
3. Verdrahten Sie das Netzanschlusskabel und das Kabel
der Hausinstallation innerhalb der Abzweigdose.
4. Beachten Sie den notwendigen, abgasseitigen An-
schluss an eine raumluftunabhängige Luft-Abgas-An-
lage. (→ Seite 13)
5.8.5 Regler anschließen
1. Schließen Sie die Kabel an. (→ Seite 14)
2. Beachten Sie den Verbindungsschaltplan. (→ Seite 59)
Bedingung: Regler an eBUS
▶
Schließen Sie den Regler am Anschluss BUS an.
▶
Brücken Sie den Anschluss 24 V = RT (X100), falls keine
Brücke vorhanden ist.
Bedingung: Niederspannungsregler (24 V)
▶
Entfernen Sie die Brücke und schließen Sie den Regler
am Anschluss 24 V = RT (X100) an.
Bedingung: Maximalthermostat Fußbodenheizung
▶
Entfernen Sie die Brücke und schließen Sie das Maxi-
malthermostat am Anschluss Burner off an.
3. Stellen Sie für Mehrkreisregler D.018 von Eco (in-
termittierende Pumpe) auf Komfort (weiterlaufende
Pumpe) um. (→ Seite 24)

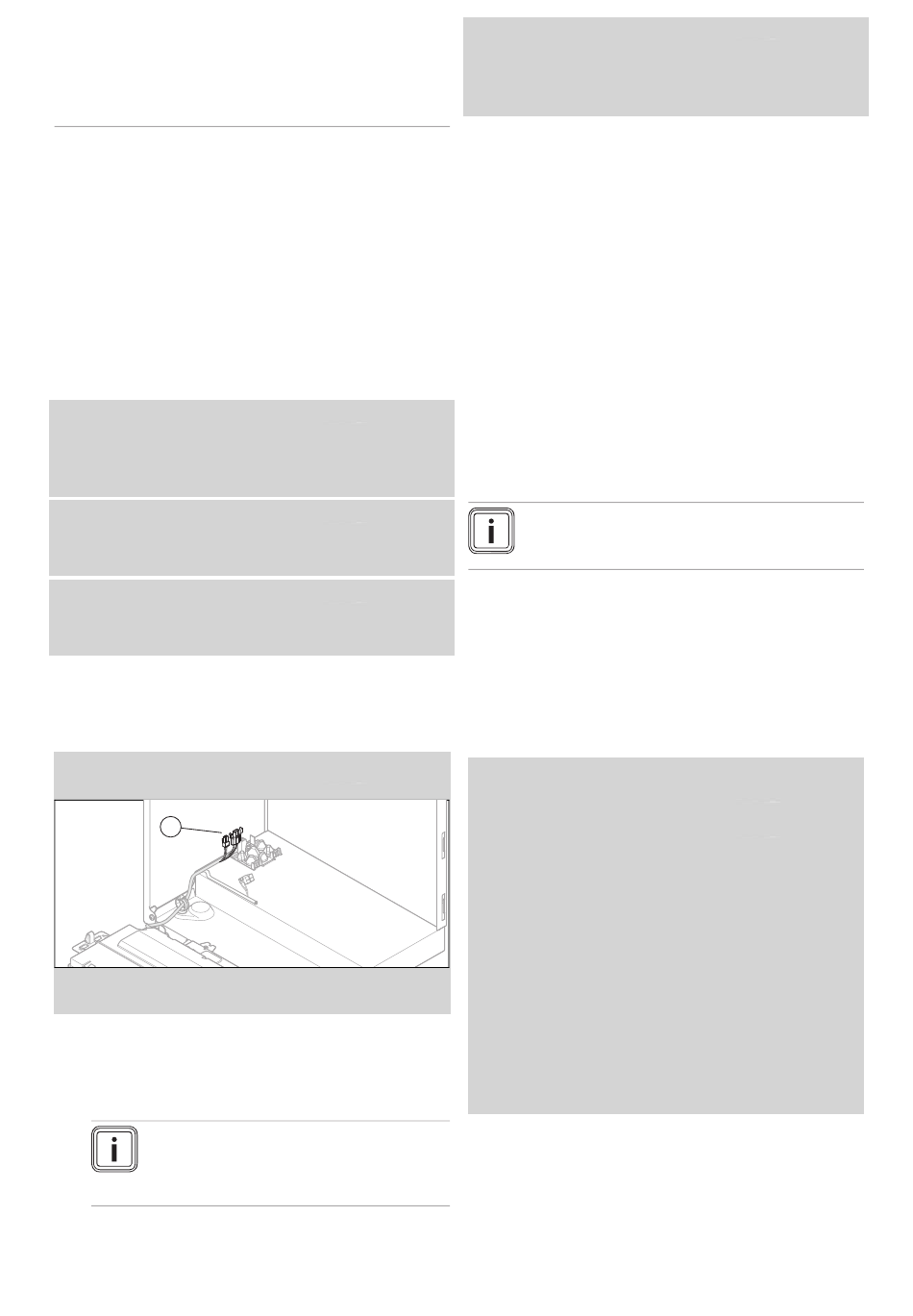

5.8.6 Warmwasserspeicher anschließen
Gültigkeit: Produkt ohne integrierte Warmwasserbereitung
1
▶
Schließen Sie den Warmwasserspeicher an die Stecker
(1) an.
5.8.7 Reglermodul VRC 710 installieren
1. Schließen Sie das Modul an den Stecksockel an
(→ Installationsanleitung Reglermodul VRC 710).
Hinweis
Durch die Installation des Reglermoduls
VRC 710 werden Zusatzfunktionen freige-
schaltet.
16
Bedingung: Nachträgliche Installation
▶
Rufen Sie die Fachhandwerkerebene auf. (→ Seite 17)
▶
Navigieren Sie zum Menüpunkt Installationsassistent.
▶
Starten und durchlaufen Sie den Installationsassistenten.
5.8.8 Modulbox, Multifunktionsmodul und
Zusatzkomponenten installieren
1. Installieren Sie die Modulbox für das Multifunktions-
modul (optionale Leiterplatte) im Produkt (→ Installa-
tionsanleitung Modulbox).
2. Schließen Sie das Multifunktionsmodul an die Leiter-
platte des Produkts an (→ Installationsanleitung Modul-
box).
3. Schließen Sie Zusatzkomponenten an das Multifunk-
tionsmodul an (→ Installationsanleitung Modulbox).
4. Konfigurieren Sie die jeweils gewünschte Funktion
über die Diagnosecodes. (→ Seite 24)
5.8.9 Kommunikationseinheit installieren
▶
Installieren Sie die Kommunikationseinheit (→ Installa-
tionsanleitung Kommunikationseinheit).
5.8.10 Zusatzrelais nutzen
Hinweis
Der Anschluss Opt. (grauer Stecker) auf der
Leiterplatte ist nicht für jedes Produkt verfügbar.
1. Schließen Sie eine weitere Komponente über den An-
schluss Opt. (grauer Stecker) auf der Leiterplatte direkt
an das integrierte Zusatzrelais an.
2. Schließen Sie die Kabel an. (→ Seite 14)
3. Um die angeschlossene Komponente in Betrieb zu
nehmen, wählen Sie im Diagnosecode D.026 die Kom-
ponente aus. (→ Seite 17)
5.8.11 Zirkulationspumpe installieren
Gültigkeit: Produkt mit integrierter Warmwasserbereitung ODER Produkt
mit angeschlossenem Warmwasserspeicher
Bedingung: Regler angeschlossen
▶
Schließen Sie die Kabel an. (→ Seite 14)
▶
Verbinden Sie das 230 V-Anschlusskabel mit dem Ste-
cker vom Steckplatz X13 und stecken Sie den Stecker
auf den Steckplatz.
▶
Wenn der Steckplatz X13 schon belegt ist, dann
schließen Sie die Zirkulationspumpe an X16 an.
▶
Wenn die Steckplätze X13 und X16 schon belegt sind,
dann schließen Sie die Zirkulationspumpe an das Multi-
funktionsmodul (optionale Leiterplatte) an. (→ Seite 16)
▶
Verbinden Sie das Anschlusskabel des externen Tasters
mit den Klemmen 1 (OT ) und 6 (FB) des Randsteckers
X41, der dem Regler beigepackt ist.
▶
Stecken Sie den Randstecker auf den Steckplatz X41 der
Leiterplatte.
