Zuleitung (X1.1)
Klemmleiste Nr. Anschluss
1 Zuleitung Verdichter
X1.1
2 Zuleitung Elektroheizung
3 Zuleitung Steuerspannung (Geräteelektronik)
(1
Bei Verwendung nur einer Stufe der Elektroheizung.
83322201 1/2021-05 Ber
Montage- und Betriebsanleitung
Sole/Wasser-Wärmepumpe Geoblock® WGB 8-A-MD-I

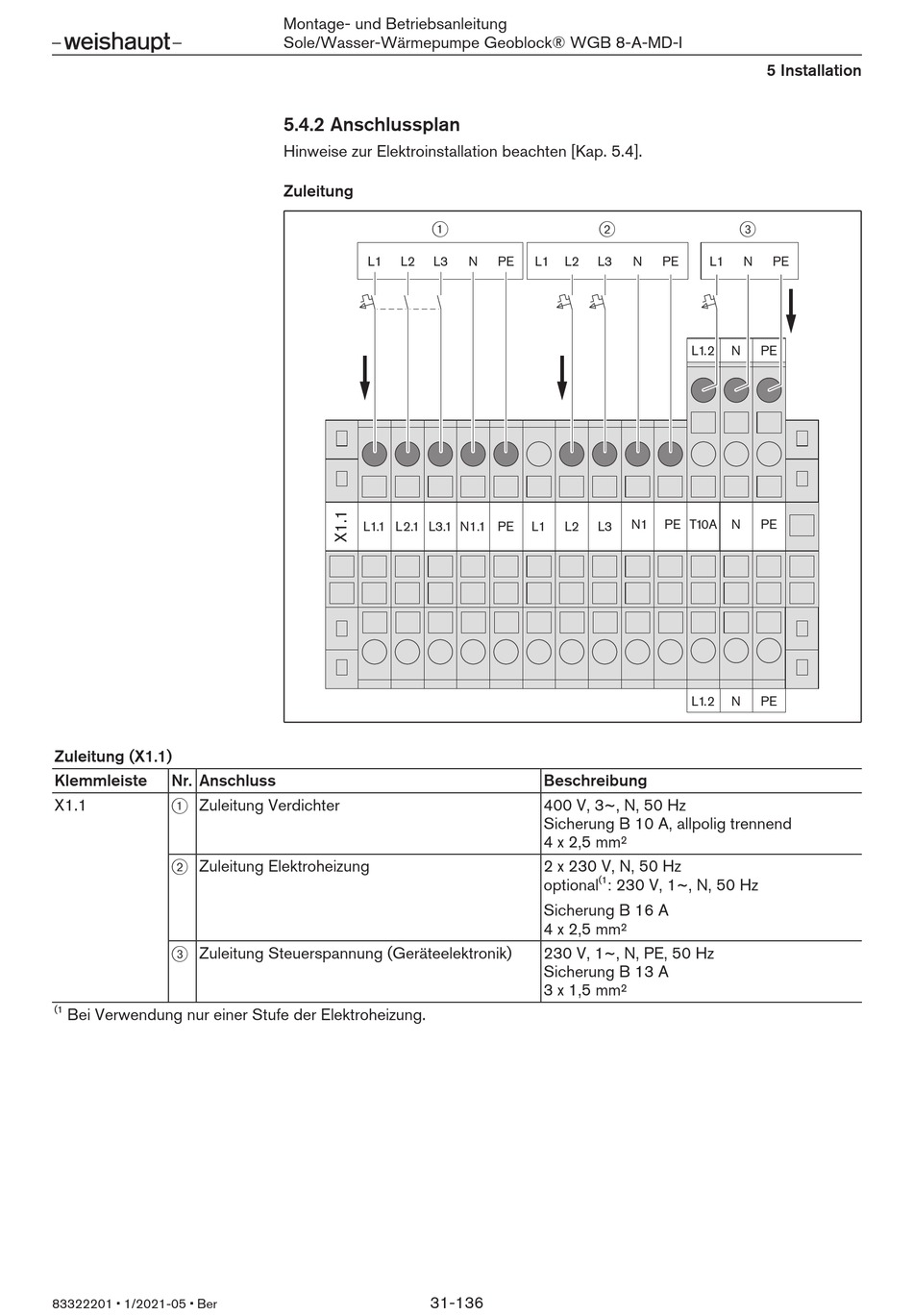

5.4.2 Anschlussplan

Hinweise zur Elektroinstallation beachten [Kap. 5.4].
Zuleitung
1
L1 L2 L3
L1.1 L2.1 L3.1 N1.1 PE
31-136
2
N PE L1 L2 L3 N
N1
L1 L2 L3
Beschreibung
400 V, 3~, N, 50 Hz
Sicherung B 10 A, allpolig trennend
4 x 2,5 mm²
2 x 230 V, N, 50 Hz
(1
optional : 230 V, 1~, N, 50 Hz
Sicherung B 16 A
4 x 2,5 mm²
230 V, 1~, N, PE, 50 Hz
Sicherung B 13 A
3 x 1,5 mm²
5 Installation
3
PE L1 N PE
L1.2 N PE
PE T10A N PE
L1.2 N PE
