JM-200-ETH
Normaler
Betriebszustand
LEDs-Zustände des
Betriebssystems
Jetter AG

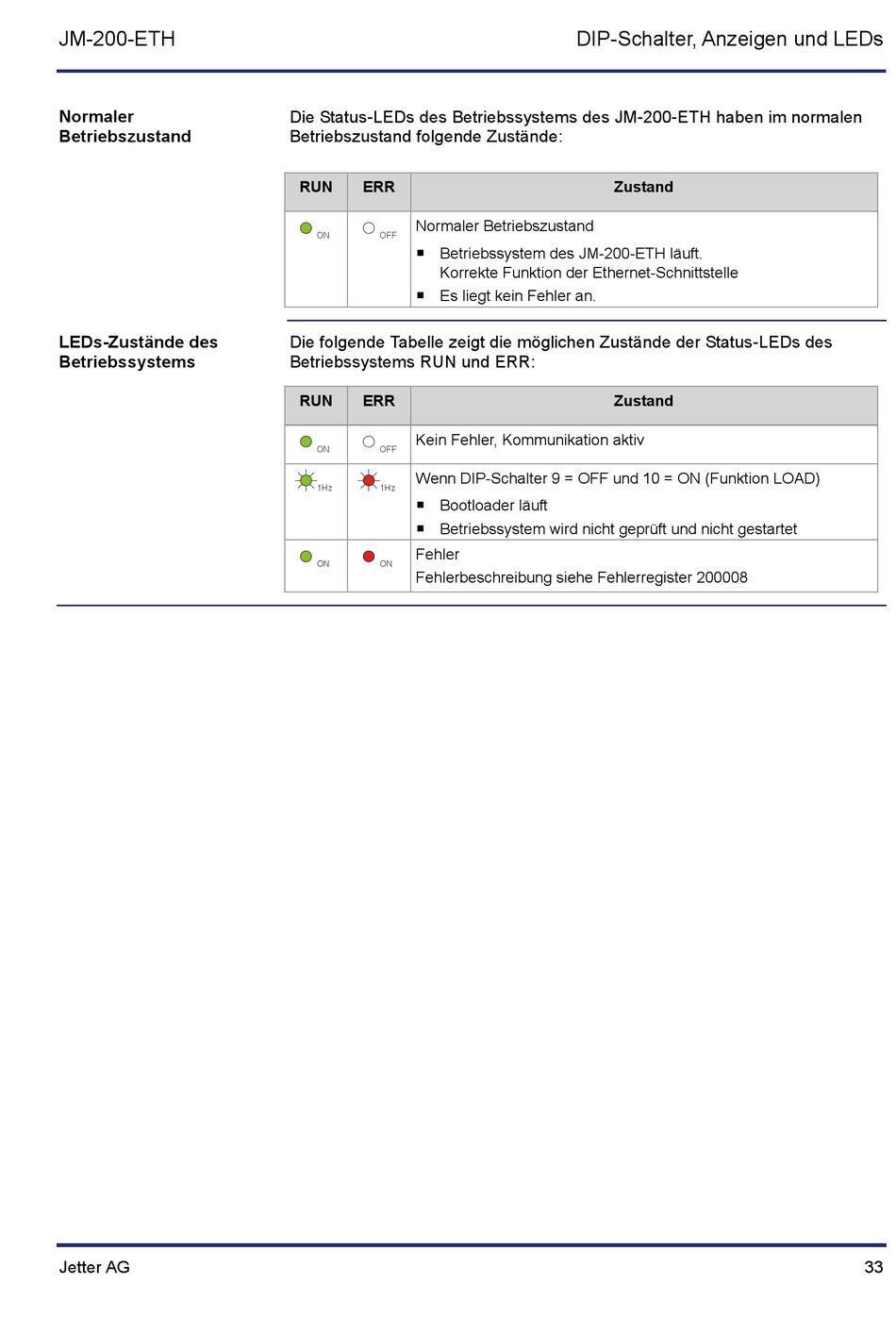

Die Status-LEDs des Betriebssystems des JM-200-ETH haben im normalen
Betriebszustand folgende Zustände:
RUN
ERR
Normaler Betriebszustand
ON
OFF
Betriebssystem des JM-200-ETH läuft.
Korrekte Funktion der Ethernet-Schnittstelle
Es liegt kein Fehler an.
Die folgende Tabelle zeigt die möglichen Zustände der Status-LEDs des
Betriebssystems RUN und ERR:
RUN
ERR
Kein Fehler, Kommunikation aktiv
ON
OFF
Wenn DIP-Schalter 9 = OFF und 10 = ON (Funktion LOAD)
1Hz
1Hz
Bootloader läuft
Betriebssystem wird nicht geprüft und nicht gestartet
Fehler
ON
ON
Fehlerbeschreibung siehe Fehlerregister 200008
DIP-Schalter, Anzeigen und LEDs
Zustand
Zustand
33
