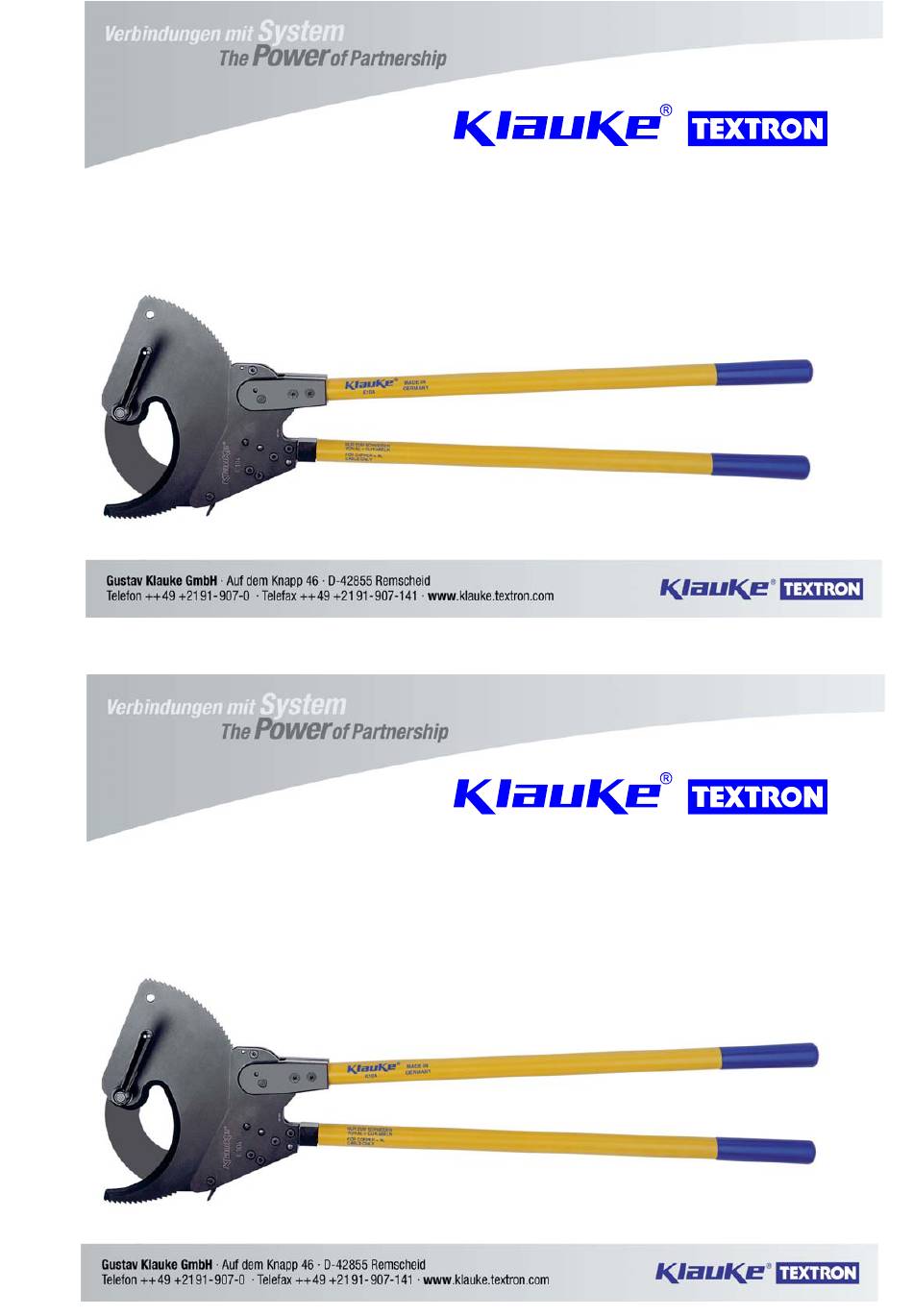

- Seite 1 Bedienungsanleitung Instruction Manual K104/1 7/03 WE.3222_F Bedienungsanleitung Instruction Manual K104/1 7/03 WE.3222_F...

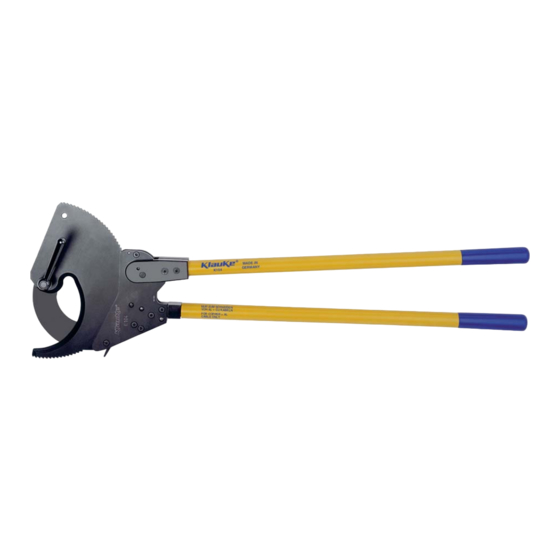

- Seite 2 Bedienungsanleitung/Instruction Manual K104/1 Seite/page 2 ______________________________________________________________________________________________________________ Abb./Picture 1 bewegliches Messer Messerhandgriff Handgriffe swivel blade blade handle Handles Pos. 3 Pos. 2 Pos. 1 feststehendes Messer Rasthebel Stationary blade Stop lever Pos.-Nr. 4 Pos.-Nr. 5 Bedienungsanleitung/Instruction Manual K104/1 Seite/page 2 _______________________________________________________________________________________________________________ Abb./Picture 1 bewegliches Messer Messerhandgriff Handgriffe...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung K104/1 Seite 3 ______________________________________________________________________________________________________________ Inhaltsangabe Einleitung Gewährleistung Hinweise zum bestimmungsgemäßen Gebrauch 3.1. Bedienung des Schneidwerkzeuges 3.2. Erläuterung des Anwendungsbereiches 3.3. Wartungshinweise 3.4. Aufbewahrung und Transport des Schneidwerkzeuges Verhalten bei Störungen am Schneidwerkzeug Außerbetriebnahme/Entsorgung Technische Daten 1. Einleitung Vor Inbetriebnahme Ihres Schneidwerkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig durch. -
Seite 4: Hinweise Zum Bestimmungsgemäßen Gebrauch
Bedienungsanleitung K104/1 Seite 4 ______________________________________________________________________________________________________________ 3. Hinweise zum bestimmungsgemäßen Gebrauch Bei der K104/1 handelt es sich um ein mechanisches Schneidwerkzeug mit Ratschen- übersetzung und Zweihandbedienung. Der Schneidvorgang wird gekennzeichnet durch das Zuziehen der Schneidmesser (Pos.- Nr. 3&4). Dabei wird das Kabel von den Schneidprofil umschlungen. 3.1. -
Seite 5: Erläuterung Des Anwendungsbereiches
Bedienungsanleitung K104/1 Seite 5 ______________________________________________________________________________________________________________ Achtung Die Kabelschere darf während des Schneidvorganges nicht auf dem Rasthebel (Pos.-Nr. 5) aufliegen. Bei Aufliegen/Abstützen des Rasthebels der Kabelschere z.B. auf dem Boden kann es während des Schneidvorganges zu Zahnbruch kommen. Der Schneidvorgang ist beendet, wenn die beiden Messer (Pos.-Nr. 3&4) sich vollständig überdecken, bzw. -
Seite 6: Wartungshinweise
Bedienungsanleitung K104/1 Seite 6 ______________________________________________________________________________________________________________ Vor Arbeitsbeginn ist ein spannungsfreier Zustand des zu schneidenden Kabels/Leiters sicherzustellen. 3.3. Wartungshinweise Das mechanische Schneidwerkzeug ist nach jedem Gebrauch zu reinigen und ein trockener Zustand ist vor Einlagerung sicherzustellen. Das Gerät ist im Prinzip wartungsfrei, lediglich die Verzahnung ist nach Gebrauch zu reinigen und die Bolzenverbindungen sind regelmäßig leicht einzuölen. -
Seite 7: Außerbetriebnahme/Entsorgung
Bedienungsanleitung K104/1 Seite 7 ______________________________________________________________________________________________________________ 5. Außerbetriebnahme/Entsorgung Das komplette Schneidwerkzeug kann z.Z. noch als Gewerbemüll entsorgt werden. Eine kostenfreie Rücknahme des Altgerätes durch den Hersteller kann nicht zugesagt werden. 6. Technische Daten Gewicht: ca. 5,700 kg Länge: ca. 870 mm max. - Seite 8 Instruction manual K104/1 page 8 ______________________________________________________________________________________________________________ Instruction Manual - K104/1 Index Introduction Warranty Remarks in respect of the determined use 3.1. Operation of the cutter Explanation of the application range 3.3. Maintenance Instructions 3.4. Storage and transport of the crimping unit. Troubleshooting Technical data 1.
- Seite 9 Instruction Manual K104/1 page 9 ______________________________________________________________________________________________________________ 3. Remarks in respect of the determined use The K104/1 is a mechanical ratchet cutter for two hand operation to cut copper and aluminium cables. The cutting procedure is characterized by the closing motion of the blades (Pos. 3&4). The cable is thereby clasped around by the blades.
- Seite 10 Instruction Manual K104/1 page 10 ______________________________________________________________________________________________________________ Seating the cutter on the stop lever (Pos. 5) e.g. on the floor can result in tooth breakage during the cutting cycle. The cutting cycle can be interrupted anytime by actuating the stop lever (Pos. 5). The cutting cycle is terminated when both blades (Pos.
-
Seite 11: Maintenance Instruction
Instruction Manual K104/1 page 11 ______________________________________________________________________________________________________________ 3.3. Maintenance instruction This mechanical cutting tool has to be cleaned and dried after use. The tool is basically maintenance-free, only the gear teeth should be cleaned after each use. The bolt joints and the ratchet mechanism have to be oiled regularly. 3.4.
