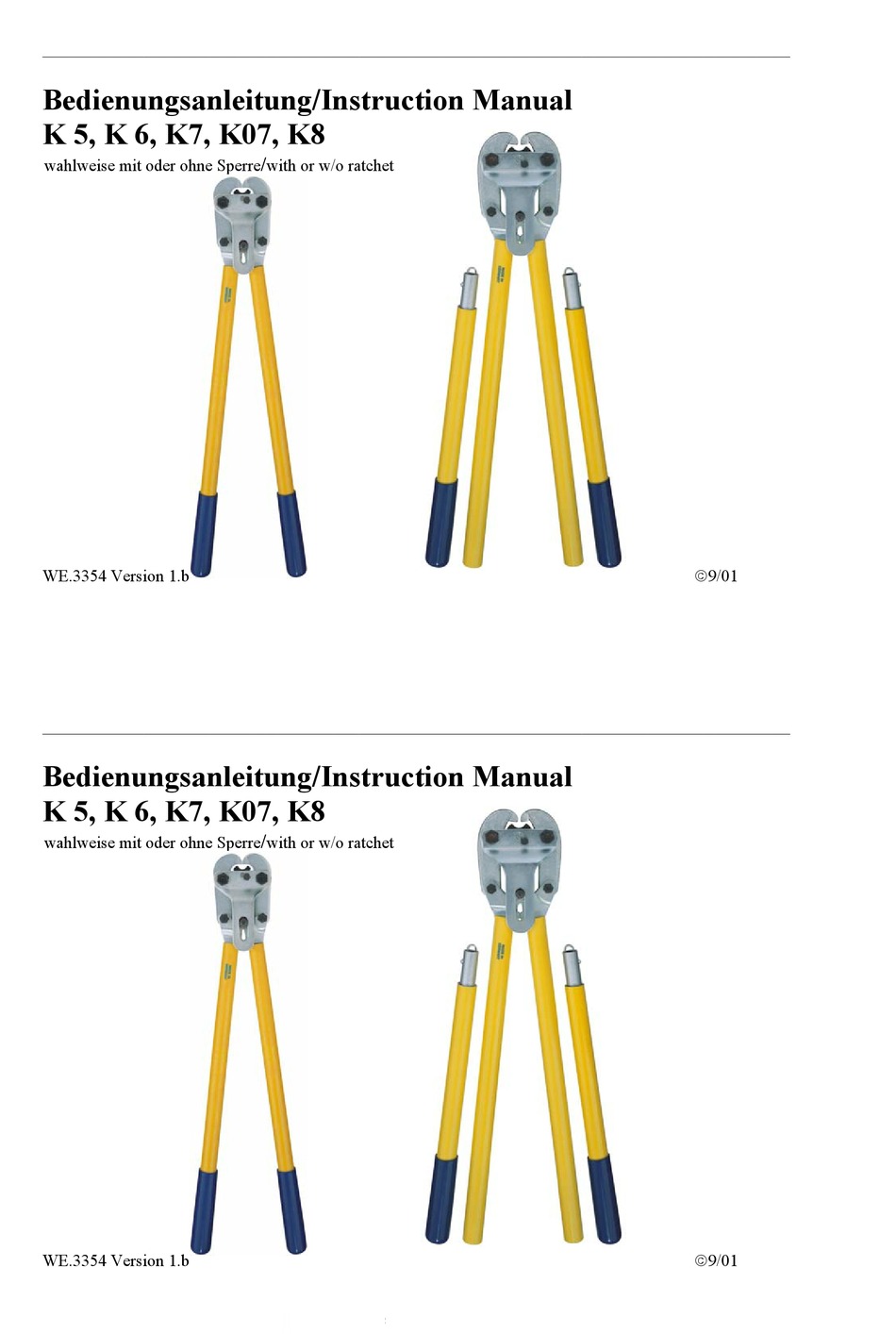

Bedienungsanleitung/Instruction Manual
K 5, K 6, K7, K07, K8
wahlweise mit oder ohne Sperre
WE.3354 Version 1.b
_______________________________________________________________________________________________________________
Bedienungsanleitung/Instruction Manual
K 5, K 6, K7, K07, K8
wahlweise mit oder ohne Sperre
WE.3354 Version 1.b
/
with or w/o ratchet
/
with or w/o ratchet
9/01
9/01
Werbung
Verwandte Anleitungen für Klauke K 5
Inhaltszusammenfassung für Klauke K 5
- Seite 1 _______________________________________________________________________________________________________________ Bedienungsanleitung/Instruction Manual K 5, K 6, K7, K07, K8 wahlweise mit oder ohne Sperre with or w/o ratchet 9/01 WE.3354 Version 1.b _______________________________________________________________________________________________________________ Bedienungsanleitung/Instruction Manual K 5, K 6, K7, K07, K8 wahlweise mit oder ohne Sperre with or w/o ratchet 9/01...
- Seite 2 Bedienungsanleitung K5, K6, K7, K07, K8 Seite 2 _______________________________________________________________________________________________________________ Abb./Picture 1 Profilscheiben Sperrklinke (optional, hier nicht abgebildet) Die discs Ratchet (optional, not shown below) Pos. 2 Pos. 5 Kerbbacken Arretierschraube Verlängerungen Handgriffe Crimping jaws Locking screw Extentions Handles Pos. 1 Pos.
- Seite 3 Bedienungsanleitung K5, K6, K7, K07, K8 Seite 3 _______________________________________________________________________________________________________________ Bedienungsanleitung für die mechanischen Kerbwerkzeuge Typen-Reihe K5, K6, K7, K07, K8 Seriennummer ........ Inhaltsangabe Einleitung Gewährleistung Hinweise zum bestimmungsgemäßen Gebrauch 3.1. Erläuterung des Anwendungsbereiches 3.2. Wartungshinweise 3.3. Aufbewahrung und Transport des Kerbwerkzeuges Verhalten bei Störungen am Kerbwerkzeug Entsorgung Technische Daten...
- Seite 4 Bedienungsanleitung K5, K6, K7, K07, K8 Seite 4 _______________________________________________________________________________________________________________ 3. Hinweise zum bestimmungsgemäßen Gebrauch Bei den Typen K5, K6, K7, K07, K8 handelt es sich um mechanische Kerbwerkzeuge mit einer fest eingebauten drehbaren Profilscheibe (Pos.-Nr. 2). Vor Arbeitsbeginn werden bei den Typen K6, K7, K07 und K8 die Verlängerungen (Pos.-Nr.
-
Seite 5: Erläuterung Des Anwendungsbereiches
Bedienungsanleitung K5, K6, K7, K07, K8 Seite 5 _______________________________________________________________________________________________________________ 3.1. Erläuterung des Anwendungsbereiches Unsere mechanischen Kerbwerkzeuge der Typen-Reihe K5, K6, K7, K07, K8 verfügen über mehrere Profile zum Kerben von unisolierten Rohrkabelschuhen aus Cu. Tabelle 1 Kerbbereich Verbindungsmaterial 6-50 mm² 35-95 mm²... -
Seite 6: Aufbewahrung Und Transport Des Kerbwerkzeuges
Bedienungsanleitung K5, K6, K7, K07, K8 Seite 6 _______________________________________________________________________________________________________________ Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu kerbenden Verbindung sicherzustellen. 3.2. Wartungshinweise Das mechanische Kerbwerkzeug ist nach jedem Gebrauch zu reinigen und ein trockener Zustand ist vor Einlagerung sicherzustellen. Das Werkzeug ist im Prinzip wartungsfrei, lediglich die Bolzenverbindungen sind regelmäßig leicht einzuölen. - Seite 7 Bedienungsanleitung K5, K6, K7, K07, K8 Seite 7 _______________________________________________________________________________________________________________ 4. Verhalten bei Störungen am Kerbgerät Es sind uns keine Störungen dieses Werkzeuges bekannt. 5. Außerbetriebnahme/Entsorgung Das komplette Kerbwerkzeug kann z.Z. noch als Gewerbemüll entsorgt werden. Eine kostenfreie Rücknahme des Altwerkzeuges durch den Hersteller kann nicht zugesagt werden.
- Seite 8 Instruction Manual K5, K6, K7, K07, K8 page 8 _______________________________________________________________________________________________________________ Instruction Manual for the mechanical crimping tool Type K5, K6, K7, K07, K8, Serial-No........ Index Introduction Warranty Remarks in respect of the determined use 3.1. Explanation of the application range 3.2.
- Seite 9 Instruction Manual K5, K6, K7, K07, K8 page 9 _______________________________________________________________________________________________________________ 3. Remarks in respect of the determined use The K5, K6, K7, K07, K8 are mechanical crimping tools with a built-in non interchangeable rotatory die disc (Pos. 2). Before using the tools K6, K7, K07, K8 the extensions (Pos. 5) must be connected to the base tool.
- Seite 10 Instruction Manual K5, K6, K7, K07, K8 page 10 _______________________________________________________________________________________________________________ 3.1. Explanation of the application range Our mechanical crimping tools type K5, K6, K7, K07, K8 are supplied with non interchangeable rotatable die discs (Pos. 1) to crimp non-insulated copper connectors. Table 1 Type Crimping range...
-
Seite 11: Maintenance Instruction
Instruction Manual K5, K6, K7, K07, K8 page 11 _______________________________________________________________________________________________________________ 3.2. Maintenance instruction This mechanical crimping tool has to be cleaned and dried after use. The tool is basically maintenance-free, only the bolt joints have to be oiled regularly. 3.3. Storage and transport of the crimping tool In order to protect the tool against damages it must be put into a transportation case which has to be closed safely.
