7. CPU-, �ehäuse- und optionaler Lüfteranschluss CPU-, �ehäuse- und optionaler Lüfteranschluss
(4-pol. CPU_FAN, 3-pol. CHA_FAN1-3, 3-pol. PWR_FAN, CPU_FAN, 3-pol. CHA_FAN1-3, 3-pol. PWR_FAN,
3-pol. OPT_FAN1-3) pol. OPT_FAN1-3) OPT_FAN1-3)
Die Lüfteranschlüsse unterstützen Lüfter mit 350 mA - 1000 mA (24W max.)
oder insgesamt 1 A - 3,48 A (41,76 W max.) mit +12V. Verbinden Sie die
Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze
Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!
RAMPAGE FORMULA

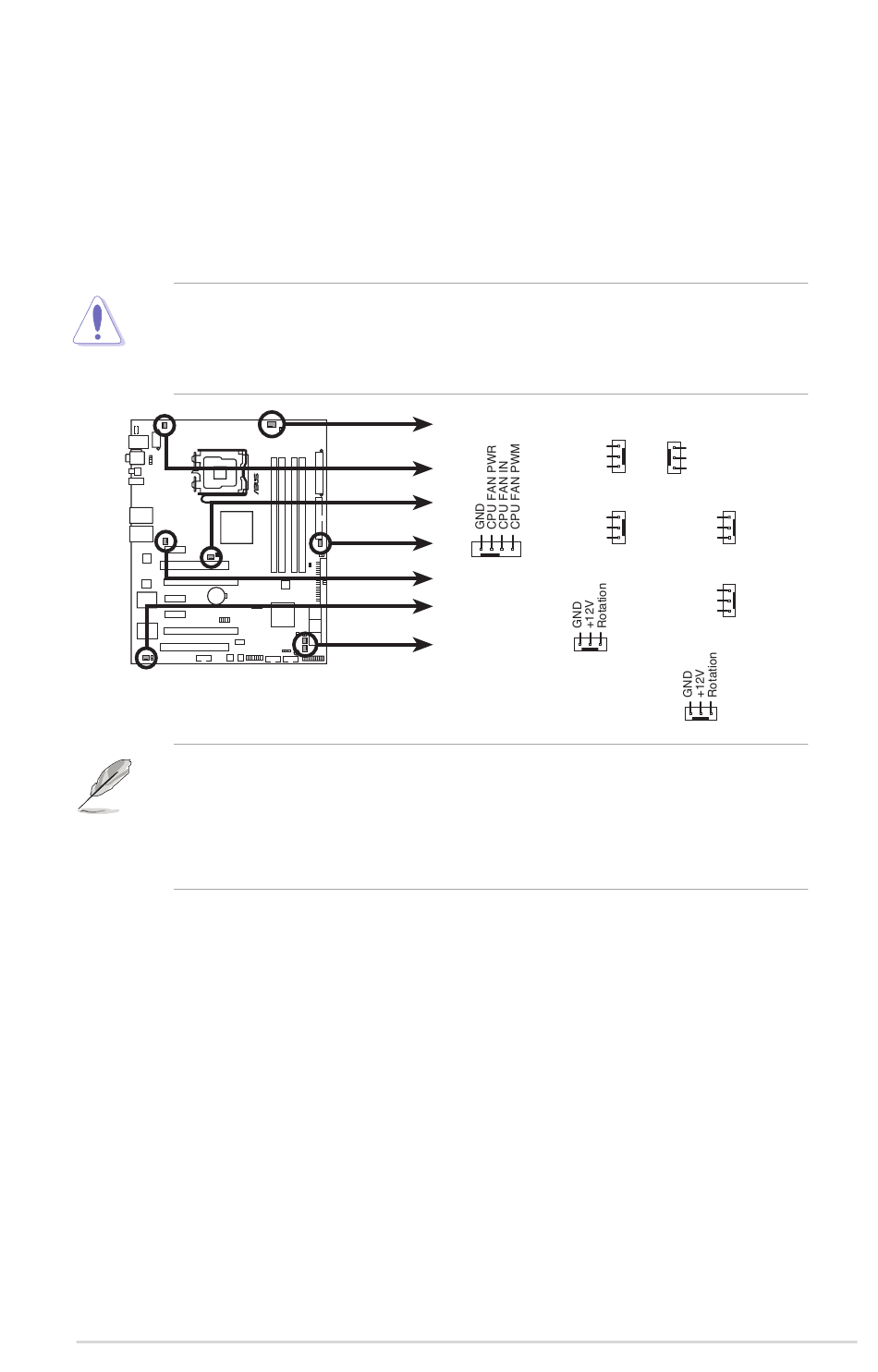

RAMPAGE FORMULA Lüfteranschlüsse
• Nur die Anschlüsse CPU_FAN, CHA_FAN1-3 und OPT_FAN1-3
unterstützen die ASUS Q-Fan-Funktion.
• Wenn Sie zwei Grafikkarten installieren, schließen Sie für eine bessere
Kühlung das Kabel des Rückseitenlüfters an den Anschluss CHA_FAN1
oder CHA_FAN3 an.
ROG Rampage Formula
pol. CHA_FAN1-3, 3-pol. PWR_FAN, CHA_FAN1-3, 3-pol. PWR_FAN,
CPU_FAN
CPU_FAN
PWR_FAN
CHA_FAN3
OPT_FAN1
CHA_FAN1
OPT_FAN3
OPT_FAN2
CHA_FAN2
pol. PWR_FAN, PWR_FAN,
CHA_FAN1 PWR_FAN
Rotation
+12V
GND
CHA_FAN2 OPT_FAN1
Rotation Rotation
+12V
GND
CHA_FAN3 OPT_FAN2
Rotation
OPT_FAN3
GND
+12V
Rotation
+12V
GND
+12V
GND
2-33
