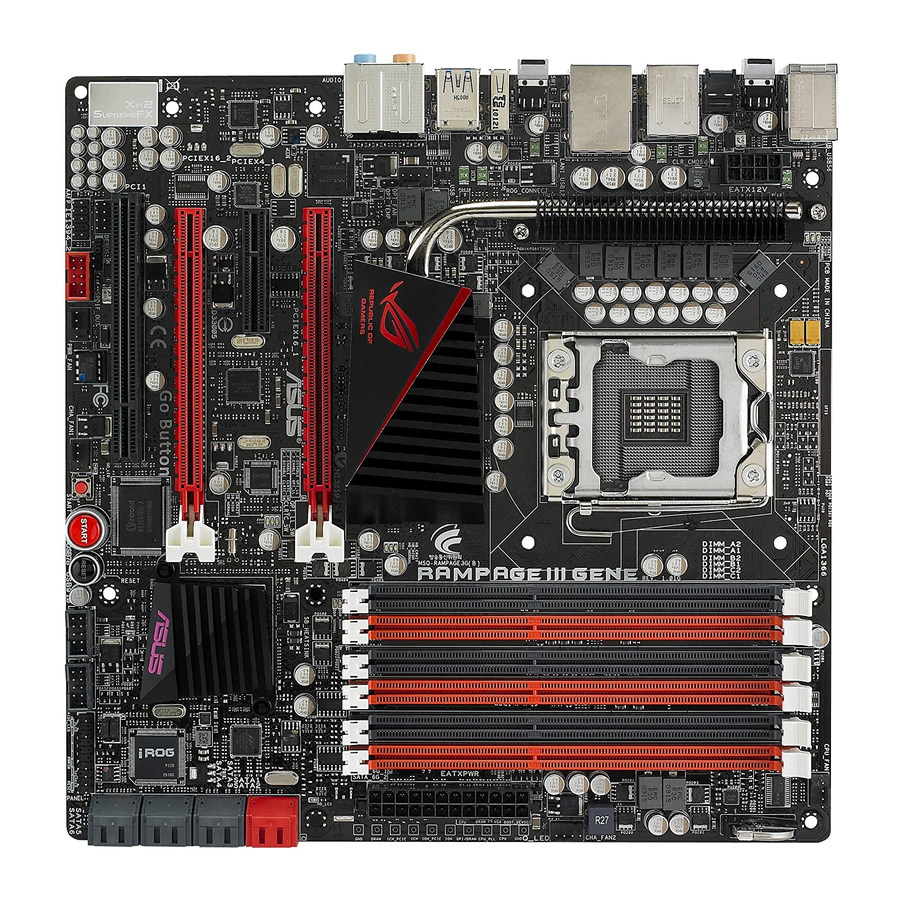

Asus Rampage III Gene Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. Rampage III Gene
  6. Benutzerhandbuch
Asus Rampage III Gene Benutzerhandbuch

Asus Rampage III Gene Benutzerhandbuch

Vorschau ausblenden

Werbung

Quicklinks

Rampage III
GENE

Werbung

loading

Verwandte Anleitungen für Asus Rampage III Gene

Inhaltszusammenfassung für Asus Rampage III Gene

  • Seite 1 Rampage III GENE...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................viii Sicherheitsinformationen ................ix Über dieses Handbuch ................x Rampage III GENE Spezifikationsübersicht ..........xii Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 Intelligente ROG Leistungs- und Übertaktungsfunktionen ..........
  • Seite 4 Kapitel 3: BIOS-Setup Verwalten und Aktualisieren des BIOS ........3-1 3.1.1 ASUS Update Programm ..........3-1 3.1.2 ASUS EZ Flash 2 Programm .......... 3-4 3.1.3 ASUS CrashFree BIOS 3-Programm ......3-5 BIOS-Setupprogramm ..............3-6 3.2.1 BIOS Menübildschirm ............. 3-7 3.2.2 Menüleiste ...............
  • Seite 5 Inhalt 3.3.6 CPU Configuration ............3-11 3.3.7 BCLK Frequency ............3-11 3.3.8 PCIE Frequency .............3-11 3.3.9 DRAM Frequency ............3-11 3.3.10 UCLK Frequency ............3-11 3.3.11 QPI Link Data Rate ............3-12 3.3.12 Memory Configuration Protect ........3-12 3.3.13 DRAM Timing Control ........... 3-12 3.3.14 EPU II Phase Control ............
  • Seite 6 Boot Device Priority ............3-40 3.7.2 Boot Settings Configuration .......... 3-41 3.7.3 Security ................. 3-42 Tools-Menü ................. 3-44 3.8.1 ASUS EZ Flash 2 ............3-44 3.8.2 ASUS O.C. Profile ............3-45 3.8.3 GO_Button File ............. 3-47 3.8.4 Drive Xpert Configuration ..........3-48 Exit-Menü...
  • Seite 7 4.2.6 Video-Menü ..............4-5 4.2.7 ASUS Kontaktdaten ............4-5 4.2.8 Weitere Informationen ............. 4-6 Software-Informationen ............... 4-8 4.3.1 ASUS AI Suite II .............. 4-8 4.3.2 TurboV EVO ..............4-9 4.3.3 FAN Xpert ..............4-11 4.3.4 Probe II ................. 4-12 4.3.5 Sensorschreiber ............4-14 4.3.6...

  • Seite 8: Erklärungen

    Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein. Reach Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH- Webseite unter http://csr.asus.com/english/REACH.htm. viii...

  • Seite 9: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 10: Über Dieses Handbuch

    An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.

  • Seite 11: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 12: Rampage Iii Gene Spezifikationsübersicht

    Rampage III GENE Spezifikationsübersicht LGA1366-Sockel für Intel Core™i7 Prozessor Extreme ® Edition / Core™i7 Prozessor - Unterstützt Intel Turbo Boost Technologie ® * Beziehen Sie sich auf www.asus.com für die Liste der unterstützten Intel CPUs. ® Chipsatz Intel X58 / ICH10R ®...

  • Seite 13: Asus Mylogo3

    Intelligente Übertaktungswerkzeuge: - ASUS TurboV EVO - O.C Profile Übertaktungsschutz: - COP EX (Component Overheat Protection - EX) - Voltiminder LED - ASUS C.P.R. (CPU Parameter Recall) Andere ASUS MyLogo3 Sonderfunktionen ASUS Fan Xpert ASUS EZ Flash 2 ASUS CrashFree BIOS 3...
  • Seite 14 Rampage III GENE Spezifikationsübersicht Interne Anschlüsse 2 x USB 2.0-Sockel für 4 zusätzliche USB 2.0-Anschlüsse 8 x SATA-Anschlüsse: 2 x SATA 6.0 Gb/s-Anschlüsse (rot); 6 x SATA 3.0 Gb/s-Anschlüsse (grau) 5 x Lüfteranschlüsse: 1 x CPU / 1 x PWR / 2 x Gehäuse /...

  • Seite 15: Kapitel 1: Produkteinführung

    Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Kapitel 1: Produkteinführung...

  • Seite 16: Kapitelübersicht

    Kapitelübersicht Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 ROG Rampage III GENE...

  • Seite 17: Willkommen

    Willkommen! Vielen Dank für den Kauf eines ROG Rampage III GENE Motherboards! Eine Reihe von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im...

  • Seite 18: Sonderfunktionen

    Warum wählen wenn Sie beides haben können? SLI oder CrossFireX? Ärgern Sie sich nicht länger, denn mit dem neuen ROG Rampage III GENE können Sie nun beide Multi-GPU-Konfigurationen laufen lassen. Das Motherboard unterstützt die SLI/CrossFire on Demand-Technologie bei der Unterstützung von SLI- oder CrossFireX-Konfigurationen. Welchen Weg Sie auch einschlagen, Sie können sicher sein, dass Sie atemberaubende Grafiken...

  • Seite 19: Intelligente Rog Leistungs- Und Übertaktungsfunktionen

    Boot-Lösung von Heute. Dieses erstaunliche Speicher-Rettungswerkzeug erfordert nur das Drücken einer Taste, um Speicherprobleme zu beseitigen und Ihr System ohne Zeitverzögerung zu starten. De Technologie ist fähig, ausfallsichere Einstellungen zu bestimmen, die einen erfolgreichen Systemstart erheblich verbessern. ROG Rampage III GENE...
  • Seite 20 iROG Intelligente Multi-Kontrolle zur Hand Bei iROG handelt es sich um einen besonderen IC, der diverse ROG-Funktionen aktiviert, damit das Motherboard stets voll zur Verfügung steht! Dieses Design ermöglicht erweiterte Benutzerkontrolle und -Verwaltung auf der Hardware-Ebene. iROG steigert das Übertaktungsvergnügen für PC-Enthusiasten und verbessert die Systemverwaltung und Wartung durch mehr Kontrolle und Effizienz.

  • Seite 21: Rog Sonderfunktionen

    Erleben Sie den ultraschnellen Datentransfer bei 4.8 Gb/s mit USB 3.0–den neuesten Verbindungsstandard. Entwickelt, um Komponenten und Peripherie der nächsten Generation leicht zu verbinden, überträgt USB 3.0 die Daten 10X schneller und ist rückwärts kompatibel mit USB 2.0-Komponenten. ROG Rampage III GENE...

  • Seite 22: Sata 6Gb/S-Unterstützung

    Speichern oder laden Sie bequem mehrere BIOS Einstellungen Tauschen und veröffentlichen Sie die bevorzugten Übertaktungseinstellungen. Mit dem ASUS O.C. Profile können Benutzer mehrere BIOS-Einstellungen problemlos speichern oder laden. Die BIOS-Einstellungen können im CMOS oder einer separaten Datei gespeichert werden; dadurch erhalten Nutzer die Möglichkeit, ihre bevorzugten Einstellungen zu veröffentlichen oder untereinander auszutauschen.

  • Seite 23: Kapitel 2: Hardware-Beschreibungen

    Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei Installation der Systemkomponenten ausführen müssen. Hier finden Sie auch Kapitel 2: Beschreibungen der Jumper, Schalter Hardware- und Anschlüsse am Motherboard. Beschreibungen...
  • Seite 24 Kapitelübersicht Bevor Sie beginnen ..............2-1 Motherboard-Übersicht ............... 2-7 Zentralverarbeitungseinheit (CPU) ........... 2-10 Systemspeicher ................2-15 Erweiterungssteckplätze ............2-23 Jumper ..................2-27 Anschlüsse ................. 2-29 Erstmaliges Starten ..............2-46 Computer ausschalten .............. 2-47 ROG Rampage III GENE...

  • Seite 25: Bevor Sie Beginnen

    Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX- Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ROG Rampage III GENE...

  • Seite 26: Onboard Leds

    Onboard LEDs Das Motherboard verfügt über LEDs, welche den Spannungsstatus von CPU, Arbeitsspeicher, Northbridge und Southbridge anzeigen. Sie können die Spannung der Komponenten in BIOS einstellen. Zusätzlich sind noch eine LED für Festplattenaktivität und ein integrierter Schalter für den Netzstromstatus vorhanden.
  • Seite 27 Position der Northbridge/Southbridge-LEDs sowie die nachstehende Tabelle für die LED-Definitionen. Normal (grün) Hoch (gelb) Kritisch (rot) NB 1.1-Spannung 1.113–1.391 1.4045–1.643 1.65625– NB 1.5-Spannung 1.5105–1.696 1.709–1.84175 1.855– SB 1.1-Spannung 1.113–1.591 1.60325–1.84175 1.855– SB 1.5-Spannung 1.5105–1.6165 1.62975–1.802 1.81525– ROG Rampage III GENE...
  • Seite 28 Arbeitsspeicher-LED Beziehen Sie sich auf die nachfolgende Abbildung für die Position der Arbeitsspeicher-LED sowie die Tabelle für die LED-Definitionen. Normal (grün) Hoch (gelb) Kritisch (rot) DDR3 1.5V 1.20575–1.60325 1.6165–1.802 1.81525– Festplatten-LED Die Festplatten-LED zeigt die Festplattenaktivität an. Sie blinkt, wenn Daten auf die Festplatte geschrieben oder von der Festplatte gelesen werden.
  • Seite 29 LED nicht mehr blinkt, und drücken Sie dann erst den Netzschalter. GO-LED Blinkend: Zeigt an, dass MemOK! vor POST aktiviert ist. Leuchtend: Zeigt an, dass das voreingestellte Profil (GO_Button Datei) vom System für kurzzeitige Übertaktung in Betriebssystemumgebung geladen wird. ROG Rampage III GENE...
  • Seite 30 Q-LED Q-LEDs prüfen kritische Komponenten (CPU, DRAM, VGA-Karte and Boot- Geräte) sequentiell während des Boot-Vorgangs des Motherboards. Falls ein Fehler gefunden wurde, wird die entsprechende LED dauerhaft leuchten, bis das Problem gelöst wurde. Dieses Benutzerfreundliche Design hilft bei der sekundenschnellen und intuitiven Erkennung des Problemursprungs. Kapitel 2: Hardware-Beschreibungen...

  • Seite 31: Motherboard-Übersicht

    Motherboard-Übersicht 2.2.1 Motherboard-Layout ROG Rampage III GENE...

  • Seite 32: Layout-Inhalt

    2.2.2 Layout-Inhalt Anschlüsse/Jumper/Schalter/Steckplätze Seite ATX-Netzanschlüsse (24-pol. EATXPWR, 8-pol. EATX12V) 2-40 LGA1366 CPU-Sockel 2-10 DDR3 DIMM-Steckplätze 2-15 CPU-, Gehäuse-, Netzteil und optionale Lüfteranschlüsse (4-pol. 2-38 CPU_FAN; 4-pol. CHA_FAN1–2; 4-pol. PWR_FAN; 4-pol. OPT_FAN) Marvell Serial ATA 6.0 Gb/s-Anschlüsse (7-pol. SATA6G_1/2 [rot]) 2-34 ®...

  • Seite 33: Ausrichtung

    Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest an! Das Motherboard könnte sonst beschädigt werden. Diese Seite in Richtung Rückseite des Computergehäuses platzieren ROG Rampage III GENE...

  • Seite 34: Zentralverarbeitungseinheit (Cpu)

    Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA1366-Sockel geliefert wurde.
  • Seite 35 Pfeilrichtung bis zu einem Winkel Deckplatte von 135 Grad an. Heben Sie die Deckplatte mit dem Daumen und dem Zeigefinger bis zu einem Winkel von 100 Grad an. Entfernen sie die PnP-Abdeckung vom CPU-Sockel. PnP- Abdeckung ROG Rampage III GENE 2-11...
  • Seite 36 Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf die untere linke Ecke des Sockels aus. Die Sockelausrichtungsnase muss in die CPU-Kerbe einpassen. Goldenes Dreieck Die CPU passt nur in eine Richtung ein. Stecken Sie die CPU NICHT mit übermäßiger CPU-Kerbe Kraft in den Steckplatz...

  • Seite 37: Installieren Von Cpu-Kühlkörper Und Lüfter

    Löcher am Motherboard ausgerichtet wurden. Drücken Sie jeweils zwei diagonale Druckstifte nach unten, um die Kühlkörper-Lüfter-Einheit zu befestigen. Richten Sie die Kühlkörper-Lüfter-Einheit so aus, dass das CPU-Lüfterkabel den kürzesten Weg zum CPU-Lüfteranschluss hat. ROG Rampage III GENE 2-13...

  • Seite 38: Deinstallieren Von Cpu-Kühlkörper Und Lüfter

    Verbinden Sie das CPU-Lüfterkabel mit dem als CPU_FAN markierten Anschluss am Motherboard. Vergessen Sie NICHT, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 2.3.3 Deinstallieren von CPU-Kühlkörper und Lüfter So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard.

  • Seite 39: Systemspeicher

    Ein DDR3-Modul hat die selben Abmessungen wie ein DDR2 DIMM-Modul, ist aber anders gekerbt, um eine Montage auf einen DDR2 DIMM-Steckplatz zu verhindern. DDR3-Module wurden für mehr Leistung bei weniger Stromverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der DDR3-DIMM-Steckplätze an: ROG Rampage III GENE 2-15...

  • Seite 40: Speicherkonfigurationen

    2.4.2 Speicherkonfigurationen Sie können 512 MB, 1 GB, 2 GB und 4GB ungepufferte und nicht-ECC DDR3 DIMMs in den DIMM-Steckplätzen installieren. • Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren. Das System bildet die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration ab.
  • Seite 41 Rampage III GENE Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-2200MHz DIMM Sockelunterstützung (Optional) Anbieter Artikelnummer Größe SS/DS Takt Spanng 1 DIMM 2 DIMM 3 DIMM 4 DIMM G.SKILL F3-17600CL9D-4GBTDS(XMP) 4GB(2 x 2GB) 9-9-9-24 1.65 • Rampage III GENE Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-2133MHz DIMM Sockelunterstützung (Optional)
  • Seite 42 Rampage III GENE Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1600MHz DIMM Sockelunterstützung Chip- Chip (Optional) Anbieter Artikelnummer Größe Takt Spanng Marke 2 DIMM 3 DIMM 4 DIMM 6 DIMM A-DATA AD31600G001GMU 9-9-9-24 1.65~1.85 • • A-DATA AX3U1600GB1G9-AG 2GB(2 x 1GB) 9-9-9-24 1.65~1.85 •...
  • Seite 43 Rampage III GENE Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1333MHz DIMM Sockelunterstützung Chip- (Optional) Anbieter Artikelnummer Größe Chip Nr. Takt Spanng Marke 2 DIMM 3 DIMM 4 DIMM 6 DIMM Apacer 78.01GC6.9L0 Apacer AM5D5808DEJSBG • • • • CORSAIR TR3X3G1333C9 (Ver2.1) 9-9-9-24 1.5...
  • Seite 44 Rampage III GENE Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1333MHz DIMM Sockelunterstützung Chip- (Optional) Anbieter Artikelnummer Größe Chip Nr. Takt Spanng Marke 2 DIMM 3 DIMM 4 DIMM 6 DIMM OCZ3P1333LV6GK 7-7-7 1.65 • • • (3 x 2GB) OCZX1333LV6GK(XMP) 8-8-8 •...
  • Seite 45 6 DIMMs: Unterstützt sechs (6) Module in orangen und schwarzen Steckplätzen als zwei Gruppen einer Triple Channel Speicherkonfiguration. • ASUS bietet exklusive Hyper-DIMM-Unterstützung. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. • Die neueste QVL finden Sie auf der ASUS-Webseite. ROG Rampage III GENE 2-21...

  • Seite 46: Installieren Eines Dimms

    2.4.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie den Haltebügel nach DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 47: Erweiterungssteckplätze

    Achten Sie darauf, dass bei Verwenden von PCI-Karten in gemeinsam genutzten IRQ-Steckplätzen die Treiber die Option “IRQ gemeinsam verwenden” unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. ROG Rampage III GENE 2-23...

  • Seite 48: Standard Interruptzuweisungen

    2.5.3 Interruptzuweisungen Standard Interruptzuweisungen Priorität Standardfunktion System Timer Tastatur Controller – An IRQ#9 weiterleiten Kommunikationsanschluss (COM1)* IRQ-Halter für PCI-Steuerung* Reserviert Reserviert System CMOS/Echtzeituhr IRQ-Halter für PCI Steuerung* IRQ-Halter für PCI Steuerung* IRQ-Halter für PCI Steuerung* Reserviert Numerischer Datenprozessor Primärer IDE-Kanal * Diese IRQs sind normalerweise für PCI-Geräte verfügbar.

  • Seite 49: Pci Steckplatz

    Dieses Motherboard besitzt zwei PCI Express 2.0 x16-Steckplätze, die PCI Express x16 2.0-Grafikkarten unterstützen, welche die PCI Express- Spezifikationen erfüllen. Die Position der Steckplätze wird in der folgenden Abbildung gezeigt. PCI-Steckplatz PCI Express 2.0 x16_2-Steckplatz PCI Express x4-Steckplatz PCI Express 2.0 x16_1-Steckplatz ROG Rampage III GENE 2-25...
  • Seite 50 • Um im single VGA-Kartenmodus für eine PCI Express x16 Grafikkarte eine bessere Leistung zu erzielen, benutzen Sie zunächst den PCIe 2.0 x16_1- Steckplatz. • Benutzen Sie im CrossFireX™-Modus die PCIe 2.0 x16_1- und PCIe 2.0 x16_2-Steckplätze für Ihre PCI Express x16-Grafikkarten, um eine bessere Leistung zu erzielen.

  • Seite 51: Jumper

    Parametereinstellungen wieder her. Falls der Netzschalter bei einem Systemversagen während des Übertaktens von Speichertaktes oder Chip- satz-Spannung nicht reagiert, kann durch drücken des clr CMOS-Schalters das System ausgeschaltet und gleichzeitig das CMOS gelöscht werden. ROG Rampage III GENE 2-27...
  • Seite 52 QPI_LL (3-pol. QPI_LL_SW) Dieser Jumper verhindert den übermäßigen Abstieg der QPI-Spannung beim Übertakten. Niedrige QPI-Spannung kann Systemstörungen herbeiführen. Setzen Sie den Jumper auf Pole 2-3, um diese Funktion zu aktivieren und auf 1-2, um diese Funktion zu deaktivieren. 2-28 Kapitel 2: Hardware-Beschreibungen...

  • Seite 53: Anschlüsse

    Um Hot-Plug zu verwenden, setzen Sie das Element Controller Mode in • BIOS zu [AHCI]. Siehe Abschnitt 3.5.3 Onboard Devices Configuration für Details. • Sie können von den USB 3.0-Anschlüssen (blau) aus nicht booten und müssen den USB 3.0-Treiber installieren, bevor Sie diese Anschlüsse verwenden. ROG Rampage III GENE 2-29...

  • Seite 54: Audio E/A-Anschlüsse

    * LED-Anzeigen am LAN-Anschluss Activity/ Speed Speed LED Activity/Link Beschreibung Link LED Soft-Aus-Modus Gelb Blinkend Beim ein-/ausschalten Gelb Blinkend ORANGE 100 Mbps-Verbindung LAN- Gelb Blinkend GRÜN 1 Gbps-Verbindung Anschluss ** Audio 2-, 4-, 6- oder 8-Kanalkonfiguration Kopfhörer Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau...
  • Seite 55 Anschluss für Stereo Lautsprecher Anschluss für 2.1-Kanal Lautsprecher Anschluss für 4.1-Kanal Lautsprecher ROG Rampage III GENE 2-31...
  • Seite 56 Anschluss für 5.1-Kanal Lautsprecher Anschluss für 7.1-Kanal Lautsprecher 2-32 Kapitel 2: Hardware-Beschreibungen...

  • Seite 57: Interne Anschlüsse

    Serial-ATA-RAID-Funktion ist nur verfügbar, wenn Sie Windows XP SP3 ® oder eine neuere Version installiert haben. Wenn Sie Hot-Plug und NCQ benutzen, stellen Sie das Element Configure • SATA as in BIOS auf [AHCI] ein. Details siehe Abschnitt 3.4.5 Storage Configuration. ROG Rampage III GENE 2-33...
  • Seite 58 Marvell Serial ATA 6.0 Gb/s-Anschlüsse (7-pol. SATA_6G_1/2 [rot]) ® Diese Anschlüsse sind für Serial ATA 6.0 Gb/s-Signalkabel von Serial ATA 6.0 Gb/s-Festplattenlaufwerken vorgesehen. • Diese Anschlüsse wurden ab Werk auf Standard IDE-Modus eingestellt. Wenn Sie Hot-Plug und NCQ benutzen, stellen Sie das Element Marvell 9128 Controller in BIOS auf [AHCI Mode] ein.
  • Seite 59 Verbindungsgeschwindigkeit von bis zu 480 Mbps unterstützen. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das Motherboard beschädigt! Schließen Sie das USB-Kabel zuerst an den ASUS Q-Connector (USB, blau) an und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard.
  • Seite 60 IEEE 1394a-Anschluss (10-1 pol. IE1394_2) Dieser Anschluss ist für ein IEEE 1394a-Modul vorgesehen. Verbinden Sie das IEEE 1394a-Modulkabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394a-Anschluss, sonst wird das Motherboard beschädigt! Das IEEE 1394a-Kabel muss separat erworben werden.
  • Seite 61 Element Front Panel Type in BIOS zu [HD Audio] gesetzt sein; wenn Sie ein AC`97 Fronttafelaudiomodul anschließen wollen, setzen Sie das Element zu [AC97]. Der Anschluss ist standardmäßig zu [HD Audio] voreingestellt. ROG Rampage III GENE 2-37...
  • Seite 62 CPU-, Gehäuse-, Netzteil- und optionale Lüfteranschlüsse (4-pol. CPU_FAN, 4-pol. CHA_FAN1–2, 4-pol. PWR_FAN, 4-pol. OPT_FAN) Die Lüfteranschlüsse unterstützen Lüfter mit 350 mA - 2000 mA (24 W max.) oder insgesamt 1 A - 7 A (84 W max.) mit +12V. Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
  • Seite 63 Temperatursensor zusammenarbeiten, um einen besseren Kühleffekt zu erzielen. Aktivieren Sie das Element OPT FAN overheat protection in BIOS, wenn Sie an diesem Anschluss ein Temperatursensorkabel anschließen wollen Details siehe Seite 3-34.. Das Temperatursensorkabel muss separat erworben werden. ROG Rampage III GENE 2-39...
  • Seite 64 System instabil oder möglicherweise gar nicht erst gestartet werden. Eine Liste geprüfter 500W oder mehr Netzteilanbieter finden Sie im Anhang. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/PowerSupplyCalculator/PSCalculator. aspx?SLanguage=de-de. 2-40 Kapitel 2: Hardware-Beschreibungen...
  • Seite 65 Sie den Netzschalter länger als 4 Sekunden gedrückt, wird das System ausgeschaltet. • Reset-Schalter (2-pol. RESET) Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse befestigten Reset-Schalter, um das System ohne Ausschalten neu zu starten. ROG Rampage III GENE 2-41...
  • Seite 66 11. ASUS Q-Connector (Systemtafel) Der ASUS Q-Connector wird benutzt, um die Fronttafelkabel anzuschließen/zu trennen. Verbinden Sie die Kabel des Fronttafelanschlusses mit dem ASUS Q-Connector. Beziehen Sie sich für die Poldefinitionen auf die Angaben am Q-Connector und stimmen Sie sie auf die passenden Fronttafelkabel Die Beschriftungen an den Fronttafelkabeln können je nach...

  • Seite 67: Onboard Schalter

    Gamer, die es gewohnt sind, Systemeinstellungen ständig zu verändern, um die Systemleistung weiter zu steigern. Stromchalter Mit dem Power-Schalter starten Sie das System oder wecken es auf. Reset-Schalter Mit dem Reset-Schalter starten Sie das System neu. ROG Rampage III GENE 2-43...
  • Seite 68 GO-Taste Drücken Sie die GO-Taste bevor POST, um MemOK! zu aktivieren oder drücken Sie die Taste, um schnell das voreingestellte Profil (GO_Button Datei) für kurzzeitige Übertaktung in Betriebssystemumgebung zu laden. 2-44 Kapitel 2: Hardware-Beschreibungen...

  • Seite 69: Probeit

    Sie können ein Multimeter mit dem Motherboard verbinden, so wie es in Abbildung zu sehen ist. Das Foto oberhalb ist nur zur Referenz gedacht, das Layout und die Messpunkte können sich je nach Motherboard-Modell unterscheiden. ROG Rampage III GENE 2-45...

  • Seite 70: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungs- schutz besitzt.

  • Seite 71: Computer Ausschalten

    Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für länger als vier Sekunden stellt das System, ungeachtet der BIOS-Einstellung, auf den Soft-Aus-Modus. Details siehe Abschnitt 3.6 Power-Menü in Kapitel 3. ROG Rampage III GENE 2-47...
  • Seite 72 2-48 Kapitel 2: Hardware-Beschreibungen...

  • Seite 73: Kapitel 3: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. Kapitel 3: BIOS-Setup...
  • Seite 74 Kapitelübersicht Verwalten und Aktualisieren des BIOS ........3-1 BIOS-Setupprogramm ..............3-6 Extreme Tweaker-Menü ............... 3-9 Main-Menü .................. 3-17 Advanced-Menü ................. 3-23 Power-Menü ................3-34 Boot-Menü .................. 3-40 Tools-Menü ................. 3-44 Exit-Menü ..................3-49 ROG Rampage III GENE...

  • Seite 75: Verwalten Und Aktualisieren Des Bios

    ASUS Update (Aktualisiert das BIOS in Windows -Umgebung.) ® ASUS EZ Flash 2 (Aktualisiert das BIOS über eine Diskette oder ein USB- Flashlaufwerk.) ASUS CrashFree BIOS 3 (Aktualisiert das BIOS über ein USB-Flashlaufwerk oder die Motherboard Support-DVD, wenn die BIOS-Datei fehlerhaft geworden ist.)

  • Seite 76: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie den Ihnen das Internet aktualisieren aus am nächsten gelegenen...

  • Seite 77: Aktualisieren Des Bios Über Eine Bios-Datei

    Programms nutzen zu können, aktualisieren Sie es bitte regelmäßig. Aktualisieren des BIOS über eine BIOS-Datei So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update- Programm unter Windows , indem ® Sie auf Start > Programme >...

  • Seite 78: Asus Ez Flash 2 Programm

    3.1.2 ASUS EZ Flash 2 Programm Die Funktion ASUS EZ Flash 2 ermöglicht Ihnen, das BIOS ohne die Hilfe eines auf DOS basierenden Programms zu aktualisieren. EZ Flash 2 ist in den BIOS-Chip integriert und kann durch Drücken von <Alt> + <F2> während des Einschaltselbsttests (POST) aufgerufen werden.

  • Seite 79: Asus Crashfree Bios 3-Programm

    BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD ist möglicherweise älter als die auf der offiziellen ASUS-Webseite veröffentlichte BIOS-Datei. Wenn Sie die neuste BIOS-Datei installieren wollen, dann laden Sie sich diese von http://support.asus.com herunter und speichern Sie diese auf ein USB- Flashlaufwerk.

  • Seite 80: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 3: BIOS-Setup...

  • Seite 81: Bios Menübildschirm

    In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. ROG Rampage III GENE...

  • Seite 82: Menüelemente

    3.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Advanced, Power, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 83: Extreme Tweaker-Menü

    [Disabled] CPU Temperature: 20˚C/122˚F CPU Voltage Control [Absolute (VID)] CPU Voltage 1.230 [Auto] CPU PLL Voltage 1.812 [Auto] QPI/DRAM Core Voltage 1.151 [Auto] NB/SB Temperature: 47˚C/116.5˚F 61˚C/141.5˚F IOH Voltage 1.111 [Auto] IOH PCIE Voltage 1.508 [Auto] ICH Voltage 1.111 [Auto] ICH PCIE Voltage [Auto] DRAM Bus Voltage 1.601 [Auto] DRAM REF Voltages ******** Spread Spectrum Control ******** ←→ Select Screen CPU Spread Spectrum [Auto] ↑↓ Select Item PCIE Spread Spectrum [Auto] +- Change Option CPU Clock Skew [Auto] F1 General Help IOH Clock Skew [Auto] F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2010, American Megatrends, Inc. ROG Rampage III GENE...

  • Seite 84: Tuning Mode

    3.3.1 Tuning Mode [Extreme OC] Das Element Tuning Mode ist der Menüeinstellungsschalter des Elements Extreme Tweaker für verschiedene Betriebsanforderungen. Der Modus Extreme OC bietet die maximale Tuning-Freiheit mit dem Hang zum Extremen. Der Modus Gaming bietet die meisten Einstellmöglichkeiten für Systemleistungssteigerung. Konfigurationsoptionen: [Extreme OC] [Gaming] 3.3.2 CPU Level Up [Auto]...

  • Seite 85: Cpu Ratio Setting

    Erlaubt Ihnen die Anpassung des Uncore Takt-Ratios. Konfigurationsoptionen: [Auto] [1600MHz] [1733MHz] [1866MHz] [2000MHz] [2133MHz] [2266MHz] [2400MHz] [2533MHz] [2666MHz] [2800MHz] [2933MHz] [3066MHz] [3200MHz] [3333MHz] [3466MHz] [3600MHz] [3733MHz] [3866MHz] [4000MHz] [4133MHz] [4266MHz] [4400MHz] [4533MHz] [4666MHz] [4800MHz] [4933MHz] [5066MHz] [5200MHz] [5333MHz] [5466MHz] ROG Rampage III GENE 3-11...

  • Seite 86: Qpi Link Data Rate

    3.3.11 QPI Link Data Rate [Auto] Erlaubt Ihnen die Anpassung der QPI Link-Datenraten. Konfigurationsoptionen: [Auto] [Slow Mode] [4800MT/s] [5866MT/s] [6400MT/s] 3.3.12 Memory Configuration Protect [Disabled] Hier können Sie die Speicherkonfiguration sperren oder freigeben. Konfigurationsoptionen: [Enabled] [Disabled] 3.3.13 DRAM Timing Control Die Konfigurationsoptionen einiger der folgenden Elemente variieren entsprechend den auf dem Motherboard installierten DIMMs.
  • Seite 87 Konfigurationsoptionen: [Auto] [2 DRAM Clock] – [14 DRAM Clock] READ to WRITE Delay(SR) 11 [Auto] Konfigurationsoptionen: [Auto] [2 DRAM Clock] – [14 DRAM Clock] READ to READ Delay(DD) 7 [Auto] Konfigurationsoptionen: [Auto] [2 DRAM Clock] – [9 DRAM Clock] ROG Rampage III GENE 3-13...

  • Seite 88: Epu Ii Phase Control

    READ to READ Delay(DR) 6 [Auto] Konfigurationsoptionen: [Auto] [2 DRAM Clock] – [9 DRAM Clock] READ to READ Delay(SR) 4 [Auto] Konfigurationsoptionen: [Auto] [4 DRAM Clock] [6 DRAM Clock] WRITE to WRITE Delay(DD) 7 [Auto] Konfigurationsoptionen: [Auto] [2 DRAM Clock] – [9 DRAM Clock] WRITE to WRITE Delay(DR) 7 [Auto] Konfigurationsoptionen: [Auto] [2 DRAM Clock] –...

  • Seite 89: Cpu Voltage Control

    Erlaubt die Anpassung der ICH-Spannung. Die Werte liegen zwischen 1.11300V und 2.00075V und werden in 0.01325V-Schritten angepasst. 3.3.28 ICH PCIE Voltage [Auto] Erlaubt die Anpassung der ICH PCIE-Spannung. Die Werte liegen zwischen 1.51050V und 2.05375V und werden in 0.01325V-Schritten angepasst. ROG Rampage III GENE 3-15...

  • Seite 90: Dram Bus Voltage

    3.3.29 DRAM Bus Voltage [Auto] Erlaubt die Anpassung der DRAM-Spannung. Die Werte liegen zwischen 1.20575V und 2.50425V und werden in 1.01325V-Schritten angepasst. 3.3.30 DRAM REF Voltages DRAM DATA REF Voltage on CHA/B/C [Auto] Erlaubt die Anpassung der DRAM DATA-Referenzspannung auf Kanal A/B/C. Die Werte liegen zwischen -157.5mV und +200mV und werden in 12.5mV-Schritten angepasst.

  • Seite 91: Main-Menü

    Hier können Sie die Systemzeit einstellen. 3.4.2 System Date [Day xx/xx/xxxx] Hier können Sie das Systemdatum einstellen. 3.4.3 Language [English] Hier können Sie eine BIOS-Sprache aus den verfügbaren Optionen auswählen. Konfigurationsoptionen: [繁體中文] [簡体中文] [日本語] [Français] [Deutsch] [English] ROG Rampage III GENE 3-17...
  • Seite 92 3.4.4 SATA 1–6 Das BIOS erkennt automatisch die vorhandenen Serial ATA-Geräte, wenn Sie das BIOS-Setupprogramm aufrufen. Jedes Serial ATA-Gerät hat jeweils ein Untermenü. Wählen Sie ein Gerät und drücken anschließend die <Eingabetaste>, um die Informationen zu dem Serial ATA-Gerät anzeigen zu lassen. Rampage III GENE BIOS SETUP Version 0213 Main...
  • Seite 93 Festplatte in einer einzigen 32 Bit-Double-Word- Übertragung zum Prozessor kombiniert werden. Dadurch wird der PCI-Bus effizienter genutzt, da weniger Transaktionen für den Transport einer bestimmten Menge von Daten benötigt werden. [Disabled] Deaktiviert diese Funktion. ROG Rampage III GENE 3-19...

  • Seite 94: Storage Configuration

    3.4.5 Storage Configuration Die Elemente in diesem Menü gestatten Ihnen, die Konfigurationen der in diesem System installierten SATA-Geräte einzustellen bzw. zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>. Rampage III GENE BIOS SETUP Version 0213 Main Storage Configuration Options SATA Configuraton [Enhanced] Disabled...

  • Seite 95: Ahci Configuration

    SATA Port1 [Auto] Hier können Sie den Typ der an das System angeschlossenen Geräte einstellen. Konfigurationsoptionen: [Auto] [Not Installed] SMART Monitoring [Enabled] Hier können Sie die Self-Monitoring, Analysis and Reporting-Technologie (SMART) einstellen. Konfigurationsoptionen: [Disabled] [Enabled] ROG Rampage III GENE 3-21...

  • Seite 96: System Information

    3.4.7 System Information Das Menü gibt Ihnen einen Überblick über die allgemeinen Systemspezifikationen. Die Werte der Elemente in diesem Menü werden vom BIOS automatisch ermittelt. Rampage III GENE BIOS SETUP Version 0213 Main BIOS Information Version : 0206 Build Date: 05/13/10 Processor Type : Intel(R) Core(TM) i7 CPU 930 @ 3.20GHz Speed : 3200MHz System Memory Usable Size : 2040MB ←→ Select Screen ↑↓ Select Item +- Change Field F1 General Help F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2010, American Megatrends, Inc.

  • Seite 97: Advanced-Menü

    F10 Save and Exit Adjacent Cache Line Prefetch [Enabled] ESC Exit Intel(R) Virtualization Tech [Enabled] CPU TM Function [Enabled] Execute Disable Bit [Enabled] v02.61 (C)Copyright 1985-2010, American Megatrends, Inc. Scrollen Sie nach unten, um folgende Element anzuzeigen: Intel(R) HT Technology [Enabled] *Active Processor Cores [All] A20M [Disabled] ←→ Select Screen *Intel(R) SpeedStep(TM) Tech [Enabled] *Intel(R) Turbo Mode Tech [Enabled] ↑↓ Select Item +- Change Option Intel(R) C-STATE Tech [Enabled] F1 General Help F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2010, American Megatrends, Inc. ROG Rampage III GENE 3-23...
  • Seite 98 CPU Ratio Setting [Auto] Hier können Sie das Verhältnis zwischen Prozessorkerntakt und FSB-Frequenz einstellen. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Der gültige Wertebereich unterscheidet sich je nach CPU-Modell. C1E Support [Disabled] [Enabled] Aktiviert die C1E-Funktion. Dieses Element sollte aktiviert sein, um Enhanced Halt State zu aktivieren.
  • Seite 99 Dieses Element erscheint nur, wenn Intel(R) C-STATE Tech auf [Enabled] eingestellt wurde. Wir empfehlen die Einstellung dieses Elements auf [Auto], damit das BIOS den von Ihrer CPU unterstützten C-State-Modus automatisch erkennt. Konfigurationsoptionen: [Auto] [C1] [C3] [C6] ROG Rampage III GENE 3-25...

  • Seite 100: Chipset

    3.5.2 Chipset Im Chipsatz-Menü können Sie die erweiterten Chipsatzeinstellungen ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. Rampage III GENE BIOS SETUP Version 0213 Advanced Advanced Chipset Settings WARNING: Setting wrong values in below sections may cause system to malfunction. Intel VT-d Configuration Intel VT-d Configuration Rampage III GENE BIOS SETUP Version 0213 Advanced...

  • Seite 101: Onboard Devices Configuration

    [Disabled] Deaktiviert Gbe LAN Boot ROM. GbE Wake Up From S5 [Disabled] Dieses Element erscheint nur, wenn Sie die vorherigen Elemente aktivieren. [Disabled] Deaktiviert das Aufwecken von GbE aus dem S5. [Enabled] Aktiviert das Aufwecken von GbE aus dem S5. ROG Rampage III GENE 3-27...
  • Seite 102 Onboard 1394 Controller [Enabled] [Enabled] Aktiviert den integrierten 1394a Controller. [Disabled] Deaktiviert diesen Controller. Marvell SATA6G Controller [IDE Mode] [Disabled] Deaktiviert den Marvell SATA6G Controller. [IDE Mode] Wenn Sie die Serial ATA-Festplattenlaufwerke als physische, parallele ATA-Speichergeräte nutzen wollen, setzen Sie das Element zu [IDE Mode].

  • Seite 103: Usb Configuration

    Ermöglicht den System die Präsenz von USB-Geräten beim Systemstart zu erkennen. Wenn erkannt, wird der USB-Controller- Legacy-Modus aktiviert. Wenn kein USB-Gerät erkannt wurde, bleibt die USB-Legacy-Unterstützung deaktiviert. [Enabled] Aktiviert die Unterstützung für USB-Geräte bei älteren Betriebssystemen. [Disabled] Deaktiviert diese Funktion. ROG Rampage III GENE 3-29...

  • Seite 104: Pcipnp

    3.5.5 PCIPnP Die Elemente im PCIPnP-Menü gestatten Ihnen, die erweiterten Einstellungen für PCI/PnP-Geräte zu ändern. Rampage III GENE BIOS SETUP Version 0213 Advanced Advanced PCI/PnP Settings NO: lets the BIOS configure all the WARNING: Setting wrong values in below sections devices in the may cause system to malfunction. system. Plug And Play O/S [No] Plug And Play O/S [No] [Yes] Wenn Sie ein Plug & Play-Betriebssystem verwenden und [Yes] gewählt haben, dann konfiguriert das Betriebssystem die Plug &...

  • Seite 105: Led Control

    Spannung [CPU], CPU PLL-spannung [CPU PLL] und QPI/DRAM-Kernspannung [QPI/DRAM Core]. Konfigurationsoptionen: [CPU] [CPU PLL] [QPI/DRAM Core] IOH LED Selection [IOH] Erlaubt das Umschalten der Anzeige von integrierter IOH LED zwischen IOH- Spannung [IOH], und IOH PCIE-Spannung [IOH PCIE]. Konfigurationsoptionen: [IOH] [IOH PCIE] ROG Rampage III GENE 3-31...

  • Seite 106: Ich Led Selection [Ich]

    ICH LED Selection [ICH] Erlaubt das Umschalten der Anzeige von integrierter ICH LED zwischen ICH- Spannung [ICH], und ICH PCIE-Spannung [ICH PCIE]. Konfigurationsoptionen: [ICH] [ICH PCIE] 3.5.7 iROG Configuration Rampage III GENE BIOS SETUP Version 0213 Advanced iROG Configuration iROG Timer Keeper System will record iROG ID_Number Information using time every 1 iROG_1 ID_Number: 13 minute iROG_2 ID_Number: 2 iROG Timer Keeper [Last State]...

  • Seite 107: Rog Connect

    F1 General Help F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2010, American Megatrends, Inc. ROG Connect [Enabled] Erlaubt Ihnen die Aktivierung oder Deaktivierung der Funktion ROG Connect. Konfigurationsoptionen: [Enabled] [Disabled] RC Poster Mode [String] RC Poster beschreibt, was während des POST geschieht. Konfigurationsoptionen: [String] [Code] ROG Rampage III GENE 3-33...

  • Seite 108: Power-Menü

    Power-Menü Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>. Rampage III GENE BIOS SETUP Version 0213 Extreme Tweaker Main Advanced Power Boot Tools Exit Select the ACPI state Suspend Mode [Auto] used for System Repost Video on S3 Resume [No] Suspend. ACPI 2.0 Support [Disabled] ACPI APIC Support [Enabled]...

  • Seite 109: Acpi Apic Support

    Das System bleibt nach einem Stromausfall ausgeschaltet. [Power On] Das System schaltet sich nach einem Stromausfall wieder ein. [Last State] Das System begibt sich in den Status, in dem es sich vor dem Stromausfall befand. ROG Rampage III GENE 3-35...
  • Seite 110 Power On By RTC Alarm [Disabled] Erlaubt Ihnen die Aktivierung oder Deaktivierung von RTC, um ein Weckereignis zu erzeugen. Wenn dieses Element auf [Enabled] gesetzt ist, werden die Elemente RTC Alarm Date/ RCT Alarm Hour/ RCT Alarm Minute/ RCT Alarm Second mit eingestellten Werten bearbeitbar.

  • Seite 111: Hardware Monitor

    Hier können Sie die Temperatur festlegen, bei der sich das System automatisch ausschaltet, wenn die an das Motherboard angeschlossene Temperatursensorkabel eine Gerätüberhitzung erkennen, um das Gerät vor Schäden zu schützen. Konfigurationsoptionen: [Disabled] [70ºC] [80ºC] [90ºC] [100ºC] ROG Rampage III GENE 3-37...

  • Seite 112: Fan Speed Control

    Fan Speed Monitor CPU FAN; Chassis FAN1/2; POWER Fan Speed OPT FAN1 Speed [xxxxRPM] or [Ignored] / [N/A] Die integrierte Hardware-Überwachung erkennt automatisch die Drehzahlen des CPU-, Gehäuse-, Netzteil- und optionalen Lüfters und zeigt sie in Umdrehungen pro Minute (RPM) an. Wenn die Lüfter nicht mit dem Lüfteranschluss am Motherboard verbunden sind, wird [N/A] angezeigt.
  • Seite 113 [User Mode] eingestellt ist. Konfigurationsoptionen: [25˚C] [30˚C] [35˚C] [40˚C] OPTFan1 Full Speed Temp [60˚C] Hier können Sie die Temperatur festlegen, bei welcher der Lüfter auf Höchstgeschwindigkeit läuft. Dieses Element erscheint, wenn OPTFan1 Control auf [User Mode] eingestellt ist. Konfigurationsoptionen: [60˚C] [70˚C] [80˚C] [90˚C] ROG Rampage III GENE 3-39...

  • Seite 114: Boot-Menü

    Boot-Menü Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. Rampage III GENE BIOS SETUP Version 0213 Extreme Tweaker Main Advanced Power Boot Tools Exit Specifies the Boot Boot Settings Device Priority sequence. Boot Device Priority A virtual floppy disk Boot Settings Configuration drive (Floppy Drive B: Security...

  • Seite 115: Boot Settings Configuration

    [Enabled] Aktiviert die Anzeigefunktion für das Vollbild-Logo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbild-Logo. Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo3™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Wählt den Anzeigemodus für Option ROM. [Force BIOS] ROM-Nachrichten von Drittanbietern werden in der Boot-Sequenz angezeigt.

  • Seite 116: Security

    3.7.3 Security Die Elemente im Sicherheits-Menü gestatten Ihnen, die Systemsicherheitsein- stellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Rampage III GENE BIOS SETUP Version 0213 Boot <Enter> to change Security Settings password. <Enter> again to Supervisor Password :Not Installed disabled password User Password :Not Installed...

  • Seite 117: Change User Password

    Bei der Einstellung [Setup] prüft das BIOS das Benutzer-Kennwort, wenn das Setupprogramm gestartet wird. Bei der Einstellung [Always] prüft das BIOS das Benutzer-Kennwort beim Starten des Setupprogramms sowie beim Starten des Systems. Konfigurationsoptionen: [Setup] [Always] ROG Rampage III GENE 3-43...

  • Seite 118: Tools-Menü

    Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für mehr Details beziehen Sie sich auf den Abschnitt 3.1.2 ASUS EZ Flash 2. ASUSTek EZ Flash 2 BIOS ROM Utility V4.13b Current ROM...

  • Seite 119: Asus O.c. Profile

    Drücken Sie die <Eingabetaste> und wählen Sie ein Profil zum laden aus. Start O.C. Profile Hier können Sie mit Hilfe des Programms das CMOS speichern und laden. Drücken Sie die <Eingabetaste>, um das Programm zu laden. ROG Rampage III GENE 3-45...
  • Seite 120 ASUSTek O.C. Profile Utility V2.18b Current CMOS Restore CMOS BOARD: Rampage III GENE BOARD: Unknown VER: 0213 VER: Unknown DATE: 06/08/2010 DATE: Unknown PATH: A:\ Note [Enter] Select or Load [Tab] Switch [V] Drive Info [Up/Down/Home/End] Move [B] Backup [Esc] Exit • Diese Funktion unterstützt Geräte, wie z.B. einen USB-Flashlaufwerk (FAT 32/16-Format) oder ein Diskettenlaufwerk mit nur einer Partition. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! •...

  • Seite 121: Go_Button File

    Erlaubt, mit Hilfe der Tasten <+> und <->, die Anpassung der Werte für einzelne Elemente. Für Details sehen Sie 3.3 Extreme Tweaker-Menü. Save Above Settings Erlaubt Ihnen, die angepassten Werte für einzelne Elemente als eine GO_Button- Datei zu speichern. Load Above Settings Erlaubt das Laden einer GO_Button-Datei. ROG Rampage III GENE 3-47...

  • Seite 122: Drive Xpert Configuration

    3.8.4 Drive Xpert Configuration Rampage III GENE BIOS SETUP Version 0213 Tools Drive Xpert Configuration BIOS2 Drive Xpert Group: Current Mode :Normal Mode Driver Xpert Mode Update: Update To Super Speed [Press Enter] Update To EZ Backup [Press Enter] Update To Normal Mode [Press Enter] Drive Xpert Device(s) List: Port 0 : [Not Detected] ←→ Select Screen Port 1 : [Not Detected] ↑↓ Select Item +- Change Option F1 General Help F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2010, American Megatrends, Inc. Update To Super Speed [Press Enter] Ermöglicht die Verwendung der Funktion Super Speed. Schließen Sie zwei identische SATA-Festplatten an die Anschlüsse SATA_E1 (orange, Anschluss 0) und SATA_E2 (weiß, Anschluss 1) auf dem Motherboard an und drücken Sie die <Eingabetaste>.

  • Seite 123: Exit-Menü

    Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ROG Rampage III GENE 3-49...
  • Seite 124 3-50 Kapitel 3: BIOS-Setup...

  • Seite 125: Kapitel 4: Software-Unterstützung

    Dieses Kapitel beschreibt den Inhalt der Support-DVD un der Software, die dem Motherboard-Paket beigelegt ist. Kapitel 4: Software- Unterstützung...

  • Seite 126: Kapitelübersicht

    Kapitelübersicht Installieren eines Betriebssystems ..........4-1 Support DVD-Informationen ............4-1 Software-Informationen ............... 4-8 RAID Konfigurationen ..............4-18 Erstellen einer RAID-Treiberdiskette ........4-25 ROG Rampage III GENE...

  • Seite 127: Installieren Eines Betriebssystems

    Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite unter www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 128: Drivers-Menü

    Das Menü Drivers zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. ASUS InstAll - Drivers Installation Wizard Startet den ASUS AnstAll Treiber-Installationsassistenten. Intel Chipset Driver Installiert den Intel Chipsatz-Treiber.

  • Seite 129: Utilities-Menü

    Utilities-Menü Das Menü Utilities zeigt die Anwendungen und andere Software, die das Motherboard unterstützt. ASUS InstAll - Installation Wizard for Utilities Installiert alle Anwendungen mit Hilfe des Installationsassistenten. Sound Blaster X-Fi (nur bei Windows Vista/7) Installiert Sound Blaster X-Fi-Treiber und Anwendung.

  • Seite 130: Make Disk-Menü

    4.2.4 Make Disk-Menü Das Menü Make Disk enthält Elemente zum Erstellen von Intel und Marvell RAID- Treiberdisketten. Intel AHCI/RAID Driver Hier können Sie eine Intel AHCI/RAID-Treiberdiskette erstellen. ® Marvell 9128 AHCI/RAID Driver Hier können Sie eine Marvell 9128 AHCI/SATA-Treiberdiskette erstellen. ®...

  • Seite 131: Video-Menü

    Klicken Sie auf die Videotitel, um die überragenden Leistungen der Übertaktungsprofis mit einem ROG-Motherboards zu sehen. 4.2.7 ASUS Kontaktdaten Klicken Sie auf die Auswahl Contact, um ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch am Ende der Benutzeranleitung. ROG Rampage III GENE...

  • Seite 132: Weitere Informationen

    4.2.8 Weitere Informationen Die Elemente in der rechten oberen Ecke liefern ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-DVD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen. Motherboard Info Zeigt die allgemeinen Spezifikationen des Motherboards an. DVD durchsuchen Zeigt den Inhalt der Support-DVD grafisch an.

  • Seite 133: Dateiliste

    Dateiliste Zeigt den Inhalt der Support-DVD sowie eine kurze Beschreibung im Textformat ROG Rampage III GENE...

  • Seite 134: Software-Informationen

    -Desktop zu starten, klicken Sie auf Start > Alle Um AI Suite vom Windows ® Programme > ASUS > AI Suite II > AI Suite II v1.xx.xx. Die AI Suite II- Hauptmenüleiste wird angezeigt. Nach dem Starten des Programms wird in der Windows -Taskleiste das AI Suite ®...

  • Seite 135: Turbov Evo

    4.3.2 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches Ihnen die effektive Übertaktung Ihres Systems ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support- DVD, starten Sie TurboV EVO durch Tool (Extras) > TurboV EVO im Hauptfenster von AI Suite II.
  • Seite 136 CPU Level Up verwenden Mit dem CPU Level Up-Programm können Sie mit Hilfe von vorgegebenen OC (Übertaktungs)-Profilen direkt in der WIndows -Umgebung übertakten, ohne dazu ® das BIOS aufrufen zu müssen. Zur Einstellung Ihrer CPU bewegen Sie den Regler in die gewünschte Position und klicken Sie auf Apply (Übernehmen), um die neue CPU-Frequenzkonfiguration zu verwenden.

  • Seite 137: Fan Xpert

    4.3.3 FAN Xpert ASUS Fan Xpert ermöglicht es Ihnen, die Lüftergeschwindigkeit des CPU- und Gehäuselüfters je nach der Umgebungstemperatur und Systemlast einzustellen. Verschiedene Lüfterprofile bieten flexible Kontrollmöglichkeiten der Lüftergeschwindigkeit, um eine geräuscharme und optimal temperierte Arbeitsumgebung zu schaffen. FAN Xpert starten...

  • Seite 138: Probe Ii

    4.3.4 Probe II Das Programm PC Probe II überwacht die wichtigsten Komponenten des Computers und informiert Sie, falls Probleme entdeckt werden. PC Probe II erkennt unter anderem die Lüfterdrehzahlen, die CPU-Temperatur und Systemspannungen. Da PC Probe II auf Software basiert, können Sie mit der Überwachung beginnen, sobald der Computer eingeschaltet wird.

  • Seite 139: Bevorzugte Einstellungen

    Probe II Parameter wie Prüfintervalle und Temperatureinheiten einzustellen. Ereignislog prüfen Klicken Sie oben im Fenster auf Alert Log (Ereignislog), um es zu prüfen. Klicken Sie auf Clear (Löschen), um dessen Inhalte (falls erwünscht) zu löschen. ROG Rampage III GENE 4-13...

  • Seite 140: Sensorschreiber

    4.3.5 Sensorschreiber Sensor Recorder (Sensorschreiber) ermöglicht Ihnen die Überwachung der Systemänderungen bei Spannung, Temperatur und Lüftergeschwindigkeit. Sie können den Schreiberverlauf auch durchsuchen. Sensorschreiber starten Nach der Installation von AI Suite II von der Motherboard Support- DVD, starten Sie TurboV EVO durch Tool (Extras) >...

  • Seite 141: Sound Blaster X-Fi

    Nach einer erfolgten Installation von Sound Blaster X-Fi MB 2 müssen Sie diese Anwendung vor dem Erststart online aktivieren. Doppelklicken Sie im Desktop auf Activate (Aktivieren). Vergessen Sie nicht, den LAN-Treiber zu installieren und eine Internetverbindung herzustellen. Zum starten klicken Sie auf Activate (Aktivieren). ROG Rampage III GENE 4-15...
  • Seite 142 Sound Blaster X-Fi verwenden Lautsprecher/Kopfhörer Equalizer Mixer (Mischer) Lautstärkeregelung Standards wiederherstellen Stummschaltung Speaker and Headphone Hier können Sie die Kopfhörer-/ Lautsprecher-bezogenen Konfigurationen vornehmen. Environment audio extensions (EAX) Nach der Aktivierung der EAX-Effekte können Sie die gewünschten Umgebungsgeräusche auswählen und in die Musik einfügen. 4-16 Kapitel 4: Software-Unterstützung...
  • Seite 143 Hier können Sie die Audio- Lautstärken für Line In, Stereo Mix und Mikrofon während der Aufnahme oder Wiedergabe manuell anpassen. THX ist eine high-fidelity (Hi- Fi) Soundtechnologie und erlaubt Ihnen die Anpassung des Surround Sound Effekts, Subwoofer Lautstärke usw. ROG Rampage III GENE 4-17...

  • Seite 144: Raid Konfigurationen

    RAID Konfigurationen Das Motherboard ist mit dem Intel ICH10R Southbridge Controller ausgestattet, ® mit Unterstützung für RAID 0, RAID 1, RAID 10 und RAID 5 mit sechs unabhängigen Serial ATA-Kanälen. 4.4.1 RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen.

  • Seite 145: Serial Ata-Festplatten Installieren

    Sie die <Eingabetaste>. Setzen Sie das Element Configure SATA as auf [RAID]. Speichern Sie Ihre Einstellungen und verlassen Sie das BIOS-Setup. Beziehen Sie sich auf Kapitel 3 für Details zum Aufrufen und Navigieren im BIOS-Setupprogramm. ROG Rampage III GENE 4-19...

  • Seite 146: Intel ® Matrix Storage Manager Option Rom Programm

    4.4.4 Intel Matrix Storage Manager option ROM Programm ® Mit dem Intel Matrix Storage Manager Option ROM-Programm können Sie RAID ® 0-, RAID 1-, RAID 10- (RAID 0+1) und RAID 5-Sets aus Serial ATA-Festplatten erstellen, die an die Serial ATA-Anschlüsse des Southbridge angeschlossen sind. So starten Sie das Intel Matrix Storage Manager Option ROM-Programm: ®...

  • Seite 147: Erstellen Einer Raid-Anordnung

    Benutzen Sie die Auf-/Ab Pfeiltasten, um zum Laufwerk zu navigieren, dann drücken Sie die <Leertaste>, um es auszuwählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie die <Eingabetaste>, wenn Sie mit der Auswahl fertig sind. ROG Rampage III GENE 4-21...
  • Seite 148 Benutzen Sie die Pfeiltasten Auf/Ab, um die Stripe-Größe für das RAID- Array auszuwählen (nur für RAID 0, 10 und 5) und drücken Sei dann die <Eingabetaste>. Die verfügbaren Stripe-Größen reichen von 4 KB bis 128 KB. Die folgenden Werte sind die gebräuchlichsten: RAID 0: 128KB RAID 10: 64KB RAID 5: 64KB...

  • Seite 149: Löschen Eines Raid-Sets

    Sie löschen wollen und drücken Sie dann die Taste <Entf>. Es erscheint die folgende Warnmeldung. [ DELETE VOLUME VERIFICATION ] ALL DATA IN THE VOLUME WILL BE LOST! Are you sure you want to delete volume “Volume0”? (Y/N): Drücken Sie die Taste <Y>, um das RAID-Set zu löschen und zum Hauptmenü zurückzukehren, oder drücken Sie die Taste <N>, um zum Menü DELETE VOLUME zurückzukehren. ROG Rampage III GENE 4-23...
  • Seite 150 Beenden des Intel -Matrix Storage-Manager ® So beenden Sie das Programm: Wählen Sie im Programmhauptmenü 4. Exit und drücken Sie dann die <Eingabetaste>. Es erscheint die folgende Warnmeldung. [ CONFIRM EXIT ] Are you sure you want to exit? (Y/N): Drücken sie die Taste <Y>, um das Programm zu beenden oder <N>, um zum Hauptmenü...

  • Seite 151: Erstellen Einer Raid-Treiberdiskette

    AHCI/RAID Driver Disk, um eine Intel ICH10R RAID-Treiberdiskette zu ® erstellen. Legen Sie eine Diskette in das Diskettenlaufwerk Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu verhindern. ROG Rampage III GENE 4-25...
  • Seite 152 So installieren Sie die RAID-Treiber für Windows ® Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6> und legen Sie danach die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein.

  • Seite 153: Kapitel 5: Unterstützung Der Multi-Gpu Technologie

    Dieses Kapitel beschreibt, wie Sie mehrere ATI CrossFireX™- und ® Kapitel 5: NVIDIA SLI™-Grafikkarten installieren ® und konfigurieren können. Unterstützung der Multi-GPU Technologie...
  • Seite 154 Kapitelübersicht CrossFireX™-Technologie ..........5-1 ® NVIDIA SLI™-Technologie ............5-5 ® ROG Rampage III GENE...

  • Seite 155: Ati ® Crossfirex™-Technologie

    In Windows XP gehen Sie zu Systemsteuerung > Programme Hinzufügen/ Entfernen. In Windows Vista gehen Sie zu Systemsteuerung > Programme und Funktionen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen Wählen sie in Windows Vista Deinstallieren. Schalten Sie Ihren Computer aus. ROG Rampage III GENE...

  • Seite 156: Installieren Der Crossfirex-Grafikkarten

    5.1.3 Installieren der CrossFireX-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze.

  • Seite 157: Installieren Der Gerätetreiber

    ATI-Symbol im Windows-Infobereich rechtsklicken und Catalyst Control Center auswählen. Der Catalyst Control Center- Einstellungsassistent wird ausgeführt, wenn das System mehrere Grafikkarten erkennt. Klicken Sie auf Go, um das Fenster für die erweiterte Ansicht des Catalyst Control Center anzuzeigen. ROG Rampage III GENE...

  • Seite 158: Crossfirex-Einstellungen Aktivieren

    CrossFireX-Einstellungen aktivieren Klicken Sie im Catalyst Control Center-Fenster auf Graphics Settings > CrossFireX > Configure. Wählen Sie in der Grafikadapterliste die Grafikkarte, die als Anzeige- GPU arbeiten soll. Wählen Sie Enable CrossFireX. Klicken Sie auf Apply und dann auf OK, um das Fenster zu schließen. Kapitel 5: Unterstützung der Multi-GPU Technologie...

  • Seite 159: Nvidia ® Sli™-Technologie

    PCIEX16-Steckplätze. Wenn Ihr Motherboard mehr als zwei PCIEX16-Steckplätze hat, finden Sie die Position der Steckplätze für die Installation von mehreren Grafikkarten in Kapitel 2 dieses Benutzerhandbuchs. Vergewissern Sie sich, dass beide Grafikkarten richtig im Steckplatz eingesteckt sind. ROG Rampage III GENE...

  • Seite 160: Installieren Der Gerätetreiber

    Richten Sie den SLI-Brückenverbinder mit den goldenen Kontakten an den Grafikkarten aus und stecken Sie sie darauf. Vergewissern Sie sich, dass die Kontakte richtig sitzen. Verbinden Sie zwei zusätzliche Stromversorgungskabel vom Netzteil mit den beiden Grafikkarten. Schließen Sie VGA- oder DVI-Kabel an die Grafikkarten an.
  • Seite 161 B1. Wenn Sie das Element NVIDIA Control Panel in Schritt (A) nicht sehen können, wählen Sie Personalize. B2. Wählen Sie im Fenster Personalization das Element Display Settings. B3. Klicken Sie im Dialogfenster Display- Settings auf Advanced Settings. ROG Rampage III GENE...

  • Seite 162: Sli-Einstellungen Aktivieren

    B4. Wählen Sie die Auswahl NVIDIA GeForce und klicken Sie dann auf Start the NVIDIA Control Panel. B5. Es erscheint das NVIDIA Control Panel-Fenster. SLI-Einstellungen aktivieren Wählen Sie im NVIDIA Control Panel- Fenster Set SLI Configuration. Klicken Sie auf Enable SLI und stellen Sie die Anzeige zur Ansicht von SLI-rendered Content.

  • Seite 163: Asus Kontaktinformationen

    Telefon +1-812-282-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
