Inhaltszusammenfassung für Asus ROG MAXIMUS XII APEX

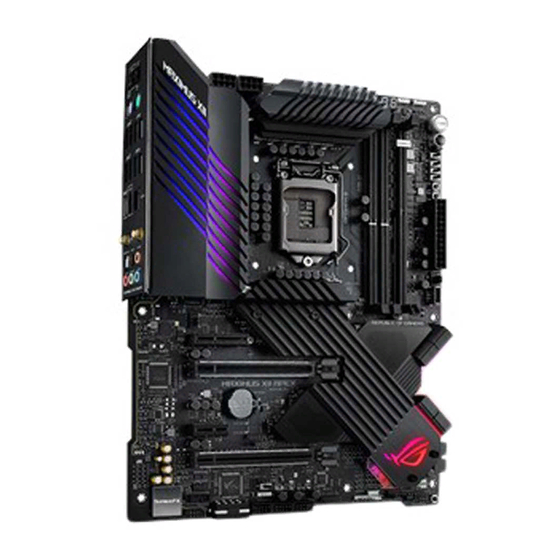

- Seite 1 MAXIMUS XII APEX...
- Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ......................v Über dieses Handbuch ......................vi ROG MAXIMUS XII APEX Spezifikationsübersicht ..............vii Anschlüsse mit gemeinsam genutzter Bandbreite ..............xii Verpackungsinhalt ........................xiv Installationswerkzeuge und Komponenten ................xv Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Layout ..................... 1-2 Kapitel 2: Grundinstallation Ihr Computersystem aufbauen ................2-1 2.1.1... - Seite 4 Anhang Q-Code-Tabelle ........................A-1 Hinweise ..........................A-5 ASUS Kontaktinformation ....................A-12...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 6: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 7: Rog Maximus Xii Apex Spezifikationsübersicht
OptiMem III * Unterstützung der doppelten DRAM-Kapazität hängt vom jeweiligen DRAM-Modell * Intel Core™ i9/i7-CPUs der 10. Generation unterstützen 2933/2800/2666/2400/2133 nativ. Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. Intel Prozessoren der 10. Generation* 2 x PCIe 3.0 x16 Steckplätze (unterstützen x16 oder x8/x8 Modus) Intel Z490 Chipsatz Erweiterungssteckplätze... - Seite 8 ROG MAXIMUS XII APEX Spezifikationsübersicht 1 x Intel I225-V Ethernet Ethernet ASUS LANGuard Intel Wi-Fi 6 AX201 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) unterstützt 1024QAM/OFDMA/MU-MIMO Unterstützt eine maximale Datenübertragungsrate von bis zu 2,4 Gb/s Unterstützt 2,4/5 GHz Dualband WLAN & Bluetooth Unterstützt die Kanalbandbreite: HT20/HT40/HT80/HT160...
- Seite 9 ROG MAXIMUS XII APEX Spezifikationsübersicht Lüfter- und Kühler-bezogen 1 x CPU-Lüfter-Header (4-polig) 1 x CPU OPT-Lüfter-Header (4-polig) 1 x 4-poliger AIO Pumpen-Header 3 x Gehäuselüfter-Header (4-polig) 2 x 4-polige Full Speed Lüfter-Header 1 x W_PUMP+ Header Strombezogen 1 x 24-poliger Hauptstromanschluss 2 x 8-polige +12V Stromanschlüsse...
-
Seite 10: Softwarefunktionen
ASUS Q-Design - ASUS Q-Code Sonderfunktionen - ASUS Q-Connector - ASUS Q-DIMM - ASUS Q-LED (CPU [rot], DRAM [gelb], VGA [weiß], Boot-Gerät [gelb grün]) - ASUS Q-Slot ASUS Thermal Solution - M.2 Kühlkörperabdeckung aus Aluminium ASUS EZ Do-It-Yourself - BIOS-Flashback™-Taste - CMOS-Löschen-Taste... - Seite 11 WOL für PME, PXE Betriebssystem Windows 10 - 64 bit ATX Formfaktor Formfaktor 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.
-
Seite 12: Anschlüsse Mit Gemeinsam Genutzter Bandbreite
Anschlüsse mit gemeinsam genutzter Bandbreite Konfiguration PCIEX16_1 PCIEX16_2 Konfiguration PCIEX4 M.2_1 Konfiguration DIMM.2_1 SATA SATA_12 Konfiguration DIMM.2_2 SATA_56... - Seite 13 • Wenn der DIMM.2_1 Steckplatz im SATA-Modus arbeitet, dann wird der SATA6G_12 deaktiviert. • Wenn der DIMM.2_2 Steckplatz bestückt ist, wird SATA6G_56 deaktiviert. • M.2_1 teilt die Bandbreite mit dem PCIe x4 Steckplatz. Wenn M.2_1 mit einem x2-Gerät bestückt ist, wird der PCIe x4 Steckplatz im x1 Modus ausgeführt. Wenn M.2_1 mit einem x4-Gerät bestückt ist, wird der PCIe x4 Steckplatz deaktiviert.
-
Seite 14: Verpackungsinhalt
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG MAXIMUS XII APEX Motherboard 1 x Ansteuerbares RGB-Verlängerungskabel 1 x RGB-Verlängerungskabel Kabel 8 x SATA 6 Gb/s Kabel 1 x Thermistorkabelpaket 1 x ROG DIMM.2 mit Kühlkörper ROG DIMM.2 mit Kühlkörper... -
Seite 15: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1200 CPU CPU-Lüfter, kompatibel mit Intel LGA 1200 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten. -
Seite 17: Produkteinführung
Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG MAXIMUS XII APEX... -
Seite 18: Motherboard-Layout
Motherboard-Layout Kapitel 1: Produkteinführung... - Seite 19 1-27 28. System-Panel-Header 1-28 29. Thermischer Sensor-Header 1-29 30. Thunderbolt Header 1-30 31. Q-Code LED 1-31 32. Q-LEDs 1-32 33. BIOS-LED 1-32 34. LEDs zur Kondenswassererkennung 1-33 35. Speichergeräteaktivitäts-LED 1-33 36. LED für 8-poligen Stromstecker 1-34 ROG MAXIMUS XII APEX...
-
Seite 20: Cpu-Sockel
übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird. -
Seite 21: Dimm-Steckplätze
Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG MAXIMUS XII APEX... - Seite 22 (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Unterstützung der doppelten DRAM-Kapazität hängt vom jeweiligen DRAM-Modell ab. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
-
Seite 23: Erweiterungssteckplätze
Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. In der folgenden Tabelle finden Sie die empfohlene VGA-Konfiguration. ROG MAXIMUS XII APEX... -
Seite 24: Empfohlene Vga-Konfiguration
Empfohlene VGA-Konfiguration Steckplatzbeschreibung Einzel VGA Dual VGA PCIe 3.0 x4 Teilt die Bandbreite mit M.2_1 (x1/x2/x4) PCIe 3.0 x16_1 PCIe 3.0 x1 PCIe 3.0 x16_2 M.2_1 (PCH) Teilt die Bandbreite mit PCIE 3.0 X4 (x1/x2/x4) DIMM.2_1 (PCH) DIMM.2_2 (PCH) • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™- oder SLI-Modus verwenden. -
Seite 25: Lüfter- Und Pumpen-Header
Verbinden Sie bei Wasserkühlungssystemen den Pumpenanschluss mit dem W_PUMP+-Header. Header Max. Max. Standard- Gemeinsame Stromstärke Leistung geschwindigkeit Steuerung CPU_FAN Q-Fan-gesteuert CPU_OPT Q-Fan-gesteuert CHA_FAN1 Q-Fan-gesteuert CHA_FAN2 Q-Fan-gesteuert CHA_FAN3 Q-Fan-gesteuert W_PUMP+ Volle Geschwindigkeit AIO_PUMP Volle Geschwindigkeit FS_FAN1 Volle Geschwindigkeit FS_FAN2 Volle Geschwindigkeit ROG MAXIMUS XII APEX... -
Seite 26: Flüssigkeitskühlungssystem-Header
Flüssigkeitskühlungssystem-Header Die Flüssigkeitskühlungssystem-Header ermöglichen Ihnen, Sensoren zur Überwachung der Temperatur und Durchflussleistung Ihres Flüssigkeitskühlungssystems zu verbinden. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren. Kapitel 1: Produkteinführung 1-10... -
Seite 27: Stromanschlüsse
Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. ROG MAXIMUS XII APEX 1-11... -
Seite 28: M.2-Steckplatz
Die Intel Optane Technologie wird von M.2_1 unterstützt, wenn sie vom PCH bezogen wird. Bevor Sie die Intel Optane Speichermodule verwenden, stellen Sie sicher, dass Sie Ihre Motherboard-Treiber und das BIOS auf die neueste Version von der ASUS Support-Webseite aktualisiert haben. -
Seite 29: Dimm.2-Steckplatz
Die Intel Optane Technologie wird von DIMM.2_1 und DIMM.2_2 unterstützt, wenn sie vom PCH bezogen wird. Bevor Sie die Intel Optane Speichermodule verwenden, stellen Sie sicher, dass Sie Ihre Motherboard-Treiber und das BIOS auf die neueste Version von der ASUS Support-Webseite aktualisiert haben. -
Seite 30: Sata 6 Gb/S Anschlüsse
SATA-RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie in BIOS das Element SATA Modus auf [Intel RST Premium with Intel Optane System Acceleration (RAID)]. • Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. Kapitel 1: Produkteinführung 1-14... -
Seite 31: Usb 3.2 (Gen2) Frontblendenanschluss
Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden. Der USB 3.2 (Gen1)-Header bietet Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s. Das USB 3.2 (Gen1)-Modul muss separat erworben werden. ROG MAXIMUS XII APEX 1-15... -
Seite 32: Usb 2.0-Header
USB 2.0-Header Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-16... -
Seite 33: Ansteuerbarer Aura (Gen2)-Header
Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde. • Die ansteuerbare RGB LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die ansteuerbare RGB LED-Leiste muss separat erworben werden. ROG MAXIMUS XII APEX 1-17... -
Seite 34: Aura Rgb-Header
AURA RGB-Header Der AURA RGB-Header ermöglicht Ihnen, RGB LED-Leisten zu verbinden. Der AURA RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V). Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. -
Seite 35: Bios-Umschalttaste
Schnellzugriffsfunktion zuweisen, z. B. das Aktivieren von Safe Boot oder das Ein- oder Ausschalten der Aura-Beleuchtung. Diese Taste ist standardmäßig auf [Reset] eingestellt. Sie können dieser Taste in den BIOS- Einstellungen eine andere Funktion zuweisen. ROG MAXIMUS XII APEX 1-19... -
Seite 36: Frontblenden-Audio-Header
Frontblenden-Audio-Header Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A- Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden- Audio-E/A-Modul-Kabels mit diesem Header. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. Schalter für Volle-Geschwindigkeit-Modus Der Schalter für den Volle-Geschwindigkeit-Modus ermöglicht es Ihnen, alle angeschlossenen Lüfter so einzustellen, dass sie bei 100% PWM laufen, wenn aktiviert. -
Seite 37: Ln2-Modus-Jumper
POST und zur Unterstützung eines erfolgreichen Systemstarts optimiert. Node Anschluss Über den Node-Anschluss können Sie ein kompatibles Netzteil verbinden oder eine kompatible Lüftererweiterungskarte steuern. Weitere Informationen über die Geräte und die aktuellste Kompatibilitätsliste finden Sie unter www.asus.com. ROG MAXIMUS XII APEX 1-21... -
Seite 38: Pause-Schalter
Pause-Schalter Mit dem Pause-Schalter können Sie das System auf Hardware-Ebene stoppen, so dass Sie Ihre Systemeinstellungen bei starker Übertaktung anpassen können. Kapitel 1: Produkteinführung 1-22... -
Seite 39: Probeit-Messpunkte
Verbinden Sie einen Tastkopf mit dem GND ProbeIt-Punkt, verbinden Sie dann den anderen Tastkopf mit einem anderen ProbeIt-Punkt, um die entsprechenden Spannungen zu messen. Die obige Abbildung dient nur der Veranschaulichung, die tatsächliche Motherboard-Ausstattung und Messpunkte können je nach Modell variieren. ROG MAXIMUS XII APEX 1-23... -
Seite 40: Retry-Taste
Folge zur Erzielung eines erfolgreichen POST beibehalten werden. RSVD-Schalter Der RSVD-Schalter ist nur für von ASUS autorisierte Techniker vorbehalten. Bitte stellen Sie sicher, dass der RSVD-Schalter auf Disabled (Deaktiviert) gesetzt ist. Das Festlegen dieses Schalters auf Enabled (Aktiviert) kann zu Schäden an Ihrem System führen. -
Seite 41: Sicherer-Start-Taste
Das System kann abstürzen, wenn extreme Übertaktungseinstellungen verwendet werden, da die CPU dadurch instabil wird. Aktivieren Sie den Langsam-Modus-Schalter während des LN2-Benchings, um die Prozessorfrequenz zu verringern und das System zu stabilisieren, so dass Sie die Übertaktungsdaten im Auge behalten können. ROG MAXIMUS XII APEX 1-25... -
Seite 42: Starttaste
Starttaste Drücken Sie die Starttaste, um das System einzuschalten oder in den Ruhezustand oder Soft- Off-Modus zu versetzen (je nach den Einstellungen des Betriebssystems). Die Taste leuchtet auch auf, wenn das System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die Motherboardkomponenten entfernen oder installieren. -
Seite 43: System-Panel-Header
Soft-Off-Modus zu versetzen (je nach den Einstellungen des Betriebssystems). • Header für die Reset-Taste (RESET) Der 2-polige Header ermöglicht Ihnen, die am Gehäuse befestigte Reset-Taste zu verbinden. Drücken Sie die Reset-Taste, um das System neu zu starten. ROG MAXIMUS XII APEX 1-27... -
Seite 44: Thermischer Sensor-Header
Thermischer Sensor-Header Der Header für thermische Sensoren ermöglicht Ihnen, einen Sensor zur Überwachung der Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden. Schließen Sie den thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente des Motherboards, um die Temperatur zu messen. -
Seite 45: Thunderbolt Header
Der Thunderbolt-Header ermöglicht Ihnen, eine Thunderbolt-E/A-Zusatzkarte zu verbinden, die von der Intel Thunderbolt Technologie unterstützt wird, sodass Sie bis zu sechs Thunderbolt-fähige Geräte und einen DisplayPort-fähigen Bildschirm in einer Reihenschaltungskonfiguration anschließen können. Die Add-on-Thunderbolt E/A-Karte und das Thunderbolt-Kabel sind separat erhältlich. ROG MAXIMUS XII APEX 1-29... -
Seite 46: Q-Code Led
Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. • Die Q-Code LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. •... -
Seite 47: Q-Leds
Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. BIOS-LED Die BIOS-LEDs zeigen an, welcher BIOS-Chip aktuell verwendet wird. ROG MAXIMUS XII APEX 1-31... -
Seite 48: Leds Zur Kondenswassererkennung
LEDs zur Kondenswassererkennung Die LEDs zur Kondenswassererkennung leuchten auf, wenn Kondenswasser auf den entsprechenden kritischen Schlüsselkomponenten (CPU, DRAM und PCIE) erkannt wird. Dieses benutzerfreundliche Design hilft Ihnen, schnell mögliche Schäden zu ermitteln, die durch Kondenswasser verursacht werden. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. -
Seite 49: Led Für 8-Poligen Stromstecker
LED für 8-poligen Stromstecker Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker nicht angeschlossen ist. ROG MAXIMUS XII APEX 1-33... - Seite 50 Kapitel 1: Produkteinführung 1-34...
-
Seite 51: Kapitel 2: Grundinstallation
Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1200 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1155, LGA1156, und LGA1151 Sockel entworfene CPU auf dem LGA1200 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. ROG MAXIMUS XII APEX... - Seite 52 Kapitel 2: Grundinstallation...
-
Seite 53: Installation Des Kühlsystems
2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter ROG MAXIMUS XII APEX... -
Seite 54: So Installieren Sie Einen Aio-Kühler
So installieren Sie einen AIO-Kühler Wenn Sie einen AiO-Kühler installieren möchten, empfehlen wir Ihnen, den AiO-Kühler nach der Installation des Motherboards in das Gehäuse zu installieren. AIO_PUMP/ W_PUMP+ CPU_FAN CPU_OPT Kapitel 2: Grundinstallation... -
Seite 55: Dimm Installation
2.1.3 DIMM Installation Entfernen eines DIMMs ROG MAXIMUS XII APEX... -
Seite 56: Installation
2.1.4 M.2 Installation • Das M.2 Gummipad ist optional für die Installation eines einseitigen M.2 Speichergeräts. Stellen Sie sicher, dass Sie das mitgelieferte M.2 Gummipad anbringen, bevor Sie Ihr einseitiges M.2 Speichergerät installieren. OPTIONAL • Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren. - Seite 57 Das M.2 SSD ist separat erhältlich. ROG MAXIMUS XII APEX...
-
Seite 58: Motherboard Installation
2.1.5 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. -
Seite 59: Atx Stromversorgung
2.1.6 ATX Stromversorgung ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. ROG MAXIMUS XII APEX... -
Seite 60: Sata-Geräteanschlüsse
2.1.7 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation 2-10... -
Seite 61: E/A-Anschlüsse Auf Der Frontseite
2.1.8 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS So installieren Sie den USB 3.2 (Gen2) Q-Connector Anschluss USB 3.2 (Gen2) Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.2 (Gen1) So installieren Sie den USB 2.0... -
Seite 62: Erweiterungskarte Installieren
2.1.9 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x4-Karten installieren PCIe-x1-Karten installieren Kapitel 2: Grundinstallation 2-12... -
Seite 63: So Installieren Sie Die Thunderboltex 3-Tr Karte
Schnellaufladung bis zu 100 W. • Der Typ C_1-Anschluss unterstützt bis zu 20 V-Geräte, und der Typ C_2-Anschluss unterstützt bis zu 9 V-Geräte, wenn der 6-polige PCIe-Stromanschluss verbunden ist. • Die Thunderbolt-Karte ist separat erhältlich. ROG MAXIMUS XII APEX 2-13... -
Seite 64: Installation Der Wlan-Antenne
2.1.10 Installation der WLAN-Antenne Installieren der ASUS 2x2 Dualband WLAN-Antenne Schließen Sie die mitgelieferte ASUS 2x2 Dualband WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antenne fest an den WLAN- Anschlüssen installiert ist. -
Seite 65: Entfernen Des Leiterplattenbruchstücks (Optional)
Werkzeuge (z. B. Schleifpapier, Feile zur Feinbearbeitung, etc.), um die freiliegenden Stanzenlöcher zu schleifen. • Bitte halten Sie das Motherboard mit festem Griff in Ruheposition, wenn Sie das abtrennbare Leiterplattenbruchstück entfernen. • Das abtrennbare Leiterplattenbruchstück ist nicht von der Garantie abgedeckt. ROG MAXIMUS XII APEX 2-15... -
Seite 66: Bios Update Utility
Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei manuell in M12A.CAP um oder starten Sie die Anwendung BIOSRenamer.exe, um die Datei automatisch umzubenennen. -
Seite 67: Rücktafel- Und Audio-Anschlüsse Des Motherboards
Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. • Aufgrund der Eigenschaften des Intel-Chipsatzes werden sämtliche an die USB 3.2 (Gen1)- Anschlüsse angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB- Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. ROG MAXIMUS XII APEX 2-17... -
Seite 68: Audio E/A-Anschlüsse
* Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Headset Anschluss 4-Kanal 5.1-Kanal 7.1-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mikrofoneingang Mikrofoneingang Mikrofoneingang Mikrofoneingang Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher 2.3.2... - Seite 69 Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern Anschluss von 5.1-Kanal Lautsprechern ROG MAXIMUS XII APEX 2-19...
- Seite 70 Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-20...
-
Seite 71: Erstmaliges Starten
Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ROG MAXIMUS XII APEX 2-21... - Seite 72 Kapitel 2: Grundinstallation 2-22...
-
Seite 73: Kennenlernen Des Bios-
Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 74: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On- Self-Test (POST). -
