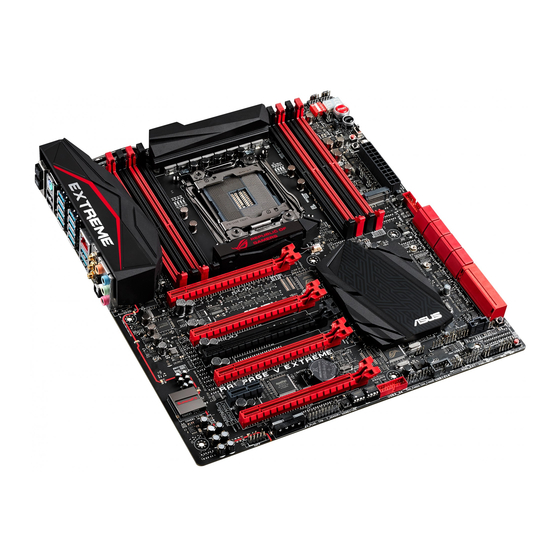

Asus Rampage V Extreme Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. Rampage V Extreme
  6. Benutzerhandbuch

Asus Rampage V Extreme Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

RAMPAGE V
EXTREME

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Rampage V Extreme

Inhaltszusammenfassung für Asus Rampage V Extreme

  • Seite 1 RAMPAGE V EXTREME...

  • Seite 2: Erste Ausgabe November 2014

    Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
  • Seite 3 Inhaltsverzeichnis Safety information ......................vii About this guide ......................viii RAMPAGE V EXTREME specifications summary ............x OC Panel specifications summary ................xv Package contents ......................xvi Installation tools and components ................xvii Chapter 1: Product Introduction Special features ..................... 1-1 1.1.1...

  • Seite 4: Inhaltsverzeichnis

    3.10 Exit menu ...................... 3-55 3.11 Updating BIOS ....................3-56 3.11.1 EZ Update ..................3-56 3.11.2 ASUS EZ Flash 2 ................. 3-57 3.11.3 ASUS CrashFree BIOS 3 ............. 3-58 3.11.4 ASUS BIOS Updater ..............3-59 Chapter 4: Software support Installing an operating system ..............4-1 Support DVD information................
  • Seite 5 Push Notice ....................4-23 Ai Charger+ ....................4-26 Wi-Fi Engine....................4-27 Wi-Fi GO! and Remote GO! ................4-29 ASUS Media Streamer .................. 4-39 ROG Audio features ..................4-41 Sonic Studio ....................4-41 Sonic SenseAmp ................... 4-43 Sonic SoundStage ..................4-45 DTS Connect ....................

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8 Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 9: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden.

  • Seite 10: Rampage V Extreme Spezifikationsübersicht

    RAMPAGE V EXTREME Spezifikationsübersicht LGA 2011-v3-Sockel für New Intel Core™ i7-Prozessoren Unterstützt 22nm CPU Unterstützt Intel Turbo Boost Technologie 2.0* *Die Unterstützung dieser Merkmale variiert je nach CPU-Typ. Chipsatz Intel-X99-Express-Chipsatz 8 x DIMM, max. 64GB, DDR4 3300(O.C)*/3000(O.C.)*/2800(O.C )*/2666(O.C.)*/2400(O.C.)*/2133 MHz, nicht-ECC, ungepufferte...

  • Seite 11: Rückseite E/A-Anschlüsse

    Connect) Rückseite E/A-Anschlüsse 10x USB 3.0 Anschlüsse [blau] 1 x Anti-surge LAN (RJ-45) Anschluss 1 x ASUS Wi-Fi GO! Modul (Wi-Fi 802.11 a/b/g/n/ac und Bluetooth v 4.0) 1 x Optischer S/PDIF-Ausgang-Anschluss 5 x Gold-beschichteten Audioanschlüsse (Fortsetzung auf der nächsten Seite)

  • Seite 12: Interne E/A-Anschlüsse

    Formfaktor Extended-ATX-Formfaktor, 30,5 cm x 27,2 cm (12 Zoll x 10,7 Zoll) 2 x 128-MB-Flash-ROM, UEFI-AMI-BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, mehrsprachiges BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11/EZ-Einstellungsassistent, F6/Qfan- BIOS Funktionen Steuerung, F3/Favoriten, Schnellnotiz, Protokoll über letzte Änderungen,...
  • Seite 13 RAMPAGE V EXTREME Spezifikationsübersicht Treiber ROG GameFirst III ROG RAMDisk ROG CPU-Z ROG Mem TweakIt Software Kaspersky Anti-Virus DAEMON Tools Pro Standard ASUS WebStorage HomeCloud ASUS Utilities Unterstützte Windows 8.1 / Windows 8 / Windows 7 Betriebssysteme Extreme Engine Digi+ IV...
  • Seite 14 - ASUS EZ Flash 2 - ASUS C.P.R. (CPU-Parameter-Abruf) - MemOK! ASUS Q-Design - ASUS Q-Code - ASUS Q-Shield - ASUS Q-Connector - ASUS Q-LED (CPU, DRAM, VGA, Boot Gerät LED) - ASUS Q-Slot - ASUS Q-DIMM *Spezifikationen können sich ohne vorherige Ankündigung ändern.

  • Seite 15: Oc Panel-Spezifikationsübersicht

    Stromverbrauch: 5 A 1 x 5,25-Zoll-Laufwerksschacht für Normalmodus-Installation Installationsforderungen: erforderlich 1 x SATA-Stromanschluss von Systemnetzteil RAMPAGE V EXTREME mit andere Motherboards mit ROG_EXT- Port * Aktuellste Listen zu Motherboard-Unterstützung/-Kompatibilität finden Kompatibilität Sie auf der ASUS-Webseite unter www.asus.com. ** Installieren Sie für bessere Kompatibilität das aktuellste...

  • Seite 16: Verpackungsinhalt

    1 x 3-in-1-Thermistorkabel 5 x 2-in-1-SATA-6-Gb/s-Signalkabel Kabel 1 x SLI-Kabel 1 x CrossFireX-Kabel E/A-Blende 1 x ASUS 2T2R Dual-Band WLAN bewegbare Antenne ( (Wi-Fi 802.11a/b/g/n/ac-konform) 1 x 3-Way SLI™ Brücke 1 x 4-Way SLI™ Brücke 1 x 2-in Q-Anschluss Set Zubehör 1 x ROG-Türhänger...

  • Seite 17: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC Gehäuse Netzteil Intel LGA 2011-3 CPU Intel LGA 2011-3 kompatible CPU Lüfter DDR4 DIMM SATA Festplattenlaufwerk Grafikkarte SATA optisches Laufwerk (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.
  • Seite 18 xviii...

  • Seite 19: Produkteinführung

    Abwärtskompatibilität mit bis zu zwei SATA-Festplatten der gleichen Geschwindigkeit. DPCIe 3.0 X4 M.2-Unterstützung Mit einer 4x-PCI-Express-3.0/2.0-Bandbreite kann M.2 Datenübertragungsgeschwindigkeiten von bis zu 32 Gb/s unterstützen. Perfekte Wahl für Betriebssystem- oder Applikationsantrieb, wodurch Ihr System und die installierten Apps schneller arbeiten. ASUS RAMPAGE V EXTREME...

  • Seite 20: Einzigartige Rog-Gaming-Merkmale

    Spiele, Filme, Musik und sogar andere Personen via Chat hören; damit steuern und entdecken Sie eine völlig neue Dimension erstklassiger Audioleistung. ROG GameFirst III ASUS GameFirst III ist eine Netzwerkverwaltungssoftware, die zur Priorisierung der Nutzeranforderungen über vier voreingestellte Paket-priorisierte Profile (Optimization (Optimierung), Game (Spiel), Media Streaming (Medienstreaming) und File Sharing (Dateifreigabe)) verfügt.

  • Seite 21: Rog-Exklusive-Eigenschaften

    Extreme Engine Digi+ IV Nichts liefert reinere Leistung als das exklusive Spannungsreglermodul (VRM) von Extreme Engine Digi+ IV – Rampage V Extreme. Entwickelt mit Legierungsdrosseln und aufgerüstet durch brandneue Stromerkennungstechnologie skaliert die Implementierung von Hochfrequenz-Pulsbreitenmodulation des Extreme Engine Digi+ IV auf 1 MHz, erlaubt dem Spannungsreglermodul damit die Erzielung einer um 40 % gesteigerten Stabilität!

  • Seite 22: Loadline Calibration (Loadline-Kalibrierung)

    GPU.DIMM Post Entdecken Sie mögliche Probleme vor dem Betriebssystemstart! Übertakter können wertvolle Zeit sparen, indem Komponentenfehler in Extremsituationen erkannt werden. Mit GPU.DIMM Post können Sie den Status der Grafikkarten und Arbeitsspeicher schnell und einfach in BIOS überprüfen, damit die Rekordbrechenden Leistungen weiterlaufen können. BIOS Print ROG bietet eine völlig neue UEFI-BIOS-Funktion zur Handhabung der Anforderungen einer Übertaktungserfahrung.

  • Seite 23: Asus Sonderfunktionen

    1.1.4 ASUS Sonderfunktionen AI Suite 3 Mit seiner nutzerfreundlichen Schnittstelle konsolidiert ASUS AI Suite 3 alle exklusiven ASUS- Funktionen in einem einzigen Softwarepaket. Es ermöglicht Ihnen die Überwachung von Lüftergeschwindigkeiten, Spannungen und Sensornessungen. USB BIOS FlashBack USB BIOS Flashback bietet eine problemlose Update-Lösung für Ihren höchsten Komfort.

  • Seite 24: Umfassende Rog-Software

    1.1.5 Umfassende ROG-Software Kaspersky Anti-Virus Kaspersky® Anti-Virus Personal bietet Premium-Antivirus-Schutz für den privaten Benutzer und Heimbüros. Das Produkt enthält die Kaspersky® Anti-Virus-Engine, welche für ihre, in der Industrie höchste, Erkennungsrate bösartiger Programme berühmt ist. DAEMON Tools Pro Standard DAEMON Tools Pro sorgt für unverzichtbare Funktionalität beim Sichern von CD-, DVD- und Blu-Ray-Datenträgern.

  • Seite 25: Motherboard-Übersicht

    Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS RAMPAGE V EXTREME...

  • Seite 26: Motherboard-Layout

    1.2.2 Motherboard-Layout Weitere Informationen zu internen Anschlüssen und Anschlüssen an der Rückblende finden Sie in den Abschnitten Interne Anschlüsse und Rückwärtige I/O-Anschlüsse in Kapitel 2. Kapitel 1: Produkteinführung...
  • Seite 27 System Panel Connector (20-8 Pin PANEL) 1-43 Thunderbolt Header (5-polig TB_HEADER) 1-41 USB 2.0-Anschluss (10-1 pol. USB91112, USB 1314) 1-38 ROG-Erweiterungsanschluss (18-1-Pin-ROG_EXT) 1-36 SOUNDSTAGE-Taste (SOUNDSTAGE) 1-24 TPM Anschluss (20-1 polig TPM) 1-40 Frontblenden Audioanschluss (10-1 Pin AAFP) 1-40 ROG-Logo-LED-Anschluss (3-polig) 1-44 ASUS RAMPAGE V EXTREME...

  • Seite 28: Central Processing Unit (Cpu)

    Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA2011-v3-Sockel kommt.

  • Seite 29: Empfohlene Speicherkonfigurationen

    Das Motherboard ist mit acht Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. Ein DDR4-Module sind anders gekerbt als DDR3- oder DDR2-Module. Installieren Sie KEIN DDR3- oder DDR2-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ASUS RAMPAGE V EXTREME 1-11...
  • Seite 30 Speicherkonfigurationen Sie können 4GB, 4GB und 4GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM- Steckplätzen installieren. • Sie können verschiedene Speichergrößen in Kanal A, B, C und D installieren. Das System plant die Gesamtgröße des kleineren Kanals, für die Dual-Channel- Konfiguration.
  • Seite 31 CMK64GX8M8A2800C16 64GB(8GB*8) 16-18-18-36 2.2V • • • CORSAIR CMK16GX4M4A2800C15R 16GB(4GB*4) 15-17-17-36 2.2V • • CORSAIR CMK32GX4M4A2800C15R 32GB(8GB*4) 15-17-17-36 2.2V • • G.SKILL F4-2800C17Q-16GRR 16GB(4GB*4) 17-18-18-35 2.2V • • G.SKILL F4-2800C17Q-32GRR 32GB(8GB*4) 17-18-18-35 2.2V • • ASUS RAMPAGE V EXTREME 1-13...
  • Seite 32 DDR4 2666 MHz Fähigkeit DIMM Steckplatzunterstützung (optional) Händler Teil Nr. Größe Chip Marke Chip Nr. Timing Spannung CORSAIR CMD16GX4M4A2666C14 16GB(4GB*4) 14-16-16-35 2.2V • • CORSAIR CMD14GX4M4A2666C14 32GB(8GB*4) 14-16-16-35 2.2V • • CORSAIR CMK15GX4M4A2615C15 16GB(4GB*4) 15-17-17-35 2.2V • • CORSAIR CMK32GX4M4A2666C15 32GB(8GB*4) 15-17-17-35 2.2V •...
  • Seite 33 2.2V • • • 17-40 panram PUD42400C154GNJK 15-15- 2.2V • • 15-36 panram PUD42158C158GNJK 15-15- 2.2V • • 15-36 panram PUD42400C154G2NJK 8GB(4GB*2) 15-15- 2.2V • • 15-36 panram PUD42158C158G2NJK 18GB(2GB*2) 15-15- 2.2V • • 15-36 ASUS RAMPAGE V EXTREME 1-15...
  • Seite 34 DDR4 2133 MHz Fähigkeit DIMM Steckplatzunterstützung Chip (optional) Händler Teil Nr. Größe Chip Nr. Timing Spannung Marke Micron MTA8ATF51264AZ-2G1A1 Micron D9RGQ 15-15- 2.2V • • • 15-37 Micron MTA16ATF1G64AZ-2G1A1 Micron D9RGQ 15-15- 2.2V • • • 15-37 Wichtig CT4G4DFS8213.8FA1 Micron D9RGQ 15-15- 2.2V •...
  • Seite 35 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.-Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die neueste QVL. ASUS RAMPAGE V EXTREME 1-17...

  • Seite 36: Erweiterungssteckplätze

    1.2.5 Erweiterungssteckplätze Stellen Sie sicher, dass das Stromkabel vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt wird. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 3.1 x16_3 Steckplatz PCIe 3.8 x1_2-Steckplatz PCIe 4.1 x1_2-Steckplatz PCIe 3.0 x16/8_3-Steckplatz PCIe 1.0 x1_2-Steckplatz PCIe 3.8 x4_2-Steckplatz...
  • Seite 37 Der PCIE_X4_1-Steckplatz (grau) nutzt die Bandbreite gemeinsam mit PCIE_X1_1- Steckplatz, USB3_E910- und SATAExpress_E1-Anschluss. Wenn der PCIE_X4_1- Steckplatz durch ein X1- oder X2-Gerät belegt ist, wird SATAEXPRESS_E1 belegt. Wenn der PCIE_X4_1-Steckplatz durch ein X4-Gerät belegt ist, werden SATAEXPRESS_E1, USB3_E910-Ports und PCIE_X1_1-Steckplatz deaktiviert. ASUS RAMPAGE V EXTREME 1-19...

  • Seite 38: Irq-Zuweisungen Für Dieses Motherboard

    IRQ-Zuweisungen für dieses Motherboard PCIE_X16_1 geteilt PCIE_X8_2 geteilt PCIE_x4_1 geteilt PCIE_X16/X8_3 geteilt Drücken Sie geteilt PCIE_X1_1 geteilt Intel LAN Controller geteilt SATA #0 geteilt SATA #1 geteilt HD Audio geteilt EHCI #0 (USB 2.0) geteilt EHCI #1 (USB 2.0) geteilt XHCI (USB 3.0) geteilt Kapitel 1: Produkteinführung 1-20...

  • Seite 39: Onboard-Tasten Und Schalter

    Stromquelle angeschlossen ist, und weist Sie darauf hin, dass Sie das System herunterfahren sollten und das Stromkabel ziehen, vor dem Entfernen oder Installieren von Motherboardkomponenten. Reset-Taste Drücken Sie die Reset-Taste, um das System wieder zu starten. ASUS RAMPAGE V EXTREME 1-21...
  • Seite 40 Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_ LED dauerhaft. Tauschen Sie die DIMMs mit Modellen aus, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden. •...
  • Seite 41 Folge zur Erzielung eines erfolgreichen POST beibehalten werden. BIOS-Umschalttaste (BIOS_SWITCH) Das Motherboard ist mit zwei BIOS ausgerüstet. Drücken Sie die BIOS-Taste, um das BIOS zu wechseln und andere BIOS-Einstellungen zu laden. Die anbei LED leuchtet beim jeweils verwendeten BIOS auf. ASUS RAMPAGE V EXTREME 1-23...
  • Seite 42 Sicherer-Start-Taste (SAFE_BOOT) Die Sicherer-Start-Taste kann jederzeit gedrückt werden, wenn ein Systemneustart im abgesicherten BIOS-Modus erzwungen werden soll. Diese Taste wendet vorübergehend sichere Einstellungen auf das BIOS an, während jegliche übertakteten Einstellungen beibehalten werden, sodass Sie die Einstellungen ändern können, die den Startfehler verursachen.
  • Seite 43 PCIe x16 Lane-Schalter Diese Schiebeschalter ermöglichen die Aktivierung und Deaktivierung der entsprechenden PCIe-x16-Steckplätze. Wenn eine der installierten PCIe-x16-Karten außer Betrieb ist, können Sie anhand des Schiebeschalters die fehlerhafte Karte identifizieren, ohne Karten entfernen zu müssen. ASUS RAMPAGE V EXTREME 1-25...
  • Seite 44 10. Langsam-Modus-Schalter (SLOW_MODE) Langsamer-Modus-Schalter ist während des LN2-Benching beschäftigt. Einige Prozessoren haben einen kleinen optimalen Temperaturbereich beim Betrieb bei ihrer höchsten Frequenz. Temperaturen außerhalb dieses Bereichs können zu Instabilität führen. Beispiel: Ein Prozessor muss zur Wahrung der Stabilität bei 5,8 GHz möglicherweise unter Last bei -80 °C und bei Inaktivität bei nur 75 °C arbeiten.
  • Seite 45 BIOS-LED Die BIOS LEDs helfen bei der Erkennung der BIOS-Aktivität. Drücken Sie die BIOSTaste, um zwischen BIOS1 und BIOS2 zu schalten und die LED leuchtet beim jeweils verwendeten BIOS auf. PCIe-Lane-LED-Anzeige Zeigt die verwendete PCIe-Lane. ASUS RAMPAGE V EXTREME 1-27...
  • Seite 46 Q LED Q LEDs prüfen kritische Komponenten (CPU, DRAM, Grafikkarte and Boot-Geräte) sequentiell während des Boot-Vorgangs des Motherboards. Falls ein Fehler gefunden wurde, wird die entsprechende LED dauerhaft leuchten, bis das Problem gelöst wurde. Dieses Benutzerfreundliche Design hilft bei der sekundenschnellen und intuitiven Erkennung des Problemursprungs.

  • Seite 47: Beschreibung

    Speicher installiert 32 – 36 CPU post-memory Initialisierung 37 – 3A Post-Memory System Agent Initialisierung wurde gestartet 3B – 3E Post-Memory PCH Initialisierung wurde gestartet DXE IPL wurde gestartet Speicherintialisierungsfehler. Speichertyp ungültig oder nicht kompatibele 50 – 53 Speichergeschwindigkeit (Fortsetzung auf der nächsten Seite) ASUS RAMPAGE V EXTREME 1-29...
  • Seite 48 Q-Code-Tabelle Code Beschreibung Unspezifizierter Speicherinitialisierungsfehler Speicher nicht installiert Ungültiger CPU Typ oder Geschwindigkeit CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes S3 Resume gestarted (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen...
  • Seite 49 PCI Bus Initialisierung wurde gestartet PCI Bus Hot Plug Controller Initialisierung PCI Bus Aufzählung PCI-Bus-Ressourcen anfragen PCI-Bus-Ressourcen zuordnen Konsolenausgabe-Geräte anschließen Konsoleneingabe-Geräte anschließen Super EA Initialisierung USB Initialisierung wurde gestartet USB Reset (Fortsetzung auf der nächsten Seite) ASUS RAMPAGE V EXTREME 1-31...
  • Seite 50 Q-Code-Tabelle Code Beschreibung USB Erkennung USB aktiviert 9E – 9F Reserviert für zukünftige AMI Codes IDE Initialisierung wurde gestartet IDE Reset IDE Erkennung IDE aktiviert SCSI Initialisierung wurde gestartet SCSI Reset SCSI Erkennung SCSI aktiviert Setup-Bestätigungspasswort Start des Setups Reserviert für ASL (siehe ASL-Statuscodes unten) Setup Eingabe warten Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event...
  • Seite 51 0x30 System wacht aus S3 Schlafzustand auf 0x40 System wacht aus S4 Schlafzustand auf 0xAC System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im PIC-Modus. System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im APIC- 0xAA Modus. ASUS RAMPAGE V EXTREME 1-33...
  • Seite 52 1.2.8 Jumper LN2-Mode Jumper (3-pol. LN2) Wenn aktiviert, ermöglicht LN2 Mode- Jumper Ihrem System, die kalten Bugs im Prozessoren beim POST zu löschen. Kapitel 1: Produkteinführung 1-34...

  • Seite 53: Interne Anschlüsse

    Seriallen ATA RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie SATA Modus im BIOS auf [RAID Modus]. Siehe Abschnitt PCH Speicherkonfiguration für weitere Details. Vor Erstellung einer RAID-Anordnung beachten Sie den Abschnitt RAID- • Konfigurationen oder die mit der Motherboard-Support-DVD gelieferte Anleitung. ASUS RAMPAGE V EXTREME 1-35...
  • Seite 54 ASMedia-Serial-ATA-6-Gb/s-Anschlüsse (7-poliger SATA6G_E3E4; SATAEXPRESS_E1) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. • ASMedia Speichercontroller kann nur den AHCI Modus unterstützen. • Diese SATA Anschlüsse sind nur für Daten-Festplatten. • Der PCIE_X4_1-Steckplatz (grau) nutzt die Bandbreite gemeinsam mit PCIE_X1_1- Steckplatz, USB3_E910- und SATAExpress_E1-Anschluss.
  • Seite 55 Dieses USB 3.0-Modul kann separat gekauft werden. • Diese Anschlüsse basieren auf der xHCI-Spezifikation. Wir empfehlen Ihnen, die entsprechenden Treiber zu installieren, um die USB 3.0 Anschlüsse unter Windows 7 in vollem Umfang zu nutzen. ASUS RAMPAGE V EXTREME 1-37...
  • Seite 56 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 57 Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. ASUS RAMPAGE V EXTREME 1-39...
  • Seite 58 Frontblenden Audioanschluss (10-1 Pin AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A-Modul, das entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen.

  • Seite 59: M.2-Anschluss

    Der M.2 (Sockel 3) mit M Key unterstützt PCIe-Schnittstellenspeichergeräte des Typs 2260 (22 mm x 60 mm), 2280 (22 mm x 80 mm) und 22110 (22 mm x 110 mm). Der PCIE_X8_4-Steckplatz teilt Bandbreite mit M.2 x4. Wenn PCIE_X8_4 belegt ist, wird M.2 deaktiviert. ASUS RAMPAGE V EXTREME 1-41...
  • Seite 60 1 2. ATX-Netzanschlüsse (24-poliger EATXPWR; 4-poliger EATX12V_1, 8-poliger EATX12V_2; 4-poliger EZ_PLUG) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passt. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU), das ATX 12 V-Spezifikation 2.0 (oder neuere Version) unterstützt und mindestens eine Leistung von 450 W verwenden.
  • Seite 61 Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset-Schalter, um das System ohne Ausschalten neu zu starten. ASUS RAMPAGE V EXTREME 1-43...
  • Seite 62 14. ROG-Logo-LED-Anschluss (3-polig, ROG) Dieser Anschluss ist für die Box (gekennzeichnet mit Republic of Gamers) unter dem CPU- Sockel. Verbinden Sie das Kabel der Box mit diesem Anschluss. Die oberen Abbildungen sind zu Ihrer Referenz. Kapitel 1: Produkteinführung 1-44...
  • Seite 63 Sie können ein Multimeter mit dem Motherboard verbinden, so wie es in der folgenden Abbildung zu sehen ist. Die Fotos oben dienen lediglich der Veranschaulichung; das tatsächliche Motherboard-Layout und die Lage der Messpunkte können je nach Modell variieren. ASUS RAMPAGE V EXTREME 1-45...
  • Seite 64 Kapitel 1: Produkteinführung 1-46...

  • Seite 65: Ihr Computersystem Aufbauen

    Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard-Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand...
  • Seite 66 Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 67: Cpu Installation

    2.1.2 CPU Installation Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1150 Sockel installieren Verwenden Sie niemals eine CPU für LGA1150, LGA1155, und LGA1156 Sockel auf dem LGA2011-v3- Sockel. Dreieckssymbol Befestigungshebel ASUS RAMPAGE V EXTREME...
  • Seite 68 Dreieckssymbol Kante der Lastenplatte Befestigungsplatte PnP-Kappe Kapitel 2: Grundinstallation...

  • Seite 69: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter ASUS RAMPAGE V EXTREME...
  • Seite 70 Deinstallieren von CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...
  • Seite 71 LGA2011-v3-CPU-Pad ersetzen (X-Socket 2) Der X-Socket 2 ist ein einzigartiges ROG-Merkmal, dank dem der Nutzer den LN2-Pot am LGA 2011-v3-Motherboard nutzen kann. ASUS RAMPAGE V EXTREME...

  • Seite 72: Dimm Installation

    2.1.4 DIMM Installation Entfernen einer DIMM Kapitel 2: Grundinstallation...

  • Seite 73: Atx Stromversorgung

    2.1.5 ATX Stromversorgung ODER ODER ASUS RAMPAGE V EXTREME...
  • Seite 74 2.1.6 SATA-Gerätanschlüsse ODER ODER Kapitel 2: Grundinstallation 2-10...

  • Seite 75: Vorder E/A Anschluss

    2.1.7 Vorder E/A Anschluss ASUS Q-Connector installieren USB 2.0 Anschluss installieren Frontblenden Audio-Anschluss installieren AAFP USB 2.0 USB 3.0 Anschluss installieren USB 3.0 ASUS RAMPAGE V EXTREME 2-11...

  • Seite 76: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCle x16-Karten installieren PCle x1-Karten installieren Kapitel 2: Grundinstallation 2-12...

  • Seite 77: Installieren Der Asus 3T3R Dualband Wi-Fi-Antenne

    ASUS' mitgelieferte 3T3R-Dualband-WLAN-Antenne mit den WLAN-Ports an der Rückseite des Gehäuses. IO Shield • Stellen Sie sicher, dass die ASUS Dual-Band 3T3R Wi-Fi-Antenne ist fest mit dem Wi- Fi-Anschluss installiert. • Vergewissern Sie sich, den Bluetooth-Treiber installiert zu sein, bevor Sie die Wi-Fi GO! installieren.
  • Seite 78 USB-BIOS-Flashback-Funktion zugewiesenen USB-Port; drücken Sie dann drei Sekunden lang die ROG Connect-Taste. Das BIOS wird automatisch aktualisiert. USB BIOS Flashback verwenden: Laden Sie die neueste BIOS-Datei von der ASUS-Website Entpacken Sie die BIOS-Image-Datei und benennen Sie diese anschließend in R5E. CAP um.

  • Seite 79: Hinter- Und Audio-Verbindungen Vom Motherboard

    5. ROG Connect-Schalter 6. USB 7.8 Anschlüsse 1 und 2. 7. USB 3.0 Ports E1, E2, E3 und E4. Unterstützt ASUS 3.0 Boost Turbo-Modus. 8. USB 5.6 Ports E7, E8, E3 und E4. Unterstützt ASUS 3.0 Boost Turbo-Modus. 9. USB 3.0-Ports E9 und E10. Unterstützt ASUS 3.0 Boost Turbo-Modus.
  • Seite 80 • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. • Achten Sie bei Verwendung des externen SATA-Ports darauf, einen kompatiblen Anschluss zu verwenden. * LAN Anschlüsse LED Anzeigen Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung...

  • Seite 81: Audio E/A-Anschlüsse

    2.3.2 Audio E/A-Anschlüsse Audio I/O-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern ASUS RAMPAGE V EXTREME 2-17...
  • Seite 82 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-18...

  • Seite 83: Oc Panel-Übersicht

    OC Panel einsetzen. • Denken Sie daran, die Firmware Ihres OC Panel zu aktualisieren. Neueste Firmware und Aktualisierungen zum OC Panel finden Sie unter www.asus.com. • Stellen Sie sicher, dass Sie den ROG Connect Plus-Treiber für den Normalmodus des OC Panel installiert haben.

  • Seite 84: Lcm-Display Des Oc Panel Im Normalmodus

    LCM-Display des OC Panel im Normalmodus LCM-Display des OC Panel im Extremmodus Extremmodus-Funktionen, einschließlich V1-, V2-, DRAM- und anderer Spannungsdefinitionen, variieren je nach Chipsatz. Einzelheiten entnehmen Sie bitte der Anleitung Ihres Motherboards. Kapitel 2: Grundinstallation 2-20...

  • Seite 85: Ihr Oc Panel Im Normalmodus Einrichten

    Panel und zwei (2) Schrauben bereit. Richten Sie das OC Panel am Metallgehäuse für den 5,25-Zoll-Laufwerksschacht des OC Panel aus und setzen es ein. Das OC Panel passt nur in einer Richtung. Wenn es nicht passt, drehen Sie es. ASUS RAMPAGE V EXTREME 2-21...
  • Seite 86 Sichern Sie das OC Panel mit den beiden (2) Schrauben am Metallgehäuse für den 5,25-Zoll-Laufwerksschacht des OC Panel. Stellen Sie sicher, dass das OC Panel fest im Metallgehäuse für den 5,25-Zoll-Laufwerksschacht des OC Panel sitzt. Fahren Sie Ihren Computer herunter. Öffnen Sie Ihr Computergehäuse und entfernen die Frontabdeckung eines freien 5,25-Zoll-Laufwerksschachts.

  • Seite 87: Ihr Oc Panel Im Extremmodus Einrichten

    SATA-Netzkabel (B) mit dem OC Panel. Machen Sie den ROG_EXT-Anschluss am Motherboard ausfindig und verbinden das OC Panel-Kabel. Starten Sie ihren Computer. Drücken Sie zum Einschalten des OC Panel-LCM-Displays die Ein-/Austaste des OC Panel. ASUS RAMPAGE V EXTREME 2-23...

  • Seite 88: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt.

  • Seite 89: Bios Setup Program

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 90: Bios-Setupprogramm

    BIOS-Setupprogramm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> während des Power-On-Self- Test (POST).

  • Seite 91: Ez Mode

    Zur Anzeige der Systemstartgeräte Lädt die optimierte Standardwerte klicken Auswahl der Bootgeräteprioritäten • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. • Die Schaltfläche Boot Menu (Boot-Menü; F8) ist nur bei installierten Boot-Geräten verfügbar. ASUS RAMPAGE V EXTREME...

  • Seite 92: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den Advanced Mode zu gelangen, klicken Sie auf Exit und wählen Sie Advanced Mode oder drücken Sie die F7-Taste.
  • Seite 93 Die Quick Note-Funktion unterstützt nicht die folgenden Tastenfunktionen: Löschen, Ausschneiden, Kopieren und Einfügen. • Sie können nur die alphanumerischen Zeichen verwenden, um Ihre Notizen einzugeben. Letzte-Änderung-Schaltfläche Diese Schaltfläche zeigt die Elemente, die zuletzt geändert und im BIOS-Setup gespeichert wurden. ASUS RAMPAGE V EXTREME...

  • Seite 94: My Favorites

    Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern Ihrer beliebtesten BIOS Elemente. Hinzufügen von Elementen zu Meine Favoriten So fügen Sie häufig verwendete BIOS-Elemente zu Meine Favoriten hinzu: Benutzen Sie die Pfeiltasten, um ein Element auszuwählen, das Sie hinzufügen möchten.

  • Seite 95: Main Menu

    Sie im Abschnitt über Rückwärtige I/O-Anschlüsse in Kapitel 2. Die Elemente Administrator oder User Password oben im Fenster zeigen • Standardmäßig Not Installed an. Nach Einrichtung eines Kennwortes werden diese Elemente als [Installed (Installiert)] angezeigt. ASUS RAMPAGE V EXTREME...

  • Seite 96: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls können Sie bestimmte Felder im BIOS- Setup möglicherweise nicht ansehen oder ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 97: Extreme Tweaker Menu

    Beim Einstellen der Extreme Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS RAMPAGE V EXTREME...

  • Seite 98: Ai Overclock Tuner [Auto]

    Ihrem Speichermodule unterstützt werden, für die Optimierung der Systemleistung. Die [X.M.P.]-Konfigurationsoption erscheint nur, wenn Sie Speichermodule installieren, die eXtreme Memory Profile- (X.M.P.) Technologie unterstützen. ASUS MultiCore-Erweiterung [Auto] Ermöglicht Ihnen den MultiCore-Erweiterung-Funktion zu de-/aktivieren. Konfigurationsoptionen: [Disabled] [Auto] CPU-Kernverhältnis [Auto] Hier können Sie die CPU-Kern-Verhältnisgrenze pro Kern einstellen oder automatisch...

  • Seite 99: Interne Pll-Überspannung [Auto]

    Ermöglicht Ihnen die Einstellung der BCLK-Frequenz auf das DRAM-Frequenzverhältnis. [Auto] Die BCLK-Frequenz-zu-DRAM-Frequenz ist auf die optimierten Einstellungen eingestellt. [100:133]: Die BCLK Frequenz zur DRAM-Frequenz wird im Verhältnis 100:133 eingestellt. [100:100]: Die BCLK Frequenz zur DRAM-Frequenz wird im Verhältnis 100:133 eingestellt. ASUS RAMPAGE V EXTREME 3-11...

  • Seite 100: Xtreme Tweaking [Disabled (Deaktiviert)]

    DRAM-Frequenz [Auto] Ermöglicht die Einstellungen Arbeitsspeichertaktfrequenz. Die Konfigurationsoptionen können mit den Einstellungen des Elements BCLK/CPU Strap Frequency (Basistakt/CPU-Strap- Frequenz) variieren. Xtreme Tweaking [Disabled (Deaktiviert)] Hilft bei der Verbesserung der Benchmark-Leistung. Konfigurationsoptionen:[Disabled] [Enabled] CPU Level Up [Auto] Ermöglicht das Übertakten der CPU bei einer bestimmten Frequenz. Konfigurationoptionen: [Auto] [4.4000G] [4.2000G] [4.0000G] DRAM Takt] EPU Energiesparmodus [Deaktiviert] Erlaubt die Aktivierung/Deaktivierung der EPU-Energiesparfunktion.

  • Seite 101: Dram-Timing-Steuerung

    DRAM RAS# zu CAS# Delay [Auto] Konfigurationsoptionen: [Auto] [1] – [31] DRAM RAS# PRE Time [Auto] Konfigurationsoptionen: [Auto] [1] – [15] DRAM RAS# PRE Time [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM Command Rate [Auto] Konfigurationsoptionen: [Auto] [3] – [2] ASUS RAMPAGE V EXTREME 3-13...
  • Seite 102 Sekundäre Taktwerte DRAM RAS# zu RAS# Delay [Auto] Konfigurationsoptionen: [Auto] [7] – [2] DRAM RAS# zu RAS# Delay [Auto] Konfigurationsoptionen: [Auto] [7] – [2] DRAM REF Cycle Time [Auto] Konfigurationsoptionen: [Auto] [1] – [511] DRAM Refresh Interval [Auto] Konfigurationsoptionen: [Auto] [1] – [32767] DRAM WRITE Recovery Time [Auto] Konfigurationsoptionen: [Auto] [1] –...
  • Seite 103 Konfigurationsoptionen: [Auto] [0 DRAM Clock] – [7 DRAM Clock] tWRDD2 [Auto] Konfigurationsoptionen: [Auto] [0 DRAM Clock] – [7 DRAM Clock] tCCDWR [Auto] Konfigurationsoptionen: [Auto] [0 DRAM Clock] – [7 DRAM Clock] tCCD_L [Auto] Konfigurationsoptionen: [Auto] [0 DRAM Clock] – [7 DRAM Clock] ASUS RAMPAGE V EXTREME 3-15...
  • Seite 104 RTL IOL Steuerung DRAM RTL Anfangswert [Auto] Konfigurationsoptionen: [Auto] [1] – [127] DRAM RTL (CHA D0 R0) [Auto] Konfigurationsoptionen: [Auto] [1] – [127] DRAM RTL (CHA D0 R1) [Auto] Konfigurationsoptionen: [Auto] [1] – [127] DRAM RTL (CHA D1 R0) [Auto] Konfigurationsoptionen: [Auto] [1] –...
  • Seite 105 Konfigurationsoptionen: [Auto] [60] – [99] DRAM Vref (CHD) [Auto] Konfigurationsoptionen: [Auto] [60] – [99] CTL Vref (CHAB) Sign [+] Konfigurationsoptionen: [+] [-] CTL Vref (CHAB) [Auto] Konfigurationoptionen: [Auto] [0.20] - [1.50] CTL Vref (CHCD) Sign [+] ASUS RAMPAGE V EXTREME 3-17...
  • Seite 106 Konfigurationsoptionen: [+] [-] CTL Vref (CHCD) [Auto] Konfigurationoptionen: [Auto] [0.20] - [1.50] Empfänger-DQ-Preemphase [Auto] Konfigurationoptionen: [Auto] [0.90] - [1.60] Empfänger-DQ-Deemphase [Auto] Konfigurationoptionen: [Auto] [0.90] - [1.60] Sender-DQ-Preemphase [Auto] Konfigurationoptionen: [Auto] [0.90] - [1.60] Empfänger-DQS-Preemphase [Auto] Konfigurationoptionen: [Auto] [0.90] - [1.60] Empfänger-DQS-Deemphase [Auto] Konfigurationoptionen: [Auto] [0.90] - [1.60] Sender-DQS-Preemphase [Auto]...

  • Seite 107: Speicheroptimierungssteuerung [Auto]

    Enhanced Training (CHA)/ (CHB)/ (CHC)/ (CHD) [Auto] Konfigurationsoptionen: [Auto] [Enabled] [Disabled] MemTest [Disabled] Konfigurationsoptionen: [Auto] [Enabled] [Disabled] Versuch Schnellstart [Auto] Konfigurationsoptionen: [Auto] [Enabled] [Disabled] DRAM Training [Auto] Konfigurationsoptionen: [Auto] [Enabled] [Disabled] Speichertest bei Schnellstart [Disabled (Deaktiviert)] Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ASUS RAMPAGE V EXTREME 3-19...
  • Seite 108 External DIGI+ Power Control Einige der folgenden Elemente können durch Eingabe der gewünschten Werte mittels Ziffernfeld und Betätigung der <Enter>-Taste angepasst werden. Sie können zum Anpassen des Wertes die Tasten <+> / <-> nutzen. Zum Speichern der Standardeinstellung tippen Sie [auto] bei der Verwendung des Keyboards und drücken Sie die Taste <Enter>...
  • Seite 109 Leistung zu erzielen. Verringern Sie die Phasenanzahl bei niedriger Systembelastung, um die VRM-Effizienz zu steigern [Standard] Phasenregelung abhängig von der CPU-Belastung. [Optimized] Lädt ASUS optimiertes Phasentuningprofil. [Extreme] Geht in den vollen Phasen-Modus. [Manual Adjustment] Erlaubt manuelle Anpassung. CPU Power Duty Control [T-Probe] DIGI + VRM Duty Control passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Phasenkomponente an.
  • Seite 110 Tweaker's Paradise (Tweaker-Paradies) BCLK Amplitude [Auto] Dieses Element ermöglicht Ihnen die Anpassung der Größe des Basistakts. Configuration options: [Auto] [1] – [14] ICC Ringback Canceller [Disabled] Ermöglicht Ihnen das Aktivieren von ICC Ringback Canceller (ICC-Ringback- Unterdrückung). Konfigurationsoptionen: [Auto] [Enabled] [Disabled] Cross-Talk Cancellation Voltage [Disabled] Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ICC Ringback Canceller [Auto]...

  • Seite 111: Interne Cpu Energieverwaltung

    1,25-Fache von Leistungsgrenze 1. Konfigurationsoptionen: [1] - [4095] Laut Intel muss die Plattform eine Dauer von bis zu 10 ms unterstützen können,. wenn das Turboverhältnis Leistungsgrenze 2 übersteigt. ASUS-Motherboard können eine längere Dauer unterstützen. CPU Intergrated VR Current Limit [Auto] Dieses Element ermöglicht Ihnen die Konfiguration einer höheren Stromgrenze zur...

  • Seite 112: Cpu Kernspannung [Auto]

    CPU Kernspannung [Auto] Hier können Sie die Menge der zugeführten Spannung der CPU-Kerne konfigurieren. Erhöhen Sie die Spannung bei der Konfiguration einer hohen CPU-Kernfrequenz. Konfigurationsoptionen: [Auto] [Manual Mode] [Offset Mode] Das folgende Element erscheint nur, wenn Sie die CPU-Kernspannung auf [Manual Mode] setzen.

  • Seite 113: Cpu Cache Spannung [Auto]

    Turbo-Modus. Erhöhen Sie die Spannung bei der Konfiguration einer hohen CPU-Kernfrequenz. Die Spannung, die Sie setzen wird durch den Offset-Wert beeinflusst. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.001V bis 1.920V in 0.001V-Schritten. ASUS RAMPAGE V EXTREME 3-25...

  • Seite 114: Cpu-Systemagent-Spannungsoffsetmoduszeichen

    CPU-Systemagent-Spannungsoffsetmoduszeichen [+] [+] Offset der Spannung durch einen positive. [–] Offset der Spannung durch einen negativen Wert. CPU System Agent Voltage Offset [Auto] Dieses Element ermöglicht die Einstellung der Spannung, die dem Systemagenten des Prozessors einschließlich PCIe-Controller und Leistungsregelung zugeführt wird. Die Einstellung einer höheren Systemagentenspannung kann die Übertaktungsleistung steigern.

  • Seite 115: Pll Abschlussspannung [Auto]

    [Aktiviert] für EMI-Reduzierung, oder legen Sie dieses Element auf [Deaktiviert] für die Verbesserung der BCLK-Übertaktung. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] BCLK Recovery [Enabled] Dieses Element ermöglicht Ihnen das Aktivieren der BCLK-Wiederherstellungsfunktion. Konfigurationsoptionen: [Disabled] [Enabled] [Ignore] ASUS RAMPAGE V EXTREME 3-27...

  • Seite 116: Advanced Menu

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Kapitel 3: BIOS-Setup 3-28...

  • Seite 117: Cpu Configuration

    Unterstützung für CPUs, mit erweiterten CPUID Funktionen. Konfigurationsoptionen:[Disabled] [Enabled] Execute Disable Bit [Enabled] XD (Execute Disable) kann in Kombination mit unterstützten Betriebssystemen (SuSE Linux 9.2, RedHat Enterprise 3 Update 3) bestimmte Klassen bösartiger Pufferüberlauf-Attacken verhindern. Konfigurationsoptionen:[Disabled] [Enabled] ASUS RAMPAGE V EXTREME 3-29...

  • Seite 118: Adjacent Cache Line Prefetch [Aktiviert]

    Intel Virtualisierungstechnologie [Disabled] Wenn aktiviert, kann ein VMM zusätzliche, von Vanderpool Technology zur Verfügung gestellte Hardwarefähigkeiten nutzen. Konfigurationsoptionen:[Disabled] [Enabled] Hardware Prefetcher [Enabled] Mit diesem Element erlauben Sie der CPU Befehle und Daten in der L2-Cache vorabzurufen, reduziert die Ladezeit der DRAM und verbessert die Systemleistung. Konfigurationsoptionen:[Disabled] [Enabled] Adjacent Cache Line Prefetch [Aktiviert] Dieses Produkt ermöglicht den Mitte Level Cache (L2) Cachezeilen abzurufen, die DRAM...
  • Seite 119 Mit diesem Element erlauben Sie der CPU C6 an das Betriebssystem zu berichten. Konfigurationsoptionen: [Enabled] [Disabled] Package-C-Status-Unterstützung Mit diesem Element können Sie die C-Status-Unterstützung für das CPU-Paket festlegen. Konfigurationsoptionen: [Auto] [C0/C1 state (C0/ C1-Zustand)] [C2 state (C2-Zustand)] [C6 (kein Haltezustand)] [C6-(Halte-) Zustand] ASUS RAMPAGE V EXTREME 3-31...

  • Seite 120: Pch Configuration

    3.6.2 PCH-Konfiguration PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCI-E Geschwindigkeit [Auto] Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Auf [Gen1] festgelegt, wird der PCI-E Port auf PCI-E 1.0 Geschwindigkeit ausgeführt. Auf [Gen2] festgelegt, wird der PCI-E Port auf PCI-E 2.0 Geschwindigkeit ausgeführt.

  • Seite 121: Pch Speicherkonfiguration

    3.6.3 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Leer an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS RAMPAGE V EXTREME 3-33...

  • Seite 122: Aggressive Link Power Management-Unterstützung [Deaktiviert]

    SATAExpress_1-SRIS-Unterstützung [Auto] [Auto] Das System passt die SRIS-Unterstützung für angeschlossene SATAEXPRESS-Geräte automatisch an. [Deaktiviert]: Wählen Sie diese Option für ASUS RUNWAY SATA Express Brückenkarte. S.M.A.R.T. Status Check [Ein] S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem, das eine Warnmeldung während des POST (Power on Self Test) zeigt bei den Festplatten, wenn ein Fehler auftritt.

  • Seite 123: System Agent Configuration

    Konfigurationsoptionen: [Enabled] [Disabled] Intel VT für gerichteten I/O (VT-d) [Deaktiviert] Dieses Element ermöglicht Ihnen das Aktivieren/Deaktivieren der Intel Virtualization Technologie für gerichteten I/O (VT-d) durch Meldung der I/O-Gerätezuweisung an VMM über DMAR-ACPI-Tabellen. Konfigurationsoptionen: [Enabled] [Disabled] ASUS RAMPAGE V EXTREME 3-35...

  • Seite 124: Usb Configuration

    3.6.5 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Wenn kein USB-Gerät erkannt wird, zeigt das ElementNone an. Intel xHCI Mode [Smart Auto] [Smart Auto] Sobald der xHCI-Treiber erkannt wurde, wird der USB 3.0-Modus während POST und Betriebssystem unterstützt.
  • Seite 125 [Disabled (Deaktiviert)] Unterstützt EHCI über EHCI-Treiber bei Betriebssystemen ohne EHCI- Unterstützung. USB Single Port Control [Disabled] Ermöglicht das Aktivieren und Deaktivieren einzelner USB-Ports. Konfigurationsoptionen: [Enabled] [Disabled] Im Abschnitt Motherboard-Layout finden Sie die Lage der USB-Ports. ASUS RAMPAGE V EXTREME 3-37...

  • Seite 126: Peg Aspm Unterstützung [Deaktiviert]

    3.6.6 Plattform Verschiedenes-Konfiguration SA DMI ASPM [Disabled] Ermöglicht Ihnen das Aktivieren/Deaktivieren der ASPM- (L1) Unterstützung für Downstream- Geräte. Konfigurationsoptionen: [Auto] [Deaktiviert] [Nur L1] PEG ASPM Unterstützung [Deaktiviert] Ermöglicht Ihnen das Aktivieren/Deaktivieren der ASPM- Unterstützung für Downstream- Geräte. Konfigurationsoptionen: [Deaktiviert] [Nur L1] PCH-DMI-ASPM [Deaktiviert] Dieses Element ermöglicht Ihnen das Aktivieren/Deaktivieren der PCH-DMI-ASPM-Einstellung.

  • Seite 127: Onboard Devices Configuration

    SATA Geräte sind verfügbar wenn keine PCIEx8_4- oder M.2 Geräte installiert sind. Konfigurationsoptionen: [Auto] [M.2] ASMedia USB 3.0 Controller [Aktiviert] Mit diesem Element können Sie den ASMedia USB 3.0 Controller des Systems aktivieren. Konfigurationsoptionen:[Disabled] [Enabled] ASUS RAMPAGE V EXTREME 3-39...

  • Seite 128: Bluetooth Controller [Aktiviert]

    SATAEXPRESS_E1 SRIS Support [Auto] [Auto] Das System passt die SRIS-Unterstützung für angeschlossene SATAEXPRESS-Geräte automatisch an. [Deaktiviert] Wählen Sie diese Option für ASUS RUNWAY SATA Express Brückenkarte. Bluetooth Controller [Aktiviert] Dieses Element ermöglicht Ihnen das Aktivieren/Deaktivieren des Bluetooth-Controllers. Konfigurationsoptionen: [Enabled] [Disabled] Wi-Fi Controller [Aktiviert] Dieses Element ermöglicht Ihnen das Aktivieren/Deaktivieren des Wi-Fi-Controllers.

  • Seite 129: Apm

    Realtek LAN-Gerät zu generieren. Power On By RTC [Disabled] [Disabled] Hindert die Echtzeituhr am Generieren eines Weckereignisses. Wenn auf [Enabled] gesetzt, werden die Elemente RTC Alarm Date (Days) [Enabled] und Hour/Minute/Second für den Benutzer konfigurierbar. ASUS RAMPAGE V EXTREME 3-41...

  • Seite 130: Network Stack Configuration

    3.6.9 Netzwerk-Stack Network Stack [Disabled] Dieser Artikel erlaubt Ihnen, den UEFI-Netzwerkstack zu deaktivieren oder aktivieren. Konfigurationsoptionen:[Disabled] [Enabled] Die folgenden Elemente werden nur angezeigt, wenn Sie den Network Stack auf [Aktiviert] gesetzt haben. Ipv4/Ipv6 PXE Unterstützung [Aktiviert] Ermöglicht Ihnen das Aktivieren oder Deaktivieren der IPv4/IPv6-PXE-Systemstartoption. Konfigurationsoptionen:[Disabled] [Enabled] 3.6.10 ROG-Effekte Onboard LED [Enabled]...

  • Seite 131: Monitor Menu

    Spannungsregler. Drücken Sie <Enter> und wählen [Ignore (Ignorieren)], wenn die erkannten Temperaturen nicht angezeigt werden sollen. Qfan Tuning Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie die minimalen Arbeitskreis für jeden Lüfter. ASUS RAMPAGE V EXTREME 3-43...

  • Seite 132: Cpu Q-Fan Steuerung [Auto]

    CPU Q-Fan Steuerung [Auto] Mit diesem Element können Sie die CPU Q-Fan-Betriebsart festlegen. [Disabled] Deaktiviert die CPU Q-Fan-Kontrollfunktion. [Auto] Erkennt den Typ der CPU-Lüfter und wechselt automatisch die Betriebsarten. Wählen Sie diesen Modus für die DC-Modus Q-Fan-Steuerung, wenn ein 3-Pin-CPU-Lüfter installiert ist. [DC-Modus] Aktiviert die CPU Q-Fan Control-Funktion im DC-Modus für einen 3-Pin CPU-Lüfter.
  • Seite 133 1-A/B-Profil), Chassis Fan 2 A/B Profile (Gehäuselüfter-2-A/B-Profil), Chassis Fan 3 A/B Profile (Gehäuselüfter-3-A/B-Profil) auf [Manual (Manuell)] einstellen. Chassis Fan 1/2/3 Upper Temperature [70] Verwenden Sie die Tasten <+> und <->, um die Höchstgrenze der CPU-Temperatur festzulegen. Die Werte reichen von 20°C bis 75°C. ASUS RAMPAGE V EXTREME 3-45...

  • Seite 134: Ermöglichen Sie Lüfterstop [Deaktiviert]

    Chassis Fan 1/2/3 Max. Duty Cycle (%) [100] Verwenden Sie die Tasten <+> and <->, um den maximalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die Höchstgrenze erreicht, wird der CPU-Lüfter im maximalen Arbeitszyklus betrieben. Gehäuselüfter 1/2/3 Niedrigere Temperatur [40] Zeigt die Untergrenze der CPU-Temperatur.

  • Seite 135: Boot Menu

    Alle, an SATA-Ports angeschlossenen Geräte, sind während des POST verfügbar. [Hard Drive Only] Nur an SATA-Ports angeschlosse Festplatten werden während des POST erkannt. [Boot Drive Only] Nur an SATA-Ports angeschlosse Boot-Laufwerke werden während des POST erkannt. ASUS RAMPAGE V EXTREME 3-47...
  • Seite 136 USB Support [Partial Initial] [Disabled] Für eine schnellstmögliche POST-Zeit sind alle USB-Geräte bis zum Start des Betriebssystems nicht verfügbar. [Full Initialization] Alle USB-Geräte sind während des POST verfügbar. Dieser Prozess wird die POST-Zeit verlängern. [Partial Für eine schnellere Startzeit, werden nur USB-Anschlüsse mit Initialization] Tastatur- und Maus-Verbindung erkannt.

  • Seite 137: Above 4G Decoding [Deaktiviert]

    Boot Device Control [UEFI and Legacy] Mit diesem Element können Sie die Art der Geräte auswählen, die Sie booten möchten. Konfigurationsoptionen: [UEFI and Legacy] [Legacy OpROM only] [UEFI only] Boot from Network Devices [Legacy OpROM first] ASUS RAMPAGE V EXTREME 3-49...

  • Seite 138: Schlüsselverwaltung

    Mit diesem Element können Sie den Typ der Netzwerkgeräte auswählen, die Sie booten möchten. Konfigurationsoptionen: [Ignore] [Legacy OpROM first] [UEFI driver first] Boot from Storage Devices [Legacy OpROM first] Mit diesem Element können Sie den Typ des Speichergeräts auswählen, die Sie booten möchten.
  • Seite 139 Datei laden Mit diesem Element können Sie die heruntergeladenen db von einem USB- Speichergerät laden. db aus Datei anhängen Sie können die zusätzliche db von einem Speichergerät laden, so dass weitere Images sicher geladen werden können. ASUS RAMPAGE V EXTREME 3-51...

  • Seite 140: Dbx-Verwaltung

    Der DB-Datei muss als UEFI variable Struktur mit zeitbasierte authentifizierter Variable formatiert werden. DBX-Verwaltung Die dbx (Revoked Signature database) listet die verbotenen Bilder der db Elemente, die nicht mehr vertrauenswürdig sind und nicht mehr geladen werden können. dbx löschen Hier können Sie den dbx-Datei von Ihrem System löschen. dbx aus Datei laden Mit diesem Element können Sie die heruntergeladenen dbx von einem USB- Speichergerät laden.

  • Seite 141: Asus Ez Flash 2 Utility

    Ermöglicht den Betrieb von ASUS EZ Flash 2. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links/rechts-Taste, um [Ja] oder [Nein] zu wählen, drücken Sie die <Enter> zum Bestätigen. Für weitere Informationen, beziehen Sie sich auf den Abschnitt ASUS EZ Flash 2 Utility. ASUS-Übertaktungsprofil ASUS RAMPAGE V EXTREME...

  • Seite 142: Bios Flashback

    Wählen Sie zum Erzwingen des Startvorgangs mittels BIOS2 [Yes (Ja)]. COPY BIOS1/BIOS2 to BIOS2/BIOS1 (BIOS1/BIOS2 an BIOS2/BIOS1 kopieren) Wählen Sie zum Kopieren der Inhalte von BIOS1 an BIOS2 [Yes (Ja)]. ASUS DRAM SPD Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. DIMM-Steckplatz # Ermöglicht Ihnen bei Auswahl die Anzeige von Informationen über die installierten...

  • Seite 143: Exit Menu

    Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell aus dem Dateisystemgerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS RAMPAGE V EXTREME 3-55...

  • Seite 144: Updating Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 2: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. ASUS BIOS Updater: Aktualisiert das BIOS in einer DOS-Umgebung über die Motherboard Support-DVD oder ein USB-Flash-Laufwerk.

  • Seite 145: Asus Ez Flash 2

    3.11.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS aktualisieren, ohne eine bootfähige Diskette oder ein OS-basiertes Dienstprogramm. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www. asus.com, um die neueste BIOS-Datei herunterzuladen.

  • Seite 146: Asus Crashfree Bios 3

    Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder einen USB-Flashlaufwerk mit der aktuellen BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die ASUS BIOS-Datei auf der offiziellen Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter http://support.asus.com runter und speichern Sie es auf einem USB-...

  • Seite 147: Asus Bios Updater

    3.11.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen bei der Aktualisierung als Backup nutzen möchten.

  • Seite 148: Aktualisieren Der Bios-Datei

    Auf dem BIOS-Updater Bildschirm, drücken Sie die Tabulatortaste, um vom Dateien Panel auf das Festplatten Panel zu wechseln und wählen Sie dann D:. ASUSTek BIOS Updater for DOS V1.30 [2012/05/22] FLASH TYPE: MX1C 25L1065A Current ROM Update ROM BOARD: RAMPAGE V EXTREME UNKNOWN BOARD: VER: 0106 VER: UNKNOWN DATE:...
  • Seite 149 BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 3.13 Exit-Menü für weitere Details. ASUS RAMPAGE V EXTREME 3-61...
  • Seite 150 Kapitel 3: BIOS-Setup 3-62...

  • Seite 151: Software Support

    Kapitel 4: Software-Support Software Support Installieren eines Betriebssystems • Das Motherboard unterstützt 32-bit/64-bit Windows 7, 32-bit/64-bit Windows 8, and 32-bit/64-bit Windows 8.1 Betriebssysteme (OS) • Motherboard-Einstellungen und Hardware-Optionen variieren. Benutzen Sie die hier beschriebenen Einstellungsprozeduren nur als eine Referenz. Beziehen Sie sich auf die Dokumentation Ihres Betriebssystems für detaillierte Informationen. Support-DVD-Informationen Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Besuchen Sie die ASUS-Webseite (www.asus.com) für Updates. 4.2.1 Ausführen der Support-DVD Richten Sie ein Administratorkonto ein, bevor Sie die Support-DVD unter Windows® 7 oder Windows® 8/Windows 8.1 nutzen. So starten Sie die Support-DVD: Legen Sie die Support-DVD in das optische Laufwerk. Klicken Sie auf dem AutoPlay -Dialogfeld auf Run ASSETUP.exe. 2. Wenn das Dialogfeld Autoplay nicht erscheint, durchsuchen Sie den Inhalt der Support- DVD und Doppel-Klicken oder tippen Sie \\bin\ASSETUP.EXE, um das ASUS Motherboard Support-DV. ASUS RAMPAGE V EXTREME...

  • Seite 152: Anleitung-Menü

    Klicken oder tippen Sie auf ein Symbol, um die DVD-/Motherboard- Informationen anzuzeigen Zum Starten den InstAll- Installationsassistenten anklicken Klicken oder tippen Sie zur Installation auf das entsprechende Element Treiber-Menü Zur Anzeige der verfügbaren Gerätetreiber für vom System erkannte Geräte anklicken. Installieren Sie die erforderlichen Treiber zur Nutzung der installierten Geräte. Dienstprogramme-Menü Zur Anzeige der Liste mit Applikationen und anderer vom Motherboard unterstützter Software anklicken. Anleitung-Menü Zur Anzeige der Liste ergänzender Bedienungsanleitungen anklicken. Klicken Sie auf ein Element, um den Ordner des Handbuches zu öffnen. Videomenü Zur Anzeige von Videos zu ROG-Produkten anklicken. Kontakt-Menü Klicken Sie, um die ASUS Kontaktinformationen anzuzeigen. Extras-Menü Zur Anzeige von Informationen zu ASUS-Produkten anklicken. Kapitel 4: Software-Support...

  • Seite 153: Beschaffung Der Software-Handbücher

    4.2.2 Beschaffung der Software-Handbücher Die Software-Handbücher sind auf der Support-DVD enthalten. Folgen Sie den Anweisungen, um die nötigen Handbücher zu erhalten. Die Dateien der Software-Handbücher liegen im PDF-Format vor. Installieren Sie Adobe Acrobat Reader vom Utilities-Tab, bevor Sie versuchen diese Dateien zu öffnen. Um über Ihr Motherboard-Dienstprogramm zu lesen: Klicken oder tippen Sie auf Handbuch > ASUS Motherboard Utility Handbuch. Im Handbuch Ordner, öffnen Sie den Ordner, der die Software- Handbücher, die Sie lesen möchten. Einige Software-Handbücher werden in verschiedenen Sprachen angeboten. Öffnen Sie den Ordner der Sprache, um die Software- Handbuch anzuzeigen. Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Die aktuellen Software- Handbücher, enthalten in der Support-DVD, variieren je nach Modell. ASUS RAMPAGE V EXTREME...

  • Seite 154: Software Information

    Software Information Die meisten Anwendungen auf der Support-DVD besitzen Assistenten, die Sie durch die Installation führen. Weitere Informationen finden Sie in der Online-Hilfe oder den Readme- Dateien, die bei der Software enthalten sind. AI Suite 3 AI Suite 3 ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. Ai Suite 3 installieren • Richten Sie ein Administratorkonto ein, bevor Sie die AI Suite 3 unter Windows 7 oder Windows 8/Windows 8.1 installieren. • Vergewissern Sie sich, dass Sie vor der Installation von AI Suite 3 einen WLAN-Treiber von der mitgelieferten DVD installieren. Klicken Sie auf Drivers > ASUS Bluetooth 4.0 Wi-Fi Driver und folgen Sie die nachfolgenden Abbildungen auf dem Bildschirm, um es durchzuführen. So installieren Sie AI Suite 3 auf Ihrem Computer: Unter Windows ® Legen Sie die Support-DVD in das optische Laufwerk. Klicken Sie auf dem AutoPlay -Dialogfeld auf Run ASSETUP.exe, dann wählen Sie 2. Utilities ( Dienstprogramme ). Klicken Sie auf AI Suite 3 auf der Utilities-Leiste und folgen Sie den nachfolgenden 3. Abbildungen auf dem Bildschirm.
  • Seite 155 Sie die folgenden Schritte: Klicken Sie auf den Startbildschirm, dann auf Desktop. Klicken oder tippen Sie in der unteren linken Desktop-Ecke auf File Explorer (Datei-Explorer) , wählen Sie dann Ihr DVD-Laufwerk, tippen oder doppelklicken Sie auf die Setup-Applikation. AI Suite 3 starten Unter Windows ® Klicken Sie auf dem Bildschirm auf Start > All Programs > ASUS > AI Suite 3 > AI Suite 3. Unter Windows 7 können Sie die AI Suite 3 auch starten, indem Sie auf das Symbol im Benachrichtigungsbereich klicken. Windows 8/ Windows 8.1-Betriebssystem Klicken Sie AI Suite 3 im Startbildschirm, um AI Suite 3 unter Windows ® zu starten ( oder wenn Sie eine Maus benutzen, klicken Sie auf AI Suite 3 im Startbildschirm). ASUS RAMPAGE V EXTREME...
  • Seite 156 AI Suite 3-Hauptmenü Das AI Suite 3 Hauptmenü bietet Ihnen übersichtliche Einblicke auf das, was in Ihrem Computer vor sich geht, so dass Sie die Leistungen optimieren können und Ihr System stabiler läuft. Im AI Suite 3-Hauptmenü gibt es eine Zugangsmenüleiste, die Ihnen ermöglicht, schnell und unkompliziert Zugriff auf integrierte ASUS Hilfsprogramme zuzugreifen. Zum Starten der Menüleiste klicken oder tippen Sie an der oben rechts im Menü auf Die AI Suite 3-Screenshots in diesem Abschnitt sind nur als Referenz gedacht und können je nach Modell variieren. Zum Öffnen der AI-Suite-3-Menüleiste anklicken AI-Suite-3-Hauptmenüleiste USB BIOS EZ Update 5-Way Optimization Ai Charger+ Wi-Fi Engine Flashback USB 3.0 Boost Systeminformation USB Charger+ Push Version Nachricht • Einige Funktionen auf dem AI Suite 3-Hauptmenü in dieser Anleitung können je nach Motherboard-Modell variieren.

  • Seite 157: Dual Intelligent Processors 5

    Dual Intelligent Processors 5 ASUS Dual Intelligent Prozessoren 5 vereint TPU EPU, DIGI+ Power Control, Fan Xpert 3 und Turbo App Funktionen, um die Leistung des Systems optimal ausschöpfen. Es gleicht automatisch die System-Performance, Energieeinsparung, Ebenen und Lüftereinstellungen, über das benutzerfreundliche AI Suite 3 Dienstprogramm, aus. 5-Way Optimization Die 5-Way Optimization Funktion optimiert dynamisch Ihren PC, basierend auf der Echtzeit- Nutzung, um den besten Systemstatus zu bieten. Es umfasst die wesentlichen Bereiche, wie CPU-Leistung, Energieeinsparung, stabile digitale Power, kühle und ruhige Lüftersteuerung und umfasst maßgeschneiderte Einstellungen für Ihre Anwendungen, um sicherzustellen, dass Ihr PC bereit für Spiele, Unterhaltung, Produktivität oder einfach alles, ist. Auf die 5-Way Optimization-Taste klicken, um die besten Einstellungen automatisch zu erkennen und abzustimmen Während der Einstellungen NICHT den Lüfter entfernen. ASUS RAMPAGE V EXTREME...

  • Seite 158: Turbo Processing Unit (Tpu)

    Turbo Processing Unit (TPU) TPU ermöglicht Ihnen, die CPU-Frequenz, CPU-Cache, Kernfrequenzen, DRAM-Frequenz und betreffende Spannungen für eine verbesserte Systemstäbiliät und Leistungserhöhung einzustellen. Lesen Sie die CPU-Dokumentation bevor Sie die Einstellungen der CPU-Spannung ändern. Das Einstellen einer zu hohen Spannung kann den Prozessor dauerhaft beschädigen und eine zu niedrige Spannung zu einem unstabilen Systembetrieb führen. Für die Systemstabilität werden die in TurboV vorgenommenen Änderungen nicht in den BIOS-Einstellungen gespeichert und sind beim nächsten Systemstart nicht mehr vorhanden. Speichern Sie Ihre Übertaktungseinstellungen als TPU-Profil und laden Sie manuell das Profil nach dem Systemstart. TPU verwenden CPU-Frequenz Zum Anpassen von BCLK-Frequenz, BCLK- Zum Anpassen der Einstellungen Verhältnis und CPU-Cache-Verhältnis auf bewegen Sie die Regler oder klicken Zur Aktivierung von oder klicken oder tippen bzw.
  • Seite 159 CPU Strap Schieber zur Anpassung der BCLK- (Basistakt) Frequenz des CPU Strap bewegen Zum Laden eines Standardeinstellungen Rückgängigmachen übernehmen gespeicherten Profils der Anpassungen anklicken anklicken Zum Speichern der Änderungen in einem Profil anklicken Alle Änderungen verwerfen ASUS RAMPAGE V EXTREME...

  • Seite 160: Fan Xpert 3

    Fan Xpert 3 ASUS Fan Xpert 3 bietet anpassbare Einstellungen Ihrer Lüfter, für eine kühlere und ruhigere Computerumgebung. Mit seiner automatischen Lüftereinstellfunktion passt ASUS Fan Xpert 3 die Einstellungen der CPU- und Gehäuselüfter zur Erzielung bester Kühlprofile automatisch optimal an. ASUS Fan Xpert 3 unterstützt auch den Hardware PWM/DC Kombi-Modus für die CPU und Gehäuselüfter. Sie können auch die CPU-Lüftergeschwindigkeit unter den minimalen Standard reduzieren, für einen geräuschlosen Betrieb, während leichter Systemlasten. Zur Auswahl des anzupassenden Lüftertyps eine Darstellung anklicken oder antippen Lüftergeschwindigkeit Lüftergeschwindigkeit in den Leisemodus maximieren setzen Für höhere Kühlungsfähigkeit die Zum Festlegen einer ausgeglichenen Zwischen CPU- und Lüftergeschwindigkeit erhöhen Konfiguration (Kompromiss Gehäuselüfterbildschirm...

  • Seite 161: Digi+ Power Control

    Änderungen anklicken VRM-Phasensteuerung Erhöht die Phasenanzahl bei hoher Systembelastung, um beschleunigte sowie bessere thermale Leistungen zu erzielen. Verringern Sie die Phasenanzahl bei niedriger Systembelastung, um die VRM-Effizienz zu steigern. VRM-Frequenz Aktiviert Frequenzspreizung, um die Systemstabilität zu verbessern. CPU-OTP-Fähigkeit Erhöhen Sie die maximale Betriebstemperatur der CPU zur Erweiterung der Übertaktungstoleranz; dies erhöht das Übertaktungspotenzial. Vcore Current Capability (Vcore-Stromfähigkeit) Vcore Current Capability (Vcore-Stromfähigkeit) ermöglicht Nutzern die Steuerung des Gesamtleistungsbereichs beim Übertakten. Ein höherer Wert bewirkt einen breiteren Gesamtleistungsbereich und erweitert den Übertaktungsfrequenzbereich. Vcore Load-line Calibration (Vcore-Belastungslinie-Kalibrierung) Vcore-Belastungslinie-Kalibrierung (Vcore-Belastungslinie-Kalibrierung) passt den Spannungsbereich der CPU-Belastungslinie an. Erhöhen Sie den Wert für bessere Leistung; verringern Sie den Wert für bessere Effizienz. VRM Duty Control (VRM-Aufgabensteuerung) VRM Duty Control (VRM-Aufgabensteuerung) passt den Betriebsstrom und die Temperatur jeder Phasenkomponente an. Aktiv-Frequenzmodus Ermöglicht die Verbesserung des Energiesparbedienungen der CPU. Wählen Sie ON (Ein), wenn Sie ein schnelleres Einschwingverhalten wünschen und gleichzeitig CPU-Leistung einsparen möchten. ASUS RAMPAGE V EXTREME 4-11...
  • Seite 162 DRAM Power einstellen Alle Änderungen verwerfen Zur Anwendung der Änderungen anklicken DRAM-chCD Voltage Frequency (DRAM-chCD-Spannungsfrequenz) Ermöglicht Ihnen die Anpassung von DRAM-Umschaltfrequenzen für die Kanäle C und D des DRAM. DRAM-chAB Voltage Frequency (DRAM-chAB-Spannungsfrequenz) Ermöglicht Ihnen die Anpassung von DRAM-Umschaltfrequenzen für die Kanäle A und B des DRAM. DRAM-chCD Current Capability (DRAM-chCD-Stromfähigkeit) DRAM-chCD Current Capability (DRAM-chCD-Stromfähigkeit) ermöglicht Nutzern die Steuerung des gesamten Leistungsbereichs für die DRAM-Kanäle C und D. Ein höherer Wert bewirkt einen breiteren Gesamtleistungsbereich und erweitert den Übertaktungsfrequenzbereich. DRAM-chAB Current Capability (DRAM-chAB-Stromfähigkeit) DRAM-chCD Current Capability (DRAM-chCD-Stromfähigkeit) ermöglicht Nutzern die Steuerung des gesamten Leistungsbereichs für die DRAM-Kanäle A und B. Ein höherer Wert bewirkt einen breiteren Gesamtleistungsbereich und erweitert den Übertaktungsfrequenzbereich. DRAM-chAB Power Phase Control (DRAM-chAB-Leistungsphasensteuerung) Erhöhen Sie die Anzahl aktiver Phasen für die DRAM-Kanäle A und B bei intensiver Systemlast zur Erzielung einer besseren Einschwing- und thermischen Leistung. Reduzieren Sie die Anzahl aktiver Phasen bei geringer Systemlast zur...

  • Seite 163: Turbo App

    Änderungen anklicken Zum Rückgängigmachen der Änderungen anklicken Anwendungsliste Zeigt die laufenden Anwendungen Ihres Systems an. Turbo App Liste Zeigt die Anwendungen, die zur Turbo App Liste hinzugefügt wurden. * Nur Anwendungen auf der Turbo App Liste können konfiguriert werden. Performance Panel Erlaubt Ihnen CPU-Leistung für eine Anwendung zuzuweisen. Audio Panel Erlaubt Ihnen manuell eine voreingestellte Audiokonfiguration einer ausgewählten Anwendung zuzuweisen. LAN Panel Ermöglicht Ihnen, einer ausgewählten Applikation eine Netzwerkpriorität zuzuordnen. ASUS RAMPAGE V EXTREME 4-13...

  • Seite 164: Energy Processing Unit (Epu)

    Energy Processing Unit (EPU) EPU ist ein Echtzeitsystem Energiespar-Chip, der automatisch die aktuelle Systemauslastung erkennt und intelligent den Stromverbrauch mäßigt. Es bietet eine systemweite Gesamtenergie- Optimierung, verringert Lüftergeräusche und verlängert die Lebensdauer Ihrer Hardware- Komponenten. EPU verwenden Automatisch Spannungsabnahmesinstellung auswählen Zum Aktivieren des Away Mode (Abwesend-Modus) markieren Schieber zum Anpassen von Monitor- und Systemruhezustand bewegen Zur Wahl eines Lüfterprofils ankllcken Alle Änderungen verwerfen Standardeinstellungen übernehmen Alle Änderungen verwerfen Leistung Zum Aktivieren des Away Mode Schieber zum Anpassen von Monitor- und Systemruhezustand...

  • Seite 165: Strom Sparen

    Monitor- und Systemruhezustand bewegen Alle Änderungen verwerfen Zum Aktivieren des Away Mode Standardeinstellungen (Abwesend-Modus) markieren übernehmen Alle Änderungen verwerfen Zur Wahl eines Lüfterprofils ankllcken • Wenn Sie die konfigurierte max. CPU-Energie zum Starten des Energiesparens aktivieren,wird die CPU-Frequez mit 800MHz in der Windows®- Betriebssystemsinformation des Computers angezeigt. Aber die tatsächliche CPU-Frequenz variiert je nach Spannung, die Sie manuell einstellen. Sie können die CPU-Spannung vom niedrigsten Punkt auf Ihren bevorzugten Wert einstellen. • Die konfigurierte max. CPU-Energie kann die Leistungsabgabe zur CPU reduzieren und die CPU-Leistungsfähigkeit unter einer schweren Systemlast beeinflussen. Starten Sie Ihren Computer neu, um Ihr System auf die Standardeinstellungen zurückzusetzen. ASUS RAMPAGE V EXTREME 4-15...

  • Seite 166: Globale Einstellung

    Away Mode Klicken Sie, um die Einstellung der Spannungsabnahme auszuwählen Schieber zum Anpassen von Configured Max CPU Power(Konfigurierte maximale CPU-Leistung)- Einstellungen bewegen Zur Wahl eines Lüfterprofils ankllcken Zum Deaktivieren der Audiooption des Systems markieren Zum Rückgängigmachen Zur Übernehmen der Klicken Sie zum der Anpassungen anklicken Anpassungen anklicken Aktivieren auf die...

  • Seite 167: Usb 3.0 Boost

    USB 3.0 Boost verwenden Zum Aktivieren der normalen Datentransfergeschwindigkeit des USB-Gerätes anklicken Zum Aktivieren von UASP oder Turbomodus, zum schnelleren USB-Gerät durch Anklicken USB-Datentransfer, anklicken Datentransferauswählen Vergewissern Sie sich, dass Sie das USB 3.0-Gerät mit den USB 3.0-Anschlüssen verbinden, die USB 3.0 Boost unterstützen. Weitere Details finden Sie im Abschnitt des Benutzerhandbuches Hintere E/A-Verbindung. • USB 3.0 Boost entdeckt automatisch USB 3.0-Geräte, die UASP unterstützen. Besuchen Sie die ASUS-Webseite unter www.asus.com für mehr Details über die Software-Konfiguration. • Die Datenübertragungsgeschwindigkeit variiert je nach USB-Gerät. Benutzen Sie USB 3.0-Geräte für höhere Leistung. ASUS RAMPAGE V EXTREME 4-17...

  • Seite 168: Ez Update

    EZ Update EZ Update ist eine Software, mit der Sie Software, Treiber und BIOS Ihres Motherboards automatisch aktualisieren können. Mit dieser Software können Sie das BIOS auch manuell aktualisieren und das Systemstartlogo auswählen, das beim Selbsttest angezeigt wird. EZ Update starten Zum Starten von EZ Update (EZ-Aktualisierung) klicken oder tippen Sie oben rechts im AI und wählen dann EZ Update (EZ-Aktualisierung) in der AI Suite 3-Hauptmenü auf Suite 3-Hauptmenüleiste. EZ Update-Bildschirm Zum automatischen Aktualisieren von Motherboard- Treibern, -Software und -Firmware anklicken oder antippen Zur Auswahl des Zur BIOS- Zum Suchen und Auswählen Systemstartlogos Aktualisierung der BIOS-Datei anklicken anklicken anklicken...

  • Seite 169: Systeminformation

    Systeminformation Diese Software zeigt detaillierte Informationen und Einstellungen zur installierten Motherboard, CPU und zum Speicher. Systeminformation starten Zum Starten von System Information (Systeminformationen) klicken oder tippen Sie und wählen dann System Information oben rechts im AI Suite 3-Hauptmenü auf (Systeminformationen). Motherboard-Information ansehen Klicken Sie im Systeminfo-Bildschirm auf das MB, um Motherboard-Informationen anzusehen. CPU-Information ansehen Klicken Sie auf die CPU-Leiste, um die Information zur CPU anzusehen. ASUS RAMPAGE V EXTREME 4-19...
  • Seite 170 SPD-Information ansehen Klicken Sie auf die SPD-Leiste, um die Information zum Speicher anzusehen. Kapitel 4: Software-Support 4-20...

  • Seite 171: Usb Bios Flashback

    USB BIOS Flashback ist nur bei bestimmten Modellen Motherboard-Modellen verfügbar. USB BIOS Flashback verwenden Plan für BIOS- Aktualisierung festlegen Auf neu verfügbare BIOS-Firmware Zum Abbrechen der überprüfen Download-Planung anklicken Zum Anwenden der Download-Planung anklicken BIOS-Download planen Markieren Sie im Feld Download Setting (Download-Einstellung) Schedule (days) (Zeitplan (Tage)), legen Sie dann anhand der Anzahl Tage fest, wie häufig das System nach einem aktualisierten BIOS suchen soll. Klicken Sie auf Apply, um den BIOS-Download-Plan zu speichern oder klicken Sie auf Cancel, um die Änderungen zu verwerfen. Klicken Sie auf Cancel, um die Änderungen zu verwerfen. ASUS RAMPAGE V EXTREME 4-21...

  • Seite 172: Usb Charger

    Zum Übernehmen der Einstellungen anklicken Klicken oder tippen Sie, um die Einstellungen zu Zur Auswahl des USB-Gerätetyps anklicken, der bei verwerfen ausgeschaltetem System aufgeladen werden soll Achten Sie darauf, das USB-Gerät an einen USB-Port anzuschließen, der von dieser Software unterstützt wird. Weitere Details finden Sie im Abschnitt des Benutzerhandbuches Hintere E/A-Verbindung. • USB Charger+ funktioniert nicht mit USB-Hubs, USB-Verlängerungskabeln und nicht standardisierten USB-Kabeln. • Es kann vorkommen, dass USB Charger+ einige ASUS-Geräte aufgrund spezieller technischer Eigenarten nicht erkennt. Kapitel 4: Software-Support 4-22...

  • Seite 173: Push Nachricht

    Geräts anklicken Klicken oder tippen Sie, Zum Übernehmen um die Einstellungen zu der Einstellungen anklicken verwerfen Sie können die Push-Mitteilung auch über die Push-Mitteilung-Verknüpfung, auf der unteren rechten Ecke des Bildschirms, aktivieren. Dazu klicken oder tippen Sie auf <<, klicken oder tippen dann auf und wählen schließlich Ihren Computer und Ihr Smart Gerät koppeln Um Ihren Computer und Ihr Smart Gerät zu koppeln: Klicken Sie auf auf Ihren Smart Gerät, um Push-Mitteilungen zu starten. Tippen Sie auf Push-Scan tippen Sie dann auf den Namen des Computers, mit dem Sie Push Notice koppeln möchten. Um Ihren Computer und Smart-Gerät zu koppeln, stellen Sie sicher, dass beide mit dem gleichen WLA. ASUS RAMPAGE V EXTREME 4-23...

  • Seite 174: Einrichten Von Pc-Modus Alarm Auf Ihrem Computer

    Einrichten von PC-Modus Alarm auf Ihrem Computer Mit dieser Funktion können Sie Ihren Computer neu starten, herunterfahren, oder in den Ruhemodus setzen und eine Warnung an Ihr Mobilgerät senden. Kreuzen Sie dies, um den Modus Alarm zu Zur Wahl des Smart aktivieren Geräts anklicken Stellen Sie den Tag und die Zeit ein, um die PC-Modi zu ermöglichen Stellen Sie die Minuten ein, um den Alarm zu senden, vor der PC-Modus Aktivierung Geben Sie Ihre Mitteilungen für...

  • Seite 175: Nachrichten Zu Ihrem Smart Gerät Senden

    Push Notice Zum Löschen der PC Tippen Sie, um PC-Modus Warnungen antippen Alarme anzeigen Tippen Sie, um PC-Status Alarme anzeigen Tippen Sie um, vom PC gesendete Nachrichten anzuschauen Tippen Sie, um mehr Host-Computer zu scannen ASUS RAMPAGE V EXTREME 4-25...

  • Seite 176: Ai Charger

    Ai Charger+ Mit diesem Programm können Sie Ihre mobilen BC 1.1*-Geräte an den USB-Anschlüssen Ihres Computers 3x schneller laden als Standard-USB-Geräte**. Ai Charger+ starten Zum Starten von Ai Charger+ klicken oder tippen Sie oben rechts im AI Suite 3-Hauptmenü auf und wählen dann Ai Charger+. Ai Charger+ ist nur bei bestimmten Modellen verfügbar. Ai Charger+-Bildschirm Zum Aktivieren oder Zum Übernehmen der Deaktivieren von Ai Auswahl anklicken Charger+ auswählen • * Prüfen Sie auf der Webseite des Herstellers, ob Ihr USB-Gerät ein Battery Charging Specification 1.1- (BC 1.1) konformes oder kompatibles Gerät ist. • ** Die tatsächliche Ladegeschwindigkeit hängt von den Eigenschaften Ihres USB- Gerätes ab. • Vergewissern Sie sich, dass Sie Ihr USB-Gerät trennen und neu verbinden, nachdem Sie Ai Charger+ aktiviert oder deaktiviert haben, um die korrekte Ladefunktion zu gewährleisten. • Ai Charger+ funktioniert nicht mit USB-Hubs, USB-Verlängerungskabeln und nicht standardisierten USB-Kabeln. Kapitel 4: Software-Support 4-26...

  • Seite 177: Wi-Fi Engine

    Einstellung Ihres Computers als Zugangspunkt zur Internet-Verbindung zum Teilen der Wi-Fi- fähigen Geräten. Klicken oder tippen Sie zur Nutzung von Wi-Fi Engine (WLAN-Engine) auf oben rechts im AI Suite 3-Hauptmenü, wählen Sie dann Wi-Fi Engine (WLAN-Engine). Wi-Fi Engine ist nur bei bestimmten Modellen verfügbar. Wi-Fi Engine verwenden Zur Einstellung des Computers als drahtlosen Zugangspunkt anklicken Zur Verbindung eines drahtlosen Zugangspunkts anklicken Clientmodus verwenden Der Clientmodus ermöglicht die Verbindung Ihres Systems mit einem drahtlosen Netzwerk. so verwenden Sie den Clientmodus: Klicken Sie Client Mode zum Start der Netzwerkverbindungen. Im Netzwerkverbindungsfenster wählen Sie einen Netzwerkadapter. ASUS RAMPAGE V EXTREME 4-27...
  • Seite 178 Von der Liste der verfügbaren Netzwerke wählen Sie ein Netzwerk, mit dem Sie sich verbinden wollen. Einige Netzwerke können fordern, dass Sie ein Passwort eingeben. AP Mode verwenden Der AP Modus erlaubt die Einstellung. Ihres Systems als Zugangspunkt für andere WLAN- fähige Geräte. Zum Verwenden vom AP-Modus klicken Sie auf AP Mode im Wi-Fi Engine-Menü. Netzwerknamen eingeben Passwort eingeben Passwort zur Bestätigung eingeben AP-Modus deaktivieren AP-Modus aktivieren Zum vorherigen Bildschirm Ein Netzwerk auswählen zurückkehren Kapitel 4: Software-Support 4-28...

  • Seite 179: Wi-Fi Go! And Remote Go

    Auflösung (160, Auflösung Auflösung (320, ldpi ) mdpi) (240, hdpi) xhdpi) WXGA 1536 x 1152 2048 x 1536 (1280 x 800) Bildschirmauflösung 1024 x 600 1768 x 768 1920 x 1152 2560 x 1536 1280 x 768 1920 x 1200 2560 x 1600 ASUS Kontoanmeldung Wi-Fi GO! gibt Ihnen volle Kontrolle über Ihren PC jederzeit und überall. Erstellen und melden Sie sich am gleichen ASUS-Konto auf Ihrem PC und Ihren Smart Geräten an, für öffentliche- zu-private Netzwerk-Funktionen. • Remote Desktop und Dateiübertragung unterstützen öffentliche-zu-private Netzwerk- Funktionen. • Sie können auf das Register ASUS Account (ASUS-Konto) zugreifen, indem Sie auf der Wi-Fi GO!-Hauptseite auf klicken. ASUS RAMPAGE V EXTREME 4-29...

  • Seite 180: Einloggen

    Erstellen eines ASUS Kontos Stellen Sie sicher, dass Sie eine Internetverbindung haben, bevor Sie ein Konto erstellen. So erstellen Sie ein neues ASUS-Konto: Klicken oder tippen Sie neues Konto erstellen auf Ihrem PC oder Smart Gerät. 1. Der Browser wird Sie auf die ASUS-Webseite (www.asus.com) weiterleiten. 2. Klicken oder tippen Sie von der ASUS-Website auf Anmelden, dann folgen Sie den Anweisungen auf dem Bildschirm, um die Registrierung abzuschließen. Einloggen Um sich mit Ihrem PC anzumelden: Starten Sie Wi-Fi GO! auf Ihrem PC. Eine Anmelde-Nachricht wird angezeigt, wenn Sie Wi-Fi GO! zu ersten Mal auf Ihrem PC starten. Damit dieser Hinweis nicht wieder erschein, kreuzen Sie Nicht wieder erinnern und und klicken Sie dann auf Zur Anmeldung gehen. Im Anmelde-Fenster geben Sie Ihrem ASUS Konto und Passwort ein (A) klicken Sie auf Anmelden (B). Kapitel 4: Software-Support 4-30...
  • Seite 181 Hier klicken, um ein Passwort zu setzen oder melden Sie sich mit Ihrem ASUS Konto an. Verwenden Sie Ihr Smart Gerät, um QR Wi-Fi GO!-Menü Codes zu scanne für mehr Informationen. Zum Schutz Ihrer WLAN-Software vor nicht autorisiertem Fernzugriff klicken Sie auf und legen anschließend ein Kennwort fest. Starten Sie Wi-Fi GO! & NFC Remote auf Ihrem Smart Gerät, um die Wi-Fi GO! & NFC Remote-Funktionen zu nutzen. Für weitere Details, beziehen Sie sich auf den Abschnitt Wi-Fi GO! & NFC Remote in dieser Anleitung. ASUS RAMPAGE V EXTREME 4-31...
  • Seite 182 Wi-Fi GO! & NFC Remote (App für Mobilgeräte) Wi-Fi GO! & NFC Remote verwenden so verwenden Sie Wi-Fi GO! & NFC Remote: Verbinden Sie das Smart Gerät mit dem gleichen Wi-Fi-Netzwerk wie Ihr Computer, oder melden Sie sich auf Ihrem Computer und Smart Gerät mit dem gleichen ASUS-Konto an, um die Wi-Fi GO! Funktionen in verschiedenen Netzwerken nutzen zu können. Tippen Sie am Mobilgerät auf > Enter. Wi-Fi GO! & NFC Remote Tippen Sie aus der Liste der gescannten PCs auf den Computer, den Sie mit Ihrem Smart Gerät verbinden möchten. Wi-Fi GO! & NFC Remote-Schnittstelle Hauptseite Cloud GO! Remote Desktop File Transfer Remote Keyboard & Mouse Die Screenshots dienen nur als Referenz und variieren je nach Typ des Mobilgerätes.
  • Seite 183 Wenn Sie Ihren Computer mit dem Smart Gerät aufwecken möchten, stellen Sie sicher, das Sie die Wake-on-LAN Einstellungen des Computers aktivieren. Wake-on-LAN Einstellungen Ihres Computers konfigurieren: Im BIOS-Setup, gehen Sie zu Advanced > APM Configuration setzen Sie dann Power on by PCI-E/PCI auf [aktiviert]. Im Windows BS, tun Sie folgendes: Auf Ihrem Desktop, klicken Sie auf Start, rechtsklicken Sie auf Computer > Verwalten um den Verwaltungsbildschirm des Computers zu starten. Klicken Sie auf Gerätemanager um die installierten Geräte anzuzeigen. Klicken Sie auf Netzwerkadapter, rechtsklicken Sie auf die installierte Modul- Karte (Broadcom oder Atheros) und klicken Sie dann auf Eigenschaften > Leistungsverwaltung. Kreuzen Sie diese Elemente an Lassen Sie dieses Gerät den Computer aufwecken und Lassen Sie nur ein Datenpaket den Computer aufwecken. Für die 802.11ac standard Wi-Fi GO! Karte, die Wake-on-LAN-Funktion wird in der neueren Version für Windows 8 Betriebssystem unterstützt werden. ASUS RAMPAGE V EXTREME 4-33...
  • Seite 184 Cloud GO! Cloud GO! ermöglicht Ihnen, Ihre Dateien in mehreren Cloud-Services zu kontrollieren und zu synchronisieren, z.B. ASUS WebStorage, Dropbox, Google Drive™, und SkyDrive. • Vergewissern Sie sich, dass Systemdatum und Zeit Ihres Computers Mobilgerätes korrekt eingestellt sind, wenn Sie Cloud GO! verwenden • Wegen der Begrenzung des Cloud-Speichers können Sie nur Dateien mit einer maximalen Größe von 100 MB hochladen oder synchronisieren. • Die synchronisierten Dateien werden im Wi-Fi GO! Ordner der einzelnen Cloud- Speicher gesichert. Sie gesicherten Dateien können sie in C://MyFavorites Ordner finden. • Loggen Sie sich zunächst auf Ihrem PC in die Cloud-Speicher-Konten ein und bleiben Sie angemeldet, damit das Smart Gerät die Kontrolle behält. Um Cloud GO! zu verwenden: Klicken Sie auf Cloud GO! > . Melden Sie sich an Ihren Cloud-Konten an, dann klicken Sie auf Sign In. Klicken oder tippen Sie zur Anmeldung an Ihrem Google Drive-, Dropbox- oder SkyDrive- Konto auf Sign in (Anmelden). Cloud GO! leitet Sie zur Google Drive-, Dropbox- oder SkyDrive-Webseite, damit Sie sich dort an Ihrem Konto anmelden. Ein spezifisches Symbol zum Hochladen, Herunterladen, Löschen, Aktualisieren Ihrer Cloud-Konten und zur Ordnererstellung anklicken Zum Öffnen der Cloud-...

  • Seite 185: Remote Desktop-Schnittstelle Unter Windows

    So verwenden Sie Remote Desktop: Tippen Sie am Mobilgerät auf Remote Desktop. Remote Desktop-Schnittstelle unter Windows® 8 Zum Anzeigen des Cursors anklicken Charmsleiste abrufen Tastatur des Mobilgerätes starten. Lange drücken, um zwischen Multitouch und Maus-Modus zu wechseln. Remote Desktop Funktionstasten Wählen Sie den Multitouch-Modus zur Unterstützung von Microsoft Multitouch-Funktionen auf Windows 8/ 8.1. Wählen Sie den Mausmodus, um Zoom-in und normale Mausfunktionen zu unterstützen. Die Unterstützung des Erweiterten Modus variiert mit dem VGA-Treiber in Ihrem Computer. ASUS RAMPAGE V EXTREME 4-35...

  • Seite 186: Remote Desktop Kontrollmeldung

    Remote Desktop Kontrollmeldung Diese Funktion ermöglicht Ihnen, die Kontrollberechtigung zu einem Smart Gerät zu senden und Remote Desktop ferngesteuert zu verwenden. Um Remote Desktop Kontrollmeldung zu verwenden: Klicken Sie Gerät auswählen. 1. 2. Wählen Sie ein Gerät aus der Liste. 3. Klicken Sie Senden um die Remote Desktop Kontrollautorisierung an das ausgewählte Gerät zu senden. Diese Funktion erfordert, dass die Push Benachrichtigung-Funktion installiert ist. Sie erhalten das PUSH-Benachrichtigung-Installationsprogramm von der mitgelieferten Support- DVD oder laden Sie den neuesten Installer von www.asus.com runter. Kapitel 4: Software-Support 4-36...

  • Seite 187: File Transfer

    Rechtsklicken Sie auf die Datei, dann wählen Sie Send to > [Device Name]. Nachdem die Dateiübertragung fertig ist, klicken Sie auf OK. Um Dateien mit Ihrem Mobilgerät zu empfangen, klicken Sie auf Settings > Privacy > • Photos, dann schalten Sie Wi-Fi GO! & NFC Remote ein. • Finden Sie Ihre übertragenen Dateien auf <SD Card>\Wi-Fi GO! für Android-Geräte und Kamera Roll für iOS-Geräte. Dateien vom Mobilgerät zum Computer übertragen So übertragen Sie Dateien vom Mobilgerät zum Computer: Klicken Sie auf File Transfer > Enter Markieren Sie Dateien, die Sie senden wollen, dann klicken Sie auf Send • Die übertragenen Dateien finden Sie unter X:\Users\Documents\ASUS HomeCloud\Wi-Fi GO!\File Transfer\ • Klicken Sie zur Auswahl eines neuen Speicherortes auf Setting (Einstellung). Eine andere Möglichkeit zur Dateiübertragung besteht darin, die Datei direkt zu öffnen, sie dann zu markieren und auf das Symbol/die Schaltfläche Share (Freigeben) zu tippen; klicken Sie dann zum Starten des Sendens der Datei an den Computer auf die App File Transfer (Dateitransfer). ASUS RAMPAGE V EXTREME 4-37...
  • Seite 188 Remote Keyboard & Mouse Remote-Tastatur & -Maus ermöglicht Ihnen, das Touchscreen Ihres Mobilgerätes als Remote- Tastatur und -Maus für Ihren Computer zu verwenden. Tippen Sie zum Wechseln zwischen Tippen Sie zum Tippen Sie zum Wechseln zwischen Zoom und Lupe-Funktion Anzeigen des laufenden Tasks und Apps Startmenüs Eingabefeld Maustippbereich Rechtsklick Kontrolletasten Linksklick Schieben Sie nach oben/ unten zum Scrollen Kapitel 4: Software-Support 4-38...

  • Seite 189: Asus Media Streamer

    Zur Bearbeitung der Mediendateien Zur Auswahl des Mediendateityps anklicken oder tippen anklicken Wählen Sie das Gerät, zu dem Melden Sie sich an Ihrem ASUS Konto Zum Wiedergeben der Mediendateien Sie streamen möchten an, um in verschiedenen Netzwerken anklicken zu streamen...

  • Seite 190: Hinzufügen Und Löschen Von Mediendateien

    Hinzufügen und Löschen von Mediendateien Datein ziehen oder ankreuzen, um diese hinzuzufügen oder zu löschen. Hier klicken um einen neuen Ordner zu erstellen oder hinzuzufügen. Hier klicken, um die ausgewählte Datei hinzuzufügen. Zum Löschen der ausgewählten Dateien anklicken oder antippen Hier klicken, um das Löschen oder Zum Abbrechen der Hinzufügen von Dateien fortzusetzen.

  • Seite 191: Rog Audio-Funktionen

    ROG Audio-Funktionen Installation der Software Der Installationsassistent hilft Ihnen, den Realtek Audio Manager-Treiber von der Support-DVD des Motherboards zu installieren. Wenn die Realtek Audiosoftware korrekt installiert wurde, sehen Sie das Symbol des Realtek HD Audio Manager in der Taskleiste. Doppelklicken oder tippen Sie auf dieses Symbol, um den Realtek HD Audio Manager anzuzeigen. Realtek HD Audio Manager Sonic Studio Sonic Studio ist ein Audiosoftwarepaket, das sechs Audioregler bietet: Reverb (Nachhall), Bass Boost (Bassverstärkung), Equalizer, Voice Clarity (Stimmklarheit), Smart EQ (Smart Volume) ((Smart-EQ) (intelligente Lautstärke)) und Virtual Surround (Virtueller Raumklang). Virtual Surround (Virtueller Raumklang) wurde speziell für 2-Kanal-Headsets entwickelt und bietet optimierte Virtual-Surround-Technologie für Gaming. ASUS RAMPAGE V EXTREME 4-41...

  • Seite 192: Equalizer-Voreinstellungen

    Equalizer-Schalter Zum Aktivieren anklicken. Dieses Element ermöglicht Ihnen die Anpassung der parametrischen EQ-Einstellungen entsprechend Ihre Vorlieben. Erweiterte Equalizer-Einstellungen Dieses Element ist nur verfügbar, wenn der Equalizer-Schalter aktiviert ist. Dieses Element ermöglicht Ihnen die Konfiguration der Equalizer-Einstellungen. Sie können Ihre Einstellung manuell festlegen oder anpassen oder aus verfügbaren Equalizer- Voreinstellungen wählen. Equalizer-Voreinstellungen Zeigt die aktuelle oder ausgewählte Equalizer-Voreinstellung. Bass Boost-Schalter Zum Verstärken von Bassfrequenzen anklicken. Nutzen Sie den Schieber zum Anpassen der Intensität des Basseffekts. Voice Clarity(Stimmklarheit)-Schalter Zum Aktivieren dieses Elements anklicken. Voice clarity (Stimmklarheit) extrahiert die menschliche Stimme für bessere Dialoge/Audiokommunikation oder zur klareren Ausgabe des Gesangs beim Musikhören. Smart EQ (Smart Volume)((Smart-EQ) (intelligente Lautstärke))-Schalter Zum automatischen Anpassen des EQ, damit Sie Details besser heraushören können. Virtual Surround(Virtueller Raumklang)-Schalter Dieses Element ermöglicht Ihnen bei Aktivierung das Erleben von virtuellem 7.1-Kanal-Raumklang von Ihrem Headset. Reverb(Nachhall)-Schalter Der Effekt Reverb (Nachhall) ist Teil der Virtual Sound Stage-Effekte; Sie können zwischen verschiedenen Nachhallvoreinstellungen wählen. Reverb presets (Nachhallvoreinstellungen) Klicken Sie zum Wählen eines Nachhalleffekts von verschiedenen Umgebungen für Nachhalleffekte.

  • Seite 193: Sonic Senseamp

    Sonic SenseAmp Sonic SenseAmp ist eine exklusive ROG-Erfindung, bei der es sich um einen integrierten Kopfhörerverstärker am Onboard-Audioschaltung mit drei Verstärkerstufen handelt. Sie erkennt die Impedanz Ihres Kopfhörers und passt die integrierte Verstärkung entsprechend an. Sonic SenseAmp funktioniert nur an der Frontblende. Wenn Sie einen Kopfhörer am frontseitigen Kopfhöreranschluss anschließen, blendet Sonic SenseAmp ein eingeblendetes Fenster ein, das „Detecting headphone impedance (Kopfhörerimpedanz wird erkannt)“ anzeigt. Nach Erkennung der Kopfhörerimpedanz zeigt Sonic SenseAmp ein weiteres eingeblendetes Fenster, das der nachstehenden Abbildung ähnelt. Beachten Sie die nachstehende Tabelle zum Verhalten von Sonic SenseAmp bei Anpassung der Impedanz des erkannten Kopfhörers: 65 Ohm oder weniger Amplify Level (Verstärkungsstufe) ist automatisch auf Performance eingestellt 65 Ohm bis 150 Ohm Amplify Level (Verstärkungsstufe) ist automatisch auf Powerful (Leistungsstark) eingestellt > 150 Ohm Amplify Level (Verstärkungsstufe) ist automatisch auf Extreme (Extrem) eingestellt Anderes Gerät Das eingesteckte Gerät wird als anderes Gerät erkannt ASUS RAMPAGE V EXTREME 4-43...
  • Seite 194 Nach Schließen des eingeblendeten Fensters ruft Sonic SenseAmp die Lautsprecherkonfiguration auf und zeigt die eingestellten Kopfhörerimpedanz. Zum manuellen Anpassen der Verstärkerstufen anklicken oder antippen Zeigt die Impedanz Ihres Kopfhörers Kapitel 4: Software-Support 4-44...

  • Seite 195: Sonic Soundstage

    Integrierte Tasten dieser Bedienungsanleitung. Eines der vier voreingestellten Gaming-Profile anklicken oder antippen Mit dem Schieber manuell die Einstellung eines Elements anpassen Crossing (Überkreuzen) Bewegen Sie den Schieber zur Anpassung der Menge des überkreuzten Kanalmixes. Revert (Umkehren) Bewegen Sie den Schieber zum Umkehren zur Hauptaudioquelle. Space (Raum) Bewegen Sie den Schieber zum Anpassen und Virtualisieren von Raumklang. Crossing gain (Überkreuzungsverstärkung) Dieses Element funktioniert nur, wenn Crossing (Überkreuzen) und Revert (Umkehren) aktiviert sind. Bewegen Sie den Schieber zum Anpassen der Wandhärte. ASUS RAMPAGE V EXTREME 4-45...

  • Seite 196: Dts Connect

    DTS Connect DTS Connect liefert ausgezeichnete Audiounterhaltung bei allen Formaten und arbeitet mit 4-, 5.1- und 7.1-Kanal-Surround-Sound. Es ermöglicht Ihnen außerdem die Verbindung Ihres PCs mit einer Heimkinoanlage. Kontroll-einstellungen Kapitel 4: Software-Support 4-46...

  • Seite 197: Sonic Radar Ii

    Einstellungen und Menüs. Zum Rücksetzen auf die Standardeinstellungen anklicken oder antippen Zum Starten des Testtons anklicken oder antippen Einstellungen mit dem Schieber anpassen Zeigt die Liste der Spiele Control Menu (Steuerungsmenü) Ermöglicht Ihnen die Konfiguration der Schnelltasten. ASUS RAMPAGE V EXTREME 4-47...
  • Seite 198 Audio Mode/Radar Selection(Audiomodus/Radarauswahl)-Menü Ermöglicht Ihnen die Konfiguration der Klangoptimierer. Zur Auswahl des gewünschten Klangoptimierers Häkchen setzen Audio Mode/Radar Selection(Audiomodus/Radarauswahl) werden mittels Schnelltasten im Spiel aktiviert. Weitere Informationen zu Schnelltasteneinstellungen finden Sie im Register Controls (Regler). Kapitel 4: Software-Support 4-48...

  • Seite 199: Gamefirst Iii

    Zum Rücksetzen und Laden der ein Häkchen. Standardeinstellungen des ausgewählten Profils anklicken oder antippen Ermöglicht Ihnen das Blocken des Datenverkehrs der Applikation oder das Festlegen der Priorität Optimierungsmodus Spielpakete werden priorisiert und andere Pakete zudem optimiert. Spielmodus Spielpakete erhalten oberste Priorität. Medienstreaming-Modus Medienstreaming-Pakete erhalten oberste Priorität. Dateifreigabe-Modus Dateifreigabe-Pakete erhalten oberste Priorität. ASUS RAMPAGE V EXTREME 4-49...

  • Seite 200: Applikationsnutzung

    Netzwerkmonitor Top-5-Applikationen Zeigt die 5 aktuell verwendeten Applikationen mit der höchsten Bandbreitenauslastung. Applikationsnutzung Zeigt die individuelle Download- und Upload-Bandbreite der aktuell verwendeten Applikationen. Gesamtnutzung Zeigt die gesamte Download- und Upload-Bandbreite der aktuell verwendeten Applikationen. Kapitel 4: Software-Support 4-50...
  • Seite 201 Mit dieser Funktion können Sie die Geschwindigkeit des Internetanbieters testen oder die Upload-/Download-Geschwindigkeiten Ihres Internetanbieters manuell eingeben und die Geschwindigkeit bei Bedarf übernehmen. Upload/Download- Geschwindigkeit eingeben Zum Starten des Geschwindigkeitstests anklicken oder antippen Zur Übernahme der Geschwindigkeit nach manueller Eingabe des gewünschtes Wertes oder nach Durchführung des Geschwindigkeitstests anklicken oder antippen Netzwerkinformationen verwenden Zeigt Informationen zur physikalischen Netzwerkkarte, wie Geschwindigkeit, physikalische Adresse, IP-Adresse, Subnetzmaske und Standard-Gateway. ASUS RAMPAGE V EXTREME 4-51...

  • Seite 202: Keybot

    KeyBot KeyBot ist ein integrierter Mikroprozessor, der sofortige Aufrüstung Ihrer Tastatur bietet. Sie können Makros konfigurieren und zur Durchführung bestimmter oder mehrerer Aufgaben gleichzeitig spezifischen Tasten an Ihrer Tastatur zuweisen. Zudem können Sie Ihren PC so konfigurieren, dass er in CPU Level Up, XMP oder direkt im BIOS-Modus aufwacht. So nutzen Sie KeyBot: Drücken Sie die KeyBot-Taste am Motherboard. Die KeyBot-Funktion ist aktiviert, wenn die KEYBOT_LED-Leuchte eingeschaltet ist. 2. Verbinden Sie die USB-Tastatur mit dem zugewiesenen KeyBot-USB-Port. Weitere Informationen über die Lage des KeyBot-USB-Ports entnehmen Sie bitte den Abschnitten Rückwärtige I/O-Anschlüsse und USB-BIOS-Flashback. Doppelklicken Sie zum Ausführen der KeyBot-Applikation an Ihrem PC auf auf dem Desktop. Zum Importieren oder Exportieren von Konfigurationsdateien anklicken oder antippen Zum Konfigurieren von Macro keys (Makrotasten), Smart Input (Intelligente Eingabe), Function Zum Ein-/Ausschalten der keys (Funktionstasten) und Shortcut settings KeyBot-Funktion Häkchen (Verknüpfungseinstellungen) anklicken oder antippen setzen...

  • Seite 203: Smart Input (Intelligente Eingabe)

    Smart Input (Intelligente Eingabe) • Smart Input (Intelligente Eingabe) zeichnet eine Reihe eingegebener Zeichen auf und beschleunigt die Tasteneingabe, indem Sie diese Sequenz durch Betätigung einer einzigen Taste wiedergeben können. Die ausgezeichnete Sequenz wird im KeyBot- Mikrochip gespeichert. Bitte beachten Sie, dass dies unverschlüsselt ist und der Bequemlichkeit dient, nicht der Sicherheit. • Wenn Sie die Funktion Smart Input (Intelligente Eingabe) nicht nutzen möchten, klicken Sie auf die Schaltfläche Clean (Löschen) oben links im Bildschirm. Eine weitere Möglichkeit ist der Zugriff auf das UEFI-BIOS und die Löschung des relevanten KeyBot- Profils. Function Keys (Funktionstasten) Shortcut (Verknüpfung) ASUS RAMPAGE V EXTREME 4-53...

  • Seite 204: Asus Disk Unlocker

    4.10 ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) Dieses exklusive ASUS-Dienstprogramm bietet eine nutzerfreundliche Schnittstelle zum Identifizieren und Nutzen des gesamten Speicherplatzes in Festplatten. ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) wird nur unter Windows 7 und Windows 8 unterstützt. Klicken Sie zum Starten von ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) auf Zum Öffnen der Hilfedatei, die detaillierte Informationen zur Nutzung von ASUS Disk Unlocker anzeigt, anklicken oder antippen Hilfe-Datei zu ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) Kapitel 4: Software-Support 4-54...

  • Seite 205: Ramdisk

    Auswahlpfeil zur Auswahl der Größenzuweisung eines Laufwerknamens für nach rechts bewegen Ihre RAMDisk anklicken oder antippen Zum Aktivieren der Funktion Zum Abschließen der Erstellung des RAMDisk- Dynamic Memory Allocation (Dynamische Speicherzuweisung) Laufwerks anklicken oder Häkchen setzen antippen ASUS RAMPAGE V EXTREME 4-55...

  • Seite 206: Einen Verbindungspunkt Erstellen/Löschen

    So löschen oder formatieren Sie ein bestehendes RAMDisk-Laufwerk: Zum Löschen des bestehenden RAMDisk-Laufwerks anklicken oder antippen Zum Formatieren des bestehenden RAMDisk- Laufwerks anklicken oder antippen Die Formatierungsfunktion ist nur verfügbar, wenn Sie die Funktion Dynamic Memory Allocation (Dynamische Speicherzuweisung) auf Ihrem Laufwerk aktivieren. Einen Verbindungspunkt erstellen/löschen Ein Verbindungspunkt erstellt eine Verbindung, die die Originalinhalte in der RAMDisk abbildet, was Zugriff auf gewünschte Applikationen oder Daten innerhalb des Originaldateiverzeichnisses ermöglicht. Register Junction (Verbindung) zur Erstellung Ihres Verbindungspunktes wählen Zur Auswahl des Ortes Auswahlpfeil zur Auswahl zur Erstellung eines...

  • Seite 207: Sicherungsdateien Synchronisieren

    Sicherungsdateien synchronisieren Nach Erstellung eines Verbindungspunktes erstellt RAMDisk automatisch einen Sicherungsordner im Originalverzeichnis der Datei. Nutzen Sie RAMDisk zur manuellen Synchronisierung von Aktualisierungen mit diesen Sicherungsdateien. Synchronize (Synchronisieren) zum Aktualisieren Ihrer Dateien anklicken oder antippen ASUS RAMPAGE V EXTREME 4-57...

  • Seite 208: Memtweakit

    4.12 MemTweakIt MemTweakIt ermöglicht Ihnen die Anzeige aller Stufen von Speichertimings. Sie können Ihre MemTweakIt-Einstellungen zum Generieren einer Speichereffizienzpunktzahl validieren, die Sie mit anderen Nutzern auf der ROG-Webseite teilen und vergleichen können. MemTweakIt-Funktionen hängen vom Chipsatz am Motherboard ab. Jeder Chipsatz hat andere Optionen. Doppelklicken Sie zur Nutzung von MemTweakIt auf auf dem Desktop. Ein Register zur Konfiguration des Speichertimings anklicken oder antippen Register About (Info) anklicken oder antippen, dann zum Aufrufen der offiziellen ROG-Webseite auf REPUBLIC OF GAMERS klicken Zum Verlassen von MemTweakIt anklicken oder antippen Zur Übernahme Ihrer Einstellungen anklicken oder antippen...

  • Seite 209: Ihre Memtweakit-Einstellungen Validieren Und Speichern

    Starten Sie MemTweakIt und klicken auf Validate (Validieren). Klicken Sie im Manual Mode (Manueller Modus) auf Save Validation File (Validierungsdatei speichern). Geben Sie einen Dateinamen für Ihre Konfigurationsdatei ein und klicken auf Submit (Übernehmen). Klicken oder tippen Sie auf validation webpage (Validierungswebseite). Geben Sie im Fenster MemTweakIt - Validation File Upload (MemTweakIt – Validierungsdateiupload) Ihre ASUS- Kontenkennung und das Kennwort ein. Klicken oder tippen Sie auf Browse (Durchsuchen), machen die gespeicherte .cvf-Datei ausfindig und klicken auf Open (Öffnen). Klicken oder tippen Sie auf Submit (Absenden). Ihre Konfiguration wird auf der MemTweakIt-Startbildschirm. ASUS RAMPAGE V EXTREME 4-59...

  • Seite 210: Rog Cpu-Z

    4.13 ROG CPU-Z Dieses Dienstprogramm sammelt Informationen über die in Ihrem System installierten Hauptgeräte und zeigt diese in einem angepassten ROG-Layout an. ROG CPU-Z präsentiert Ihnen Informationen und Status zu CPU, Motherboard, Arbeitsspeicher, Grafikkarte und anderen in Ihrem System installierten Komponenten. Sie können einen Bericht über Ihre Systeminformationen erstellen und versenden oder auf der CPU-Z-Webseite veröffentlichen. Doppelklicken Sie zur Nutzung von ROG CPU-Z am Desktop auf Kapitel 4: Software-Support 4-60...

  • Seite 211: Rog Connect

    4.14 ROG Connect ROG Connect ermöglicht die Überwachung und Anpassung des lokalen PCs über Ihren externen PC. USB-Verbindung zwischen Ihrem lokalen und externen PC einrichten • Installieren Sie ROG Connect von der mitgelieferten Support-DVD auf dem externen PC, bevor Sie ROG Connect verwenden. • Das ROG Connect-Kabel ist separat erhältlich. • ROG Connect muss zur Nutzung des vollen Funktionsumfangs mit ROG Connect Plus arbeiten. Achten Sie darauf, vor der Benutzung von ROG Connect ROG Connect Plus von der mitgelieferten Support-DVD auf Ihrem lokalen PC zu installieren. Verbinden Sie das ROG Connect-Kabel mit dem lokalen und dem externen PC. Drücken Sie die ROG Connect-Taste und sie leuchtet konstant auf. Zum Aktivieren der Funktion auf die RC TweakIt- Verknüpfung am externen PC doppelklicken RC TweakIt verwenden So verwenden Sie RC TweakIt Nutzen Sie zur Überwachung oder Anpassung Ihres lokalen PCs die Schieber und Schaltflächen. ASUS RAMPAGE V EXTREME 4-61...
  • Seite 212 Klicken Sie zur Anzeige weiterer Optionen auf Function (Funktion). RC Poster RC Poster zeigt den Status des lokalen Systems während des POST. Sie können den Anzeigemodus zwischen String und Code wechseln. RC Remote RC Remote ermöglicht Ihnen die Bedienung Ihres lokalen Systems über das ROG Connect-Kabel. RC Diagram RC Diagram ermöglicht Ihnen die Überwachung und Aufzeichnung Ihres lokalen Systemstatus. Kapitel 4: Software-Support 4-62...

  • Seite 213: Raid Konfigurationen

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS RAMPAGE V EXTREME...

  • Seite 214: Serial Ata-Festplatten Installieren

    5.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an. Verbinden Sie das SATA-Stromkabel mit dem entsprechenden Stromanschluss jedes Laufwerkes.

  • Seite 215: Intel Rapid Storage Technology Option Rom- Dienstprogramm

    Mit den Navigationstasten am unteren Rand des Bildschirms können Sie durch die Menüs bewegen und die Menüop. Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. ASUS RAMPAGE V EXTREME...

  • Seite 216: Erstellen Eines Raid-Sets

    Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 1. Erstellen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: Intel(R) Rapid Storage Technology - Option ROM - v10.5.1.1070 Copyright(C) 2003-10 Intel Corporation. All Rights Reserved. [ CREATE VOLUME MENU ] Name: Volume0 RAID Level: Disks: Strip Size: Capacity:...
  • Seite 217 WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurückzukehren oder <N>, um zum VOLUMEN ERSTELLEN-Menü zurückzukehren. ASUS RAMPAGE V EXTREME...

  • Seite 218: Ein Raid-Set Löschen

    Ein RAID-Set löschen Seien Sie vorsichtig beim Löschen eines RAID-Sets. Alle Daten auf den Festplattenlaufwerken gehen beim Löschvorgang eines RAID-Sets verloren. So löschen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 2. Löschen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: [ DELETE VOLUME MENU ] Name Level Drives Capacity Status...

  • Seite 219: Um Das Intel Rapid Storage Technology Option Rom-Dienstprogramm Zu Verlassen

    Um das Intel Rapid Storage Technology Option ROM-Dienstprogramm zu verlassen: Um das Dienstprogramm zu löschen: Im Hauptmenü, wählen Sie 5. Beenden, und drücken Sie <Enter>. Die folgende Warnmeldung erscheint: [ CONFIRM EXIT ] Are you sure you want to exit? (Y/N): ASUS RAMPAGE V EXTREME...

  • Seite 220: Erstellen Einer Raid-Treiberdiskette Ohne Das Aufrufen Des Betriebssystems

    5.2 Erstellen einer RAID-Treiberdiskette Eine Diskette mit dem RAID-Treiber ist erforderlich, wenn Sie Windows Betriebssysteme auf einem Laufwerk eines RAID-Sets installieren. Das Motherboard besitzt KEINEN Diskettenlaufwerksanschluss. Sie müssen ein USB- Diskettenlaufwerk benutzen, wenn Sie eine SATA RAID-Treiberdiskette erstellen wollen. 5.2.1 Erstellen einer RAID-Treiberdiskette ohne das Aufrufen des Betriebssystems So erstellen Sie eine RAID/SATA-Treiberdiskette, ohne das Betriebssystem zu starten: Starten Sie ihren Computer.

  • Seite 221: Installieren Des Raid-Treibers Während Der Windows-Installation

    RAID und wählen sie den entsprechenden Treiber. Klicken Sie auf OK. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Bevor Sie den RAID-Treiber vom USB-Flashlaufwerk laden, sollten Sie den RAID-Treiber mithilfe eines anderen Computers von der Support-DVD auf den USB-Flashlaufwerk kopieren. ASUS RAMPAGE V EXTREME...
  • Seite 222 Kapitel 5: RAID-Unter 5-10...

  • Seite 223: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS RAMPAGE V EXTREME...

  • Seite 224: Ic: Kanadische Entsprechenserklärung

    IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 225: Fcc Bluetooth Wireless-Konformität

    Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der...
  • Seite 226 Bluetooth Industry Canada Statement Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Cet appareil numérique de la Classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. NCC: Taiwan Wireless Statement Japan RF Equipment Statement KC (RF Equipment) Anhang...

  • Seite 227: Asus Contact Information

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://usa.asus.com Technischer Support Support Fax +1-284-282-0883 Allgemeiner Support +1-812-282-2787 Online-Supprot http://support.asus.com/techserv/techserv.aspx ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online Kontact http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555...
  • Seite 228 Anhang...
  • Seite 229 ASUS RAMPAGE V EXTREME...
