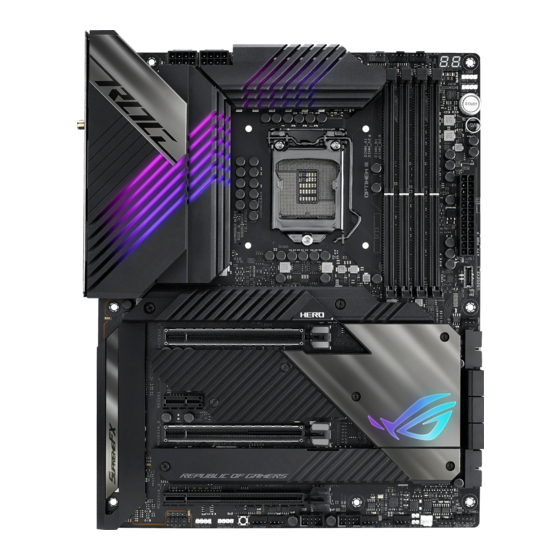

ROG MAXIMUS
XIII HERO

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus ROG MAXIMUS XIII HERO

  • Seite 1 ROG MAXIMUS XIII HERO...
  • Seite 2: Überarbeitete Ausgabe V3 Februar 2021

    (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ......................v Über dieses Handbuch ......................vi ROG MAXIMUS XIII HERO Spezifikationsübersicht ...............vii Anschlüsse mit gemeinsam genutzter Bandbreite .............xiii Verpackungsinhalt ........................xv Installationswerkzeuge und Komponenten .................xvi Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Layout ..................... 1-2 Kapitel 2: Grundinstallation Ihr Computersystem aufbauen ................2-1 2.1.1...
  • Seite 4 Anhang Q-Code-Tabelle ........................A-1 Hinweise ..........................A-5 Garantie ..........................A-12 ASUS Kontaktinformation ....................A-14...
  • Seite 5: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 6: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.
  • Seite 7: Rog Maximus Xiii Hero Spezifikationsübersicht

    Übertragungsrate von DDR4 2666 MHz. * Intel Core™ Prozessoren der 11. Generation unterstützen nativ 3200/2933/2800/2666/2400/2133. * Schauen Sie unter www.asus.com für die Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. 1 x HDMI 2.0** 2 x Intel Thunderbolt™ 4-Anschlüsse (USB Typ-C) unterstützen DisplayPort 1.4- und Thunderbolt™-Videoausgabe***...
  • Seite 8 ROG MAXIMUS XIII HERO Spezifikationsübersicht Insgesamt werden 4 x M.2 Steckplätze und 6 x SATA 6 Gb/s Anschlüsse unterstützt Intel Prozessoren der 11. und 10. Generation M.2_1 Steckplatz (Key M), Typ 2242/2260/2280/22110 - Nur Intel Core™ Prozessoren der 11. Generation unterstützen den PCIe 4.0 x4-Modus.
  • Seite 9: Audioausstattung

    ROG MAXIMUS XIII HERO Spezifikationsübersicht ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 - Impedanzerfassung für die vorderen und hinteren Kopfhörerausgänge - Unterstützt Jack-Detection (Buchsenerkennung), Multistreaming, Frontblenden-Jack-Retasking (Buchsenneubelegung) - Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und 113 dB SNR Aufnahmeeingang - Unterstützt bis zu 32-Bit/192 kHz Wiedergabe*...
  • Seite 10 ROG MAXIMUS XIII HERO Spezifikationsübersicht 1 x USB 3.2 (Gen2x2) Anschluss (unterstützt USB Typ-C) 2 x USB 3.2 (Gen1) Header unterstützen zusätzliche 4 USB 3.2 (Gen1) Anschlüsse 2 x USB 2.0 Header unterstützen zusätzliche 4 USB 2.0 Anschlüsse Sonstiges 3 x Ansteuerbare AURA Gen2-Header...
  • Seite 11 - AURA RGB Header - Ansteuerbare (Gen2) RGB-Header Sonderfunktionen ASUS HYDRANODE - 3 x Gehäuselüfterunterstützung* (CHA_FAN1P, CHA_FAN2P, CHA_FAN3P) * Besuchen Sie die ASUS-Webseite für die neueste Kompatibilitätsliste. Exklusive ROG-Software - Mem Tweakit - RAMCache III - ROG CPU-Z - GameFirst VI...
  • Seite 12 ASUS Webseite nach den neuesten Spezifikationen. • MyASUS bietet Ihnen eine Vielzahl von Support-Funktionen, z. B. Unterstützung bei der Fehlerbehebung, Optimierung der Produktleistung, Integration der ASUS-Software und Erstellung von Wiederherstellungsdatenträgern. Bitte scannen Sie den QR-Code, um die Installationsanleitung und FAQ (Häufig gestellte Fragen) zu erhalten.
  • Seite 13: Anschlüsse Mit Gemeinsam Genutzter Bandbreite

    Anschlüsse mit gemeinsam genutzter Bandbreite Konfiguration PCIEX16_1 PCIEX16_2 M.2_1 M.2_2 Konfiguration PCIEX16_3 SATA6G_12 SATA6G_34 Konfiguration M.2_4 SATA6G_56 xiii...
  • Seite 14 • PCIEX16_3 teilt die Bandbreite mit SATA6G_12 und SATA6G_34. Wenn PCIEX16_3 bestückt ist, werden SATA6G_12 und SATA6G_34 deaktiviert. • Wenn PCIEX16_3 standardmäßig im x2 Modus ausgeführt wird, ist SATA6G_34 deaktiviert. • Wenn PCIEX16_3 im x4 Modus ausgeführt wird, sind sowohl SATA6G_12 als auch SATA6G_34 deaktiviert.
  • Seite 15: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG MAXIMUS XIII HERO Motherboard 1 x ARGB RGB-Verlängerungskabel Kabel 1 x RGB-Verlängerungskabel 4 x SATA 6 Gb/s Kabel 1 x bewegliche ASUS WLAN-Antenne 1 x M.2 SSD Schraubenpaket 1 x Q-Connector 1 x ROG Schlüsselanhänger...
  • Seite 16: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1200 CPU CPU-Lüfter, kompatibel mit Intel LGA 1200 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten.
  • Seite 17: Produkteinführung

    Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG MAXIMUS XIII HERO...
  • Seite 18: Motherboard-Layout

    Motherboard-Layout Kapitel 1: Produkteinführung...
  • Seite 19 1-18 15. Frontblenden-Audio-Header 1-19 16. ReTry-Taste 1-19 17. Start-Schaltfläche 1-20 18. System-Panel-Header 1-21 19. Thermischer Sensor-Header 1-22 20. TPM-Header 1-23 21. Q-Code LED 1-24 22. Q-LEDs 1-25 23. Speichergeräteaktivitäts-LED 1-25 24. LED für 8-poligen Stromstecker 1-26 ROG MAXIMUS XIII HERO...
  • Seite 20: Cpu-Sockel

    übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird.
  • Seite 21: Dimm-Steckplätze

    Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG MAXIMUS XIII HERO...
  • Seite 22 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
  • Seite 23: Erweiterungssteckplätze

    Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. In den folgenden Tabellen finden Sie die empfohlene VGA-Konfiguration und Hyper M.2- Konfiguration. ROG MAXIMUS XIII HERO...
  • Seite 24: Empfohlene Vga-Konfiguration

    Empfohlene VGA-Konfiguration Steckplatzbeschreibung Einzel VGA Dual VGA Dreifache VGA PCIe 4.0 x16_1 PCIe 4.0 x16_2 PCIe 4.0 x16_3 • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den SLI-Modus verwenden. • Stellen Sie sicher, dass Sie die 8-poligen Stromstecker anschließen, wenn Sie den SLI-Modus verwenden.
  • Seite 25: Lüfter- Und Pumpen-Header

    Lüfter- und Pumpen-Header Die Lüfter- und Pumpen-Header ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu verbinden. Die ASUS HYDRANODE-Funktion ist verfügbar, wenn ein ASUS HYDRANODE-Lüfter mit einem ASUS HYDRANODE-Lüfteranschluss verbunden ist. • Vergessen Sie NICHT, die Lüfterkabel mit den Lüfter-Headern zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten...
  • Seite 26: Flüssigkeitskühlungssystem-Header

    Header Max. Max. Standard- Gemeinsame Stromstärke Leistung geschwindigkeit Steuerung CPU_FAN Q-Fan-gesteuert CPU_OPT Q-Fan-gesteuert CHA_FAN1P Q-Fan-gesteuert CHA_FAN2P Q-Fan-gesteuert CHA_FAN3P Q-Fan-gesteuert AIO_PUMP Volle Geschwindigkeit W_PUMP+ Volle Geschwindigkeit H_AMP Q-Fan-gesteuert Flüssigkeitskühlungssystem-Header Die Flüssigkeitskühlungssystem-Header ermöglichen Ihnen, Sensoren zur Überwachung der Temperatur und Durchflussleistung Ihres Flüssigkeitskühlungssystems zu verbinden. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren.
  • Seite 27: Stromanschlüsse

    Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. ROG MAXIMUS XIII HERO 1-11...
  • Seite 28: M.2-Steckplatz

    M.2-Steckplatz Der M.2-Steckplatz ermöglicht Ihnen, M.2-Geräte zu installieren, z. B. M.2 SSD-Module. • Intel Core™ Prozessoren der 11. Generation: - Der M.2_1 unterstützt das PCIE 4.0 x4 Modus M Key Design sowie PCIe-Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. - Der M.2_2 unterstützt das PCIE 4.0 x4 Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280.
  • Seite 29: Sata 6Gb/S Anschluss

    Modus auf [Intel RST Premium with Intel Optane System Acceleration (RAID)]. • Wenn M.2_4 bestückt ist, wird SATA6G_56 deaktiviert. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können • die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. ROG MAXIMUS XIII HERO 1-13...
  • Seite 30: Usb 3.2 (Gen2X2) Typ-C Frontblendenanschluss

    USB 3.2 (Gen2x2) Typ-C Frontblendenanschluss Der USB 3.2 (Gen2x2) Typ-C-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen2x2) Typ-C-Modul für zusätzliche USB 3.2 (Gen2x2)-Anschlüsse an der Frontblende zu verbinden. Der USB 3.2 (Gen2x2) Typ-C-Anschluss bietet Datenübertragungsgeschwindigkeiten bis zu 20 Gb/s. Das USB 3.2 (Gen2x2) Typ-C-Modul muss separat erworben werden. USB 3.2 (Gen1)-Header Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden.
  • Seite 31: Usb 2.0-Header

    Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. ROG MAXIMUS XIII HERO 1-15...
  • Seite 32: Ansteuerbarer Aura (Gen2)-Header

    Ansteuerbarer AURA (Gen2)-Header Der ansteuerbare (Gen2) Header ermöglicht Ihnen, einzeln ansteuerbare RGB WS2812B LED- Leisten oder WS2812B-basierte LED-Leisten zu verbinden. Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/Data/ Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen maximal 500 LEDs bedienen.
  • Seite 33: Aura Rgb-Header

    RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die LED-Leiste muss separat erworben werden. ROG MAXIMUS XIII HERO 1-17...
  • Seite 34: Flexkey-Taste

    FlexKey-Taste (Reset) Drücken Sie die FlexKey-Taste, um das System neu zu starten. Sie können die Taste auch konfigurieren und ihr eine Schnellzugriffsfunktion zuweisen, z. B. das Aktivieren von Safe Boot oder das Ein- oder Ausschalten der Aura-Beleuchtung. Diese Taste ist standardmäßig auf [Reset] eingestellt. Sie können dieser Taste in den BIOS- Einstellungen eine andere Funktion zuweisen.
  • Seite 35: Frontblenden-Audio-Header

    Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Drücken Sie diese Taste, um einen Systemneustart zu erzwingen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden. ROG MAXIMUS XIII HERO 1-19...
  • Seite 36: Start-Schaltfläche

    Start-Schaltfläche Drücken Sie die Starttaste, um das System einzuschalten oder in den Ruhezustand oder Soft- Off-Modus zu versetzen (je nach den Einstellungen des Betriebssystems). Die Taste leuchtet auch auf, wenn das System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die Motherboardkomponenten entfernen oder installieren.
  • Seite 37: System-Panel-Header

    Soft-Off-Modus zu versetzen (je nach den Einstellungen des Betriebssystems). • Header für die Reset-Taste (RESET) Der 2-polige Header ermöglicht Ihnen, die am Gehäuse befestigte Reset-Taste zu verbinden. Drücken Sie die Reset-Taste, um das System neu zu starten. ROG MAXIMUS XIII HERO 1-21...
  • Seite 38: Thermischer Sensor-Header

    Thermischer Sensor-Header Der Header für thermische Sensoren ermöglicht Ihnen, einen Sensor zur Überwachung der Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden. Schließen Sie den thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente des Motherboards, um die Temperatur zu messen.
  • Seite 39: Tpm-Header

    Über den TPM-Header können Sie ein TPM-Modul anschließen, in dem Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher gespeichert werden. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. ROG MAXIMUS XIII HERO 1-23...
  • Seite 40: Q-Code Led

    Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. • Die Q-Code LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. •...
  • Seite 41: Q-Leds

    Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. Speichergeräteaktivitäts-LED Die Speichergeräteaktivitäts-LED leuchtet oder blinkt, wenn vom Speichergerät oder von der Speichergerätezusatzkarte Daten gelesen oder darauf geschrieben werden. ROG MAXIMUS XIII HERO 1-25...
  • Seite 42: Led Für 8-Poligen Stromstecker

    LED für 8-poligen Stromstecker Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker nicht angeschlossen ist. Kapitel 1: Produkteinführung 1-26...
  • Seite 43: Kapitel 2: Grundinstallation

    Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1200 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1155, LGA1156, und LGA1151 Sockel entworfene CPU auf dem LGA1200 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. ROG MAXIMUS XIII HERO...
  • Seite 44 Kapitel 2: Grundinstallation...
  • Seite 45: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter ROG MAXIMUS XIII HERO...
  • Seite 46: So Installieren Sie Einen Aio-Kühler

    So installieren Sie einen AIO-Kühler Wenn Sie einen AiO-Kühler installieren möchten, empfehlen wir Ihnen, den AiO-Kühler nach der Installation des Motherboards in das Gehäuse zu installieren. W_PUMP+ / AIO_PUMP CPU_FAN CPU_OPT Kapitel 2: Grundinstallation...
  • Seite 47: Dimm Installation

    2.1.3 DIMM Installation So entfernen Sie ein DIMM ROG MAXIMUS XIII HERO...
  • Seite 48: Installation

    2.1.4 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. • Die Abbildungen zeigen nur die Installationsschritte für einen einzelnen M.2 Steckplatz. Die Schritte sind für die anderen M.2 Steckplätze gleich, wenn Sie ein M.2 in einem anderen M.2 Steckplatz installieren möchten. •...
  • Seite 49 (optional) Entfernen Sie die schwarze Schraube, falls in dem Schraubenloch der M.2- Steckplatzlänge, in das Sie Ihr M.2 installieren möchten, eine schwarze Schraube eingesetzt ist. ROG MAXIMUS XIII HERO...
  • Seite 50 Entfernen Sie die Schraube des lösbaren Schraubensockels vom M.2 Steckplatz, in dem Sie ein M.2 installieren möchten. Entfernen Sie den lösbaren Schraubensockel. Der lösbare Schraubensockel und die Schraube für das M.2_2 werden mitgeliefert. Bitte überspringen Sie die Schritte 4 und 5, wenn Sie ein M.2 im M.2_2 installieren möchten. Schraube des lösbaren Schraubensockels Lösbarer Schraubensockel Kapitel 2: Grundinstallation...
  • Seite 51 Installieren Sie den lösbaren Schraubensockel am Schraubenloch der passenden M.2-Länge, in dem Sie Ihr M.2 installieren möchten. Entfernen Sie die Schutzfolie vom Wärmeleitpad. ROG MAXIMUS XIII HERO...
  • Seite 52 Installieren Sie Ihr M.2 im M.2 Steckplatz. Befestigen Sie Ihr M.2 mit der zuvor entfernten Schraube des lösbaren Schraubensockels. Kapitel 2: Grundinstallation 2-10...
  • Seite 53 Entfernen Sie die Schutzfolie von den Wärmeleitpads auf der Unterseite des Kühlkörpers. Setzen Sie den Kühlkörper ein. Befestigen Sie den Kühlkörper mit den zuvor entfernten Schrauben. ROG MAXIMUS XIII HERO 2-11...
  • Seite 54 So installieren Sie ein M.2 in der maximalen Länge, die der M.2 Steckplatz unterstützt: • Für M.2_1: Typ 22110 M.2 Für M.2_2: Typ 2280 M.2 Entfernen Sie die Schrauben vom Kühlkörper für die M.2_1 und M.2_2 Steckplätze. Entfernen Sie den Kühlkörper. Kapitel 2: Grundinstallation 2-12...
  • Seite 55 Entfernen Sie den lösbaren Schraubensockel. Der lösbare Schraubensockel und die Schraube für das M.2_2 werden mitgeliefert. Bitte überspringen Sie die Schritte 3 und 4, wenn Sie ein M.2 im M.2_2 installieren möchten. Schraube des lösbaren Schraubensockels Lösbarer Schraubensockel ROG MAXIMUS XIII HERO 2-13...
  • Seite 56 Entfernen Sie die Schutzfolie vom Wärmeleitpad. Installieren Sie Ihr M.2 im M.2 Steckplatz. Kapitel 2: Grundinstallation 2-14...
  • Seite 57 Entfernen Sie die Schutzfolie von den Wärmeleitpads auf der Unterseite des Kühlkörpers. Setzen Sie den Kühlkörper ein. Befestigen Sie den Kühlkörper mit den zuvor entfernten Schrauben. ROG MAXIMUS XIII HERO 2-15...
  • Seite 58: Motherboard Installation

    2.1.5 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen.
  • Seite 59: Atx-Netzanschluss

    2.1.6 ATX-Netzanschluss ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. ROG MAXIMUS XIII HERO 2-17...
  • Seite 60: Sata-Geräteanschlüsse

    2.1.7 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation 2-18...
  • Seite 61: E/A-Anschlüsse Auf Der Frontseite

    2.1.8 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS So installieren Sie den USB 3.2 (Gen2x2) Q-Connector Typ-C-Anschluss USB 3.2 (Gen2x2) Typ-C Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.2 (Gen1) So installieren Sie den USB 2.0...
  • Seite 62: Erweiterungskarten Installieren

    2.1.9 Erweiterungskarten installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren Kapitel 2: Grundinstallation 2-20...
  • Seite 63: 2.1.10 Installation Der Beweglichen Wlan-Antenne

    2.1.10 Installation der beweglichen WLAN-Antenne Bewegliche ASUS WLAN-Antenne installieren Schließen Sie die mitgelieferte bewegliche ASUS WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die bewegliche ASUS WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist.
  • Seite 64: Bios Update Utility

    Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei manuell in M13H.CAP um oder starten Sie die Anwendung BIOSRenamer.exe, um die Datei automatisch umzubenennen.
  • Seite 65 Weitere Informationen zur Verwendung der BIOS FlashBack™-Funktion finden Sie unter https://www.asus.com/support/ oder durch Scannen des unteren QR-Codes. ROG MAXIMUS XIII HERO 2-23...
  • Seite 66: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.3.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse CMOS Löschen-Schalter (CLR_CMOS). Drücken Sie diese Taste, um die BIOS- Setupinformationen zu löschen, wenn das System wegen Übertaktung hängt. USB 2.0 Anschlüsse 11 und 12 Intel I225-V 2,5 Gb Ethernet-Anschlüsse* USB 3.2 (Gen2) Typ-A-Anschlüsse 3, 4, 5 und 6 (von unten nach oben) BIOS Flashback-Taste HDMI™-Anschluss Intel Wi-Fi 6E, Bluetooth V5.2...
  • Seite 67: Audio E/A-Anschlüsse

    Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mikrofoneingang Mikrofoneingang Mikrofoneingang Mikrofoneingang Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher 2.3.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons ROG MAXIMUS XIII HERO 2-25...
  • Seite 68 Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern Kapitel 2: Grundinstallation 2-26...
  • Seite 69 Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern ROG MAXIMUS XIII HERO 2-27...
  • Seite 70: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Überwachen Externe Speichergeräte (fangen Sie mit dem letzten Gerät in der Kette an)
  • Seite 71: Kennenlernen Des Bios-

    Weitere Informationen zu BIOS- und RAID-Konfigurationen finden Sie unter www.asus.com/support. Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.
  • Seite 72: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On- Self-Test (POST).
  • Seite 73: Asus Ez Flash 3

    ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...
  • Seite 74: Asus Crashfree Bios 3

    Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in asus.cap oder M13H.cap um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an.
  • Seite 75: Raid Konfigurationen

    RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine...
  • Seite 76 Kapitel 3: BIOS-Setup...
  • Seite 77: Anhang

    CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes (Fortsetzung auf der nächsten Seite) ROG MAXIMUS XIII HERO...
  • Seite 78 Q-Code-Tabelle Code Beschreibung S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC –...
  • Seite 79 Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset (Fortsetzung auf der nächsten Seite) ROG MAXIMUS XIII HERO...
  • Seite 80 Q-Code-Tabelle Code Beschreibung USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden...
  • Seite 81: Informationen Zur Fcc-Konformität

    Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Identifikation des gefertigten Produkts: Intel Wi-Fi 6E AX210 Identifikation der modularen Komponenten in der Baugruppe: Modellname: Intel Wi-Fi 6E AX210 FCC ID: PD9AX210NG Dieses Gerät entspricht Teil 15 der FCC-Vorschriften.
  • Seite 82: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 83 Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents. ROG MAXIMUS XIII HERO...
