6. CPU-, Gehäuse- und Netzteillüfteranschlüsse CPU-, Gehäuse- und Netzteillüfteranschlüsse

(4-pol. CPU_FAN; 3-pol. CHA_FAN1; 3-pol. PWR_FAN)

Die Lüfteranschlüsse unterstützen Lüfter mit 350 mA - 2000 mA (24W max.)
oder insgesamt 1 A - 7 A (84 W max.) mit +12V. Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes
Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!
M3N-H/HDMI

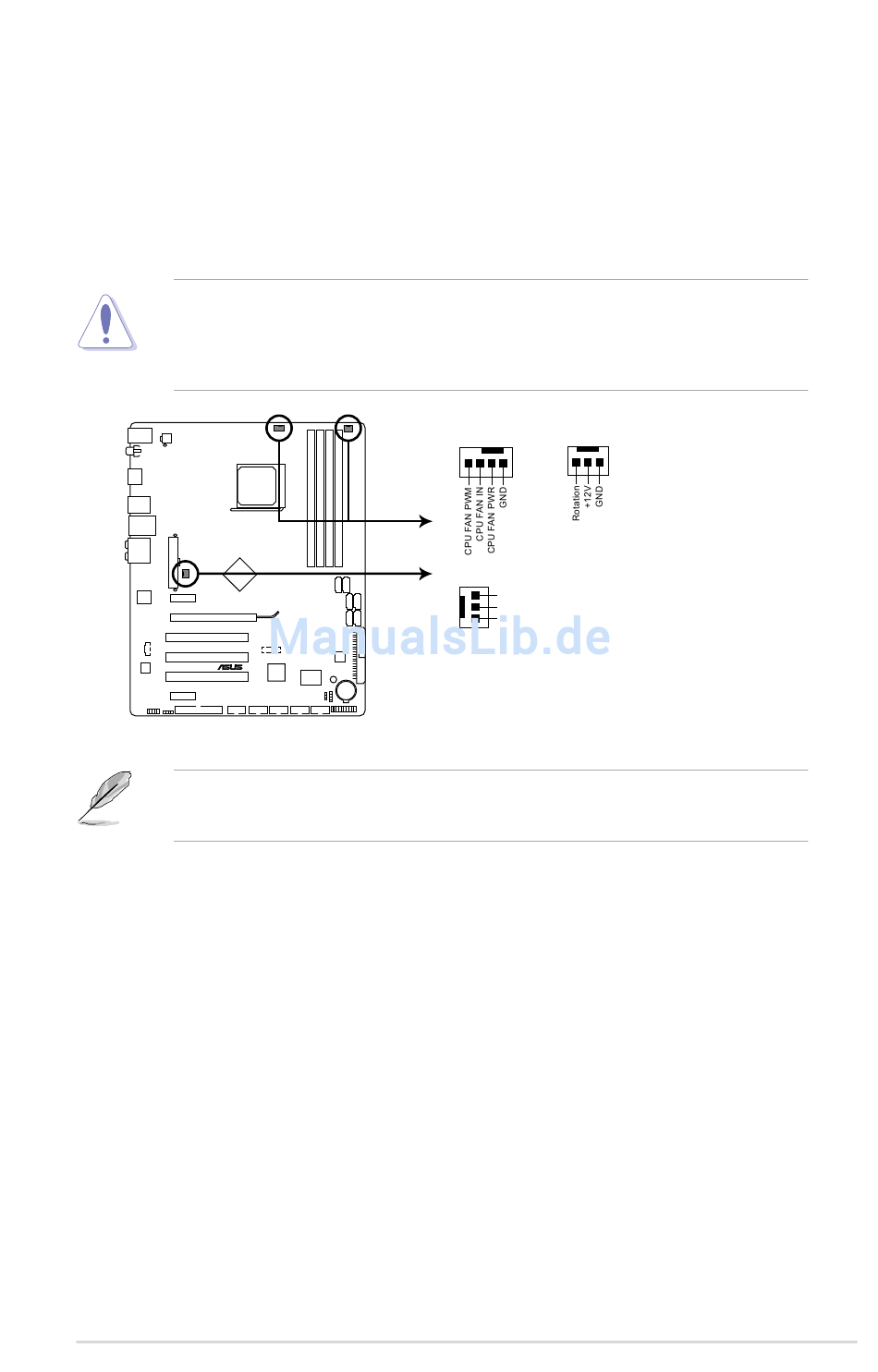

M3N-H/HDMI Lüfteranschlüsse
M3N-H/HDMI Fan connectors
Nur die Anschlüsse CPU_FAN und CHA_FAN 1 unterstützen die ASUS Q
FAN2-Funktion.
ASUS M3N-H/HDMI
1 A - 7 A (84 W max.) mit +12V. Verbinden Sie die Lüfterkabel
®
CPU_FAN und CHA_FAN 1 unterstützen die ASUS Q
350 mA - 2000 mA (24W max.)
Verbinden Sie die Lüfterkabel
CPU_FAN PWR_FAN
CHA_FAN1
GND
+12V
Rotation
unterstützen die ASUS Q
2-29
