Asus ROG MAXIMUS XI GENE Handbuch

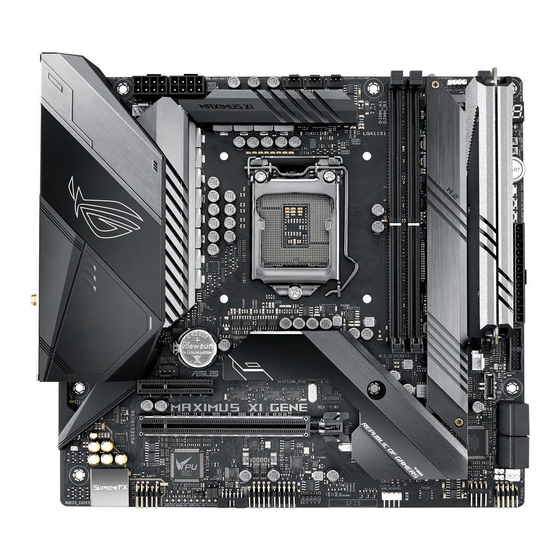

Asus ROG MAXIMUS XI GENE Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ROG
MAXIMUS
XI GENE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG MAXIMUS XI GENE

Inhaltszusammenfassung für Asus ROG MAXIMUS XI GENE

  • Seite 1 MAXIMUS XI GENE...

  • Seite 2: Erste Ausgabe August 2018

    Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii ROG MAXIMUS XI GENE Spezifikationsübersicht ..........ix Verpackungsinhalt ....................xiv Installationswerkzeuge und Komponenten ............xv Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3...
  • Seite 4 3.6.13 SMART-Informationen zu Festplatte/SSD ........ 3-20 Überwachungsmenü ................3-21 Boot Menü....................3-21 Tools-Menü ....................3-23 3.9.1 ASUS EZ Flash 3 Utility ............3-23 3.9.2 ASUS Sicheres Löschen ............3-24 3.9.3 ASUS Benutzerprofil ..............3-25 3.9.4 ROG OC Panel H-Key Configure (ROG-OC-Panel-H-Key konfigurieren) ................
  • Seite 5 3.10 Exit Menü ....................3-27 3.11 Aktualisieren des BIOS................3-28 3.11.1 EZ Update ................. 3-28 3.11.2 ASUS EZ Flash 3 ..............3-29 3.11.3 ASUS CrashFree BIOS 3 ............3-31 Kapitel 4: RAID-Support RAID Konfigurationen................4-1 4.1.1 RAID Definitionen................ 4-1 Anhang Q-Code-Tabelle ......................

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

  • Seite 9: Rog Maximus Xi Gene Spezifikationsübersicht

    Turbo Boost Technologie 2.0* ® * Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig ® vom CPU-Typ ** Siehe www.asus.com für die CPU Support-Liste Intel Z390 Chipsatz Chipsatz ® 2 x DIMM, max. 64* GB DDR4 4600+ (Übertaktung) / 4500 (Übertaktung) / 4400 (Übertaktung) / 4266 (Übertaktung) / 4133...
  • Seite 10 ROG MAXIMUS XI GENE Spezifikationsübersicht Intel I219-V-Gigabit-LAN - Dual-Verbindung zwischen dem ® integrierten Media Access Controller (MAC) und Physical Layer (PHY) LANGuard-Überspannungsschutz Intel Wireless-AC 9560 ® 2 x 2 WLAN mit MU-MIMO 802.11 a/b/g/n/ac unterstützt Dual- Frequenzband 2,4/5 GHz WLAN & Bluetooth Unterstützt die Kanalbandbreite: HT20/HT40/HT80/HT160.
  • Seite 11 ROG MAXIMUS XI GENE Spezifikationsübersicht Extreme Engine Digi+ - MicroFine Legierungsdrossel - NexFET MOSFETs - 10K Schwarz-Metallic Kondensatoren System zur Kondenswassererkennung ROG DIMM.2 Erweiterungskarte mit zwei M.2 Steckplätzen ProbeIt Starttaste Reset-Taste Retry-Taste Sicherer-Start-Taste CMOS-Löschen-Taste ROG-Sonderfunktionen MemOK!2 Schalter LN2-Modus-Jumper Langsam-Modus-Schalter Pause-Schalter...
  • Seite 12 ROG MAXIMUS XI GENE Spezifikationsübersicht 1 x CMOS-löschen-Taste 1 x USB BIOS-Flashback Taste 1 x PS/2 Kombianschluss 1 x HDMI 1.4b 2 x USB 2.0 Anschlüsse Rückseite E/A- Anschlüsse 1 x Anti-surge LAN (RJ-45) Anschluss 2 x USB 3.1 (Gen1) Anschlüsse [blau] 4 x USB 3.1 (Gen2) Anschlüsse (3 x Typ-A [rot] und 1 x Typ-C™...

  • Seite 13: Handhabbarkeit

    Daemon Tools Software WinRAR Unterstützte Windows 10, 64-bit Betriebssysteme Micro ATX Formfaktor: 9,6 Zoll x 8,9 Zoll (24,4 cm x 22,6 cm) Formfaktor Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen. xiii...

  • Seite 14: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. 1 x ROG MAXIMUS XI GENE Motherboard Motherboard 1 x 2-in-1 SATA 6 Gb/s Kabel Kabel 1 x Verlängerungskabel für RGB-Leisten (80 cm) 1 x bewegliche 2x2-Dualband-WLAN-Antenne 1 x Q-Connector 1 x ROG DIMM.2 mit Kühlkörper...

  • Seite 15: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel LGA1151 CPU ® Intel LGA1151 kompatible CPU Lüfter ® Philips (Kreuz)-Schraubenzieher SATA Festplattenlaufwerk PC Gehäuse DIMM 1 Tüte mit Schrauben Netzteil SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 17: Kapitel 1: Produkteinführung

    Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG MAXIMUS XI GENE...

  • Seite 18: Motherboard-Layout

    1.1.2 Motherboard-Layout Weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse finden Sie in den Abschnitten 1.1.9 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...

  • Seite 19: Ausstattungsinhalt

    19. Intel Z390 Serielle ATA 6.0 Gb/s Anschlüsse (7-poliger SATA6G_1-4) ® 1-17 20. Wasser-Herein-, Wasser-Heraus- und Wasserfluss-Anschlüsse (2-polig 1-23 W_IN2; 2-polig W_OUT2; 3-polig W_FLOW2) 21. System Panel Anschlüsse (10-1-poliger F_PANEL) 1-26 22. 80 Licht-Jumper (3-poliger 80_LIGHT) 1-12 23. Motherboard Lichtleisten-Jumper (3-poliger MB_LIGHT_BAR) 1-13 24. USB 2.0 Anschlüsse (10-1-polig USBE34, USBE56) 1-20 25. Node Anschluss (12-1-polig NODE) 1-24 26. ProbeIt 1-28 27. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-18 28. Frontblenden Audioanschluss (10-1-polig AAFP) 1-18 29. LED Anschlüsse (8-polig LED_CON1) 1-20 ROG MAXIMUS XI GENE...

  • Seite 20: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Dieses Motherboard unterstützt den Intel Sockel 1151 für die 9000er Serie, 8. Generation ® Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren mit integriertem Speicher und PCI- Express-Controllern zur Unterstützung von Dual-Channel (2 DIMM) DDR4 Speicher und 16 PCI Express 3.0/2.0-Lanes. Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1150, LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel. • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...

  • Seite 21: Systemspeicher

    1.1.4 Systemspeicher Das Motherboard ist mit zwei (2) Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG MAXIMUS XI GENE...
  • Seite 22 Speicherkonfigurationen Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Sockeln installieren. Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. Kapitel 1: Produkteinführung...

  • Seite 23: Erweiterungssteckplätze

    1.1.5 Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 3.0 x4 Steckplatz PCIe 3.0 x16/x8 Steckplatz ROG MAXIMUS XI GENE...

  • Seite 24: Onboard-Tasten Und Schalter

    1.1.6 Onboard-Tasten und Schalter Die Onboard-Tasten und Schalter ermöglichen Ihnen die Feineinstellung der Leistung, während der an einem offenen System oder einem Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern. Einschalttaste (START) Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System Einschalten oder Aufwecken können. Die Taste leuchtet auch auf, wenn das System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die Motherboardkomponenten entfernen oder installieren. RESET-Taste (RESET) Drücken Sie die Reset-Taste, um das System neu zu starten. Kapitel 1: Produkteinführung...
  • Seite 25 Während des Einstellungsvorgangs lädt und testet das System Probeprofile. Das System benötigt für den Test einer Gruppe von Profilen ca. 30 Sekunden. Falls der Test fehlschlägt, startet das System neu und testet die nächste Gruppe an Profilen. Das System wird während des Testens mehrere Male neu gestartet. Sobald das System den Testvorgang abgeschlossen hat, wird die Mem_LED deaktiviert. Bitte tun Sie nichts, bevor die Mem_LED ausgeschaltet ist. • Aufgrund der Speichereinstellungsanforderungen startet das System automatisch neu, nachdem jedes Profil getestet wurde. Falls die installierten DIMMs nach dem kompletten Einstellungsvorgang immer noch nicht gestartet werden können und die Mem_LED ausgeschaltet ist, schauen Sie bitte in den Q-Code-LED- und Q-Code- Tabellen für weitere Informationen über den Fehler. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der Speichereinstellung fort. Um die Speichereinstellung zu beenden, schalten Sie den Computer aus und trennen Sie das Netzkabel für etwa 5 bis 10 Sekunden. Setzen Sie dann den MemOK! II Schalter auf 'deaktiviert'. • Tauschen Sie die DIMMs durch Modelle aus, die in der Liste qualifizierter Händler von Speichermodulen unter www.asus.com empfohlen werden. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK! II-Funktion benutzt haben, die neueste BIOS-Version unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. ROG MAXIMUS XI GENE...
  • Seite 26 Sicherer-Start-Taste (SAFE_BOOT) Die Sicherer-Start-Taste kann jederzeit gedrückt werden, wenn ein Systemneustart im abgesicherten BIOS-Modus erzwungen werden soll. Diese Taste wendet vorübergehend sichere Einstellungen auf das BIOS an, während jegliche übertakteten Einstellungen beibehalten werden, sodass Sie die Einstellungen ändern können, die den Startfehler verursachen. Nutzen Sie diese Taste bei Übertaktung oder Optimierung der Einstellungen Ihres Systems. ReTry-Taste (RETRY_BUTTON) Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Bei Betätigung wird ein Systemneustart erzwungen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden. 1-10 Kapitel 1: Produkteinführung...
  • Seite 27 Langsam-Modus-Schalter (SLOW_MODE) Der Langsam-Modus kommt während des LN2-Benchings zum Einsatz. Das System kann bei der Verwendung einer extremen Übertaktung abstürzen, da die CPU instabil werden kann. Die Aktivierung des Langsam-Modus verringert die Prozessorfrequenz und stabilisiert das System. Wer gern übertaktet, kann die Übertaktungsdaten im Auge behalten. Pause-Schalter (PAUSE) Mit dem Pause-Schalter können Sie das Kühlsystem auf Hardware-Ebene stoppen, so dass Sie Ihre Systemeinstellungen bei starker Übertaktung anpassen können. ROG MAXIMUS XI GENE 1-11...

  • Seite 28: Jumper

    1.1.7 Jumper LN2-Modus-Jumper (3-polig, LN2_MODE) Wenn der LN2-Modus aktiviert ist, wird das ROG-Motherboard zur Lösung des Kaltstartfehlers während des POST und zur Unterstützung eines erfolgreichen Systemstarts optimiert. 80 Licht-Jumper (3-poliger 80_LIGHT) Mit diesem Jumper können Sie die integrierte Q-CODE LED aktivieren oder deaktivieren. 1-12 Kapitel 1: Produkteinführung...
  • Seite 29 Motherboard Lichtleisten-Jumper (3-poliger MB_LIGHT_BAR) Mit diesem Jumper können Sie die Hintergrundbeleuchtung des Motherboards aktivieren oder deaktivieren. ROG MAXIMUS XI GENE 1-13...

  • Seite 30: Onboard Leds

    1.1.8 Onboard LEDs Q LED (BOOT, VGA, DRAM, CPU) Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. LEDs zur Kondenswassererkennung Diese LEDs leuchten auf, wenn Kondenswasser auf den entsprechenden kritischen Schlüsselkomponenten (CPU, DRAM und PCIE) erkannt wird. Dieses benutzerfreundliche Design hilft Ihnen, schnell mögliche Schäden zu ermitteln, die durch Kondenswasser verursacht werden. 1-14 Kapitel 1: Produkteinführung...
  • Seite 31 Festplatten-LED (HD_LED) Die Festplatten-LED dient der Anzeige der Festplattenaktivität. Sie blinkt, wenn Daten auf die Festplatte geschrieben oder von ihr gelesen werden. Die LED leuchtet nicht, wenn keine Festplatte mit dem Motherboard verbunden ist oder die Festplatte nicht funktioniert. Speicher-LED (Mem_LED) Die Mem_LED leuchtet dauerhaft, während die MemOK! II-Funktion verwendet wird. Wenn die neuen Tests abgeschlossen sind, wird die Mem_LED ausgeschaltet. ROG MAXIMUS XI GENE 1-15...
  • Seite 32 Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. • Die Q-Code LED zeigt die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. • Entnehmen Sie bitte der Q-Code-Tabelle im Anhang weitere Einzelheiten. 1-16 Kapitel 1: Produkteinführung...

  • Seite 33: Interne Anschlüsse

    Z390 Serielle ATA 6.0 Gb/s Anschlüsse (7-poliger SATA6G_1-4) ® Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Falls Sie serielle ATA-Festplatten installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit der Intel Rapid Storage Technologie über den integrierten Intel ® ® Z390-Chipsatz erstellen. • Diese Anschlüsse sind auf [AHCI] standardmäßig eingestellt. Wenn Sie beabsichtigen, ein Serial-ATA-RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie in BIOS das RST Premium With Intel Optane System Element SATA-Modusauswahl auf [Intel ® ® Acceleration (RAID)]. • Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID- Konfigurationshandbuch unter https://www.asus.com/support. ROG MAXIMUS XI GENE 1-17...
  • Seite 34 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden- Audio-E/A-Modul-Kabels mit diesem Anschluss. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. 1-18 Kapitel 1: Produkteinführung...
  • Seite 35 USB 3.1 (Gen2) Frontblendenanschluss (U31G2_3) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen2)-Modul für zusätzliche USB 3.1 (Gen2)-Anschlüsse zu verbinden. Die neueste USB 3.1 (Gen2) Anschlussfähigkeit bietet Datenübertragungsgeschwindigkeiten bis zu 10 Gb/s. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_78) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1) Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. Das USB 3.1 (Gen1)-Modul muss separat erworben werden. ROG MAXIMUS XI GENE 1-19...
  • Seite 36 USB 2.0 Anschlüsse (10-1-polig USBE34, USBE56) Diese Stecker sind für USB 2.0 Anschlüsse. Schließen Sie das USB-Modul-Kabel an diesen Anschlüssen an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. LED-Anschluss (8-polig LED_CON1) Dieser LED-Anschluss dient dazu, LED-Leisten an Ihrer E/A Rückwandabdeckung zu befestigen. 1-20 Kapitel 1: Produkteinführung...
  • Seite 37 AURA RGB Header (4-polig RGB_HEADER1-2) Diese Anschlüsse sind für die RGB LED-Leisten vorgesehen. Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leiste muss separat erworben werden. ROG MAXIMUS XI GENE 1-21...
  • Seite 38 Lüfter- und Pumpenanschlüsse (4-polig CPU_FAN; 4-polig CPU_OPT; 4-polig FS_FAN1-2; CHA_FAN; 4-polig AIO_PUMP; 4-polig W_PUMP+) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass das 4-polige CPU-Lüfterkabel vollständig am CPU- Lüfteranschluss eingesteckt ist. • Die Unterstützung der W_PUMP+ Funktion hängt vom Wasserkühlsystem ab. • Verbinden Sie den Lüfter Ihres Wasserkühlungssystems mit dem W_PUMP+1 Anschluss. 1-22 Kapitel 1: Produkteinführung...
  • Seite 39 Standardgeschwindigkeit Gemeinsame Stromstärke Betrieb Steuerung CPU_FAN Q-Fan-gesteuert CPU_OPT Q-Fan-gesteuert EXT_FAN Q-Fan-gesteuert CHA_FAN Q-Fan-gesteuert FS_FAN1 Volle Geschwindigkeit FS_FAN2 Volle Geschwindigkeit AIO_PUMP Volle Geschwindigkeit W_PUMP+ Volle Geschwindigkeit Wasser-Herein-, Wasser-Heraus- und Wasserfluss-Anschlüsse (2-polig W_IN; 2-polig W_OUT; 3-polig W_FLOW) Diese Anschlüsse ermöglichen es Ihnen, Sensoren zur Überwachung der Temperatur und der Durchflussleistung Ihres Flüssigkeitskühlsystems zu verbinden. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren. ROG MAXIMUS XI GENE 1-23...

  • Seite 40: Node Anschluss (12-1-Polig Node)

    Node Anschluss (12-1-polig NODE) Über diesen Anschluss können Sie ein kompatibles Netzteil verbinden oder eine kompatible Lüftererweiterungskarte steuern. Weitere Informationen über die Geräte und die aktuellste Kompatibilitätsliste finden Sie unter www.asus.com. M.2 Sockel (M.2_1; M.2_2) In diesen Sockeln können Sie M.2 SSD-Module installieren. • Der M.2_1 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® • Die Intel Optane Technologie wird nur von M.2_1 und M.2_2 unterstützt, wenn sie ® vom PCH bezogen wird. Bevor Sie die Intel Optane Speichermodule verwenden, ® stellen Sie sicher, dass Sie Ihre Motherboard-Treiber und das BIOS auf die neueste Version von der ASUS Support-Webseite aktualisiert haben. Das M.2 SSD-Modul muss separat erworben werden. 1-24 Kapitel 1: Produkteinführung...
  • Seite 41 ATX-Stromanschlüsse (24-poliger EATXPWR; 8-poliger EATX12V_1-2) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passen. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie NICHT, den 8-poligen EATX12V_1-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. ROG MAXIMUS XI GENE 1-25...
  • Seite 42 System Panel Anschlüsse (10-1-poliger F_PANEL) Diese Anschlüsse unterstützen mehrere am Gehäuse befestigte Funktionen. • Systembetriebs-LED (2-polig PLED) Dieser 2-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRBTN) Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft- Aus-Modus, je nach den BIOS-Einstellungen. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. 1-26 Kapitel 1: Produkteinführung...
  • Seite 43 DIMM.2 Steckplatz (DIMM.2_SLOT) In diesem Sockel können Sie die mitgelieferte DIMM.2-Karte installieren, um M.2 SSD- Module anzuschließen. • Vor dem Installieren oder Ausbau der DIMM.2-Karte muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard und der DIMM.2-Karte führen. • Die DIMM.2-Karte ist eingekerbt und passt nur in einer Richtung hinein. Stellen Sie sicher, dass die Kerbe auf Ihrer Karte richtig am DIMM.2-Steckplatz ausgerichtet ist, bevor Sie die Karte einsetzen. • Das DIMM.2 Modul unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® Das M.2 SSD-Modul muss separat erworben werden. ROG MAXIMUS XI GENE 1-27...

  • Seite 44: Probeit

    1.1.10 ProbeIt Mit ROG ProbeIt können Sie die Spannungen und OC-Einstellungen Ihres Systems prüfen. Mit einem Multimesser können Sie die ProbeIt-Punkte auch beim Übertakten nachmessen. Schauen Sie auf die untere Abbildung, um die jeweiligen ProbeIt-Punkte zu finden. ProbeIt verwenden Sie können das Multimeter wie nachstehend abgebildet mit Ihrem Motherboard verbinden. Die obige Abbildung dient nur der Veranschaulichung, die tatsächliche Motherboard- Ausstattung und Position der Messpunkte können je nach Modell variieren. 1-28 Kapitel 1: Produkteinführung...

  • Seite 45: Kapitel 2: Grundinstallation

    Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 CPU Installation Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. ROG MAXIMUS XI GENE...
  • Seite 46 • Stellen Sie sicher, dass die CPU richtig eingerastet ist, bevor Sie sie am CPU-Sockel des Motherboards installieren. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Kapitel 2: Grundinstallation...

  • Seite 47: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter ROG MAXIMUS XI GENE...

  • Seite 48: Motherboard Installation

    2.1.3 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie sieben (7) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 49: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs ROG MAXIMUS XI GENE...

  • Seite 50: Atx Stromversorgung

    2.1.5 ATX Stromversorgung ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide 8-poligen Stromstecker anschließen. Kapitel 2: Grundinstallation...

  • Seite 51: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER ROG MAXIMUS XI GENE...

  • Seite 52: E/A-Anschlüsse Auf Der Frontseite

    2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den So installieren Sie den USB 3.1 ASUS Q-Connector (Gen2) Anschluss USB 3.1 (Gen2) Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.1 So installieren Sie den USB 2.0...

  • Seite 53: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren ROG MAXIMUS XI GENE...

  • Seite 54: Installation

    2.1.9 M.2 Installation 2-10 Kapitel 2: Grundinstallation...

  • Seite 55: Installieren Eines Dimm.2

    2.1.10 Installieren eines DIMM.2 • Der unterstützte M.2-Typ variiert je nach Motherboard. • Das M.2 SSD-Modul muss separat erworben werden. ROG MAXIMUS XI GENE 2-11...
  • Seite 56 • Vor dem Installieren oder Ausbau der DIMM.2-Karte muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard und der DIMM.2-Karte führen. • Die DIMM.2-Karte ist eingekerbt und passt nur in einer Richtung hinein. Stellen Sie sicher, dass die Kerbe auf Ihrer Karte richtig am DIMM.2-Steckplatz ausgerichtet ist, bevor Sie die Karte einsetzen. • Das DIMM.2 Modul unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® • Wenn ein M.2 im DIMM.2_1 Steckplatz installiert ist, arbeitet der PCIEX16/X8 Steckplatz im X8 Modus. • Bei der Verwendung des DIMM.2 HS Moduls empfehlen wir Ihnen, die standardmäßig vorhandenen Wärmeleitpads des M.2 SSDs zu entfernen, bevor Sie das DIMM.2 HS Modul am M.2 SSD installieren. • Falls Ihr M.2 SSD nicht über ein Flash-Modul verfügt, entfernen Sie bitte die standardmäßig vorhandenen DIMM.2 Pads an Ihrem DIMM.2 Modul und ersetzen Sie sie durch die mitgelieferten größeren DIMM.2 Pads. 2-12 Kapitel 2: Grundinstallation...

  • Seite 57: Installation Der Wlan-Antenne

    2.1.11 Installation der WLAN-Antenne Installieren der ASUS 2x2 Dualband WLAN-Antenne Schließen Sie die mitgelieferte ASUS 2x2 Dualband WLAN-Antenne an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antenne fest an den WLAN- Anschlüssen installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modell variieren, aber die Installation der WLAN-Antenne bleibt gleich für alle Modelle. ROG MAXIMUS XI GENE 2-13...

  • Seite 58: Bios Update Utility

    BIOS Update Utility USB BIOS Flashback Mit USB BIOS Flashback können Sie das BIOS mühelos aktualisieren, ohne das vorhandene BIOS oder Betriebssystem aufzurufen. Stecken Sie einfach ein USB-Speichergerät in den USB- Anschluss und drücken Sie die USB BIOS Flashback-Taste drei Sekunden lang, um das BIOS automatisch zu aktualisieren. USB BIOS Flashback verwenden: Stecken Sie ein USB-Speichergerät in den USB-Flashback-Anschluss. Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS- Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei in M11A.CAP um und kopieren Sie sie dann auf Ihr USB- Speichergerät. Fahren Sie Ihren Computer herunter. Halten Sie die BIOS-Flashback-Taste drei Sekunden lang gedrückt, bis die Flashback- LED dreimal blinkt: Die BIOS-Flashback-Funktion ist nun aktiv. USB-BIOS-Flashback-Taste USB-BIOS-Flashback-Anschluss Warten Sie bis das Licht ausgeht, was bedeutet, dass die Aktualisierung des BIOS beendet ist. Für weitere Aktualisierungsprogramme im BIOS-Setup beziehen Sie sich auf den Abschnitt 3.11 Aktualisieren des BIOS im Kapitel 3. • Trennen Sie während der BIOS-Aktualisierung nicht die mobile Disk, die Stromversorgung und drücken Sie nicht die CLR_CMOS-Taste, da der Vorgang sonst unterbrochen wird. Im Falle einer Unterbrechung folgen Sie bitte den empfohlenen Schritten noch einmal.

  • Seite 59: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    ® LAN (RJ-45) Anschluss* Intel USB 3.1 (Gen1) Anschlüsse 9, 10 ® WLAN 802.11 a/b/g/n/ac, Bluetooth V5.0 USB-BIOS-Flashback-Taste Intel USB 2.0 Anschlüsse 11, 12 ® HDMI-Anschluss USB 3.1 (Gen2) Typ-A Anschluss 5 USB 3.1 (Gen2) Typ-C™ Anschluss C6 USB 3.1 (Gen2) Typ-A Anschlüsse 1, 2 Optischer S/PDIF-Ausgang Audio E/A-Anschlüsse** * Und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen. ROG MAXIMUS XI GENE 2-15...

  • Seite 60: Anschluss Headset

    • USB 3.1 (Gen1)/(Gen2)-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen dringend, dass Sie Ihre Geräte mit Anschlüssen mit identischer Datenübertragungsrate verbinden. Bitte verbinden Sie Ihre USB 3.1 (Gen1)-Geräte mit den USB 3.1 (Gen1)-Anschlüssen und Ihre USB 3.1 (Gen2)-Geräte mit den USB 3.1 (Gen2)-Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. • Aufgrund der Eigenschaften des Intel ® -Chipsatzes werden sämtliche an die USB 3.1 (Gen1)-Anschlüsse angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. * LAN Anschlüsse LED Anzeigen Aktivitäts-/Verbindungs-LED Speed LED ACT/LINK SPEED Status Beschreibung Status Beschreibung Nicht 10 Mb/s-Verbindung verbunden ORANGE Verbunden ORANGE 100 Mb/s-Verbindung LAN-Anschluss BLINKEND Datenaktivität GRÜN 1 Gbps-Verbindung ** Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Anschluss Headset 4-Kanal...

  • Seite 61: Audio E/A-Anschlüsse

    2.3.2 Audio E/A-Anschlüsse Farblich markierte LED E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern ROG MAXIMUS XI GENE 2-17...
  • Seite 62 Anschluss von 4-Kanal-Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern 2-18 Kapitel 2: Grundinstallation...

  • Seite 63: Erstmaliges Starten

    Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setup- Programm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3. Ausschalten des Computers Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ROG MAXIMUS XI GENE 2-19...
  • Seite 64 2-20 Kapitel 2: Grundinstallation...

  • Seite 65: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 66: Bios-Setup-Programm

    Anschlüsse, um die CMOS-Löschen-Taste zum Löschen des RTC RAM zu finden. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus).

  • Seite 67: Erweiterter Modus

    Qfan Kontrolle(F6) AURA EIN/AUS (F4) (F11) Allgemeine Hilfe Zuletzt geänderte Geht zurück zu EZ Mode Menüelemente Hot Keys Einstellungen In Häufig gestellte Fragen suchen EZ Tuning Wizard Zeigt einen schnellen Überblick über den Systemstatus und eine Prognose ROG MAXIMUS XI GENE...

  • Seite 68: Menüelemente

    Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Favoriten Zum Speichern häufig genutzter Systemeinstellungen und Konfigurationen. Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern Extreme Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen Überwachen und Lüftereinstellungen ändern.

  • Seite 69: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Bildlaufleiste Eine Bildlaufleiste befindet sich an der rechten Seite eines Menübildschirms, wenn es...

  • Seite 70: Ez Tuning Wizard

    EZ Tuning Wizard Mit dieser Schaltfläche können Sie die RAID-Einstellungen Ihres Systems anzeigen und konfigurieren. Siehe Abschnitt 3.2.5 EZ Tuning Wizard für weitere Informationen. Letzte-Änderung-Schaltfläche Diese Schaltfläche zeigt die Elemente, die zuletzt geändert und im BIOS-Setup gespeichert wurden. Kapitel 3: BIOS-Setup...

  • Seite 71: Ez Modus

    Lädt die optimierten Standardwerte Klicken Sie zum Anzeigen von Startgeräten Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ROG MAXIMUS XI GENE...

  • Seite 72: Qfan Control

    3.2.3 QFan Control Die QFan Control ermöglicht Ihnen, eine Lüfterprofil einzustellen oder manuell die Arbeitsgeschwindigkeit der CPU und Gehäuselüfter zu konfigurieren. Klicken Sie hier um einen Klicken Sie hier um Klicken Sie hier um den Lüfter für die Konfiguration den PWM Modus zu DC Modus zu aktivieren zu wählen aktivieren...
  • Seite 73 Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen. Klicken und ziehen Sie die Geschwindigkeitspunkte um die Arbeitsgeschwindigkeit der Lüfter anzupassen. Klicken Sie auf Übernehmen, um die Änderungen zu speichern, klicken Sie dann auf Beenden (ESC). ROG MAXIMUS XI GENE...

  • Seite 74: Ai Oc Anleitung

    3.2.4 AI OC Anleitung • Der in diesem Abschnitt gezeigte Screenshot dient nur als Referenz und kann möglicherweise von dem, was Sie auf Ihrem Bildschirm sehen, abweichen. • Diese Funktion ist nur verfügbar, wenn eine freigegebene CPU verwendet wird. Die AI OC Anleitung ermöglicht es Ihnen, die AI Übertaktungsfunktion zu aktivieren oder eine Kurzanleitung dazu anzuzeigen, welche den empfohlenen Einrichtungsprozess hervorhebt und Beschreibungen zur AI Übertaktung bietet.

  • Seite 75: Ez Tuning Wizard

    Stellen Sie sicher, dass Ihre Festplatten keine vorhandenen RAID-Volumen haben. • Stellen Sie sicher, dass Sie Ihre Festplatten an Intel SATA-Anschlüsse anschließen. Wählen Sie den Port, den Sie auf den [RAID]-Modus, PCIE oder SATA einstellen möchten, klicken Sie dann auf Next (Weiter). ROG MAXIMUS XI GENE 3-11...
  • Seite 76 Wählen Sie die Art der Speicherung für Ihr RAID Easy Backup oder Super Speed, dann klicken Sie auf Weiter. Für Easy Backup (Einfache Sicherung) klicken Sie auf Next (Weiter) und wählen dann Easy Backup (RAID 1) (Einfache Sicherung (RAID1)) oder Easy Backup (RAID 10) (Einfache Sicherung (RAID10)).

  • Seite 77: Favoriten

    My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ROG MAXIMUS XI GENE 3-13...

  • Seite 78: Hinzufügen Von Elementen Zu Meine Favoriten

    Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf <F3> auf Ihrer Tastatur oder klicken auf MyFavorites (F3) am BIOS-Bildschirm. Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten. Hauptmenü...

  • Seite 79: Hauptmenü

    Wenn Sie Speichermodule installieren, welche die eXtreme Memory Profile (X.M.P.) Technologie unterstützen, wählen Sie dieses Element, um die standardmäßigen XMP-Speicher-Timings des DIMMs (CL, TRCD, TRP, TRAS) mit BCLK-Frequenz und anderen von ASUS optimierten Speicherparametern zu laden. [XMP II] Wenn Sie Speichermodule installieren, welche die eXtreme Memory Profile (X.M.P.) Technologie unterstützen, wählen Sie dieses Element, um das...

  • Seite 80: Asus Multicore-Erweiterung

    Wir empfehlen Ihnen, den Wert basierend auf der CPU-Spezifikation festzulegen, da hohe BCLK Frequenzen die CPU dauerhaft beschädigen können. ASUS MultiCore-Erweiterung [Auto] Ermöglicht Ihnen, die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellungen. [Disabled] Ermöglicht Ihnen, die standardmäßigen Kernverhältniseinstellungen festzulegen. [Enabled] Ermöglicht Ihnen, die Kernverhältniseinstellungen festzulegen.

  • Seite 81: Advanced-Menü

    Mit den Elementen in diesem Menü können Sie die PCH PCI Express Geschwindigkeit anpassen. PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCIe-Geschwindigkeit Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] ROG MAXIMUS XI GENE 3-17...

  • Seite 82: Pch Speicherkonfiguration

    3.6.5 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. SATA Controller(s) Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung des SATA-Gerätes. Konfigurationsoptionen: [Enabled] [Disabled] Die folgenden Elemente werden nur angezeigt, wenn Sie die SATA Controller auf [Enabled] setzen.

  • Seite 83: Onboard-Gerätekonfiguration

    Mit den Elementen in diesem Menü können Sie die System-Aufwach-Funktion und die Energiespareinstellungen festlegen. ErP-Bereit Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet. Konfigurationsoptionen: [Disabled] [Enable(S4+S5)] [Enable(S5)] ROG MAXIMUS XI GENE 3-19...

  • Seite 84: Pci Subsystem Einstellungen

    3.6.9 PCI Subsystem Einstellungen SR-IOV Unterstützung Diese Option aktiviert oder deaktiviert die Single Root IO Virtualization Unterstützung, falls das System über SR-IOV-fähige PCIe Geräte verfügt. Konfigurationsoptionen: [Disabled] [Enabled] 3.6.10 USB-Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Das Massenspeichergeräte-Element zeigt die automatisch erkannten Werte.

  • Seite 85: Überwachungsmenü

    Systemstart nach einem Stromausfall. Einrichtungsmodus [Advanced Mode] Mit diesem Element können Sie nach dem POST in den Erweiterten Modus (Advanced Mode) des BIOS wechseln. [EZ Mode] Setzt EZ Mode als die Standardanzeige fest, wenn auf das BIOS-zugegriffen wird. ROG MAXIMUS XI GENE 3-21...

  • Seite 86: Bootgerätesteuerung

    System installierten Geräte ab. • Drücken Sie zum Aufrufen des Windows-Betriebssystems im abgesicherten Modus nach dem POST <F8> (wird unter Windows 8 nicht unterstützt). • Drücken Sie zur Auswahl des Startgerätes während des Systemstarts <F8>, wenn das ASUS-Logo erscheint. 3-22 Kapitel 3: BIOS-Setup...

  • Seite 87: Boot-Aussetzung

    Hier können Sie ASUS EZ Flash 3 ausführen. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. ROG MAXIMUS XI GENE 3-23...

  • Seite 88: Asus Sicheres Löschen

    Klicken Sie zum Starten von Secure Erase im Menü des Advanced(Erweitert)-Modus auf Tool (Werkzeug) > Secure Erase. Eine vollständige Liste der mit Secure Erase getesteten SSDs finden Sie auf der ASUS- Support-Seite. Das Laufwerk kann instabil werden, wenn Sie Secure Erase auf einem inkompatiblen SSD ausführen.

  • Seite 89: Asus Benutzerprofil

    Spannung, BCLK-Frequenz, CPU-Verhältnis und Cache-Verhältnis speichern. Vom Profil laden Über dieses Element können Sie die vorherigen Werte zu CPU-Kernspannung, VCCSA- Spannung, BCLK-Frequenz, CPU-Verhältnis und Cache-Verhältnis laden. 3.9.5 ASUS SPD-Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. ROG MAXIMUS XI GENE 3-25...

  • Seite 90: Asus Armoury Crate

    3.9.6 ASUS Armoury Crate Mit diesem Element können Sie ASUS Armoury Crate aktivieren oder deaktivieren. ASUS Armoury Crate ist eine feste Tabelle als Schnittstelle für die erweiterte Konfiguration und Stromsteuerung (Advanced Configuration and Power Interface - ACPI), die für Windows eine Plattform zur binären Ausführung bietet.

  • Seite 91: Exit Menü

    Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell von USB-Laufwerken starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ROG MAXIMUS XI GENE 3-27...

  • Seite 92: Aktualisieren Des Bios

    Sie das BIOS NICHT manuell. Ungeeignete BIOS-Aktualisierungen können Startfehler verursachen. Befolgen Sie die Anweisungen in diesem Kapitel, um Ihr BIOS zu aktualisieren, wenn nötig. Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard herunterzuladen. Die folgenden Dienstprogramme helfen Ihnen, das Motherboard BIOS-Setup-Programm zu verwalten und zu aktualisieren.
  • Seite 93 3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen.
  • Seite 94 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash 3 Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.

  • Seite 95: Asus Crashfree Bios 3

    Motherboards mit der aktuellen BIOS-Datei wiederherstellen. Die BIOS-Datei auf dem Support-USB-Laufwerk des Motherboards kann älter als die BIOS- Datei auf der offiziellen ASUS-Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk.
  • Seite 96 3-32 Kapitel 3: BIOS-Setup...

  • Seite 97: Kapitel 4: Raid-Support

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ROG MAXIMUS XI GENE...
  • Seite 98 Kapitel 4: RAID-Support...

  • Seite 99: Anhang

    CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes (Fortsetzung auf der nächsten Seite) ROG MAXIMUS XI GENE...

  • Seite 100: Q-Code-Tabelle

    Q-Code-Tabelle Code Beschreibung S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC –...
  • Seite 101 Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset (Fortsetzung auf der nächsten Seite) ROG MAXIMUS XI GENE...
  • Seite 102 Q-Code-Tabelle Code Beschreibung USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden...

  • Seite 103: Hinweise

    Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Identifikation des gefertigten Produkts: INTEL 9560NGW Identifikation der modularen Komponenten in der Baugruppe: Modellname: 9560NGW FCC ID: PD99560NG Dieses Gerät entspricht Teil 15 der FCC-Vorschriften.

  • Seite 104: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 105: Asus Recycling/Rücknahmeservices
