Asus Rampage Formula Bedienungsanleitung

Asus Rampage Formula Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Rampage
Formula

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Rampage Formula

Inhaltszusammenfassung für Asus Rampage Formula

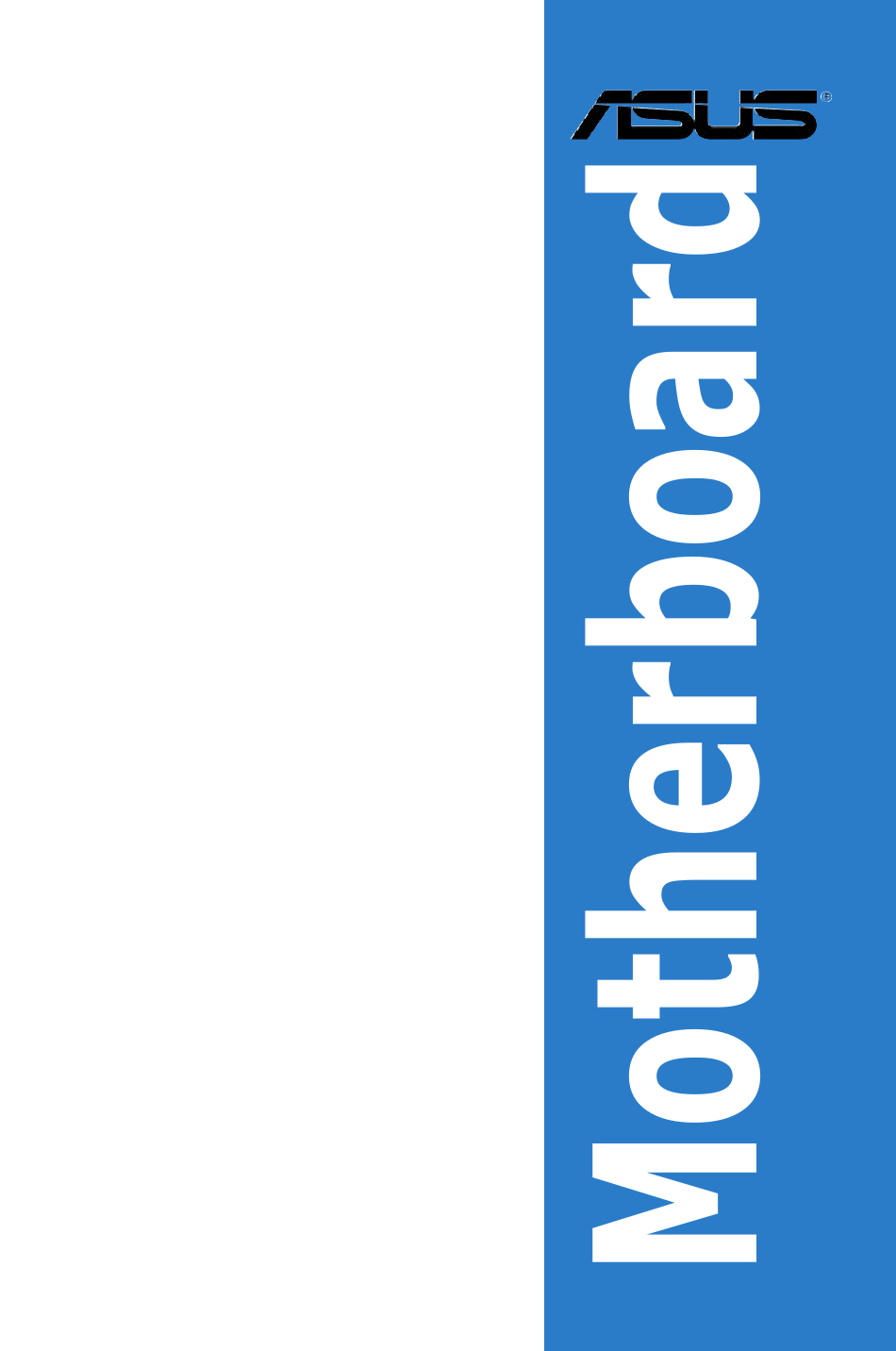

  • Seite 1 Rampage Formula...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt ......................iii Erklärungen ....................vii Sicherheitsinformationen ................ viii Über dieses Handbuch ................ix Rampage Formula Spezifikationsübersicht ..........xi Kapitel 1: Produktinformationen Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 ROG Intelligente Leistungs- und Übertaktungsfunktionen ..........
  • Seite 4 Verwenden des Dualfunktionsstromschalters ....3-2 Kapitel 4: BIOS-Setup Verwalten und Aktualisieren des BIOS ........4-1 4.1.1 ASUS Update-Programm ..........4-1 4.1.2 ASUS EZ Flash 2-Programm .......... 4-4 4.1.3 AFUDOS-Programm ............4-5 4.1.4 ASUS CrashFree BIOS 3-Programm ......4-7 BIOS-Setupprogramm ..............4-8 4.2.1 BIOS-Menübildschirm .............
  • Seite 5 Boot Device Priority ............4-36 4.7.2 Boot Settings Configuration .......... 4-37 4.7.3 Security ................. 4-38 Tools-Menü ................. 4-40 4.8.1 ASUS EZ Flash 2 ............4-40 4.8.2 ASUS O.C. Profile ............4-41 4.8.3 Ai Net 2 ................. 4-42 Exit-Menü ..................4-43 Kapitel 5: Software-Unterstützung...
  • Seite 6 Audioprogramm) ............5-12 5.3.4 ASUS PC Probe II ............5-21 5.3.5 ASUS AI Suite ............... 5-27 5.3.6 ASUS EPU Utility—AI Gear 3 ........5-29 5.3.7 ASUS AI Nap ..............5-30 5.3.8 ASUS Q-Fan 2 .............. 5-31 5.3.9 ASUS AI Booster ............5-32 5.3.10...

  • Seite 7: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...

  • Seite 8: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 9: Über Dieses Handbuch

    An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.

  • Seite 10: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 11: Rampage Formula Spezifikationsübersicht

    Rampage Formula �pe�����a��o����er����� �pe�����a��o����er����� Prozessor LGA775-Sockel für Intel Core™2 Quad-/ ® Core™2 Extreme-/ Core™2 Duo-/ Pentium Extreme-/ ® Pentium D-/ Pentium 4-Prozessoren ® ® Unterstützt Intel Next Generation 45nm Multi-Core CPUs ® Kompatibel mit Intel 05B/05A/06-Prozessoren ® * Listen der unterstützten Intel-Prozessoren finden Sie unter www.asus.com...
  • Seite 12 Extreme Tweaker Übertaktungsfunktionen 2-Phasen DDR2 Loadline-Kalibrierung Intelligente Übertaktungshilfen: - CPU Level Up - ASUS EPU (Energy Processing Unit) - AI Gear 3 - AI Overclocking (intelligente CPU-Frequenzeinstellung) - AI Booster - O.C. Profile Übertaktungsschutz: - COP EX (Component Overheat Protection -EX) - Voltiminder-LED - ASUS C.P.R.
  • Seite 13 Rampage Formula �pe�����a��o����er����� �pe�����a��o����er����� BIOS-Funktionen 16 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4, ACPI 2.0a, mehrsprachiges BIOS SM BIOS 2.4, ACPI 2.0a, mehrsprachiges BIOS mehrsprachiges BIOS Verwaltung WOL by PME, WOR by PME, Gehäuseeinbruch, PXE Gehäuseeinbruch, PXE , PXE Zubehör...
  • Seite 15 Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Produ��e��f��ru�g...
  • Seite 16 Kap��el��er����� Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 ROG Rampage Formula...

  • Seite 17: Willkommen

    Eine Reihe von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im Paket enthaltenen Artikel anhand folgender Liste überprüfen.

  • Seite 18: Sonderfunktionen

    ATI Catalyst™ Control Center in Echtzeit 3D-Vorschauen wiedergeben. Unterstützung für eigenen DDR2 1066 Arbeitsspeicher Um die höchste Leistung zu erreichen, hat ASUS das Potential von DDR2- Speicher voll ausgeschöpft. Im DDR2 1066-Modus bietet die ASUS-eigene Technologie die Wahl von FSB 1333, und verbessert so die Leistung bei 3D- Grafiken und anderen speicherintensiven Anwendungen.

  • Seite 19: Dual-Channel Ddr2 800-Arbeitsspeicherunterstützung

    Benutzung von verfügbaren Speichergrößen. Details siehe Seite 2-16. ASUS Super Memspeed-Technologie Um die höchste Leistung zu erreichen, hat ASUS mit Hilfe der Super Memspeed- Technologie die Einschränkungen von FSB- und DRAM-Verhältnis durchbrochen. Diese Technologie bietet noch genauere Übertaktungsoptionen und verbessert damit das Potential des DDR2-Speichers.

  • Seite 20: Rog Intelligente Leistungs- Und Übertaktungsfunktionen

    Dieses Motherboard und seine Verpackung entsprechen den Richtlinien zur Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 21: Komponenten-Überhitzungsschutz -Ex (Cop Ex)

    Überwachung und zum Schutz eines überhitzten Grafikprozessors. COP EX bietet Ihnen mehr Freiheit und weniger Einschränkungen beim Streben nach Höchstleistung. AI Booster Die ASUS AI Booster-Anwendung ermöglicht es Ihnen, den Prozessor ohne umständliches Aufrufen des BIOS direkt in der Windows -Umgebung zu ®...

  • Seite 22: Rog Exklusive Funktionen

    Übertaktung vornehmen, ohne dabei Jumper umstecken oder Pole kurzschließen zu müssen. Details siehe Seite 2-38. ASUS Quiet Thermal Solution Die geräuscharme Kühllösung von ASUS macht das System stabiler und verbessert die Übertaktungsfähigkeiten. Fanless Design – Wärmeleitungen Das von ASUS entwickelte lüfterlose Design ermöglicht die Hitzeverteilung von den am meisten Wärme erzeugenden Komponenten des Motherboards...

  • Seite 23: Asus-Sonderfunktionen

    Maus oder Tastatur betätigt werden. Details siehe Seite 5-30. ASUS Q-Fan 2 Die ASUS Q-Fan 2-Technologie kann die CPU- und Gehäuselüfterdrehzahl je nach der Systembelastung regeln, um einen ruhigen, kühlen und effizienten Betrieb sicherzustellen. Details siehe Seiten 4-33 und 5-31.

  • Seite 24: Asus Mylogo

    Optionen auszuwählen. Dank lokalisierter BIOS-Menüs können Sie Konfigurationen einfacher und schneller vornehmen. Details siehe Seite 4-11. ASUS EZ DIY Die Funktionen von ASUS EZ DIY machen es Ihnen einfach, Computerkomponenten zu installieren, das BIOS zu aktualisieren oder Ihre bevorzugten Einstellungen zu speichern.
  • Seite 25 Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei Installation der Systemkomponenten ausführen müssen. Hier finden Sie auch Beschreibungen der Jumper und Anschlüsse am Motherboard. Hardware- Beschreibungen...
  • Seite 26 Kap��el��er����� Bevor Sie beginnen ..............2-1 Motherboard-Übersicht ............... 2-4 Zentralverarbeitungseinheit (CPU) ..........2-8 Systemspeicher ................2-16 Erweiterungssteckplätze ............2-21 Schalter ..................2-24 Audiokarten-, E/A-Abdeckungs- und LCD-Anzeigeninstallation ............2-25 Anschlüsse ................. 2-27 ROG Rampage Formula...

  • Seite 27: Bevor Sie Beginnen

    Sie können im BIOS festlegen, welche der beiden angezeigt werden soll. Die Position der LED wird in der folgenden Abbildung gezeigt, die LED- CPU_CRAZY CPU_HIGH Definitionen entnehmen Sie bitte der nachstehenden Tabelle. CPU_NORMAL RAMPAGE FORMULA RAMPAGE FORMULA CPU-LED Normal (grün) Hoch (gelb) Kritisch (rot) CPU-Spannung 1,10000 - 1.50000 1,50625 - 1,69375...

  • Seite 28: Kapitel 2: Hardware-Beschreibungen

    Abbildung gezeigt. Die LED-Definitionen entnehmen Sie bitte der nachstehenden Tabelle. NB_CRAZY NB_HIGH NB_NORMAL RAMPAGE FORMULA SB_CRAZY SB_HIGH SB_NORMAL RAMPAGE FORMULA North/South Bridge-LED Normal (grün) Hoch (gelb) Kritisch (rot) North Bridge-Spannung 1,25 - 1,49 1,51 - 1,73 1,73 - FSB-Abschlussspannung 1,20 - 1,40...
  • Seite 29 Schlafmodus oder Ruhezustand befindet. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard-Komponenten entfernen oder installieren. Die Position der LEDs wird in der folgenden Abbildung gezeigt. RAMPAGE FORMULA RAMPAGE FORMULA Power On-Schalter ROG Rampage Formula...

  • Seite 30: Motherboard-Übersicht

    Stecken Sie neun (9) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite in Richtung Rückseite des Computergehäuses platzieren RAMPAGE FORMULA Kapitel 2: Hardware-Beschreibungen...

  • Seite 31: Motherboard-Layout

    SB_NORMAL SATA56 BIOS OPT_FAN2 PCI2 CHASSIS CHA_FAN2 OPT_FAN3 RST_SW IE1394_2 SB_PWR USB910 USB78 OPT_TEMP3 PWR_SW PANEL Weitere Informationen zu den internen Anschlüssen und Rücktafelanschlüssen finden Sie unter 2.8 Anschlüsse. 2.2.4 Audiokartenlayout FX II UPREME Listen with Absolute HD ROG Rampage Formula...

  • Seite 32: Layout-Inhalt

    2.2.5 Layout-Inhalt Layout-Inhalt Steckplätze Seite DDR2 DIMM-Steckplätze 2-16 PCI-Steckplätze 2-23 PCI Express x1-Steckplätze 2-23 PCI Express x16-Steckplätze 2-23 Schalter Seite RTC RAM löschen (3-pol. CLRTC_SW) 2-24 Rücktafelanschlüsse Seite PS/2-Tastaturanschluss (lila) 2-27 Koaxialer S/PDIF-Ausgang 2-27 LAN 2 (RJ-45)-Anschluss 2-27 LAN 1 (RJ-45)-Anschluss 2-27 Line In-Anschluss (hellblau) 2-28...
  • Seite 33 (4-pol. CPU_FAN, 3-pol. CHA_FAN1~3, 3-pol. PWR_FAN, 2- 33 3-pol. OPT_FAN1~3) Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS) 2- 34 ATX-Stromanschlüsse (24-pol. EATXPWR, 8-pol. EATX12V) 2- 34 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT, für ASUS HDMI- 2- 35 Grafikkarten) Systemtafelanschluss (20-8 pol. PANEL) 2-36 Integrierte Schalter Seite...

  • Seite 34: Zentralverarbeitungseinheit (Cpu)

    Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.

  • Seite 35: Installieren Der Cpu

    So installieren Sie eine CPU. 1. Suchen Sie den CPU-Sockel am Motherboard. RAMPAGE FORMULA RAMPAGE FORMULA CPU-Sockel 775 Stellen Sie vor der Installation der CPU sicher, dass die Sockelbox zu Ihnen zeigt und der Arretierhebel an Ihrer linken Seite liegt.
  • Seite 36 Heben Sie die Deckplatte mit dem Daumen und dem Zeigefinger bis zu einem Winkel von 100 Grad an (A). Drücken Sie die PnP-Abdeckung von der Deckplattenaussparung, um sie zu entfernen (B). Deckplatte Ausrichtungsnase Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf die untere linke Ecke...

  • Seite 37: Installieren Des Kühlkörpers Und Lüfters

    Lüfter-Einheit so aus, dass das CPU-Lüfterkabel den kürzesten Weg zum CPU- Lüfteranschluss hat. Loch am Motherboard Druckstift Enges Rillenende Richten Sie jeden Druckstift so aus, dass das enge Rillenende nach außen zeigt. (Das Bild zeigt die vergrößerte Rillenform an.) ROG Rampage Formula 2-11...
  • Seite 38 Kühlkörper-Lüfter-Einheit zu befestigen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN RAMPAGE FORMULA RAMPAGE FORMULA CPU-Lüfteranschluss Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 2-12 Kapitel 2: Hardware-Beschreibungen...

  • Seite 39: Deinstallieren Des Kühlkörpers Und Lüfters

    Anschluss am Motherboard. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn. Ziehen Sie jeweils zwei Druckstifte diagonal nach oben heraus, um die Kühlkörper-Lüfter-Einheit von dem Motherboard zu lösen. Entfernen Sie vorsichtig die Kühlkörper/Lüftereinheit vom Motherboard. ROG Rampage Formula 2-13...
  • Seite 40 Drehen Sie jeden Druckstift im Uhrzeigersinn, um eine richtige Ausrichtung bei Neuinstallation sicherzustellen. Enges Rillenende Das enge Rillenende sollte nach dem Zurücksetzen nach außen zeigen. (Das Bild zeigt die vergrößerte Rillenform an.) Für detaillierte Informationen zur CPU-Lüfterinstallation nehmen Sie bitte die Dokumentation aus dem CPU-Lüfterpaket zur Hand.

  • Seite 41: Installieren Des Optionalen Lüfters

    Stecken Sie das Kabel des optionalen Lüfters auf den CHA_FAN1, CHA_FAN1, CHA_FAN3, oder PWR_FAN-Anschluss am Motherboard. -Anschluss am Motherboard. • Vergewissern Sie sich, dass der optionale Lüfter ordnungsgemäß installiert ist, um Schäden an Lüfter und Motherboard-Komponenten zu vermeiden. ROG Rampage Formula 2-15...

  • Seite 42: Systemspeicher

    DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 • Dieser Chipsatz unterstützt DDR2-800 MHz. Mit der ASUS Super Memspeed Dieser Chipsatz unterstützt DDR2-800 MHz. Mit der ASUS Super Memspeed DDR2-800 MHz. Mit der ASUS Super Memspeed Mit der ASUS Super Memspeed Mit der ASUS Super Memspeed Technology unterstützt das Motherboard bis zu DDR2 1066MHz und bietet...

  • Seite 43: Speicherkonfigurationen

    Sie sich an Ihren Arbeitsspeicherhändler, um den ODT-Wert des Speichers festzustellen. • Aufgrund von Chipsatzbeschränkungen werden DDR2-800 mit CL=4 standardmäßig auf DDR2-667 heruntergestuft. Wenn Sie mit geringerer Latenz arbeiten wollen, müssen Sie das Speichertiming manuell eingeben. ROG Rampage Formula 2-17...
  • Seite 44 Speicherkonfiguration in die blauen oder weißen Steckplätze gesteckt wird. • C*: Unterstützt vier Module, die als zwei Paare einer Dual Channel- Speicherkonfiguration in die blauen und weißen Steckplätze gesteckt werden. Die aktuelle Liste qualifizierter Anbieter für DDR2 finden Sie auf der ASUS- Webseite (www.asus.com). 2-18 Kapitel 2: Hardware-Beschreibungen...
  • Seite 45 • • • 2048MB NANYA NT5TU128M8BJ-3C NT2GT64U8HB0JY-3C • • • 512MB NANYA NT5TU64M8BE-3C NT512T64U88B0BY-3C • • • 512MB A3R12E3GEF637BLC5N AL6E8E63B-6E1K • • • 1024MB A3R12E3GEF637BLC5N AL7E8E63B-6E1K • • • 512MB TwinMOS TMM6208G8M30C 8D-23JK5M2ETP • • • ROG Rampage Formula 2-19...

  • Seite 46: Installieren Eines Dimms

    2.4.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. So installieren Sie ein DIMM-Modul: DDR2 DIMM-Kerbe Drücken Sie die Haltebügel nach außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 47: Erweiterungssteckplätze

    Achten Sie darauf, dass bei Verwenden von PCI-Karten in IRQ-Sharings- Steckplätzen die Treiber die Option “IRQ gemeinsam verwenden” unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. ROG Rampage Formula 2-21...

  • Seite 48: Interruptzuweisungen

    2.5.3 Interruptzuweisungen Priorität Standardfunktion Systemzeitgeber Tastatur-Controller – An IRQ#9 weiterleiten IRQ-Halter für PCI-Steuerung* Kommunikationsanschluss (COM1)* IRQ-Halter für PCI-Steuerung* Diskettenlaufwerks-Controller Druckeranschluss (LPT1)* System-CMOS/Echtzeituhr IRQ-Halter für PCI-Steuerung* IRQ-Halter für PCI-Steuerung* IRQ-Halter für PCI-Steuerung* PS/2-kompatibler Mausanschluss* Numerischer Datenprozessor SATA Primary IDE (Legacy-Modus) * Diese IRQs sind normalerweise für PCI-Geräte verfügbar. IR�-Zuweisungen für dieses Motherboard PCI-Steckplatz 1 –...

  • Seite 49: Pci-Steckplätze

    Installieren Sie zwei ATI-Grafikkarten der selben GPU-Familie, die den CrossFire™-Modus unterstützen. • Wenn Sie zwei Grafikkarten installieren, schließen Sie für eine bessere Kühlung das Kabel des Rückseitenlüfters an den Anschluss CHA_FAN1/3 an. Die Position des Anschlusses wird auf Seite 2-36 beschrieben. ROG Rampage Formula 2-23...

  • Seite 50: Schalter

    Sie das BIOS auf, um Daten neu einzugeben. CLRTC_SW RAMPAGE FORMULA Aktiviert Deaktiviert (Standard) RAMPAGE FORMULA RTC RAM löschen clr CMOS-Schalterverhalten Systemstromstatus S5* S0 (DOS-Modus) S0 (OS-Modus) CMOS löschen *G3: Ausgeschaltet ohne +5VSB-Strom (Akku wird belastet); S5: Ausgeschaltet mit +5VSB-Strom ** Das System schaltet sich sofort aus.

  • Seite 51: Audiokarten-, E/A-Abdeckungs- Und Lcd-Anzeigeninstallation

    Suchen Sie den Steckplatz am Verpackung. Motherboard. Richten Sie den Kartenanschluss Die folgende Abbildung zeigt die im auf den Steckplatz aus und drücken Motherboard installierte Audiokarte. Sie nach unten, bis die Karte richtig im Steckplatz steckt. ROG Rampage Formula 2-25...

  • Seite 52: El E/A-Abdeckungs- Und Lcd-Anzeigeninstallation

    2.7.2 EL E/A-Abdeckungs- und LCD-Anzeigeninstallation Bringen Sie die E/A-Abdeckung an der Gehäuserückseite an. Richten Sie die Abdeckung so aus, dass die Öffnungen an die Motherboardanschlüsse passen. Schieben Sie die Abdeckung hinein, bis sie einrastet. Richten Sie die Seite des Motherboards mit den Anschlüssen auf die Gehäuserückseite aus und befestigen Sie das...

  • Seite 53: Anschlüsse

    LINK LED Soft-Aus-Modus GELB* Beim Ein/Ausschalten LAN-Anschluss GELB* ORANGE 100 Mbps-Verbindung * Blinken LED-Anzeigen am 64-Bit OS LAN-Anschluss Activity/Link Speed-LED Beschreibung AUS* Soft-Aus-Modus GELB* Beim Ein/Ausschalten GELB* ORANGE 100 Mbps-Verbindung GELB* GRÜN 1 Gbps-Verbindung * Blinken ROG Rampage Formula 2-27...

  • Seite 54: Audio 2-, 4-, 6-, Oder 8-Kanal-Konfiguration

    Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal-, 6-Kanal-, und 8-Kanal-Konfiguration wird dieser Anschluss zum Front-Lautsprecherausgang. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. Mitte/Subwoofer-Anschluss (orange).

  • Seite 55: Interne Anschlüsse

    HINWEIS: Richten Sie die rote Markierung des Flachbandkabels auf PIN 1 aus. RAMPAGE FORMULA PIN 1 RAMPAGE FORMULA Diskettenlaufwerksanschluss IDE-Anschluss (40-1 pol. PRI_EIDE) Der integrierte IDE-Anschluss nimmt Ultra DMA (133/100/66)-Signalkabel auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau.

  • Seite 56: Ich9R Serial Ata-Anschlüsse (7-Pol. Sata1-6)

    HINWEIS: Richten Sie die rote (Zickzack-)Markierung des IDE- Flachbandkabels auf PIN 1 aus. RAMPAGE FORMULA RAMPAGE FORMULA IDE-Anschluss ICH9R Serial ATA-Anschlüsse (7-pol. SATA1~6) Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-Festplatten vorgesehen. Wenn Sie bereits Serial ATA-Laufwerke installiert haben, können Sie mit Hilfe der Intel Matrix Storage-Technologie über den integrierten RAID 0-, RAID 1-,...

  • Seite 57: Usb-Anschlüsse (10-1 Pol. Usb78, Usb910, Usb1112)

    RAMPAGE FORMULA USB 2.0-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Schließen Sie das USB-Kabel zuerst an den ASUS Q-Connector (USB, blau) an und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard.

  • Seite 58: Ieee 1394A-Anschluss (10-1 Pol. Ie1394_2)

    RAMPAGE FORMULA IEEE 1394a-Anschluss Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394a-Anschluss, sonst wird das Motherboard beschädigt! Schließen Sie das 1394-Kabel zuerst an den ASUS Q-Connector (1394, rot) an und verbinden Sie dann den Q-Connector (1394) mit dem 1394-Anschluss auf dem Motherboard.

  • Seite 59: 3-Pol. Opt_Fan1~3)

    OPT_FAN3 +12V RAMPAGE FORMULA OPT_FAN2 CHA_FAN2 OPT_FAN3 RAMPAGE FORMULA Lüfteranschlüsse • Nur die Anschlüsse CPU_FAN, CHA_FAN1-3 und OPT_FAN1-3 unterstützen die ASUS Q-Fan-Funktion. • Wenn Sie zwei Grafikkarten installieren, schließen Sie für eine bessere Kühlung das Kabel des Rückseitenlüfters an den Anschluss CHA_FAN1 oder CHA_FAN3 an.

  • Seite 60: Gehäuseeinbruchsanschluss (4-1 Pol. Chassis)

    Gehäuseeinbruchserkennung verwenden möchten. RAMPAGE FORMULA CHASSIS (Standard) RAMPAGE FORMULA Gehäuseeinbruchsanschluss ATX-Stromanschlüsse (24-pol. EATXPWR, 8-pol. EATX12V) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker vorgesehen. Sie sind so aufgebaut, dass sie mit den Steckern in nur einer Richtung zusammenzupassen. Drücken Sie den Stecker in der korrekten Ausrichtung fest auf den Anschluss, bis er komplett eingerastet ist.

  • Seite 61: Digitaler Audioanschluss (4-1 Pol. Spdif_Out, Für Asus Hdmi- Grafikkarten)

    (S/PDIF)-Anschluss vorgesehen. Wenn Sie eine ASUS HDMI-Grafikkarte verwenden, schließen Sie diese über das S/PDIF-Ausgangskabel an diesen Anschluss an. SPDIF_OUT SPDIFOUT RAMPAGE FORMULA RAMPAGE FORMULA Digitaler Audioanschluss Die ASUS HDMI-Grafikkarte und das S/PDIF-Ausgangskabel müssen separat erworben werden. ROG Rampage Formula 2-35...

  • Seite 62: Systemtafelanschluss (20-8 Pol. Panel)

    PANEL RESET IDE_LED RAMPAGE FORMULA PWRSW Benötigt ein ATX-Netzteil RAMPAGE FORMULA Systemtafelanschluss • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten.

  • Seite 63: Asus Q-Connector (Systemtafel)

    ASUS Q-Connector (Systemtafel) Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Folgen Sie den nachstehenden Anweisungen, um ASUS Q-Connector zu installieren. Schließen Sie die Fronttafelkabel an den ASUS Q-Connector an. Die genaue Poldefinition ist auf dem Q- Connector selbst angegeben.

  • Seite 64: Integrierte Schalter

    Systemleistung weiter zu steigern. Power on-Schalter Mit dem durchsichtigen Power-Schalter starten Sie das System oder wecken es aus dem Schlafmodus auf. RAMPAGE FORMULA RAMPAGE FORMULA Power On-Schalter Reset-Schalter Mit dem Reset-Schalter starten Sie das System neu. RAMPAGE FORMULA Reset-Schalter 2-38...

  • Seite 65: Kapitel 3: Einschalten

    Diese Kapitel beschreibt den Startvorgang, die POST- Sprachmeldungen und die Schritte zum Ausschalten des Systems. Einschalten...
  • Seite 66 Kap��el��er����� Erstmaliges Starten ..............3-1 Ausschalten des Computers ............3-2 ROG Rampage Formula...

  • Seite 67: Erstmaliges Starten

    Ein langer Piepton gefolgt von drei Keine Grafikkarte erkannt kurzen Ein langer Piepton gefolgt von vier kurzen Hardware-Komponentenfehler Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setupprogramm aufzurufen. Folgen Sie bitte den Anweisungen in Kapitel 4. ROG Rampage Formula...

  • Seite 68: Ausschalten Des Computers

    Ausschalten des Computers 3.2.1 Verwenden der OS-Ausschaltfunktion Unter Windows ® Klicken Sie auf die Start-Schaltfläche und dann auf Ausschalten. Klicken Sie auf die Ausschalten-Schaltfläche, um den Computer auszuschalten. Das Netzteil sollte sich abschalten, wenn Windows heruntergefahren wird. ® Unter Windows Vista: ®...

  • Seite 69: Kapitel 4: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup...
  • Seite 70 Kap��el��er����� Verwalten und Aktualisieren des BIOS ........4-1 BIOS-Setupprogramm BIOS-Setupprogramm ..............4-8 Main-Menü .................. 4-11 4.4 Extreme Tweaker-Menü -Menü ............. 4-16 Advanced-Menü ................. 4-24 Power-Menü ................4-30 Boot-Menü .................. 4-36 Tools-Menü ................. 4-40 Exit-Menü ..................4-43 ROG Rampage Formula...

  • Seite 71: Verwalten Und Aktualisieren Des Bios

    (BIOS)-Setup des Motherboards zu verwalten und zu aktualisieren. ASUS Update (Aktualisiert das BIOS in einer Windows -Umgebung.) ® ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD.) ASUS AFUDOS (Aktualisiert das BIOS über eine bootfähige Diskette im DOS-Modus.) ASUS CrashFree BIOS 3 (Aktualisiert das BIOS über eine bootfähige...

  • Seite 72: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...

  • Seite 73: Aktualisieren Des Bios Über Eine Bios-Datei

    So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update- Programm unter Windows , indem ® Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisieren aus dem Pulldown-Menü...

  • Seite 74: Asus Ez Flash 2-Programm

    4.1.2 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...

  • Seite 75: Afudos-Programm

    Nach dem Kopieren der vorliegenden BIOS-Datei kehrt das Programm zur DOS-Eingabeaufforderung zurück. Aktualisieren der BIOS-Datei So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. ROG Rampage Formula...
  • Seite 76 A:\>afudos /iFormula.ROM Das Programm liest die Datei und startet das Aktualisieren des BIOS. A:\>afudos /iFormula.ROM AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. WARNING!! Do not turn off power during flash BIOS Reading file ..

  • Seite 77: Asus Crashfree Bios 3-Programm

    Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16/12- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet...

  • Seite 78: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. 4-10 Kapitel 4: BIOS-Setup...

  • Seite 79: Bios-Menübildschirm

    In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. ROG Rampage Formula 4-11...

  • Seite 80: Menüelemente

    4.2.4 Menüelemente Wenn ein Element auf der Menüleiste Use [ENTER], [TAB], System Time [06:22:54] or [SHIFT-TAB] to System Date [Thur 10/04/2007] markiert ist, werden die speziellen select a field. Legacy Diskette A [1.44M, 3.5 in] Language [English] Use [+] or [-] to Elemente für dieses Menü...

  • Seite 81: System Time

    : [Disabled] [720K , 3.5 in.] [1.44M, 3.5 in.] [Disabled] [720K , 3.5 in.] [1.44M, 3.5 in.] 4.3.4 Language [English] Hier können Sie eine BIOS-Sprache aus den verfügbaren Optionen auswählen. Konfigurationsoptionen: : [Chinese BIG5] [Chinese (GB)] [Japanese] [Français] [German] [English] ROG Rampage Formula 4-13...

  • Seite 82: Sata 1-6

    4.3.5 SATA 1-6 Das BIOS erkennt automatisch die vorhandenen Serial ATA-Geräte, wenn Sie das BIOS-Setupprogramm aufrufen. Jedes Serial ATA-Gerät hat jeweils ein Untermenü. Wählen Sie ein Gerät und drücken anschließend die <Eingabetaste>, um die Informationen zu dem Serial ATA-Gerät anzeigen zu lassen. BIOS SETUP UTILITY Main SATA 1...

  • Seite 83: Sata Configuration

    Arbeitsvorgängen verbessern, indem Sie die Befehlsreihenfolge intern optimieren. Wenn Sie mit den Serial ATA-Laufwerken RAID 0, RAID 1, RAID 5, RAID 10, oder die Intel Matrix Storage-Technologie einrichten wollen, stellen Sie ® dieses Element auf [RAID] ein. ROG Rampage Formula 4-15...

  • Seite 84: Ahci Configuration

    Wenn Sie die Serial ATA-Laufwerke als Parallel ATA-Speichergeräte nutzen wollen, behalten Sie die Standardeinstellung [IDE] bei. Wenn Sie die Serial ATA-Laufwerke als Advanced Host Controller Interface (AHCI) verwenden wollen, stellen Sie dieses Element auf [AHCI] ein. Hard Disk Write Protect [Disabled] Aktiviert oder deaktiviert den Geräteschreibschutz.

  • Seite 85: System Information

    (C)Copyright 1985-2007, American Megatrends, Inc. AMI BIOS Das Element zeigt die automatisch ermittelten Informationen zum BIOS an. Processor Das Element zeigt die automatisch ermittelte CPU-Spezifikation an. System Memory Das Element zeigt die automatisch ermittelten Informationen zum Arbeitsspeicher ROG Rampage Formula 4-17...

  • Seite 86: Extreme Tweaker -Menü

    Extreme Tweaker-Me�� Im Extreme Tweaker-Menü können Sie die Übertaktungseinstellungen festlegen. Beim Einstellen der Elemente im Extreme Tweaker-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. BIOS SETUP UTILITY Main Extreme Tweaker Advanced Power Boot Tools Exit Configure System Performance Settings Select the desired CPU level, and relevant CPU Level Up...

  • Seite 87: Ai Overclock Tuner [Auto]

    System erkennt dazu mögliche Werte. Diese können je nach CPU-Modell variieren. FSB Strap to North Bridge [Auto] Konfigurationsoptionen: [Auto] [200MHz] [266MHz] [333MHz] [400MHz] Das folgende Element wird angezeigt, wenn Ai Overclock Tuner auf [Manual] steht. ROG Rampage Formula 4-19...

  • Seite 88: Fsb Frequency [Xxx]

    FSB Frequency [XXX] Hier wird die Frequenz, die der Takt-Generator an den Systembus und PCI-Bus sendet, angezeigt. Der Wert dieses Elements wird vom BIOS automatisch ermittelt. Verwenden Sie die Tasten <+> oder <->, um die FSB-Frequenz einzustellen. Sie können die gewünschte FSB-Frequenz auch mit den Nummerntasten eintippen. Der Wert kann 200 bis 800 betragen.

  • Seite 89: Dram Timing Control [Auto]

    Konfigurationsoptionen: [Auto] [1 DRAM Clocks]–[15 DRAM Clocks] 2nd Information : 8-3-5-4-6-4-6 (Die Werte werden automatisch ermittelt) READ to WRITE Delay (S/D) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks]–[15 DRAM Clocks] WRITE to READ Delay (S) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks]–[15 DRAM Clocks] ROG Rampage Formula 4-21...

  • Seite 90: Dram Static Read Control [Auto]

    WRITE to READ Delay (D) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks]–[15 DRAM Clocks] READ to READ Delay (S) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks]–[15 DRAM Clocks] READ to READ Delay (D) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks]–[15 DRAM Clocks] WRITE to WRITE Delay (S) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks]–[15 DRAM Clocks] WRITE to WRITE Delay (D) [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks]–[15 DRAM Clocks]...

  • Seite 91: Cpu Pll Voltage [Auto]

    Hier können Sie die DRAM-Referenzspannung einstellen. Die Textfarben im Konfigurationsfeld entsprechen den Farben der Speicher-LED, beide zeigen den DRAM-Spannungsstatus an. Die Speicher-LED-Definition finden Sie auf Seite 2-2. Konfigurationsoptionen: [Auto] [1.80V] [1.82V] [1.84V] [1.86V] [1.88V] [1.90V] – [3.32V] [3.34V] [3.36V] [3.38V] [3.40V] ROG Rampage Formula 4-23...

  • Seite 92: Fsb Termination Voltage [Auto]

    FSB Termination Voltage [Auto] Hier können Sie die FSB-Abschlussspannung auswählen. Die Textfarbe im Konfigurationsfeld zeigt den Status der FSB-Abschlusspannung an. Wenn das Element NB LED Selection auf [FSBT Volt] eingestellt ist, zeigt die integrierte Northbridge-LED ebenfalls den Status der FSB-Abschlusspannung an. Northbridge-LED-Definitionen finden Sie auf Seite 2-2.
  • Seite 93 Voltiminder LED [Enabled] Aktiviert oder deaktiviert die integrierte Voltiminder-LED. Konfigurationsoptionen: [Enabled] [Disabled] CPU Spread Spectrum [Auto] Aktiviert oder deaktiviert das CPU-Streuspektrum. Konfigurationsoptionen: [Auto] [Disabled] PCIE Spread Spectrum [Auto] Aktiviert oder deaktiviert das PCIE-Streuspektrum. Konfigurationsoptionen: [Auto] [Disabled] ROG Rampage Formula 4-25...

  • Seite 94: Cpu Configuration

    Advanced-Me�� Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für die CPU und andere Systemgeräte zu ändern. BIOS SETUP UTILITY Main Extreme Tweaker Advanced Power Boot Tools Exit Configure CPU. CPU Configuration Chipset Onboard Devices Configuration USB Configuration PCIPnP Select Screen Select Item Change Field Select Field...
  • Seite 95 Mit der Option [Enabled] können ältere Betriebssysteme auch ohne Unterstützung für CPUs mit erweiterten CPUID-Funktionen gestartet werden. Konfigurationsoptionen: [Disabled] [Enabled] Inter(R) SpeedStep (TM) Tech. [Enabled] Dieses Element wird angezeigt, wenn CPU Ratio Control auf [Auto] eingestellt ist. Konfigurationsoptionen: [Enabled] [Disabled] ROG Rampage Formula 4-27...

  • Seite 96: Chipset

    4.5.2 Chipset Im Chipsatz-Menü können Sie die erweiterten Chipsatzeinstellungen ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. BIOS SETUP UTILITY Advanced Advanced Chipset Settings Configure North Bridge features. WARMING: Setting wrong values in below sections may cause system to malfunction.

  • Seite 97: Onboard Devices Configuration

    Hier können Sie die Hintergrundbeleuchtung der LCD-Anzeige bei eingeschaltetem System ein oder ausschalten. Konfigurationsoptionen: [Turn on] [Turn off] LCD Poster Backlight (S5) [Turn off] Hier können Sie die Hintergrundbeleuchtung der LCD-Anzeige bei ausgeschaltetem System ein oder ausschalten. Konfigurationsoptionen: [Turn on] [Turn off] ROG Rampage Formula 4-29...

  • Seite 98: Usb Configuration

    4.5.4 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie ein Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Advanced USB Configuration Options USB Devices Enabled: Enabled None Disabled...

  • Seite 99: Pci Pnp

    BIOS konfiguriert alle Geräte des Systems, wenn [No] gewählt wurde. Wenn Sie ein Plug&Play-Betriebssystem verwenden und [Yes] gewählt haben, konfiguriert das Betriebssystem die Plug&Play-Geräte, die für das Starten des Systems benötigt werden. Konfigurationsoptionen: [No] [Yes] : [No] [Yes] ROG Rampage Formula 4-31...

  • Seite 100: Suspend Mode

    Po�er-Me�� Po�er-Me�� Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>. BIOS SETUP UTILITY Main Extreme Tweaker Advanced Power Boot Tools Exit Select the ACPI state Suspend Mode...

  • Seite 101: Apm Configuration

    Hier können Sie festlegen, ob das System sich durch bestimmte Tasten an der Tastatur einschalten lässt. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konfigurationsoptionen: [Disabled] [Space Bar] [Ctrl-Esc] [Power Key] : [Disabled] [Space Bar] [Ctrl-Esc] [Power Key] ROG Rampage Formula 4-33...

  • Seite 102: Hardware Monitor

    4.6.6 Hardware Monitor BIOS SETUP UTILITY Power Hardware Monitor CPU Temperature CPU Temperature [38.5ºC/102ºF] MB Temperature [36ºC/96.5ºF] NB Temperature [35ºC/95ºF] [35ºC/95ºF] SB Temperature [43ºC/109ºF] OPT1 Temperature [N/A] OPT2 Temperature [N/A] OPT3 Temperature [N/A] TEMP Overheat Protection [90ºC] TEMP Overheat Protection [90ºC] 90ºC] ] OPT1 TEMP Overheat Protection...
  • Seite 103 Chassis Fan Controls [Disabled] Hier können Sie den Gehäuselüfter-Controller aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Die folgenden beiden Elemente werden angezeigt, wenn Chassis Fan Controls aktiviert ist. Chassis Fan Ratio [Auto] Konfigurationsoptionen: [Auto] [90%] [80%] [70%] [60%] ROG Rampage Formula 4-35...
  • Seite 104 Chassis Target Temperature [41ºC] Konfigurationsoptionen: [32�C] [35�C] [38�C] [41�C] [44�C] [47�C] [50�C] Chassis Fan 3 Speed [xxxxRPM] or [Ignored] / [N/A] TDie integrierte Hardware-Überwachung erkennt automatisch die Gehäuse- lüfterdrehzahlen und zeigt sie in Umdrehungen pro Minute (RPM) an. Wenn der Lüfter nicht mit dem Lüfteranschluss am Motherboard verbunden ist, wird “N/A”...
  • Seite 105 CPU Voltage, CPU PLL Voltage, FSB Termination Voltage, DRAM Voltage, North Bridge Voltage, South Bridge Voltage, SB 1.5V Voltage, DRAM Controller Voltage REF, 3.3V Voltage, 5V Voltage, 12V Voltage Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. ROG Rampage Formula 4-37...

  • Seite 106: Boot Device Priority

    Boo�-Me�� Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. BIOS SETUP UTILITY Main Extreme Tweaker Advanced Power Boot Tools Exit Specifies the Boot Device Priority Boot Device Priority...

  • Seite 107: Boot Settings Configuration

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo™-Funktion zu verwenden. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 108: Security

    4.7.3 Security Die Elemente im Sicherheits-Menü gestatten Ihnen, die Systemsicherheits- einstellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Boot Security Settings <Enter> to change password.

  • Seite 109: Change User Password

    Bestätigen Sie bei der Aufforderung das Kennwort. Die Meldung “Kennwort eingerichtet” erscheint, nachdem Sie das Kennwort erfolgreich eingerichtet haben. Wiederholen Sie die obigen Schritte, um das Benutzer-Kennwort zu ändern. Clear User Password Wählen Sie dieses Element, um das Benutzerkennwort zu löschen. ROG Rampage Formula 4-41...

  • Seite 110: Asus Ez Flash 2

    (C)Copyright 1985-2007, American Megatrends, Inc. 4.8.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.

  • Seite 111: Asus O.c. Profile

    [Tab] Switch [Up/Down/Home/End] Move • Diese Funktion unterstützt USB-Speichersticks, Festplatten, oder Disketten (nur im FAT 32/16/12-Format). • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! ROG Rampage Formula 4-43...

  • Seite 112: Ai Net 2

    4.8.3 Ai Net 2 BIOS SETUP UTILITY Advanced POST Check LAN cable [Disabled] Check LAN cable during POST. Ai Net 2 Pair Status Length N/A N/A N/A N/A Select Screen N/A Select Item N/A Change Field Select Field General Help Save and Exit Exit v02.58 (C)Copyright 1985-2007, American Megatrends, Inc.

  • Seite 113: Discard Changes

    Discard Changes Diese Option ignoriert Ihre Änderungen und stellt die zuvor gespeicherten Werte wieder her. Bei Wahl dieser Option erscheint eine Bestätigung. Wählen Sie [Ok], um Änderungen zu ignorieren und zuvor gespeicherte Werte wieder zu laden. ROG Rampage Formula 4-45...

  • Seite 114: Load Setup Defaults

    Load Setup Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern.
  • Seite 115 Dieses Kapitel beschreibt den Inhalt der Support-DVD, die dem Motherboard- Paket beigelegt ist. Software- U��er�����u�g...
  • Seite 116 Kap��el��er����� Installieren eines Betriebssystems ..........5-1 Support DVD-Informationen ............5-1 Software-Informationen ............... 5-9 5.4 RAID-Konfigurationen ............... 5-36 Erstellen einer RAID-Treiberdiskette ........5-45 ROG Rampage Formula...

  • Seite 117: Installieren Eines Betriebssystems

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 5.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 118: Drivers-Menü

    Universal Serial Bus 2.0 (USB 2.0)-Treiber. -Treiber. ASUS EPU Driver + AI Gear 3 Utility Installiert den ASUS EPU-Treiber + AI Gear 3. Installieren Sie den ASUS EPU-Treiber und das AI Gear 3-Programm, bevor Sie die ASUS AI Suite installieren. Kapitel 5: Software-Unterstützung...

  • Seite 119: Utilities-Menü

    Hier klicken, um weitere Optionen anzuzeigen Hier klicken, um zur vorherigen Anzeige zurückzukehren ASUS InstAll-Installation Wizard for Utilities Installiert alle Anwendungen über den Installationsassistenten. Marvell Yukon CPA Application Installiert das Marvell Yukon Control Panel Applet (CPA)-Programm. ® Marvell Yukon VCT Application Installiert das Marvell Yukon Virtual Cable Tester (VCT)-Programm.
  • Seite 120 ASUS AI Direct Link Installiert ASUS AI Direct Link. ASUS AI Direct Link. ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in der Windows -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet- ® verbindung, entweder durch ein Netzwerk oder einen Internet Service Provider (ISP).

  • Seite 121: Make Disk-Menü

    Das Make Disk-Menü enthält Elemente zum Erstellen einer Intel ICH9R RAID/ Intel ICH9R RAID/ AHCI-Treiberdiskette. -Treiberdiskette. Intel ICH9 32/64 bit RAID/AHCI Driver Hier können Sie eine ICH9R 32/64bit RAID/AHCI-Treiberdiskette erstellen. ICH9R 32/64bit RAID/AHCI-Treiberdiskette erstellen. -Treiberdiskette erstellen. . ROG Rampage Formula...

  • Seite 122: Manual-Menü

    5.2.5 Manual-Menü Das Manual-Menü enthält eine Liste von zusätzlichen Benutzerhandbüchern. Klicken Sie auf ein Element, um das Verzeichnis des Handbuches zu öffnen. Die meisten Benutzerhandbücherdateien liegen im Portable Document Format (PDF) vor. Installieren Sie zuerst Adobe Acrobat Reader aus dem Menü ®...

  • Seite 123: Asus-Kontaktdaten

    5.2.7 ASUS Kontaktdaten ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. 5.2.8 Weitere Informationen Weitere Informationen Die Elemente in der rechten oberen Ecke liefern ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-DVD.

  • Seite 124: Dvd Durchsuchen

    DVD durchsuchen Zeigt den Inhalt der Support-DVD in einem Fenster an. Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss.. Dateiliste Zeigt den Inhalt der Support-DVD sowie eine kurze Beschreibung im Textformat Kapitel 5: Software-Unterstützung...

  • Seite 125: Software-Informationen

    Online-Hilfe oder den Readme-Dateien, die bei der Software enthalten sind. 5.3.1 ASUS MyLogo3™ Das Hilfsprogramm ASUS MyLogo3™ ermöglicht es Ihnen, das Boot-Logo Ihren Wünschen anzupassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. ASUS MyLogo3™ wird automatisch mit dem ASUS Update-Hilfsprogramm von der Support-DVD installiert.
  • Seite 126 Sie einen Wert im Feld Ratio auswählen. Wenn die Anzeige zum ASUS Utility-Hilfsprogramm zurückgekehrt ist, flashen Sie das originale BIOS, um das neue Boot-Logo zu laden. 10. Nach dem Flashen des BIOS starten Sie Ihren Computer neu, um das neue Boot-Logo während des POST anzuzeigen.

  • Seite 127: Ai Net2

    Fehler an dem mit dem LAN-Anschluss verbundenen LAN-Kabel erkannt wurde. • Wenn das System den LAN-Kabelstatus prüfen soll, bevor das Betriebssystem hochgefahren wird, aktivieren Sie das Element POST Check LAN cable im BIOS. ROG Rampage Formula 5-11...

  • Seite 128: Ai Audio

    5.3.3 AI Audio 2 (SoundMAX High Definition Audioprogramm) ® Der ADI AD1988 High Definition Audio CODEC bietet durch das SoundMAX ® Audio-Hilfsprogramm mit AudioESP™-Software 8-Kanal-Audio-Fähigkeiten, um das ultimative Audioerlebnis am PC zu ermöglichen. Die Software ist mit hochqualitativer Audio Synthes/Rendering, 3D Sound-Positionierung und fortschrittlichen Spracheingabetechnologien ausgestattet.
  • Seite 129 AI Audio 2 erweitert außerdem das Stereophonische Soundfeld zu Multikanälen, mit einer realistischen klangumgebung. Surround-Virtualisierung Diese Funktion virtualisiert den Surround-Sound mit besonderer Klarheit für die Nutzung von Stereo-Lautsprechern oder Kopfhörern. SoundMAX BlackHawk (AI Audio 2) ist nur für das Windows ® Vista™-Betriebssystem verfügbar. ROG Rampage Formula 5-13...
  • Seite 130 Wiedergabeeinstellungen Um die Wiedergabeeinstellungen zu verändern, klicken Sie auf die Wiedergabe-Schaltfläche auf der Kontrolleiste. Sie können die Lautstärke der Lautsprecher und der SPDIF-Schnittstelle einstellen oder den Ton ganz ausschalten. Voreinstellung Klicken Sie hier und wählen Sie im Drop- Down-Menü die gewünschte Digital Signal Processing (DSP)-Voreinstellung.
  • Seite 131 ANDREA-Einstellungen Hier können Sie erweiterte Mikrofoneingangsfunktionen wie No Filtering, Speakerphone, Voice Recording und Directional Beam auswählen. Weitere Einstellungen Klicken Sie für weitere Einstellungen auf Equalizer Hier können Sie alle DSP- Voreinstellungs- frequenzen einstellen und selbst festlegen. ROG Rampage Formula 5-15...
  • Seite 132 Speakers Hier können Sie Speaker Trim und Speaker Delay einstellen. Bass Hier können Sie Basseinstellungen vornehmen. Preferences Hier können Sie die Einstellungen und Informationen zum Programm, der Programmversion, AudioESP usw. einsehen. 5-16 Kapitel 5: Software-Unterstützung...

  • Seite 133: Audio Setup-Einstellungsassistent

    Taskleiste, um das SoundMAX Kontrollfenster zu öffnen. ® Audio Setup-Einstellungsassistent Durch Klicken auf das -Symbol im SoundMAX -Kontrollpanel können Sie einfach ® Ihre Audio-Einstellungen konfigurieren. Folgen Sie dazu einfach den nachfolgenden Bildschirmanweisungen und genießen Sie das High Definition Audio-Erlebnis. ROG Rampage Formula 5-17...

  • Seite 134: Lautstärke Regeln

    Buchsenkonfiguration Lautstärke regeln Diese Anzeige hilft Ihnen, die Diese Anzeige hilft Ihnen, die Audioanschlüsse ihres Computer Lautstärke zu regeln. Klicken Sie entsprechend der installierten auf Test, um die vorgenommenen Audiogeräte zu konfigurieren. Änderungen anzuhören. Mikrofonlautstärke regeln Diese Anzeige hilft Ihnen, die Mikrofonlautstärke einzustellen. Sie werden aufgefordert, den vorgegebenen Text vorzulesen, damit der AudioWizard während Sie sprechen die Lautstärke einstellen kann.

  • Seite 135: Audio-Eigenschaften

    Klicken Sie auf den General-Tab, um Ihre Wiedergabe- und Aufnahmegeräte zu wählen oder die AudioESP™-Funktion und den digitalen Ausgang zu aktivieren/ deaktivieren. Klangoptionen Mit dem Klick auf den Listening Environment-Tab haben Sie die Möglichkeit, Ihre Lautsprecherausgangseinstellungen zu optimieren. ROG Rampage Formula 5-19...
  • Seite 136 Mikrofonoptionen Mit dem Klick auf den Tab Microphone haben Sie die Möglichkeit, Ihre Mikrofoneingangseinstellungen zu optimieren. 5-20 Kapitel 5: Software-Unterstützung...

  • Seite 137: Asus Pc Probe Ii

    Desktop aus zu starten, klicken Sie Start > ® Programme > ASUS > PC Probe II > PC Probe II v1.00.43. Das PC Probe II Hauptfenster wird angezeigt. Wenn das Programm gestartet ist, erscheint das PC Probe II-Symbol in der Windows ®...

  • Seite 138: Preference (Eigenschaften)

    Schalter Funktion Öffnet das Konfigurationsfenster Öffnet das Report-Fenster Öffnet das Desktop Management Interface-Fenster Öffnet das Peripheral Component Interconnect-Fenster Öffnet das Windows Management Instrumentation-Fenster Öffnet das Festplatten-, Speicher- und Prozessorbenutzungsfenster Zeigt die Eigenschaften oder blendet diese aus Verkleinert das Programm Schließt das Programm Sensorenalarm Wenn ein Systemsensor ein Problem feststellt, färbt sich der rechte Rand des Hauptfensters rot, wie in den folgenden Abbildungen gezeigt wird.

  • Seite 139: Hardwareüberwachungsanzeigen

    Verändern der Sensorgrenzwerte Sie können die Sensorgrenzwerte in der Überwachungsanzeige mit Hilfe der hier dargestellten Wert Schaltflächen oder über das vergrößern Config-Fenster verändern. Wert In der kleinen, rechteckigen Version verkleinern der Überwachungsanzeige lassen sich die Sensorgrenzwerte nicht verändern. ROG Rampage Formula 5-23...
  • Seite 140 Überwachungsalarm Die Überwachungsanzeige wird rot, wenn ein Komponentenwert seine Grenzen über- oder unterschreitet. Siehe hierzu die folgenden Abbildungen. Kleine Anzeige Große Anzeige WMI Browser Klicken Sie , um den WMI (Windows Management Instrumentation)-Browser anzuzeigen. Dieser Browser zeigt Informationen zur Verwaltung von Windows ®...
  • Seite 141 Festplattenspeicher an. Auf der linken Seite werden alle logischen Laufwerke aufgelistet. Klicken Sie ein Festplattenlaufwerk, um dessen Informationen auf der rechten Seite anzuzeigen. Das Tortendiagramm im unteren Teil des Fensters zeigt den belegten (blau) und verfügbaren (rosa) Festplattenplatz an. ROG Rampage Formula 5-25...

  • Seite 142: Pc Probe Ii Konfigurieren

    Speicherauslastung Der Memory (Speicher)- Registerreiter zeigt den belegten und verfügbaren physischen Speicher an. Das Tortendiagramm im unteren Teil des Fensters zeigt belegten (blau) und den verfügbaren (rosa) physischen Speicher an. PC Probe II konfigurieren Klicken Sie , um die Sensorengrenzwerte anzusehen und zu verändern. Im Config-Fenster sind zwei Registerreiter: Sensor/Threshold (Sensorgrenzwerte) und Preference (Eigenschaften).

  • Seite 143: Asus Ai Suite

    5.3.5 ASUS AI Suite Mit ASUS AI Suite können Sie die Programme AI Gear 3, AI Booster, AI Nap, und Q-Fan 2 einfach starten. Installieren Sie vor ASUS AI Suite erst den ASUS EPU + AI Gear 3-Treiber. Andernfalls funktioniert ASUS AI Suite nicht ordnungsgemäß.

  • Seite 144: Weitere Funktionstasten

    Weitere Funktionstasten Klicken Sie auf in der rechten Ecke des Hauptfensters, um das Überwachungsfenster zu öffnen. Zeigt die CPU- /System-Temperatur, CPU-/Arbeitsspeicher- /PCIE-Spannung und CPU-/�ehäuselüfter- geschwindigkeit an. Zeigt die FSB-/CPU- Frequenz an Klicken Sie auf in der rechten Ecke des erweiterten Fensters, um die Temperatur von Celsius zu Fahrenheit umzuschalten.
  • Seite 145 5.3.6 ASUS EPU-Programm -- AI Gear 3 ASUS AI Gear 3 ist eine Anwendung, mit der alle ASUS EPU (Energy Processing Unit)- Funktionen konfiguriert werden können. Dieses einfach zu benutzende Programm bietet Ihnen die Wahl zwischen vier Systemleistungsprofilen, welche den Prozessortakt und die vCore-Spannung für verschiedene Bedürfnisse einstellen.

  • Seite 146: Asus Ai Nap

    5.3.7 ASUS AI Nap Diese Funktion gestattet Ihnen, während Ihrer Abwesenheit den Leistungsverbrauch des Computers zu minimieren. Aktivieren Sie diese Funktion für einen minimalen Leistungsverbrauch und einen leisen Systembetrieb. Nach der AI Nap-Installation von der mitgelieferten Support-DVD können Sie das Hilfsprogramm durch einen Doppelklick auf das AI Nap-Symbol in der Windows- Startleiste starten.

  • Seite 147: Asus Q-Fan 2

    5.3.8 ASUS Q-Fan 2 Die ASUS Q-Fan 2 Control-Funktion ermöglicht es Ihnen, einen geeigneten Leistungspegel für den CPU-Lüfter oder den Gehäuselüfter für eine effektive Systemkühlung einzustellen. Nach der Aktivierung der Q-Fan 2-Funktion können die Lüfter so eingestellt werden, dass sie entsprechend der Temperatur automatisch die Drehzahl regeln oder die maximale Drehzahl erreichen.

  • Seite 148: Asus Ai Booster

    5.3.9 ASUS AI Booster Die ASUS AI Booster-Anwendung ermöglicht es Ihnen, den Prozessor ohne umständliches Aufrufen des BIOS direkt in der Windows -Umgebung zu ® übertakten. Nach der Installation von AI Suite von der mitgelieferten Support-DVD können Sie das Programm durch Doppelklicken auf das AI Suite-Symbol in der Windows- Taskleiste und den anschließenden Klick auf die AI Booster-Schaltfläche im AI...

  • Seite 149: Cpu Level Up

    ® doppelklicken, und klicken Sie dann die CPU Level Up-Schaltfläche im AI Suite Hauptfenster. Über die Optionen in der Taskleiste können Sie das CPU-Niveau auswählen, die CPU-/Arbeitsspeicher-/ PCI-E-Frequenz auswählen, oder Ihre eigenen Übertaktungseinstellungen erstellen und anwenden. ROG Rampage Formula 5-33...

  • Seite 150: Asus Ai Direct Link

    Netzwerkkabel erstellen, um Daten noch schneller gemeinsam zu nutzen. Verbinden Sie zuerst zwei Computer über ein Netzwerkkabel miteinander (mindestens einer muss von ASUS hergestellt worden sein), und installieren Sie dann auf beiden Computern das Programm, um AI Direct Link nutzen zu können.
  • Seite 151 Angemeldete Benutzer haben auf diesen Ordner vollen Zugriff. Der Standardpfad des Eingangsordners ist C:\Programme\ASUS\AI Direct Link. Um den Speicherort zu ändern, deaktivieren Sie zuerst den Eingangsordner und wählen Sie dann Incoming folder > Change incoming folder (Eingangsordner ändern), um das Systemverzeichnis zu öffnen.

  • Seite 152: Raid-Definitionen

    RAID-Ko���gura��o�e� ® Das Motherboard ist mit dem Intel ICH9R Southbridge RAID-Controller ausgestattet, mit dem Sie Serial ATA-Laufwerke als RAID-Sets konfigurieren können. 5.4.1 RAID-Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine einzelne Festplatte, und beschleunigen dadurch den Datenzugriff und die Speicherung.

  • Seite 153: Serial Ata-Festplatten Installieren

    Wählen Sie [RAID] aus den verfügbaren Optionen und drücken Sie die <Enter>- Taste. Speichern Sie Ihre Einstellungen und verlassen Sie das BIOS-Setup. Details zur Navigation im BIOS finden Sie in der Systembeschreibung des Motherboard-Handbuches (Kapitel 4). ROG Rampage Formula 5-37...
  • Seite 154 Intel Matrix Storage Manager Option ROM-Programm ® Mit dem Intel Matrix Storage Manager Option ROM-Programm können Sie RAID 0-, ® RAID 1-, RAID 10- (RAID 0+1) und RAID 5-Sets aus Serial ATA-Festplatten erstellen, die an die Serial ATA-Anschlüsse der Southbridge angeschlossen sind. So starten Sie das Intel Application Accelerator RAID Option ROM-Programm: ®...

  • Seite 155: Erstellen Eines Raid 0-Sets (Striped)

    [ENTER]-Selection Complete Benutzen Sie die Oben-/Unten-Pfeiltaste, um ein Laufwerk zu unterlegen, dann drücken Sie die <Leertaste>, um es auszuwählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie die <Eingabetaste>, wenn Sie mit der Auswahl fertig sind. ROG Rampage Formula 5-39...
  • Seite 156 Benutzen Sie die Oben-/Unten-Pfeiltasten, um die Blockgröße für das RAID 0- Array auszuwählen, und drücken Sie die <Eingabetaste>. Es sind Blockgrößen von 4 bis 128 KB verfügbar, die Standardgröße ist 128 KB. HINWEIS: Für Serversysteme empfiehlt sich eine kleinere Array-Blockgröße. Für Multimedia-Computersysteme, die hauptsächlich zur Audio- und Videobearbeitung verwendet werden, ist eine größere Array-Blockgröße, für eine optimale Leistung, zu empfehlen.

  • Seite 157: Erstellen Eines Raid 1-Sets (Mirrored)

    WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurückzukehren oder <N>, um zum Create Volume-Menü zurückzukehren. ROG Rampage Formula 5-41...

  • Seite 158: Erstellen Eines Raid 10-Sets (Raid 0+1)

    Erstellen eines RAID 10-Sets (RAID 0+1) So erstellen Sie ein RAID 10-Set: Wählen Sie 1. Create RAID Volume im Hauptmenü und drücken Sie anschließend die <Eingabetaste>. Die folgende Darstellung erscheint. Intel(R) Matrix Storage Manager Option ROM v5.0.0.1032 ICH9R wRAID5 Copyright(C) 2003-05 Intel Corporation. All Rights Reserved. [ CREATE ARRAY MENU Name: Volume10...

  • Seite 159: Erstellen Eines Raid 5-Sets (Parität)

    [Enter]-Select Tragen Sie einen Namen für das RAID 5-Set ein und drücken Sie die <Eingabetaste>. Wenn das RAID Level-Element unterlegt ist, drücken Sie die Oben- /Unten-Pfeiltasten um RAID 5 (Parität) auszuwählen und drücken Sie die <Eingabetaste>. ROG Rampage Formula 5-43...
  • Seite 160 Wenn das Disks-Element unterlegt ist, drücken Sie die <Eingabetaste>, um die Festplatten als RAID zu konfigurieren. Dieses Dialogfenster erscheint. [ SELECT DISKS Port Drive Model Serial # Size Status 0 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 1 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 2 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk...

  • Seite 161: Erstellen Einer Raid-Treiberdiskette

    Legen Sie eine Diskette in das Diskettenlaufwerk oder schließen Sie einen USB-Speicherstick an, falls Sie Windows Vista benutzen. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu verhindern. ROG Rampage Formula 5-45...
  • Seite 162 So installieren Sie den RAID-Treiber unter Windows XP: Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6> und legen Sie danach die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein.
  • Seite 163 Der Anhang beschreibt die CPU- Eigenschaften und die vom Motherboard unterstützten Technologien sowie den Debug-Code des LCD-Displays. C�U-Eigenschaften...
  • Seite 164 Kap��el��er����� Intel EM64T ..................A-1 ® Enhanced Intel SpeedStep -Technologie (EIST) .......A-1 ® Intel Hyper-Threading-Technologie ..........A-3 ® Debug Code-Tabelle ..............A-4 ROG Rampage Formula...

  • Seite 165: Benutzen Der Intel ® Em64T-Funktion

    ® Prozessoren unter 32-Bit Betriebssystemen. • Das Motherboard-BIOS unterstützt EM64T. Sie können die neueste Bios-Version auf der ASUS Webseite (www.asus.com/support/download/) herunterladen, wenn Sie Ihr BIOS aktualisieren wollen. Details siehe Kapitel 4. • Für mehr Informationen über die EM64T-Funktion besuchen Sie bitte www.

  • Seite 166: Benutzen Der Eist

    A.2.2 Benutzen der EIST So benutzen Sie die EIST-Funktion: Schalten Sie den Computer ein und öffnen Sie das BIOS-Setup. Gehen Sie zum Advanced-Menü und markieren Sie die Prozessorkonfiguration, dann drücken Sie die <Eingabetaste>. Setzen Sie das Intel(R) SpeedStep Technologie-Element auf [Automatic], dann drücken Sie die <Eingabetaste>.

  • Seite 167: Intel ® Hyper-Threading Technology

    Starten Sie das System und gehen Sie in das BIOS-Setup. Im Erweitert- Menü stellen Sie bitte sicher, dass das Element Hyper-Threading Technology auf Enabled eingestellt ist. Das BIOS-Element wird nur angezeigt, wenn Sie einen Prozessor installiert haben, der Hyper-Threading Technologie unterstützt. Starten Sie den Computer neu. ROG Rampage Formula...

  • Seite 168: Debug Code-Tabelle

    Debug Code-Tabelle Code-Tabelle Code Beschreibung CPU INIT CPU-Initialisierung DET CPU CMOS R/W-Funktionalität testen Vorzeitige Chipsatzinitialisierung: - Shadow RAM deaktiviert CHIPINIT - L2 Cache (Sockel 7 oder niedriger) deaktiviert - Chipsatzgrundregister programmieren Speicher erkennen DET DRAM - Automatische Erke nnung von DRAM-Größe, Typ und ECC - Automatische Erkennung der L2 Cache (Sockel 7 oder kleiner) DC FCODE Komprimierten BIOS-Code zu DRAM erweitern...
  • Seite 169 MS ERROR Mausfehlfunktion SMARTERR Festplatten-Smartfunktionsfehler HM ERROR Hardware-Überwachungsfehler AINETERR AI NET-Fehlfunktion CASEOPEN Gehäuse offen EPA oder persönliches Logo löschen 1. Chipsatz-Energieverwaltungsschaltung aufrufen PASSWORD 2. Textfont des EPA-Logos (nicht des Vollbildlogos) wiederherstellen 3. Passwort abrufen, wenn eines eingerichtet ist ROG Rampage Formula...
  • Seite 170 ISA PnP-Bootgeräte initialisieren 1. Endgültige USB-Initialisierung 2. NET PC: SYSID-Struktur aufbauen 3. Anzeige wieder in den Textmodus umschalten USB FINAL 4. ACPI-Tabelle im oberen Speicherbereich einrichten 5. ISA-Adapter ROMs aufrufen 6. IRQs den PCI-Geräten zuordnen 7. APM initialisieren 8. IRQ-Rauschen löschen INIT ROM Optionale ROM-Geräte initialisieren 1.

Inhaltsverzeichnis
