2.8 A����l���e

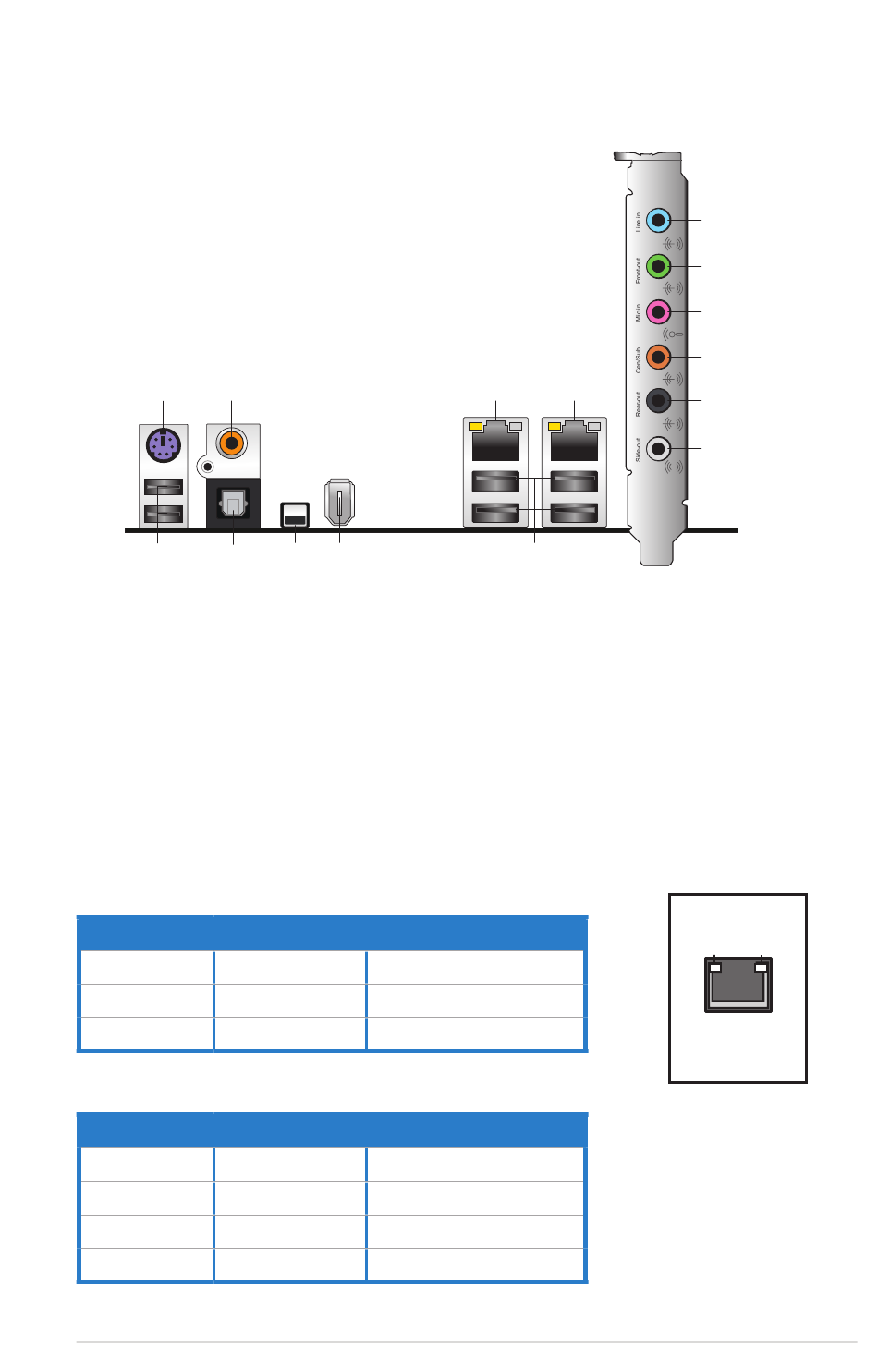

2.8.1 Rücktafelanschlüsse
1 2
15 14
1. PS/2-Tastaturanschluss (lila). Hier können Sie eine PS/2-Tastatur anschließen.
2. Koaxialer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein koaxiales
S/PDIF-Kabel mit externen Audiogeräten.
3. LAN 2 (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen
zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-
Anzeigen des LAN-Anschlusses entnehmen Sie bitte der folgenden Tabelle.
4. LAN 1 (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen
zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-
Anzeigen des LAN-Anschlusses entnehmen Sie bitte der folgenden Tabelle.

LED-Anzeigen am 32-Bit OS LAN-Anschluss

Activity/Link Speed-LED
AUS AUS
GELB* AUS
GELB* ORANGE
* Blinken

LED-Anzeigen am 64-Bit OS LAN-Anschluss

Activity/Link
AUS* AUS
GELB* AUS
GELB* ORANGE
GELB* GRÜN
* Blinken
ROG Rampage Formula
clr
CMOS
13 12
Beschreibung
Soft-Aus-Modus
Beim Ein/Ausschalten
100 Mbps-Verbindung
Speed-LED Beschreibung
Soft-Aus-Modus
Beim Ein/Ausschalten
100 Mbps-Verbindung
1 Gbps-Verbindung
3 4
11
5
6
7
8
9
10
ACTIVITY/ SPEED
LINK LED LED
LAN-Anschluss
2-27
