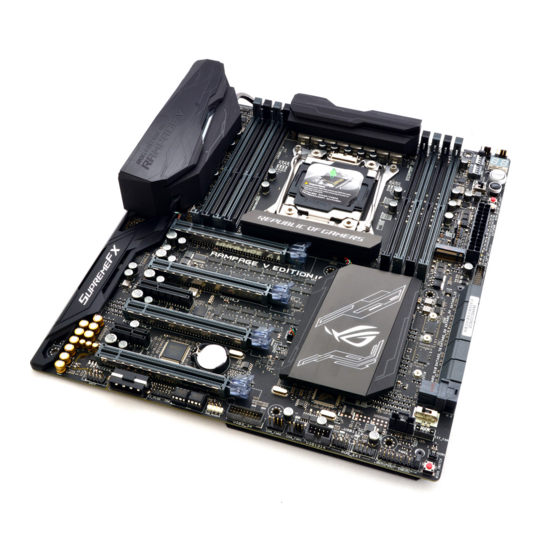

Asus RAMPAGE V Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. RAMPAGE V
  6. Bedienungsanleitung

Asus RAMPAGE V Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

RAMPAGE V
EDITION 10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus RAMPAGE V

Inhaltszusammenfassung für Asus RAMPAGE V

  • Seite 1 RAMPAGE V EDITION 10...

  • Seite 2: Erste Ausgabe April 2016

    Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii RAMPAGE V EDITION 10 Spezifikationsübersicht..........ix SupremeFX Hi-Fi Spezifikationsübersicht .............. xv Verpackungsinhalt ....................xvi Installationswerkzeuge und Komponenten ............xvii Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2...
  • Seite 4 SMART-Informationen zu Festplatte/SSD ........ 3-25 Monitor-Menü ................... 3-25 Boot Menü....................3-26 Tools-Menü ....................3-28 3.9.1 GPU-Post .................. 3-28 3.9.2 ASUS EZ Flash 3 Utility ............3-28 3.9.3 Sicheres Löschen..............3-29 3.9.4 ASUS-Übertaktungsprofil ............3-30 3.9.5 ASUS SPD-Information ............. 3-31 3.10 Exit Menü...
  • Seite 5 Serial ATA-Festplatten installieren ..........4-2 4.1.3 Intel Rapid Storage Technologie im UEFI BIOS ......4-2 4.1.4 Intel Rapid Storage Technology Option ROM-Dienstprogramm ..4-6 Erstellen einer RAID-Treiberdiskette............4-10 4.2.1 Erstellen einer RAID-Treiberdiskette unter Windows® .... 4-10 Anhang Hinweise ........................A-1 ASUS Kontaktinformation ..................A-6...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe.

  • Seite 9: Rampage V Edition 10 Spezifikationsübersicht

    RAMPAGE V EDITION 10 Spezifikationsübersicht Neue Intel Core™ i7 Prozessoren der X-Serie auf LGA 2011-v3 Sockel Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Max Technologie 3.0* * Die Unterstützung dieser Funktionen hängt von den CPU-Typen ab. Chipsatz Intel X99 Chipsatz 8 x DIMM, max.

  • Seite 10: Audio Ausstattung

    - 6 x USB 2.0 Anschlüsse (2 Anschlüsse auf der Rückseite [schwarz], 4 Anschlüsse auf dem Mittelboard)** ASMedia USB 3.1 Controller - unterstützen ASUS USB 3.1 Boost: - 4 x USB 3.1 Anschlüsse (2 x Typ-A [rot] und 2 x Typ-C [schwarz] Anschlüsse auf der Rückseite)*...
  • Seite 11 RAMPAGE V EDITION 10 Spezifikationsübersicht Extreme Engine Digi+ - MicroFine Legierungsdrossel - IR3555 PoweIRstage - 10K Schwarz-Metallic Kondensatoren OC Zone - ReTry-Taste - Sicherer-Start-Taste - LN2-Modus-Header - Langsam-Modus-Schalter - Start-Schaltfläche - Reset-Taste - ProbeIt - PCIe x16 Lane-Schalter - DRAM-Kanal-Schalter...
  • Seite 12 4 x USB 3.1 Anschlüsse (2 x Typ-C [schwarz] und 2 x Typ-A [rot]) 2 x Anti-Surge LAN (Überspannungsschutz) (RJ45) Anschlüsse Rückseite E/A- 1 x ASUS Wi-Fi GO! Modul (WLAN 3x3 802.11 a/b/g/n/ac und Anschlüsse Bluetooth v4.0) 1x PS/2 Tastatur / Maus-Kombianschluss 2 x USB 2.0 Anschlüsse [schwarz]...
  • Seite 13 1 x Thunderbolt Header 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM 2.0, SM BIOS 3.0, ACPI 5.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS BIOS Funktionen 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, F3 My Favorites, Quick Note, letztes Änderungsprotokoll, F12 PrintScreen und ASUS DRAM...
  • Seite 14 RAMPAGE V EDITION 10 Spezifikationsübersicht Treiber ROG GameFirst Technologie ROG RAMDisk ROG RAMCache ROG CPU-Z Software ROG Mem TweakIt AURA Kaspersky Anti-Virus ASUS WebStorage ASUS Utilities Unterstützte Windows 10 / Windows 8.1 / Windows 7 Betriebssysteme Formfaktor Erweiterter ATX-Formfaktor, 12 Zoll x 10,7 Zoll (30,5 cm x 27,2 cm)

  • Seite 15: Supremefx Hi-Fi Spezifikationsübersicht

    SupremeFX Hi-Fi Spezifikationsübersicht 1 x ESS ES9018K2M SABRE DAC 2 x LM4562 Operationsverstärker Hardware 1 x TPA6120A2 Kopfhörerverstärker 1 x Cirrus Logic CS5361 5 x RC4580 Operationsverstärker Unterstützte Formate: Bis zu 32-bit/384kHz und DSD 64/128* Ausgang (32 Ohm): 4,8 VRMS (720 mW RMS je Kanal) Ausgang (600 Ohm): 6,8 VRMS (77 mW RMS je Kanal) THD+N @ 1K (-3 dB): -104 dB (<0,0007%) Kopfhörer-...

  • Seite 16: Verpackungsinhalt

    Kabel 1 x 3-in-1 Thermistorkabel 1 x Wafer-Kabel 1 x Kabel für SupremeFX Hi-Fi 1 x AURA-Kabel 1 x ASUS 3T3R Dual-Band-WLAN bewegbare Antennen (Wi- Fi 802.11a/b/g/n/ac konform) 1 x Lüftererweiterungskarte 1 x Q-Anschluss-Set 2 x ROG-Untersetzer 1 x ROG-Lüfteretikett Zubehör...

  • Seite 17: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel LGA2011-v3 CPU Intel LGA2011-v3 kompatible CPU Lüfter Philips (Kreuz)-Schraubenzieher SATA PC Gehäuse Festplattenlaufwerk 1 Tüte mit Schrauben DIMM Netzteil SATA optisches Laufwerk (optional) Grafikkarte Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten. xvii...
  • Seite 18 xviii...

  • Seite 19: Kapitel 1: Produkteinführung

    Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS RAMPAGE V EDITION 10...

  • Seite 20: Motherboard-Layout

    1.1.2 Motherboard-Layout Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf die Abschnitte 1.1.9 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...

  • Seite 21: Ausstattungsinhalt

    RESET-Taste Sicherer-Start-Taste (SAFE_BOOT) 1-12 ReTry-Taste (RETRY_BUTTON) 1-11 ProbeIt 1-36 USB 3.0 Anschluss (20-1-polige USB3_12; USB3_34) 1-27 M.2 (SOCKET3) 1-30 Intel X99 Serielle ATA 6 Gb/s Anschlüsse (7-poliger SATA6G_1-10) 1-25 U.2 Anschluss (U.2) 1-31 SLI/CFX-Schalter (SLI/CFX) 1-12 Thermosensorkabelanschluss (2-poliger T_SENSOR1) 1-26 BIOS-Umschalttaste (BIOS_SWITCH) 1-11 System Panel Anschluss (20-3-polig PANEL) 1-31 Thunderbolt Header (5-polig TB_HEADER) 1-29 USB 2.0 Anschlüsse (10-1-polig USB1112, USB1314) 1-28 ROG-Erweiterungsanschluss (18-1-Pin-ROG_EXT) 1-26 RGB-Header (4-poliger RGB_HEADER) 1-31 TPM Anschluss (14-1 polig TPM) 1-29 Frontblenden Audioanschluss (10-1-polig AAFP) 1-30 ASUS RAMPAGE V EDITION 10...

  • Seite 22: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA 2011-v3-Sockel für Prozessoren der New Intel Core™ i7 X-Serie auf LGA 2011-v3-Sockeln ausgestattet. Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA2011-v3-Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...

  • Seite 23: Systemspeicher

    1.1.4 Systemspeicher Das Motherboard ist mit acht (8) Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR3- oder DDR2-Module. Installieren Sie KEIN DDR3- oder DDR2-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ASUS RAMPAGE V EDITION 10...
  • Seite 24 Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. Um mit der vom Hersteller angegebenen oder einer höheren Frequenz zu arbeiten, beachten Sie den Abschnitt 3.5 Extreme Tweaker-Menü für die manuelle Speicherfrequenzeinstellung. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Speichermodule mit Speicherfrequenz höher als 2133MHz und dem entsprechenden Timing oder dem geladenen XMP Profil ist nicht der JEDEC-Speicher-Standard. Die Stabilität und die Kompatibilität der Speichermodule sind abhängig von der CPU- Funktion und anderen installierten Geräten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...

  • Seite 25: Erweiterungssteckplätze

    1.1.5 Erweiterungssteckplätze Stellen Sie sicher, dass das Stromkabel vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt wird. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 3.0 x16/x8_1 Steckplatz PCIe 3.0 x8_2 Steckplatz PCIe 4.1 x1_2-Steckplatz PCIe 3.0 x16/8_3-Steckplatz PCIe 1.1 x1_1-Steckplatz PCIe 3.0 x8_4-Steckplatz ASUS RAMPAGE V EDITION 10...
  • Seite 26 • Wir empfehlen, dass Sie bei Verwendung des CrossFireX™- oder SLI-Modus genügend Leistung bereitstellen. • Achten Sie beim Betrieb mit vier stark beanspruchten VGA-Karten aus Stabilitätsgründen darauf, die 4-polige zusätzliche PCIe-Stromversorgung anzuschließen. Beachten Sie zur Installation die nachstehende Konfigurationstabelle. PCIe 3.0 Betriebsmodus für 40-Lanes-CPUs 3-Wege- Steckplatz # Einzel VGA SLI/CFX 4-Wege-SLI/CFX SLI/CFX PCIEX16/X8_1 PCIEX8_2 — — PCIEX16/X8_3 — PCIEX8_4 — — — PCIe 3.0 Betriebsmodus für 28-Lanes-CPUs 3-Wege- Steckplatz # Einzel VGA SLI/CFX SLI/CFX PCIEX16/X8_1...

  • Seite 27: Onboard-Tasten Und Schalter

    1.1.6 Onboard-Tasten und Schalter Die Onboard-Tasten und Schalter ermöglichen Ihnen die Feineinstellung der Leistung, während der an einem offenen System oder einem Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern. Einschalttaste (START) Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System Einschalten oder Aufwecken können. Die Taste leuchtet auch auf, wenn das System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die Motherboardkomponenten entfernen oder installieren. RESET-Taste Drücken Sie die Reset-Taste, um das System neu zu starten. ASUS RAMPAGE V EDITION 10...
  • Seite 28 • • Die DRAM_LED leuchtet auch auf, wenn das DIMM nicht richtig installiert wurde. Schalten Sie das System aus und bauen Sie das DIMM ordnungsgemäß ein, bevor Sie die MemOK verwenden. • Die MemOK!-Taste funktioniert unter der Windows®-Umgebung nicht. • Während des Einstellungsvorgangs lädt das System die ausfallsicheren Speichereinstellungen. Das System benötigt für den Test einer Gruppe von ausfallsicheren Einstellungen ca. 30 Sekunden. Das System benötigt für den Test einer Gruppe von ausfallsicheren Einstellungen ca. 30 Sekunden. Die Blinkgeschwindigkeit der DRAM_LED erhöht sich, um die verschiedenen Testvorgänge anzuzeigen. • Aufgrund der Speichereinstellungsanforderungen startet das System automatisch neu, nachdem jedes Timing-Set getestet wurde. Falls die installierten DIMMs nach Beendigung des Einstellungsvorgangs immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs durch Modelle aus, die in der QVL (Qualified Vendors List - Liste qualifizierter Händler) unter www.asus.com empfohlen werden. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der Speichereinstellung fort. Um die Speichereinstellung zu stoppen, schalten Sie den Computer aus und ziehen Sie den Stecker für ca. 5-10 Sekunden aus der Steckdose. • Falls Ihr System aufgrund von BIOS-Übertaktung nicht starten sollte, halten Sie die MemOK!-Taste zum Systemstart und zum Laden der BIOS-Standardeinstellungen gedrückt. Während des POST erscheint eine Meldung, um Sie daran zu erinnern, dass das BIOS auf seine Standardwerte zurückgesetzt wurde. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK!-Funktion benutzt haben, die neuste BIOS-Version von der ASUS-Webseite unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. 1-10 Kapitel 1: Produkteinführung...
  • Seite 29 ReTry-Taste (RETRY_BUTTON) Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Bei Betätigung wird ein Systemneustart erzwungen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden. BIOS-Umschalttaste (BIOS_SWITCH) Das Motherboard ist mit zwei BIOS-Varianten ausgestattet. Drücken Sie die BIOS- Taste zum Umschalten zwischen den BIOS-Varianten und laden Sie verschiedene BIOS-Einstellungen. Die BIOS-LEDs in der Nähe zeigen das aktuell ausgewählte BIOS ASUS RAMPAGE V EDITION 10 1-11...
  • Seite 30 Sicherer-Start-Taste (SAFE_BOOT) Die Sicherer-Start-Taste kann jederzeit gedrückt werden, wenn ein Systemneustart im abgesicherten BIOS-Modus erzwungen werden soll. Diese Taste wendet vorübergehend sichere Einstellungen auf das BIOS an, während jegliche übertakteten Einstellungen beibehalten werden, sodass Sie die Einstellungen ändern können, die den Startfehler verursachen. Nutzen Sie diese Taste bei Übertaktung oder Optimierung der Einstellungen Ihres Systems. SLI/CFX-Schalter (SLI/CFX) Mit diesem Schalter können Sie die Steckplätze für die Installation von 2-Wege- oder 3-Wege-Grafikkarten bestimmen. Wenn aktiviert, leuchten die PCIE-LEDs in der Nähe der Steckplätze auf und zeigen so an, die Grafikkarten in den gekennzeichneten Steckplätzen zu installieren. • Die LEDs unterhalb des SLI/CFX-Schalters und in der Nähe der PCIE-Steckplätze leuchten auf, wenn der SLI/CFX-Schalter aktiviert ist. Schauen Sie im Abschnitt 1.1.7 Onboard-LEDs für die exakte Position der SLI/CFX- und PCIE-LEDs. • Fahren Sie nach dem Anpassen der PCIE-Bandbreite im BIOS das System herunter, damit der Lichteffekt der PCIE-LEDs aktualisiert wird. 1-12 Kapitel 1: Produkteinführung...

  • Seite 31: Dram Lane-Schalter (Dram_Sm_Sw)

    DRAM Lane-Schalter (DRAM_SM_SW) Diese Schiebeschalter ermöglichen die Aktivierung und Deaktivierung der entsprechenden DIMM-Steckplätze. Wenn eines der installierten DIMMs außer Betrieb ist, können Sie mithilfe des Schiebeschalters das fehlerhafte DIMM identifizieren, ohne die DIMMs entfernen zu müssen. PCIe x16 Lane-Schalter (PCIEX16_SW) Diese Schiebeschalter ermöglichen die Aktivierung und Deaktivierung der entsprechenden PCIe-x16-Steckplätze. Wenn eine der installierten PCIe-x16-Karten außer Betrieb ist, können Sie anhand des Schiebeschalters die fehlerhafte Karte identifizieren, ohne Karten entfernen zu müssen. ASUS RAMPAGE V EDITION 10 1-13...

  • Seite 32: Langsam-Modus-Schalter (Slow_Mode)

    Langsam-Modus-Schalter (SLOW_MODE) Der Langsam-Modus kommt während des LN2-Benchings zum Einsatz. Einige Prozessoren haben einen kleinen optimalen Temperaturbereich beim Betrieb bei ihrer höchsten Frequenz. Temperaturen außerhalb dieses Bereichs können zu Instabilität führen. Beispiel: Ein Prozessor muss zur Wahrung der Stabilität bei 5,8 GHz möglicherweise unter Last bei 80° C und bei Inaktivität bei nur 75° C arbeiten. Bei geringeren Frequenzen erhöht sich die Temperaturtoleranz der CPU. Dies wahrt jedoch Stabilität bei niedrigeren Frequenzen bei deutlich kälteren oder wärmeren Temperaturen. Direkt nach einer intensiven Last kann es bei Übergang zu einer geringen Belastung zu Abstürzen kommen, wenn die Temperatur nicht schnell genug ansteigt. Damit dies nicht geschieht, kippen Sie zum Verringern der Prozessorfrequenz einfach den Schalter. Durch Umschalten in den Slow-Mode (Langsamer Modus) während kritischer Momente bei abweichender Abstimmung von Temperatur/Max. Frequenz können zahlreiche Abstürze verhindert werden, selbst wenn Sie versuchen, bei geringen Temperaturen das Betriebssystem hochzufahren. 1-14 Kapitel 1: Produkteinführung...

  • Seite 33: Onboard Leds

    1.1.7 Onboard LEDs BIOS-LEDs (BIOS_LED1-2) Die BIOS-LEDs zeigen die Aktivität des BIOS an. Drücken Sie die BIOS-Taste zum Umschalten zwischen BIOS1 und BIOS2. Die LED leuchtet auf, wenn das entsprechende BIOS verwendet wird. PCIex16-Lane-LED-Anzeige (PCIEX16_1_LED1; PCIEX16_2_LED1; PCIEX16_3_ LED1; PCIEX16_4_LED1) Zeigt die verwendete PCIe-Lane. ASUS RAMPAGE V EDITION 10 1-15...
  • Seite 34 PCIE-LEDs (PCIE_LED1-4) Die PCIE-LEDs leuchten auf, um anzuzeigen, welche PCIE-Steckplätze verwendet werden sollen, wenn der SLI/CFX-Schalter aktiviert ist. SLI/CFX LED (SLI/CFX_LED) Die SLI/CFX-LEDs leuchten, wenn der SLI/CFX-Schalter aktiviert ist. 1-16 Kapitel 1: Produkteinführung...
  • Seite 35 Q LEDs (BOOT_DEVICE_LED; VGA_LED; DRAM_LED; CPU_LED) Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wird, wird die entsprechende LED dauerhaft leuchten, bis der Fehler behoben wurde. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit, die Ursache des Problems binnen Sekunden zu lokalisieren. DIMM LED (DIMM_A_LED; DIMM_B_LED; DIMM_C_LED; DIMM_D_LED) Die DIMM-LED zeigt an, wenn der entsprechende Speicherkanal aktiviert ist. ASUS RAMPAGE V EDITION 10 1-17...
  • Seite 36 Q-Code-LED (Q_CODE1) Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite. 1-18 Kapitel 1: Produkteinführung...

  • Seite 37: Beschreibung

    Pre-memory PCH Initialisierung wurde gestartet 2B – 2F Speicherinitialisierung Reserviert für ASL (siehe ASL-Statuscodes unten) Speicher installiert 32 – 36 CPU post-memory Initialisierung 37 – 3A Post-Memory System Agent Initialisierung wurde gestartet 3B – 3E Post-Memory PCH Initialisierung wurde gestartet DXE IPL wurde gestartet Speicherinitialisierungsfehler. Speichertyp ungültig oder nicht kompatible 50 – 53 Speichergeschwindigkeit Unspezifizierter Speicherinitialisierungsfehler Speicher nicht installiert Ungültiger CPU Typ oder Geschwindigkeit CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler (Fortsetzung auf der nächsten Seite) ASUS RAMPAGE V EDITION 10 1-19...
  • Seite 38 Q-Code-Tabelle Code Beschreibung CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC – EF Reserviert für zukünftige AMI Fehler-Codes Recovery-Zustand, durch Firmware ausgelöst (Auto-Wiederherstellung) Recovery-Zustand, durch Benutzer ausgelöst (erzwungene Wiederherstellung) Recovery-Prozess gestartet Recovery Firmware Image wurde gefunden Recovery Firmware Image wurde geladen F5 – F7 Reserviert für zukünftige AMI Fortschritt-Codes Recovery PPI nicht verfügbar Recovery-Kapsel nicht gefunden Ungültige Recovery-Kapsel FB –...
  • Seite 39 PCH DXE Initialisierung (PCH modulspezifisch) ACPI Modul Initialisierung CSM Initialisierung 7A – 7F Reserviert für zukünftige AMI DXE Codes Boot Device Selection (BDS) Phase wurde gestartet Treiberverbindung wurde gestartet PCI Bus Initialisierung wurde gestartet PCI Bus Hot Plug Controller Initialisierung PCI Bus Aufzählung PCI-Bus-Ressourcen anfragen PCI-Bus-Ressourcen zuordnen Konsolenausgabegeräte anschließen Konsoleneingabegeräte anschließen Super EA Initialisierung USB Initialisierung wurde gestartet USB Reset USB Erkennung USB aktiviert 9E – 9F Reserviert für zukünftige AMI Codes IDE Initialisierung wurde gestartet IDE Reset IDE Erkennung IDE aktiviert SCSI Initialisierung wurde gestartet SCSI Reset SCSI Erkennung SCSI aktiviert (Fortsetzung auf der nächsten Seite) ASUS RAMPAGE V EDITION 10 1-21...
  • Seite 40 Q-Code-Tabelle Code Beschreibung Setup-Bestätigungspasswort Start des Setups Reserviert für ASL (siehe ASL-Statuscodes unten) Setup Eingabe warten Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden Ungültiges Kennwort Fehler beim Laden der Boot Option (LoadImage ergab Fehler) Boot Option ist fehlgeschlagen (StartImage ergab Fehler)
  • Seite 41 ACPI/ASL Kontrollpunkte Code Beschreibung 0x01 System geht in S1 Schlafzustand 0x02 System geht in S2 Schlafzustand 0x03 System geht in S3 Schlafzustand 0x04 System geht in S4 Schlafzustand 0x05 System geht in S5 Schlafzustand 0x10 System wacht aus S1 Schlafzustand auf 0x20 System wacht aus S2 Schlafzustand auf 0x30 System wacht aus S3 Schlafzustand auf 0x40 System wacht aus S4 Schlafzustand auf System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im PIC- 0xAC Modus. System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im APIC- 0xAA Modus. ASUS RAMPAGE V EDITION 10 1-23...

  • Seite 42: Jumper

    1.1.8 Jumper LN2-Modus-Jumper (3-polig, LN2_MODE) Wenn der LN2-Modus aktiviert ist, wird das ROG-Motherboard zur Lösung des Kaltstartfehlers während des POST und zur Unterstützung eines erfolgreichen Systemstarts optimiert. 1-24 Kapitel 1: Produkteinführung...

  • Seite 43: Interne Anschlüsse

    1.1.9 Interne Anschlüsse Intel X99 Serielle ATA 6 Gb/s Anschlüsse (7-poliger SATA6G_1-10) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Wenn Sie eine serielle ATA-Festplatte installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit der Intel Rapid Storage Technologie über den integrierten Intel X99 Chipsatz erstellen. • Diese Anschlüsse sind auf [AHCI Modus] standardmäßig eingestellt. Wenn Sie beabsichtigen, eine Serielle ATA RAID-Anordnung mit diesen Anschlüssen zu erstellen, setzen Sie den SATA-Modus im BIOS auf [RAID-Modus]. Weitere Details finden Sie im Abschnitt PCH Speicherkonfiguration. • Bevor Sie eine RAID-Anordnung erstellen, beziehen Sie sich auf den Abschnitt 4.1 RAID-Konfigurationen oder das mitgelieferte Handbuch auf dem Motherboard- Support-USB-Laufwerk. ASUS RAMPAGE V EDITION 10 1-25...
  • Seite 44 ROG-Erweiterungsanschluss (18-1-Pin-ROG_EXT) Dieser Anschluss ist für das OC Panel I/II, die Frontbasis und andere ROG-Geräte vorgesehen. • Die Front Base erhalten Sie separat. • Weitere Informationen zu OC Panel und Front Base finden Sie unter www.asus.com. Thermosensorkabelanschluss (2-poliger T_SENSOR1) Dieser Anschluss ist für das Thermistor-Kabel, das die Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards überwacht. Schließen Sie das Thermistor-Kabel an und platzieren Sie den Sensor am Gerät oder Komponente des Motherboards, um seine Temperatur zu erkennen. Um die Temperatur im BIOS zu überwachen, gehen Sie zu BIOS > Monitor (Überwachung) > Temperature Monitor (Temperaturüberwachung). 1-26 Kapitel 1: Produkteinführung...

  • Seite 45: Usb 3.0 Anschluss (20-1-Polige Usb3_12; Usb3_34)

    USB 3.0 Anschlüsse (20-1 polige USB3_12, USB3_34) Dieser Anschluss ermöglicht es Ihnen, ein zusätzliches USB 3.0-Modul für USB 3.0 Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.0 Modul, können Sie alle Vorteile von USB 3.0 nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Rückwärtskompatibilität mit USB 2.0. • Dieses USB 3.0-Modul kann separat gekauft werden. • Diese Anschlüsse basieren auf der xHCI-Spezifikation. Wir empfehlen Ihnen, die entsprechenden Treiber zu installieren, um die USB 3.0 Anschlüsse unter Windows 7 in vollem Umfang zu nutzen. ASUS RAMPAGE V EDITION 10 1-27...
  • Seite 46 USB 2.0 Anschlüsse (10-1 pin USB1112; USB1314) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht. • Das USB 2.0 Modul muss separat erworben werden. • 1 x USB 2.0 Anschluss (USB1112) auf dem Mittelboard, gemeinsame Nutzung mit ROG-Erweiterungsanschluss (ROG_EXT). 1-28 Kapitel 1: Produkteinführung...

  • Seite 47: Thunderbolt Header (5-Polig Tb_Header)

    TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. Thunderbolt Header (5-polig TB_HEADER) Dieser Anschluss ist für die Add-on Thunderbolt E/A-Karte, die Intel's Thunderbolt- Technologie unterstützt und ermöglicht den Anschluss von bis zu sechs Thunderbolt- fähigen Geräten und ein DisplayPort-fähiges Display in einer Daisy-Chain- Konfiguration. Die Add-on-Thunderbolt E/A-Karte und das Thunderbolt-Kabel sind separat erhältlich. ASUS RAMPAGE V EDITION 10 1-29...
  • Seite 48 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden-Audio-E/A-Modul, das entweder HD Audio oder den herkömmlichen AC'97 Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition oder AC'97 Frontblenden-Audiomodul anschließen wollen, stellen Sie den Front Panel Type im BIOS-Setup auf [HD] oder [AC97]. M.2 (SOCKET3) Der M.2 (Sockel 3) mit M Key unterstützt Typ 2260 (22 mm x 60 mm), 2280 (22 mm x 80 mm) und 22110 (22 mm x 110 mm) PCIe-Schnittstellenspeichergeräte. • Der PCIEX8_4-Steckplatz teilt die Bandbreite mit M.2 und U.2. • Das M.2 (NGFF) SSD-Modul muss separat erworben werden. 1-30 Kapitel 1: Produkteinführung...

  • Seite 49: Rgb-Header (4-Poliger Rgb_Header)

    RGB-Header (4-poliger RGB_HEADER) Dieser Anschluss ist für die RGB LED-Leisten. Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 2 A (12 V) und einer Länge bis 2 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind, und ob der 12 V Stecker mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur unter dem Betriebssystem. ASUS RAMPAGE V EDITION 10 1-31...
  • Seite 50 CPU-, optionale CPU-, High Amp-, Wasserpumpen-, Zusatzlüfter- und Gehäuselüfteranschlüsse (4-polig CPU_FAN; 4-polig CPU_OPT; 4-polig H_AMP_ FAN; 4-polig W_PUMP; 5-polig EXT_FAN; 4-polig CHA_FAN1-3) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. 1-32 Kapitel 1: Produkteinführung...
  • Seite 51 ATX-Stromanschlüsse (24-poliger EATXPWR; 8-poliger EATX12V_1; 4-poliger EATX12V_2; 4-poliger EZ_PLUG) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passt. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 450W liefert. • Vergessen Sie nicht, den 4-poligen/8-poligen EATX12 V-Stromstecker anzuschließen, da sonst das System nicht booten kann. • Verbinden Sie die 4-poligen EZ_PLUG-Netzstecker zur Gewährleistung einer ausreichenden Stromversorgung bei Installation mehrerer Grafikkarten. • Bei Konfiguration eines Systems mit mehreren verbrauchsstarken Geräten sollten Sie ein Netzteil mit höherer Leistungsausgabe verwenden. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit mindestens 1000 W Ausgangsleistung, um die Systemstabilität zu gewährleisten. ASUS RAMPAGE V EDITION 10 1-33...
  • Seite 52 System Panel Anschluss (20-3-polig PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. • Systembetriebs-LED (2-polig oder 3-1-polig, PLED) Der 2-polige oder 3-1-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die HDD LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • Systemlautsprecher (4-Pin-Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRSW) Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft-Aus-Modus, je nach den Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten.
  • Seite 53 U.2-Anschluss (U.2_1-2) Dieses Motherboard verfügt über einen U.2 Anschluss, der PCIe 3.0 x4 NVM Express Speicherung unterstützt. Der PCIEX8_4-Steckplatz teilt die Bandbreite mit M.2 und U.2. ASUS RAMPAGE V EDITION 10 1-35...

  • Seite 54: Probeit

    1.1.10 ProbeIt Mit ROG ProbeIt können Sie die Spannungen und OC-Einstellungen Ihres Systems prüfen. Mit einem Multimesser können Sie die ProbeIt-Punkte auch beim Übertakten nachmessen. Schauen Sie auf die untere Abbildung, um die jeweiligen ProbeIt-Punkte zu finden. ProbeIt verwenden Sie können das Multimeter wie nachstehend abgebildet mit Ihrem Motherboard verbinden. Die obige Abbildung dient nur der Veranschaulichung, die tatsächliche Motherboard- Ausstattung und Position der Messpunkte können je nach Modell variieren. 1-36 Kapitel 1: Produkteinführung...

  • Seite 55: Kapitel 2: Grundinstallation

    Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. Installieren Sie den E/A-Rahmen an der E/A-Blende der Gehäuserückwand. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. ASUS RAMPAGE V EDITION 10...
  • Seite 56 Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 57: Cpu Installation

    Sie darauf, das CPU-Installationswerkzeug NICHT zu beschädigen oder zu verbiegen. • Halten Sie bei Installation, Entfernung oder Aufheben des CPU-Installationswerkzeugs immer beide Seiten des CPU-Installationswerkzeugs sicher fest. • Um Beschädigungen zu vermeiden, achten Sie darauf, eine weiche stabile Oberfläche zu verwenden, wenn Sie die CPU auf das CPU-Installationswerkzeug installieren. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Installation der CPU ASUS RAMPAGE V EDITION 10...
  • Seite 58 Antistatische Abdeckung Kontakt ausrichten Unterseite der CPU CPU-Installationswerkzeug Kontakt ausrichten Sockelsteckplatz Unterseite der CPU Kapitel 2: Grundinstallation...

  • Seite 59: Entfernen Der Cpu

    PnP-Kappe Entfernen der CPU Hebel ASUS RAMPAGE V EDITION 10...

  • Seite 60: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...

  • Seite 61: Deinstallieren Von Cpu-Kühlkörper Und Lüfter

    Deinstallieren von CPU-Kühlkörper und Lüfter ASUS RAMPAGE V EDITION 10...

  • Seite 62: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation...

  • Seite 63: Atx-Netzanschluss

    2.1.5 ATX-Netzanschluss ODER • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. ASUS RAMPAGE V EDITION 10...

  • Seite 64: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER 2-10 Kapitel 2: Grundinstallation...

  • Seite 65: E/A-Anschlüsse Auf Der Frontseite

    2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS Q-Connector So installieren Sie den USB 2.0 So installieren Sie den Frontblenden Anschluss Audio-Anschluss AAFP USB 2.0 So installieren Sie den USB 3.0 Anschluss USB 3.0 ASUS RAMPAGE V EDITION 10...

  • Seite 66: Erweiterungskarten Installieren

    2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-12 Kapitel 2: Grundinstallation...

  • Seite 67: Installieren Von Supremefx Hi-Fi

    2.1.9 Installieren von SupremeFX Hi-Fi • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. Die beste Möglichkeit, Ihr SupremeFX Hi-Fi Panel zu benutzen, ist die Verwendung des mitgelieferten USB-2.0-Anschlusskabels zum Verbinden des SupremeFX Hi-Fi Panels. USB 2.0 ASUS RAMPAGE V EDITION 10 2-13...

  • Seite 68: Installation Der Wlan-Antenne

    2.1.10 Installation der WLAN-Antenne Installieren der ASUS 3T3R Dualband Wi-Fi-Antenne Schließen Sie die mitgelieferte ASUS 3T3R Dual-Band Wi-Fi-Antenne an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. IO Shield • Stellen Sie sicher, dass die ASUS Dual-Band 3T3R WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist. • Achten Sie darauf, den Bluetooth-Treiber zu installieren, bevor Sie die Wi-Fi GO! Software installieren. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modell variieren, aber die Installation der WLAN-Antenne bleibt gleich für alle Modelle.

  • Seite 69: Bios Update Utility

    KeyBot II USB-BIOS-Flashback- Anschluss Anschluss • Für weitere Aktualisierungsprogramme im BIOS-Setup beziehen Sie sich auf den Abschnitt Aktualisieren des BIOS in Kapitel 3. • Verbinden Sie Ihre USB-Tastatur mit dem KeyBot II Anschluss, falls Sie die KeyBot- Funktion nutzen möchten. Die BIOS-Aktualisierung kann Risiken beinhalten. Wird das BIOS-Programm durch den Prozess beschädigt, so dass ein Systemstart nicht mehr möglich ist, nehmen Sie bitte Kontakt mit dem lokalen ASUS-Service-Zentrum auf. ASUS RAMPAGE V EDITION 10 2-15...

  • Seite 70: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.3.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse CMOS-Löschen-Jumper ASMedia USB 3.0 Anschlüsse E1234. Unterstützt USB 3.0 Boost. Intel LAN (RJ-45) Anschluss* Intel LAN (RJ-45) Anschluss* WLAN 802.11 a/b/g/n/ac, Bluetooth V4.0 PS/2 Tastatur/Maus-Kombianschluss USB-BIOS-Flashback-Taste ASMedia USB 3.1 Typ-C Anschluss EC1. Unterstützt USB 3.1 Boost. ASMedia USB 3.1 Typ-A Anschluss EA2. Unterstützt USB 3.1 Boost. ASMedia USB 3.1 Typ-C Anschluss EC3. Unterstützt USB 3.1 Boost. ASMedia USB 3.1 Typ-A Anschluss EA4.
  • Seite 71 7.1-Kanal 2.1-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ASUS RAMPAGE V EDITION 10 2-17...

  • Seite 72: Audio E/A-Anschlüsse

    2.3.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern 2-18 Kapitel 2: Grundinstallation...
  • Seite 73 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern ASUS RAMPAGE V EDITION 10 2-19...

  • Seite 74: Supremefx Hi-Fi Audio-E/A-Verbindungen

    2.3.3 SupremeFX Hi-Fi Audio-E/A-Verbindungen Audio E/A-Anschlüsse Lautstärkeregler 6,3 mm 3,5 mm Mikrofon-/ Kopfhörer- Kopfhörer- Line- Ausgang- Ausgang- Eingang- Buchse Buchse Buchse Die Lautstärke wird mit der ersten Installation auf die minimale Stufe gesetzt. Bitte passen Sie die Lautstärke langsam auf ein angenehmes Niveau an, nachdem Sie einen Kopfhörer angeschlossen haben.

  • Seite 75: Erstmaliges Starten

    Startvorgangs gedrückt. Folgen Sie den Anweisungen in Kapitel 3. Ausschalten des Computers Drücken Sie die Ein-/Austaste bei eingeschaltetem System zum Aufrufen des Ruhezustands oder Soft-Off-Modus (je nach BIOS-Einstellung) weniger als vier Sekunden lang. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS RAMPAGE V EDITION 10 2-21...
  • Seite 76 2-22 Kapitel 2: Grundinstallation...

  • Seite 77: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 78: Bios-Setup-Programm

    RTC RAM zu finden. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Boot-Menü oder durch Drücken der <F7>-Schnelltaste ändern.

  • Seite 79: Ez Modus

    Lüfter manuell zu tunen (Erweitertes Modus) umschalten Lädt die optimierte Standardwerte In Häufig gestellte Fragen suchen Klicken Sie auf das Startgeräten angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS RAMPAGE V EDITION 10...

  • Seite 80: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 81: Menüelemente

    Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres Systems anzeigen und optimieren . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. Siehe Abschnitt 3.2.4 EZ Tuning Wizard für weitere Informationen. ASUS RAMPAGE V EDITION 10...

  • Seite 82: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Quick Note (F9) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der...

  • Seite 83: Qfan Control

    Zum Übernehmen der Wählen sie ein Profil um es Lüftereinstellungen anklicken für den Lüfter zu übernehmen Klicken Sie zur Zurückkehren Rückgängigmachen des Hauptmenüs der Änderungen Wählen Sie dies, um anklicken den Lüfter manuell zu konfigurieren ASUS RAMPAGE V EDITION 10...
  • Seite 84 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 85: Anleitung

    Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario Tägliches Computing oder Gaming / Medienbearbeitung, klicken Sie dann auf Weiter. ASUS RAMPAGE V EDITION 10...
  • Seite 86 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).
  • Seite 87 Nach der Auswahl des RAID-Typs, klicken Sie auf Weiter und dann auf Ja, um mit dem RAID Setup fortzufahren. Nachdem der RAID-Setup abgeschlossen ist, klicken Sie auf Ja, um das Setup zu beenden klicken. ASUS RAMPAGE V EDITION 10 3-11...

  • Seite 88: Favoriten

    Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. 3-12 Kapitel 3: BIOS-Setup...

  • Seite 89: Hinzufügen Von Elementen Zu Meine Favoriten

    • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS-Elemente anzuzeigen. ASUS RAMPAGE V EDITION 10 3-13...

  • Seite 90: Main-Menü (Hauptmenü)

    Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. 3-14 Kapitel 3: BIOS-Setup...

  • Seite 91: Sicherheit

    CMOS-Löschen-Taste zum Löschen des RTC RAM zu finden. • Die Elemente Administrator oder User Password (Benutzerkennwort) oben im Fenster zeigen standardmäßig [Not Installed] (Nicht installiert) an. Die Elemente zeigen [Installed] (Installiert) an, nachdem Sie ein Kennwort eingerichtet haben. ASUS RAMPAGE V EDITION 10 3-15...

  • Seite 92: Extreme Tweaker-Menü

    Extreme Tweaker-Menü Im Extreme Tweaker-Menü können Sie die Übertaktungsbezogenen Einstellungen konfigurieren. Beim Einstellen der Extreme Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen.

  • Seite 93: Asus Multicore-Erweiterung

    [Keep Current Settings (Aktuelle Einstellungen beibehalten)] Behält die aktuellen Einstellungen ohne jegliche Änderungen bei. [TPU I] Wendet Übertaktungsbedingungen bei Luftkühlung an. [TPU II] Wendet Übertaktungsbedingungen bei Wasserkühlung an. Stellen Sie sicher, dass Sie ein Wasserkühlsystem verwenden, bevor Sie [TPU II] wählen. ASUS RAMPAGE V EDITION 10 3-17...

  • Seite 94: Epu-Stromsparmodus

    EPU-Stromsparmodus Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihre minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU Core/Cache-Spannung festzulegen und den besten Energiesparzustand zu erreichen. Konfigurationsoptionen: [Disabled] [Enabled] Interne CPU Energieverwaltung Mit den Unterelementen in diesem Menü können Sie das CPU-Verhältnis und Eigenschaften einstellen.

  • Seite 95: Cpu-Konfiguration

    Mit diesem Element können Sie die CPU-Kerne schneller als die Basis Betriebsfrequenz laufen lassen, wenn es unterhalb des betrieblichen Leistungs-, Strom- und Temperatur-Grenzwertes liegt. Konfigurationsoptionen: [Disabled] [Enabled] CPU C-Status Mit diesem Element können Sie die Energiesparfunktion der CPU-Status festlegen. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ASUS RAMPAGE V EDITION 10 3-19...

  • Seite 96: Pch-Konfiguration

    3.6.2 PCH-Konfiguration PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCIEX4_1 Geschwindigkeit Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] 3.6.3 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen [Not Installed] (Nicht installiert) an, wenn in dem entsprechenden SATA-Anschluss kein SATA-Gerät installiert ist.

  • Seite 97: System Agent (Sa) Configuration (Systemagent- (Sa-) Konfiguration)

    Hot Plug Diese Elemente werden nur angezeigt, wenn Sie die SATA Modusauswahl auf [AHCI] einstellen, und Sie können die SATA Hot-Plug-Unterstützung aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] 3.6.4 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration) ASUS RAMPAGE V EDITION 10 3-21...

  • Seite 98: Usb Konfiguration

    3.6.5 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Das Element Mass Storage Devices (Massenspeichergeräte) wird nur angezeigt, wenn ein USB-Gerät erkannt wurde. USB-Single-Port-Control Dieses Element ermöglicht es Ihnen, einzelne USB-Anschlüsse zu de-/aktivieren. Beziehen Sie sich auf den Abschnitt 1.1.2 Motherboard-Layout für die Position der USB- Anschlüsse.

  • Seite 99: Onboard-Gerätekonfiguration

    RGB LED-Lichteffekt zur Standardeinstellung zurück, wenn beim nächsten Mal der Strom auf dem Motherboard eingeschaltet ist. Das folgende Element erscheint nur, wenn Sie die RGB LED-Lichteffekte auf [Static] • (Statisch), [Breathing] (Pulsierend) oder [Strobing] (Stroboskop) setzen. ASUS RAMPAGE V EDITION 10 3-23...

  • Seite 100: Apm Konfiguration

    RGB LED-Beleuchtungsfarbe Dieses Element ermöglicht Ihnen das Festlegen der RGB LED-Beleuchtungsfarben. Bluetooth Controller Mit diesem Element können Sie den Bluetooth Controller aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wi-Fi-Controller Ermöglicht Ihnen, den WLAN-Controller zu de-/aktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Intel LAN1 Controller Mit diesem Element können Sie den GbE-Controller aktivieren oder deaktivieren.

  • Seite 101: Rog-Effekte

    Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. Alle optimieren Dieses Element erkennt automatisch die niedrigste Geschwindigkeit und konfiguriert den minimalen Arbeitszyklus für jeden Lüfter. ASUS RAMPAGE V EDITION 10 3-25...

  • Seite 102: Wasserpumpensteuerung

    Wasserpumpensteuerung [Disabled (Deaktiviert)] Deaktiviert die Wasserpumpensteuerungsfunktion. [Auto] Erkennt den Typ der installierten Wasserpumpe und schaltet die Modussteuerung automatisch um. [DC Modus] Aktiviert die Wasserpumpensteuerung im DC-Modus für 3-polige Wasserpumpen. [PWM Modus] Aktiviert die Wasserpumpensteuerung im PWM-Modus für 4-polige Wasserpumpen. HAMP-Lüftersteuerung [Disabled] Deaktiviert die HAMP-Lüftersteuerung.

  • Seite 103: Einrichtungsmodus

    Konfigurationsoptionen: [Ignore] [Legacy only] [UEFI driver first] PCI-E/PCI-Erweiterungskarten booten Mit diesem Element können Sie den Typ der PCI-E/PCI Erweiterungsgeräte auswählen, die während des Bootens zuerst ausgeführt werden sollen. Konfigurationsoptionen: [Legacy only] [UEFI driver first] ASUS RAMPAGE V EDITION 10 3-27...

  • Seite 104: Tools-Menü

    [via Storage Device(s) (Über Speichergeräte)] und [via Internet (Über das Internet)] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen Ihrer Auswahl. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3 Dienstprogramm. 3-28 Kapitel 3: BIOS-Setup...

  • Seite 105: Sicheres Löschen

    Klicken Sie zum Starten von Secure Erase im Menü des Erweiterten (Advanced) Modus auf Tool (Werkzeug) > Secure Erase. Eine vollständige Liste der mit Secure Erase getesteten SSDs finden Sie auf der ASUS- Support-Seite. Das Laufwerk kann instabil werden, wenn Sie Secure Erase auf einem inkompatiblen SSD ausführen.

  • Seite 106: Asus-Übertaktungsprofil

    3.9.4 ASUS-Übertaktungsprofil Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. Vom Profil laden Hier können Sie die zuvor im BIOS-Flash gespeicherten BIOS-Einstellungen laden. Geben Sie eine Profilnummer ein, in der Ihre CMOS-Einstellungen gespeichert wurden, drücken Sie die <Eingabetaste> und wählen Sie dann Yes.

  • Seite 107: Asus Spd-Information

    Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern. Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. ASUS RAMPAGE V EDITION 10 3-31...

  • Seite 108: Aktualisieren Des Bios

    Sie das BIOS NICHT manuell. Ungeeignete BIOS-Aktualisierungen können Startfehler verursachen. Befolgen Sie die Anweisungen in diesem Kapitel, um Ihr BIOS zu aktualisieren, wenn nötig. Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard zu laden. Die folgenden Dienstprogramme helfen Ihnen, das Motherboard BIOS-Setup-Programm zu verwalten und zu aktualisieren.

  • Seite 109: Asus Ez Flash 3 Dienstprogramm

    3.11.2 ASUS EZ Flash 3 Dienstprogramm Mit ASUS EZ Flash 3 können Sie das BIOS aktualisieren, ohne eine bootfähige Diskette oder ein OS-basiertes Dienstprogramm zu benutzen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. Prüfen Sie Ihre lokale Internetverbindung, bevor Sie über das Internet aktualisieren.
  • Seite 110 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash 3 Dienstprogramm und drücken Sie die <Eingabe>-Taste. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>...

  • Seite 111: Asus Crashfree Bios 3

    Motherboards mit der aktuellen BIOS-Datei wiederherstellen. Die BIOS-Datei auf dem Support-USB-Laufwerk des Motherboards kann älter als die BIOS- Datei auf der offiziellen ASUS-Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk.
  • Seite 112 3-36 Kapitel 3: BIOS-Setup...

  • Seite 113: Raid-Unterstützung

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS RAMPAGE V EDITION 10...

  • Seite 114: Serial Ata-Festplatten Installieren

    4.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 115: Erstellen Eines Raid-Sets

    Wenn das RAID Level-Element ausgewählt ist, drücken Sie auf <Enter>, um das zu erstellende RAID-Level auszuwählen, drücken Sie dann auf <Enter>. Drücken Sie unter Select Disks (Laufwerke auswählen) auf <Enter> und wählen X für die Laufwerke, die in der RAID-Anordnung enthalten sein sollen. ASUS RAMPAGE V EDITION 10...
  • Seite 116 Wenn das Element Blockgröße ausgewählt ist, drücken Sie auf <Enter>, um die Blockgröße für die RAID-Anordnung (nur für RAID 0, 10 und 5) auszuwählen, drücken Sie dann auf <Enter>. Die verfügbaren Blockgrößen reichen von 4 KB bis 128 KB. Die folgenden sind typische Werte: RAID 0: 128 KB RAID 10: 64 KB...

  • Seite 117: Ein Raid-Set Löschen

    Wenn das Element Delete (Löschen) ausgewählt ist, drücken Sie auf <Enter>, wählen Sie dann zum Löschen des RAID-Mediums Yes (Ja) und kehren zum Intel Rapid Storage Technologie-Menü zurück, oder wählen Sie No (Nein) zum Abbrechen. ASUS RAMPAGE V EDITION 10...

  • Seite 118: Intel Rapid Storage Technology Option Rom-Dienstprogramm

    4.1.4 Intel Rapid Storage Technology Option ROM- Dienstprogramm Um das Intel Rapid Storage Technology Option ROM-Dienstprogramm aufzurufen: Schalten Sie das System ein. Drücken Sie während des POST auf die Taste <Strg> + <I>, um das Programmhauptmenü anzuzeigen. RAID Volumes: None defined. Physical Devices: Port Device Model...
  • Seite 119 Size Status ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk Select 2 to 6 to use in creating the volume. [↑↓]-Prev/Next [SPACE]-SelectDisk [ENTER]-Done ASUS RAMPAGE V EDITION 10...
  • Seite 120 Verwenden Sie die Auf/Ab-Pfeiltaste, um ein Laufwerk auszuwählen, und drücken Sie dann <Leertaste> zum Auswählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie <Enter>, nach Abschluss Ihrer Auswahl. Verwenden Sie die Auf/Ab-Pfeiltasten, um die Blockgröße für die RAID-Anordnung zu wählen (nur für RAID 0, 10 und 5), drücken Sie dann auf <Enter>. Die verfügbaren Blockgrößen reichen von 4 KB bis 128 KB.
  • Seite 121 (This does not apply to Recovery volumes) Are you sure you want to delete “Volume0”? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu löschen und zum Hauptmenü zurück zu kehren oder, um zum VOLUMEN LÖSCHEN-Menü zurück zu kehren. ASUS RAMPAGE V EDITION 10...

  • Seite 122: Erstellen Einer Raid-Treiberdiskette

    Um das Intel Rapid Storage Technology Option ROM-Dienstprogramm zu verlassen: Um das Dienstprogramm zu löschen: Im Hauptmenü, wählen Sie 5. Beenden, und drücken Sie <Enter>. Die folgende Warnmeldung erscheint: Drücken Sie <Y> zum verlassen oder <N>, um zum Hauptmenü zurückzukehren. [CONFIRM EXIT] Are you sure you want to exit? (Y/N): Erstellen einer RAID-Treiberdiskette...

  • Seite 123: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS RAMPAGE V EDITION 10...

  • Seite 124: Ic: Kanadische Entsprechenserklärung

    IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 125: Fcc Bluetooth Wireless-Konformität

    REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus. com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß...
  • Seite 126 Sehen Sie die Lizenz für die spezifische Sprachrechte und Einschränkungen im Rahmen der Lizenz. Garantie ASUS garantiert, dass das Produkt frei von Fehlern in Material und Verarbeitung für den Garantiezeitraum ist. Die Garantie erstreckt sich nicht auf das beigefügte Zubehör, das zusammen mit dem Produkt geliefert wurde, z. B.: USB, Kabel, E/A-Blende, Tasche, Maus usw.
  • Seite 127 1995/5/ EC. El texto completo de la declaración de la UE de conformidad está disponible en: www.asus. Denne enhed kan bruges i landene, der står på listen nedenfor: com/support Nederlands ASUSTeK Computer Inc.

  • Seite 128: Asus Kontaktinformation

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv...

  • Seite 129: Declaration Of Conformity

    800 Corporate Way, Fremont Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : RAMPAGE V EDITION 10 Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the...
  • Seite 130 Anhang...

Inhaltsverzeichnis
