Onboard Status-Display; Power-Indikatoren - Abit NF-M2 nView Handbuch

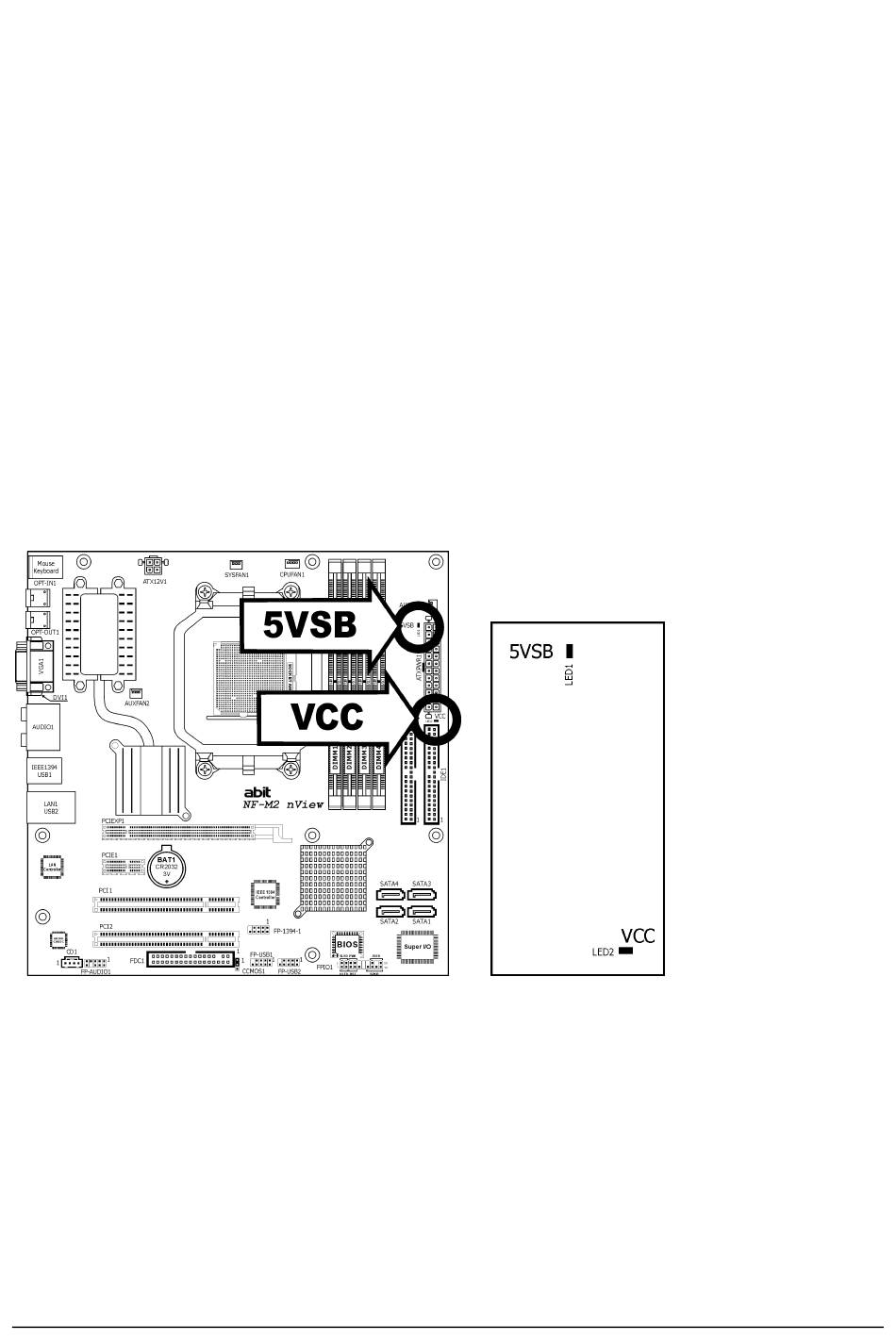

2.7 OnBoard Status-Display

2.7.1 Power-Indikatoren

Diese Indikatoren zeigen Ihnen den Power-Status des Motherboards bei verbundener
Stromquelle.
•
5VSB:
Lichter an: Ihr ATX-Netzteil ist mit einer Stromquelle verbunden und der Stromschalter ist
in der "Ein"-Position.
Lichter aus: Ihr ATX-Netzteil ist nicht mit einer Stromquelle verbunden, oder das Netzteil ist
mit einer Stromquelle verbunden aber der Stromschalter ist in der
"Ein"-Position.
•
VCC:
Lichter an: Die Systemstromversorgung ist eingeschaltet.
Lichter aus: Die Systemstromversorgung ist ausgeschaltet.
2-18 NF-M2 nView
