Abbassare il piano superiore fino all'altezza desiderata e
inserire il tappo di protezione dell'albero portalama, abbassate
il piano.
ATTENZIONE: La protezione mobile 11 ritornerà nella
corretta posizione automaticamente alla prima discesa
della testa della macchina, senza bisogno di
riposizionare il nottolino.
ATTENZIONE: Montare tappo di protezione per evitare
entrata polveri.
ATTENZIONE: Non montate mai lame che alla vista
risultino incrinate. Montate esclusivamente lame a
norma EN 847-1.
4.4

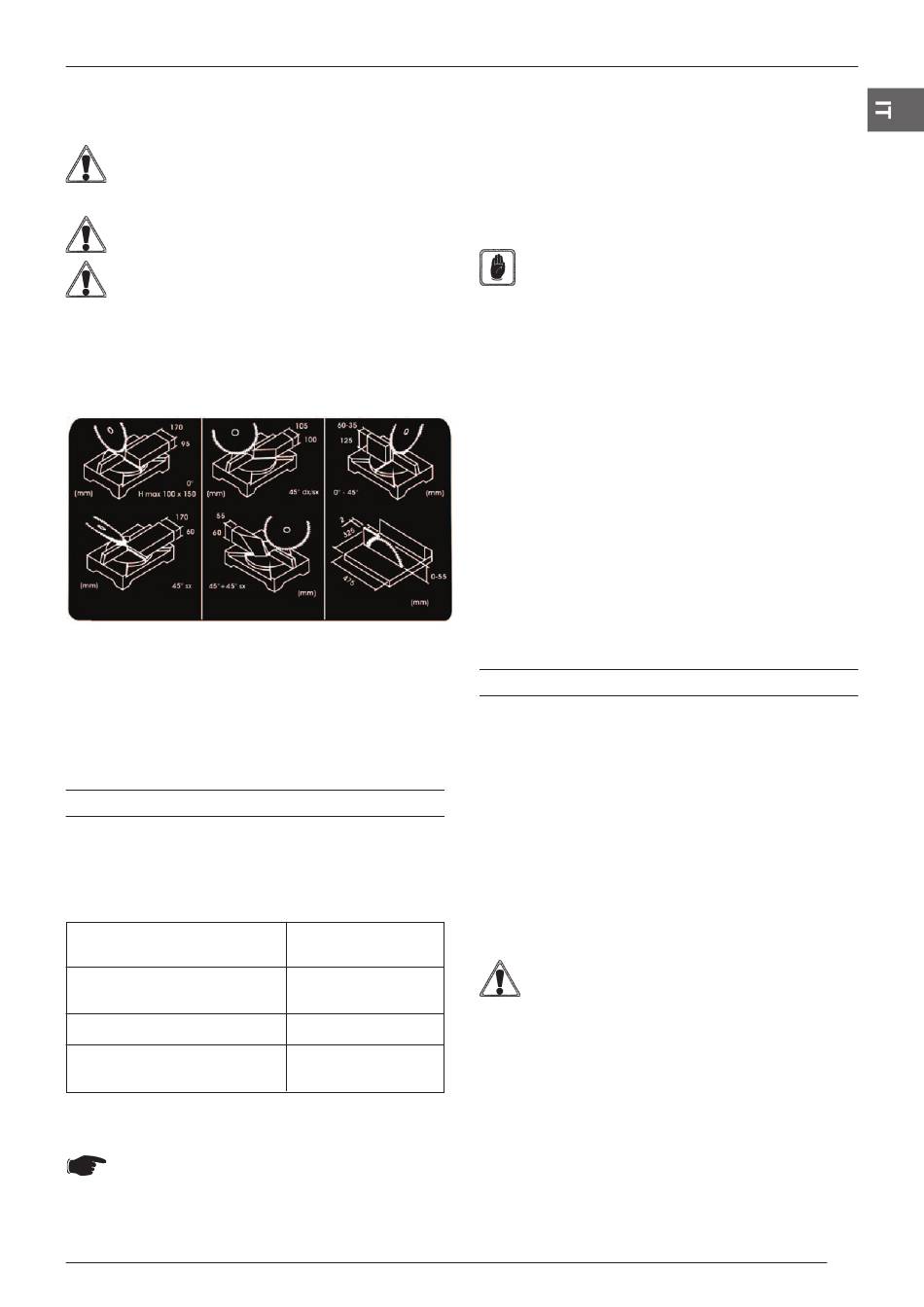

CAPACITA' DI TAGLIO (Fig. 9)
Le tabelle di seguito riportate specificano le capacità di taglio
a 0° e 45° ottenibili nelle normali condizioni di utilizzo descritte
in questo manuale.
4.5
BASE DI APPOGGIO SUPPLEMENTARE
Per aumentare la superficie di appoggio del pezzo nella base,
la vostra troncatrice è dotata di appoggio supplementare. Con
essa si riescono a compiere tutti i tipi di taglio con la testa
veriticale (ES. 90°, 45° DX-SX, ecc.). Per tutte le lavorazioni
con testa inclinata è necessario allentare il pomello e sfilare
la base di appoggio supplementare. Una volta terminati i
tagli con la testa inclinata si consiglia di inserire nuovamente
la base di appoggio supplementare negli appositi fori e di
stringere il pomello per fissarla.
5
ACCESSORI
5.1
SCELTA DELLA LAMA
La troncatrice e' dotata di serie di lama al WIDIA (diametro
305 x foro 30 x spessore 2,5 mm),
Sono disponibili le seguenti lame:
Lama D.305 mm. 24÷48 Denti
Lama D.305 mm. 72 Denti
Lama D.305 mm. 96 Denti
Lama D.305 mm. 96 Denti per
alluminio
5.2
MONTAGGIO E REGOLAZIONE DELL'APPOGGIO
BARRA LATERALE (Fig. 12) (OPTIONAL)
NOTE: Quando dovete tagliare dei particolari che
sporgono eccessivamente dal piano di lavoro,
utilizzate l'appoggio barra laterale per evitare il
ribaltamento del particolare stesso.
-
Inserire i due inserti 41 e l'appoggio barra 42 negli
appositi fori 43 sulla base: il dispositivo può essere
Per legno nazionale ed
esotico di varie durezze
Per truciolari laminati
fino a spessore 30 mm
Per cornici
Per alluminio e materie
plastiche
inserito sul lato destro o su quello sinistro della macchina
a seconda delle necessità.
-
Regolare l'altezza del piano d'appoggio andando a
ruotare i due inserti contemporaneamente e nello stesso
verso.
-
Una volta impostata l'altezza corretta bloccare il
dispositivo con due grani 55.
5.3
MONTAGGIO E REGOLAZIONE DEL MORSETTO
VERTICALE (Fig. 14) (OPTIONAL)
CAUTELA: Quando dovete tagliare barre o pezzi di
alluminio o di plastica, si consiglia di utilizzare il
morsetto per assicurare il pezzo agli appoggi
angolari, evitando così che si muova durante il
taglio causando inceppamenti che potrebbero
danneggiare il pezzo stesso e la lama.
-
Avvitare il perno 49 nell'apposito foro 50.
-
Inserire il morsetto 52 sul perno 49 e bloccarlo all'altezza
desiderata con il pomello 54.
-
Bloccare il pezzo da tagliare andando ad avvitare il
pomello superiore 53.
5.4
ASPIRAZIONE DELLE POLVERI (Fig.15) (OPTIONAL)
La troncatrice e' predisposta per il collegamento con un
aspiratore, o per il montaggio del sacchetto raccogli polvere,
tramite il collettore di scarico 13.
Il tubo dell'aspiratore o la manichetta del sacchetto devono
essere fissati al collettore tramite una fascetta.
Vi raccomandiamo di svuotare periodicamente il sacchetto o
il contenitore dell'aspiratore, e di pulire il filtro.
La velocità di uscita dell'aria creata dall'aspiratore deve
3
essere almeno di 100 Nm
/h.
Aspiratori capaci di creare queste depressioni sono ad
esempio quelli di tipo "bidone".
6
MANUTENZIONE
6.1
INTERVENTI DI MANUTENZIONE ORDINARIA
Le normali operazioni di manutenzione ordinaria, effettuabili
anche da personale non specializzato, sono tutte descritte
nei paragrafi precedenti e nel presente.
1.
La troncatrice non ha bisogno di alcuna lubrificazione, in
quanto il taglio deve essere sempre effettuato a secco
(compreso quello dell'alluminio e delle leghe leggere);
tutti gli organi rotanti della macchina sono autolubrificati.
2.
Durante le operazioni di manutenzione, indossate per
quanto possibile i mezzi personali di protezione (occhiali
antinfortunistici e guanti)
3.
Rimuovete i trucioli residui di lavorazione ogni qualvolta
si renda necessario, intervenendo nella zona di taglio e
sui piani di appoggio.
E' consigliato l'uso di un aspiratore o di un pennello.
ATTENZIONE:
Non usate getti di aria compressa !!!
4.
Verificate periodicamente le condizioni della lama: se
doveste riscontrare difficoltà nel taglio, fatela affilare da
personale specializzato, oppure sostituitela, se dovesse
presentarsene la necessità.
5.
Verificare periodicamente che l' arresto della lama
avvenga entro 10 secondi dal rilascio del pulsante e che
la molla del braccio permetta al braccio di risalire fino al
fermo meccanico in un tempo non superiore ai 2 secondi
se questo non avviene fate controllare la vostra troncatrice
da personale autorizzato.
