Betrieb
Einstellung des Schnittergebnisses bei den Modellen 280 Pro Series / 360 Pro Series / 460 Pro Series
In den Greifvorrichtungen dieser Modelle befinden sich
acht Regelscheiben. Eine davon ist das Einstellrad
(ABBILDUNG A/9) Beachten Sie bitte, dass die Einstel-
lung mit diesem Rad nur die Größe eines Rohrs und
Materials betrifft und das Rad möglicherweise erneut
eingestellt werden muss, sobald das Sägeblatt abge-
nutzt ist.

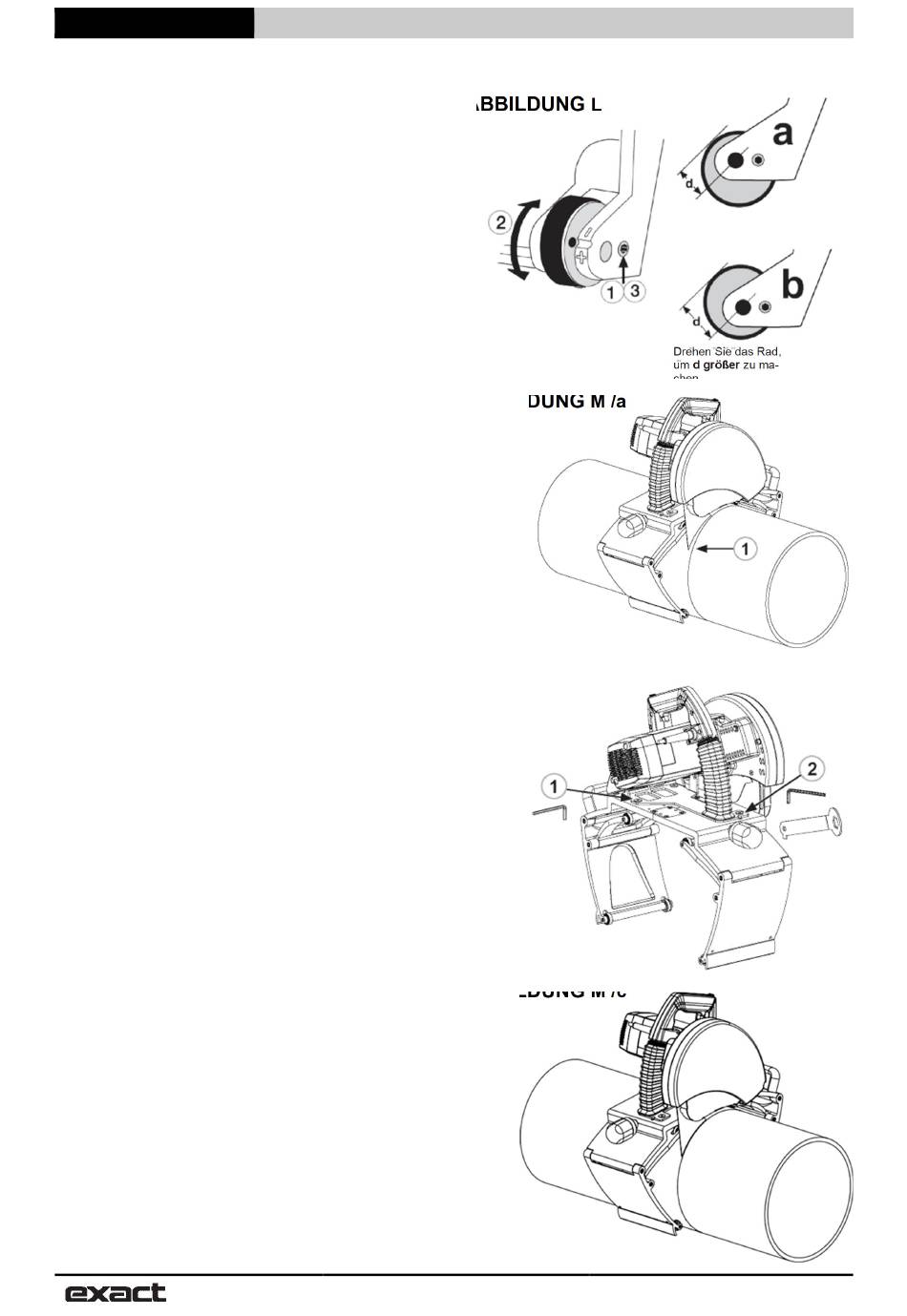

Stellen Sie das Rad ein, indem Sie die Feststell-
schraube (ABBILDUNG L/1) lösen und den mittleren
Teil des Rades entweder IM oder GEGEN DEN UHR-
ZEIGERSINN in die gewünschte Position drehen (AB-
BILDUNG L/2). Verriegeln Sie das Rad danach wieder
(ABBILDUNG L/3).
Wenn sich die Säge von rechts nach links bewegt (AB-
BILDUNG K/a), drehen Sie den mittleren Teil des Ein-
stellrades so, dass „d" kleiner wird (ABBILDUNG K/a).
Wenn das Schneiden gemäß Abbildung K/b erfolgt, ge-
hen Sie vor wie in Abbildung K/b dargestellt. Es wird
empfohlen, das Einstellrad regelmäßig zu schmieren.
Bei diesen Modellen kann der Winkel des gesamten
Motors links oder rechts eingestellt werden. Der Laser-
strahl kann verwendet werden, um die Einstellung kor-
rekt vorzunehmen.
Einstellungsstufen
1. Markieren Sie die Referenzlinie in einem Winkel von
90 Grad in Längsrichtung genau auf dem Rohr.
2. Platzieren Sie die Säge so auf dem Rohr, dass sich
die rote Linie des Lasers in einem Winkel von 90 Grad
neben der Referenzlinie befindet. Stellen Sie den Grei-
fer auf das normale Spannungsniveau ein. Überprüfen
Sie, ob die Laserlinie und die Referenzlinie parallel zu-
einander sind. In ABBILDUNG M/A ist der Laserstrahl
nicht parallel zur Referenzlinie.
3. Lösen Sie die beiden Feststellschrauben der Ein-
stellplatte (ABBILDUNG M/b 1 und 2).
4. Stellen Sie die Motoreinheit nach Bedarf nach links
oder rechts ein, so dass der Laserstrahl und die Refe-
renzlinie parallel zueinander sind. In ABBILDUNG M/c
ist der Laserstrahl parallel zur Referenzlinie.
5. Ziehen Sie die Feststellschrauben der Einstellplatte
sehr fest an.
VORSICHT! Die Justieranzeige auf der Rückseite der
Einstellplatte gibt nicht die exakte Messung für die Ein-
stellung an. Die Anzeige gibt nur die Richtung der Ein-
stellung und die Kategorie der Größe an.
VORSICHT! Wenn der Motor mit dem Laser eingestellt
wird, muss die Greifvorrichtung mit normaler Spannung
an dem Rohr befestigt sein. Dies gewährleistet, dass
die Rohrbefestigung dem normalen Betriebszustand
entspricht.
Wenn Sie nicht mit dem Arbeitsergebnis Ihrer Säge zu-
frieden sind und Sie diese erneut einstellen müssen,
stellen Sie immer als Erstes das exzentrische Einstell-
rad ein.
ABBILDUNG
L
ABBILDUNG
M /a
ABBILDUNG
M /b
ABBILDUNG
M /c
12
Deutsch
Drehen Sie das Rad,
um d kleiner zu ma-
chen
Drehen Sie das Rad,
um d größer zu ma-
chen
