ESDEC FLATFIX WAVE PLUS Handbuch Seite 18

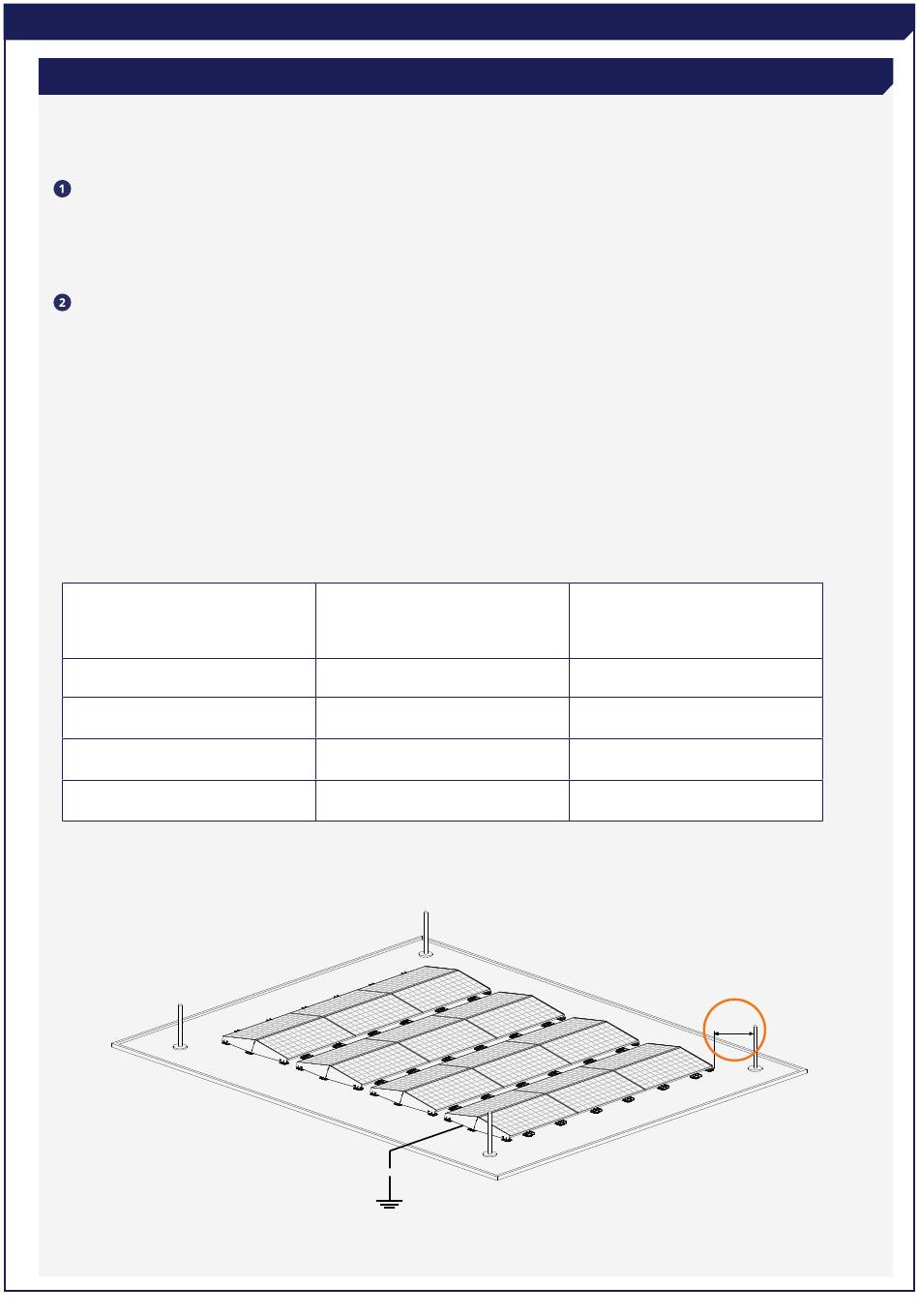

ANHANG D – ERDUNG, POTENZIALAUSGLEICH UND BLITZSCHUTZ
3
BLITZSCHUTZANLAGE: BLITZSCHUTZ
Blitzschutzrichtlinien.
ZIEHEN SIE EINEN BLITZSCHUTZSPEZIALISTEN ZUR ANALYSE IHRES PROJEKTS HINZU:
Gewünschte Anwendung: Anwendung eines Blitzerkennungssystems (mit Fangeinrichtung)
• Bestimmen Sie den sicheren Abstand (S) gemäß NEN-EN-IEC 62305 (mindestens 0,5 m).
• Versuchen Sie, den Abstand zwischen PV-Anlage (PV) und Blitzschutzanlage einzuhalten.
• Auf diese Weise können Sie die PV-Anlage von der Blitzschutzanlage trennen, sodass kein Blitzstrom eintreten kann.
Wenn dies nicht möglich ist, ist die PV-Anlage gemäß der anwendbaren Blitzschutzklasse an die Blitzschutzanlage anzuschließen.
• Beachten Sie Tabelle 1 und verwenden Sie mindestens Leitungen mit einem Durchmesser von 16 mm
• Prüfen Sie, ob ein zusätzlicher Überspannungsschutz vom Typ 1 bzw. Typ 2 erforderlich ist.
• Vergewissern Sie sich, dass die Kabelhalterungen ebenso geerdet und an die Blitzschutzanlage angeschlossen sind. Wichtiger Hinweis:
Kabelhalterungen aus Metall sind auch Teil der PV-Anlage.
• Vergewissern Sie sich, dass das Erdungskabel parallel zu den Gleichstromleitungen verlegt ist.
IN JEDEM FALL: LASSEN SIE IHR PROJEKT IM VORFELD VON EINEM BLITZSCHUTZSPEZIALISTEN ANALYSIEREN, UM UNERWÜNSCHTE SICHER-
HEITSPROBLEME ZU VERMEIDEN. ESDEC ÜBERNIMMT UNTER KEINEN UMSTÄNDEN IRGENDEINE HAFTUNG FÜR DIE ANWENDUNG UND/ODER
KOMBINATION DES BLITZSCHUTZES AUF DEM DACH. ZIEHEN SIE EINEN BLITZSCHUTZSPEZIALISTEN HINZU UND STELLEN SIE EINE SICHERE
INSTALLATION GEMÄSS NEN-EN-IEC 62305 - NEN1010 (NPR5310 - Teil 712 Abschnitt 6.3) SICHER.
Tabelle 1
Maschenweite
5x5 Meter
10x10 Meter
15x15 Meter
20x20 Meter
LPS = Blitzschutzanlage
LPL = Blitzschutzklasse
Blitzschutzklasse
I
II
III
IV
.
2
Schließen Sie die PV-Anlage an
folgende Einrichtung an:
5 Meter
10 Meter
15 Meter
20 Meter
S
17
