Inbetriebnahme
42
Tanklinearisierung

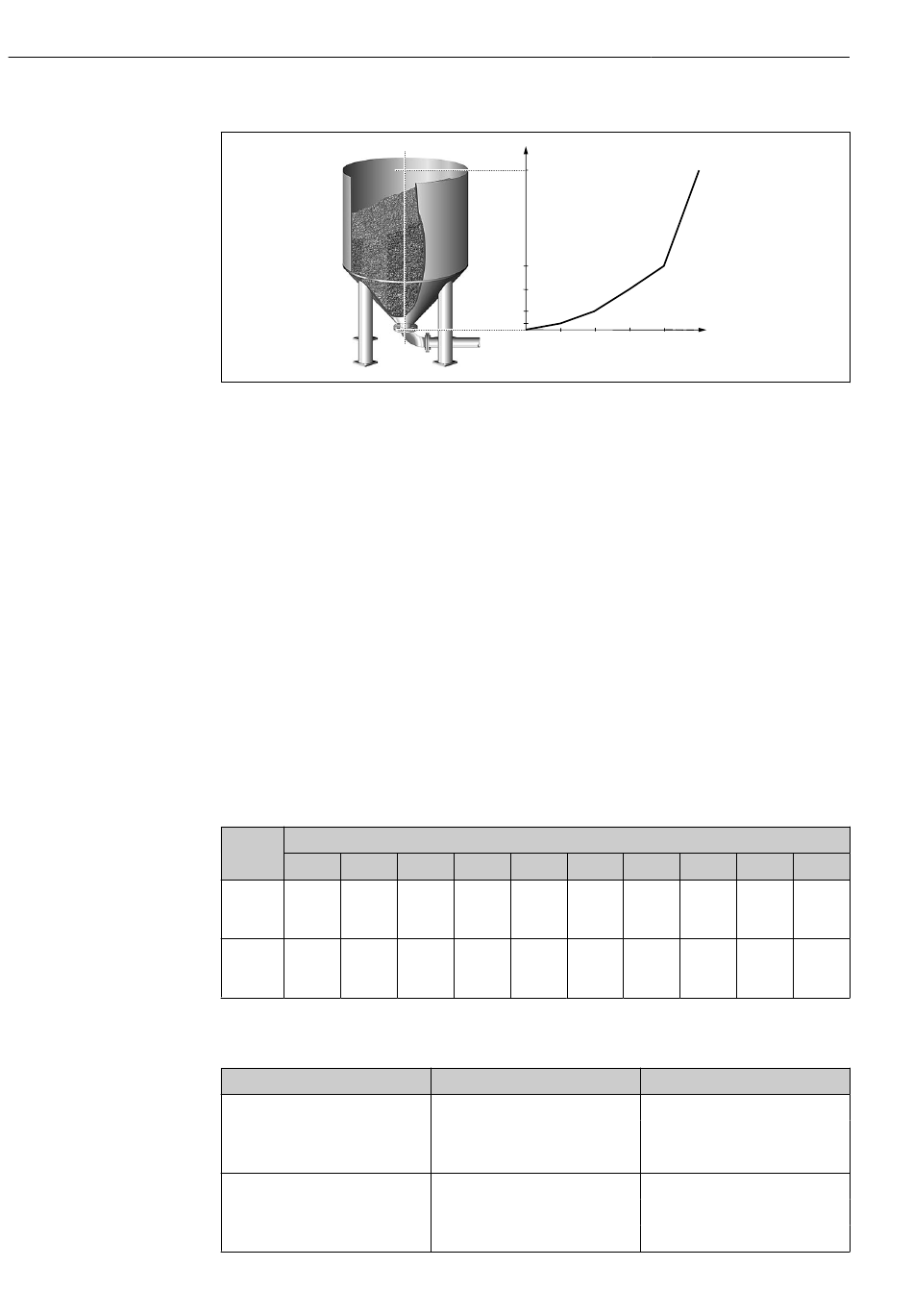

 23 Beispiel einer Tanklinearisierung
In einem Silo soll die Menge des eingefüllten Getreides ermittelt, vor Ort angezeigt und an
ein Prozessleitsystem übergeben werden. Ein 4 ... 20 mA-Füllstandsensor ermittelt die
Füllhöhe im Behälter, der Zusammenhang zwischen Füllhöhe (m) und Volumen (m³) ist
bekannt, das Verhältnis Füllhöhe zu Sensorstrom proportional. Das errechnete Volumen
wird am Analogausgang proportional zum Volumen als 0 ... 20 mA -Signal ausgegeben.
Bei Störung in der Anlage gibt der Analogausgang ein Fehlersignal von 21,0 mA aus.
• Behälter leer:
• Sensorsignal 4 mA
• Füllhöhe 0 m
• numerische Anzeige soll 0 (m³) anzeigen
• Bargraph soll 0% anzeigen
• am Analogausgang sollen 0 mA anliegen
• Behälter voll:
• Sensorsignal 20 mA
• Füllhöhe 10 m
• numerische Anzeige soll 1500 (m³) anzeigen
• Bargraph soll 100% anzeigen
• am Analogausgang sollen 20 mA anliegen
1 2
Sensor- X value X value
signal 4,0 4,32
(mA)
Anzeige- Y value Y value
wert 0 20
(m³)
Für obiges Beispiel müssen folgende Parameter eingestellt werden:
Menü
LIN. TABLE / M 21
LINPOINTS 1...10 / M23...32
1500 m³
100%
20%
15%
10%
5%
0 m³
0% 10% 20% 30%
Point
3 4 5 6
X value X value X value X value
4,64 4,96 5,28 5,6
Y value Y value Y value Y value
50 85 115 160
Funktion (Menüposition)
Counts
Dimension
Show points
jeweils Point
jeweils X value
jeweils Y value
RIA452
100%
40%
7 8 9 10
X value X value X value X value
5,92 6,24 6,56 20
Y value Y value Y value Y value
210 280 400 1500
Einstellwert
Anzahl der Stützstellen (10)
Dimension des lin. Wertes (m³)
Stützstellen anzeigen (Yes)
Punkt verwenden (Used)
X-Wert (wie in Tabelle oben)
Y-Wert (wie in Tabelle oben)
