Pumpenüberwachungsfunktion
Soll eine Pumpenüberwachung realisiert werden, sind den Relais 1 bis 4 die Digitalein-
gänge 1 bis 4 fest zugeordnet. Aktiviert wird diese Funktion für den entsprechenden Digi-
taleingang mit dem Parameter "Function". Hier muss "Pump" gewählt werden.
Generell können zwei unterschiedliche Überwachungsarten realisiert werden. Zwischen
diesen beiden Betriebsarten wird mit der Einstellung der "Sampl. Time" gewählt.
• Störungsüberwachung: Sampl. Time = 0
Bei der Störungsüberwachung wird der Pegel am Digitaleingang durch eine Störung an
der Pumpe geändert.
• Laufüberwachung: Sampl. Time > 0
Bei der Laufüberwachung wird der ordnungsgemäße Anlauf der Pumpe über einen
Pegelwechsel am Digitaleingang an den Prozessanzeiger zurückgemeldet.
a) Betriebsart Störungsüberwachung
In der Betriebsart Störüberwachung signalisiert das Statussignal die Verfügbarkeit der
Pumpe. Tritt eine Störung auf, ändert sich das Statussignal entsprechend.
Relais 1
Relais 2
Alarmrelais
Fehlermeldung
Events

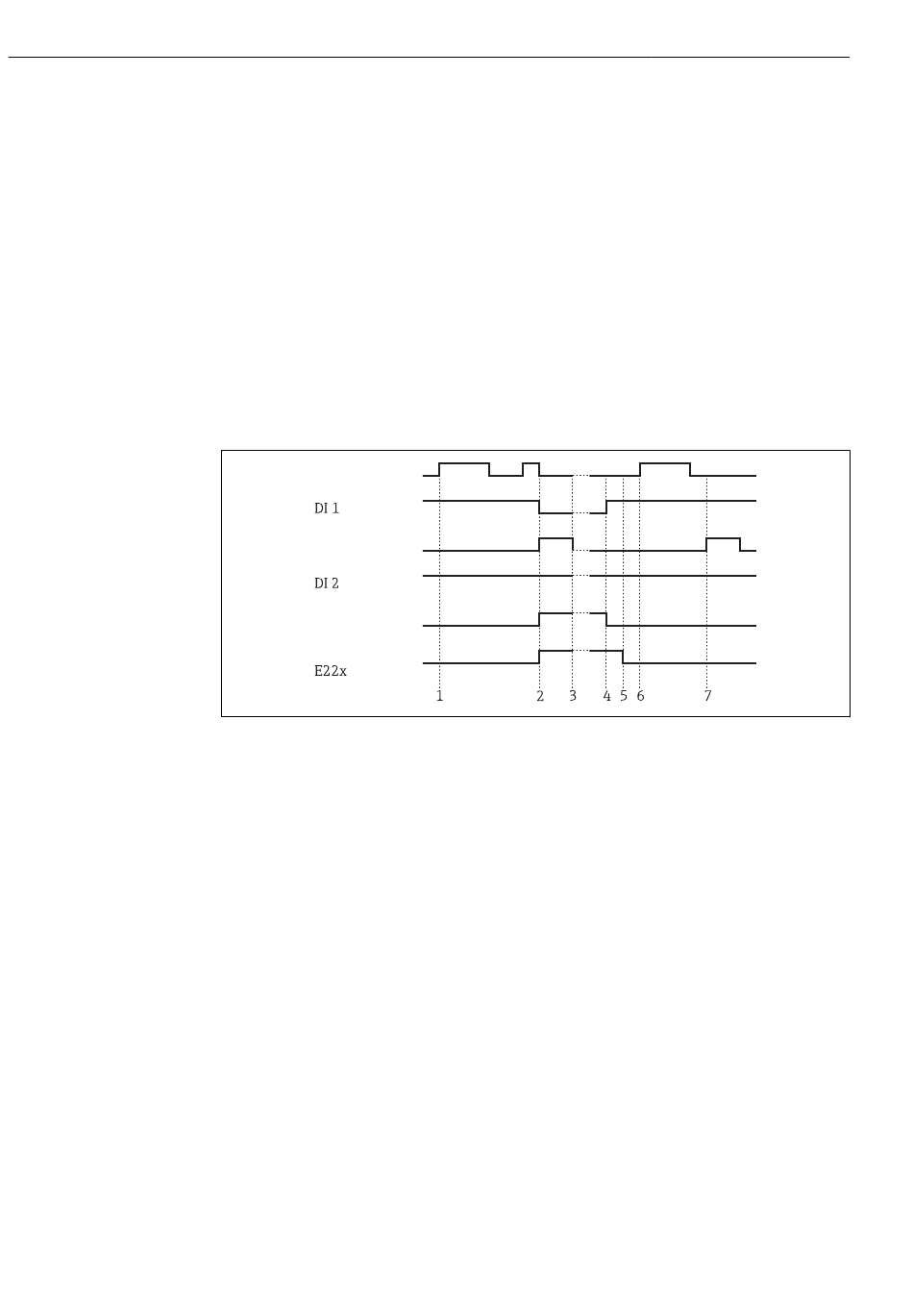

 14 Betriebsart Störungsüberwachung
Im Event 1 wird aufgrund der Grenzwertverletzung des Pegels Pumpe 1 angefordert.
Pumpe 1 ist so lang aktiv, bis das Niveau entsprechend gefallen ist.
Im Event 2 tritt während des Betriebs eine Störung an Pumpe 1 auf, Statussignal an DI1
ändert sich. Hierauf werden Pumpe 2 und das Alarmrelais aktiviert (falls es entsprechend
parametriert wurde) sowie im Display die Pumpenstörung als Meldung dargestellt.
Im Event 3 ist das Niveau soweit gefallen, das nicht mehr gepumpt werden muss und
Pumpe 2 stellt ihren Betrieb ein.
Die Störung an Pumpe 1 wurde behoben, das Statussignal an DI1 ändert sich erneut. Das
Alarmrelais wird zurückgesetzt, siehe Event 4.
Im Event 5 werden das Alarmrelais und die Fehlermeldung im Display durch Drücken des
Jog-Shuttles quittiert.
Im Event 6 und 7 ist der ungestörte Betrieb der Anlage dargestellt.
b) Laufüberwachung
Bei der Betriebsart Laufüberwachung wird nach dem Ansteuern einer Pumpe am zugehö-
rigen Digitaleingang eine Änderung des Statussignals erwartet. Hierfür wird eine Warte-
zeit (Sampl. Time, T) definiert. Alternierung ist aktiviert. Erfolgt keine Signaländerung in
der angegeben Zeit, gilt die Pumpe als gestört.
