Berechnungsformel für Durchflussmessung
Wenn Sie für die Durchflussmessung "Formula" unter "Calc. flow" gewählt haben, wird die
Berechnung anhand der folgenden Formel durchgeführt:
Q = C * (h α + γ*h β )
Hierbei ist:
• Q: Durchfluss in m³/h
• C: Skalierungskonstante
• h: Oberwasserpegel
• α, β: Durchflussexponenten
• γ: Gewichtungsfaktor
Die Skalierungskonstante C muss immer auf Q in m3/h bezogen sein, d.h. liegt Q in
einer anderen Durchflusseinheit vor, muss C umgerechnet werden.
Beispiele:
• Q in l/h mit C = 2,11
1 l/h= 0,001 m 3 /h
→ C = 2,11 * 0,001 = 0,00211
• Q in USKgal/s mit C = 0,35
1 USKgal/s = 13 627,4444 m
→ C = 0,35 * 13 627,4444 = 4 769,60554
Eine Tabelle mit Werten für die Umrechnung verschiedener Durchflusseinheiten in
m³/h finden Sie im Anhang.
Integrationsfunktion/Mengenzähler
Mit dieser Funktion lässt sich der errechnete Wert aus der Linearisierungstabelle bzw. des
momentanen Durchflusses bei Gerinneberechnung oder des Analogeinganges zusätzlich
numerisch integrieren, um z.B. einen Mengenzähler zu erzeugen (Totalizer).
Der Totalizer berechnet sich folgendermaßen:
Totalizer =
neu
Das Messintervall beträgt 0,1 s.
Die Integrationsbasis ist in den meisten Fällen dieselbe Zeiteinheit, welche auch die Zeit-
basis des zu integrierenden Signals ist.
Beispiel: Analogeingang l/s → Integrationsbasis s !

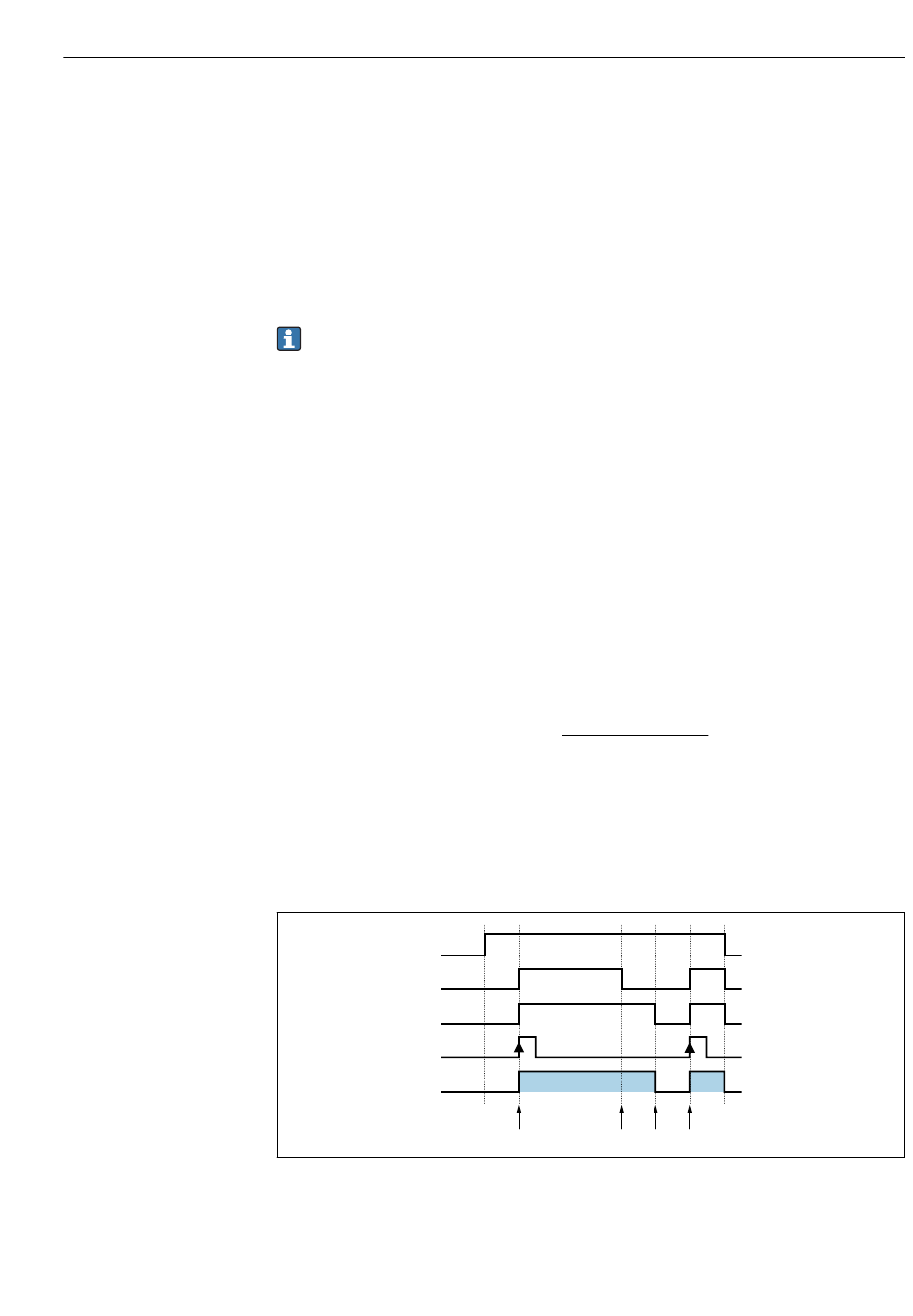

Einfacher Vorwahlzähler
 22 Einfacher Vorwahlzähler
3
/h
Messintervall
Totalizer + Wert *
alt
Integrationsbasis
1
2
3
4
5
6 7
Inbetriebnahme
* Umrechnungsfaktor
8 9
A0032773
