Bedienungsmöglichkeiten
16
6 Bedienungsmöglichkeiten
6.1 Übersicht zu Bedienungsmöglichkeiten
6.1.1

Anzeige- und Bedienelemente

Entfernen Sie die Schutzfolie vom Display, da ansonsten die Ablesbarkeit einge-
schränkt ist.
1
2
3
4

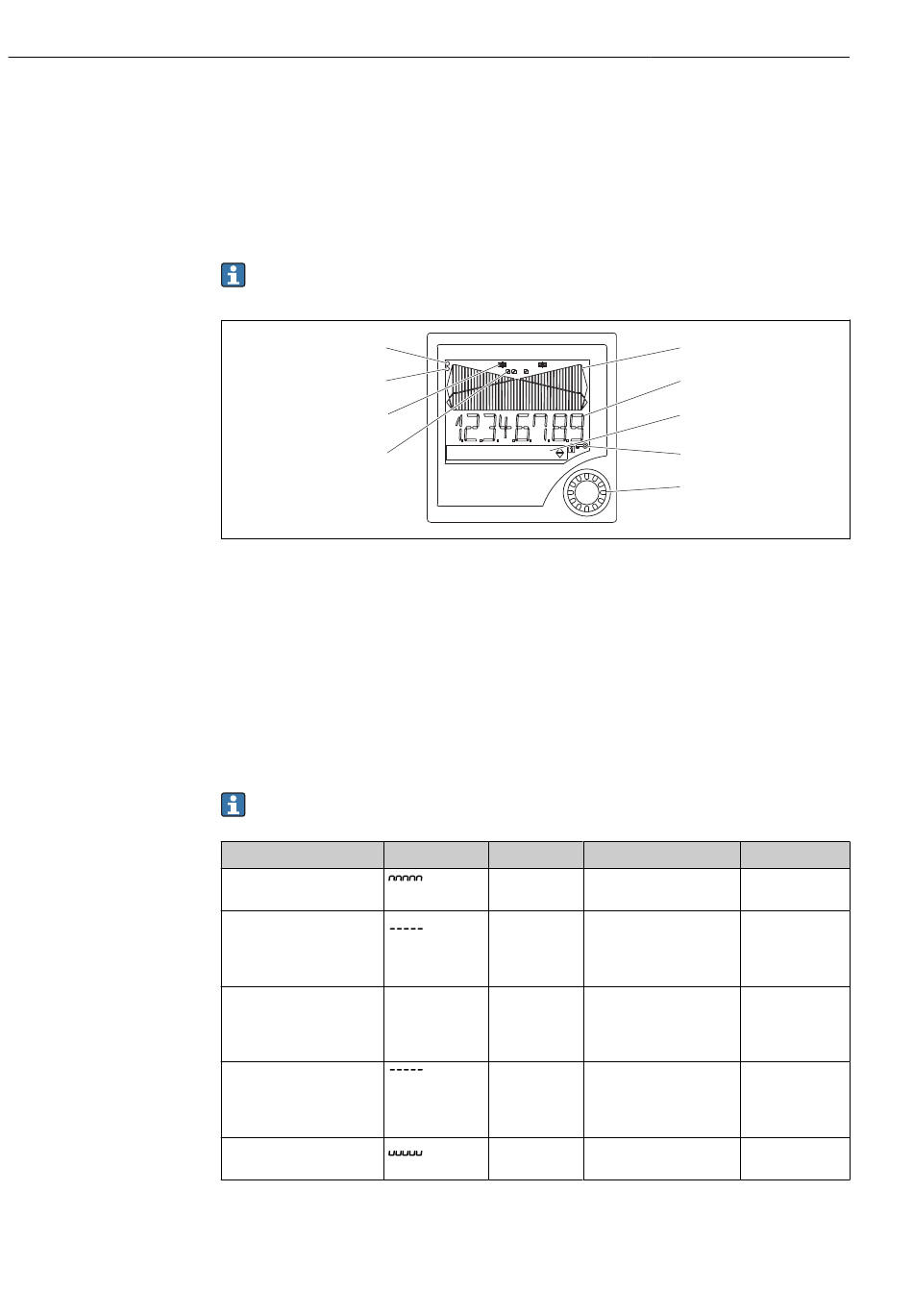

 9 Anzeige- und Bedienelemente
1 Betriebsanzeige grün, leuchtet bei angelegter Versorgungsspannung
2 Störmeldeanzeige rot, blinkt bei Sensor- oder Gerätefehler
3 Grenzwertanzeige: Ist ein Relais bestromt, wird das Symbol angezeigt.
4 Status Digitaleingänge: grün zeigt Bereitschaft an, gelb leuchten zeigt Anliegen eines Signals an
5 Bargraph gelb, 42-teilig mit Über- und Unterbereich in orange/rot
6 7-stellige 14-Segmentanzeige in weiß für Messwerte
7 9x77 DOT-Matrix in weiß für Texte, Einheiten und Menüsymbole
8 Schlüssel- und Schlosssymbol, zeigen an, ob Gerätebedienung gesperrt ist (s. Kap. 5.3.3)
9 Dreh-Drückrad (Jog-Shuttle) zur Gerätebedienung vor Ort
6.1.2

Anzeigendarstellung

Informationen zur Fehlersuche siehe Kapitel "Störungsbehebung" →  46.
Bereich Anzeige
Eingangsstrom ist unter-
halb untere Fehlergrenze
Eingangsstrom über unte-
rer Fehlergrenze und
unterhalb unterer Gültig-
keitsgrenze
Eingangsstrom im gültigen skalierten Mess-
Bereich wert anzeigen
Eingangsstrom unterhalb
oberer Fehlergrenze und
oberhalb oberer Gültig-
keitsgrenze
Eingangsstrom über oberer
Fehlergrenze
Relais Analogausgang
anzeigen Fehlerzustand Eingestelltes Fehlerver-
halten
anzeigen normales Normales Verhalten mit
Grenzwertver- max. 10% Überbereich.
halten Keine Ausgabe < 0 mA/
0 V möglich
normales Normales Verhalten mit
Grenzwertver- max. 10% Überbereich.
halten Keine Ausgabe < 0 mA/
0 V möglich
anzeigen normales Normales Verhalten mit
Grenzwertver- max. 10% Überbereich.
halten Keine Ausgabe < 0 mA/
0 V möglich
anzeigen Fehlerzustand Eingestelltes Fehlerver-
halten
RIA452
5
6
7
8
9
A0031274
Integration
keine Integration
Normales Verhal-
ten (negative
Integration nicht
möglich)
Normales Verhal-
ten (negative
Integration nicht
möglich)
Normales Verhal-
ten (negative
Integration nicht
möglich)
keine Integration
