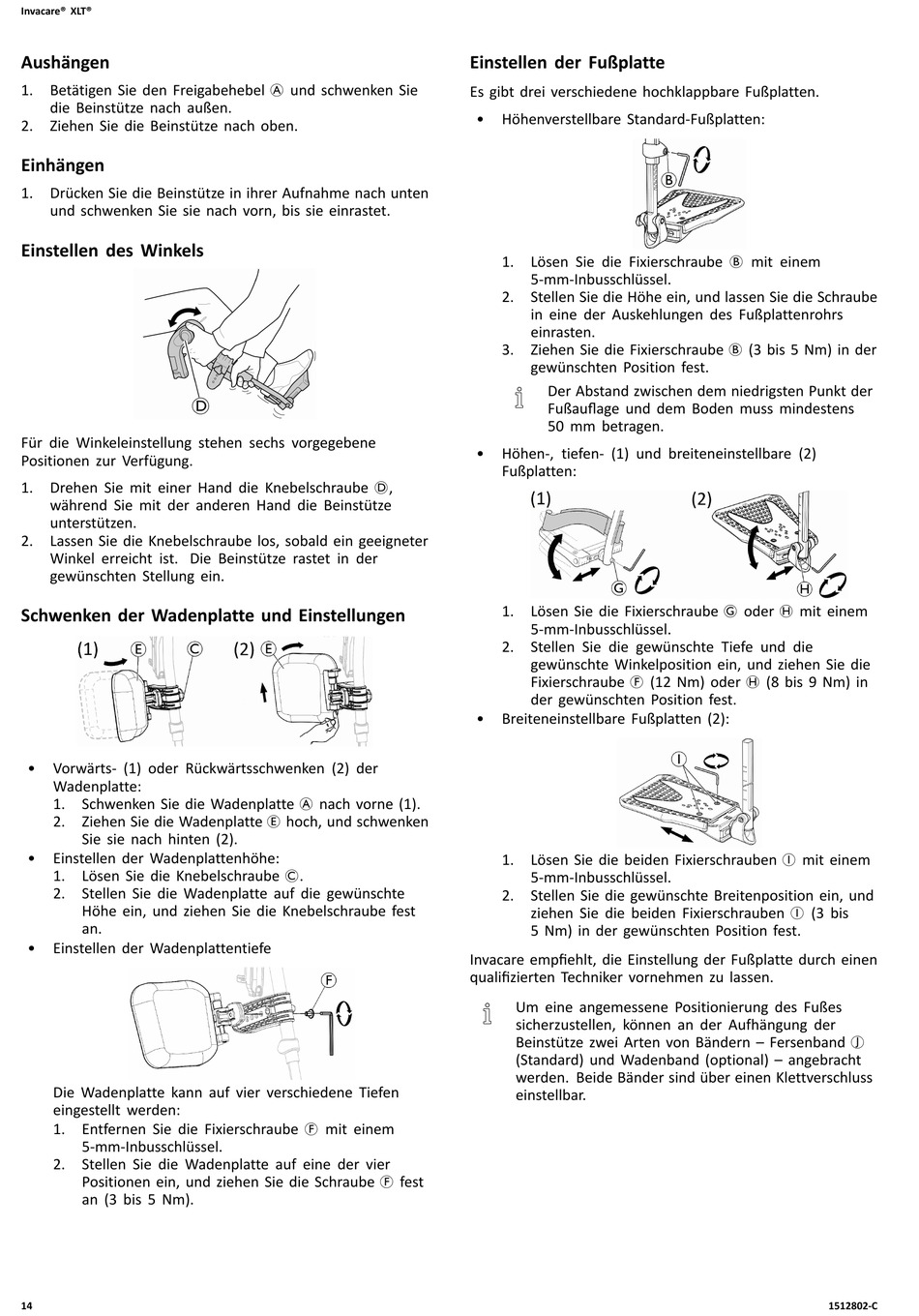

Invacare® XLT®
Aushängen
1. Betätigen Sie den Freigabehebel A und schwenken Sie
die Beinstütze nach außen.
2. Ziehen Sie die Beinstütze nach oben.
Einhängen
1. Drücken Sie die Beinstütze in ihrer Aufnahme nach unten
und schwenken Sie sie nach vorn, bis sie einrastet.
Einstellen des Winkels
Für die Winkeleinstellung stehen sechs vorgegebene
Positionen zur Verfügung.
1. Drehen Sie mit einer Hand die Knebelschraube D,
während Sie mit der anderen Hand die Beinstütze
unterstützen.
2. Lassen Sie die Knebelschraube los, sobald ein geeigneter
Winkel erreicht ist. Die Beinstütze rastet in der
gewünschten Stellung ein.
Schwenken der Wadenplatte und Einstellungen
•
Vorwärts- (1) oder Rückwärtsschwenken (2) der
Wadenplatte:
1. Schwenken Sie die Wadenplatte A nach vorne (1).
2. Ziehen Sie die Wadenplatte E hoch, und schwenken
Sie sie nach hinten (2).
•
Einstellen der Wadenplattenhöhe:
1. Lösen Sie die Knebelschraube C.
2. Stellen Sie die Wadenplatte auf die gewünschte
Höhe ein, und ziehen Sie die Knebelschraube fest
an.
•
Einstellen der Wadenplattentiefe
Die Wadenplatte kann auf vier verschiedene Tiefen
eingestellt werden:
1. Entfernen Sie die Fixierschraube F mit einem
5-mm-Inbusschlüssel.
2. Stellen Sie die Wadenplatte auf eine der vier
Positionen ein, und ziehen Sie die Schraube F fest
an (3 bis 5 Nm).
14
Einstellen der Fußplatte
Es gibt drei verschiedene hochklappbare Fußplatten.
•
Höhenverstellbare Standard-Fußplatten:
1. Lösen Sie die Fixierschraube B mit einem
5-mm-Inbusschlüssel.
2. Stellen Sie die Höhe ein, und lassen Sie die Schraube
in eine der Auskehlungen des Fußplattenrohrs
einrasten.
3. Ziehen Sie die Fixierschraube B (3 bis 5 Nm) in der
gewünschten Position fest.
Der Abstand zwischen dem niedrigsten Punkt der
Fußauflage und dem Boden muss mindestens
50 mm betragen.
•
Höhen-, tiefen- (1) und breiteneinstellbare (2)
Fußplatten:
1. Lösen Sie die Fixierschraube G oder H mit einem
5-mm-Inbusschlüssel.
2. Stellen Sie die gewünschte Tiefe und die
gewünschte Winkelposition ein, und ziehen Sie die
Fixierschraube F (12 Nm) oder H (8 bis 9 Nm) in
der gewünschten Position fest.
•
Breiteneinstellbare Fußplatten (2):
1. Lösen Sie die beiden Fixierschrauben I mit einem
5-mm-Inbusschlüssel.
2. Stellen Sie die gewünschte Breitenposition ein, und
ziehen Sie die beiden Fixierschrauben I (3 bis
5 Nm) in der gewünschten Position fest.
Invacare empfiehlt, die Einstellung der Fußplatte durch einen
qualifizierten Techniker vornehmen zu lassen.
Um eine angemessene Positionierung des Fußes
sicherzustellen, können an der Aufhängung der
Beinstütze zwei Arten von Bändern – Fersenband J
(Standard) und Wadenband (optional) – angebracht
werden. Beide Bänder sind über einen Klettverschluss
einstellbar.
