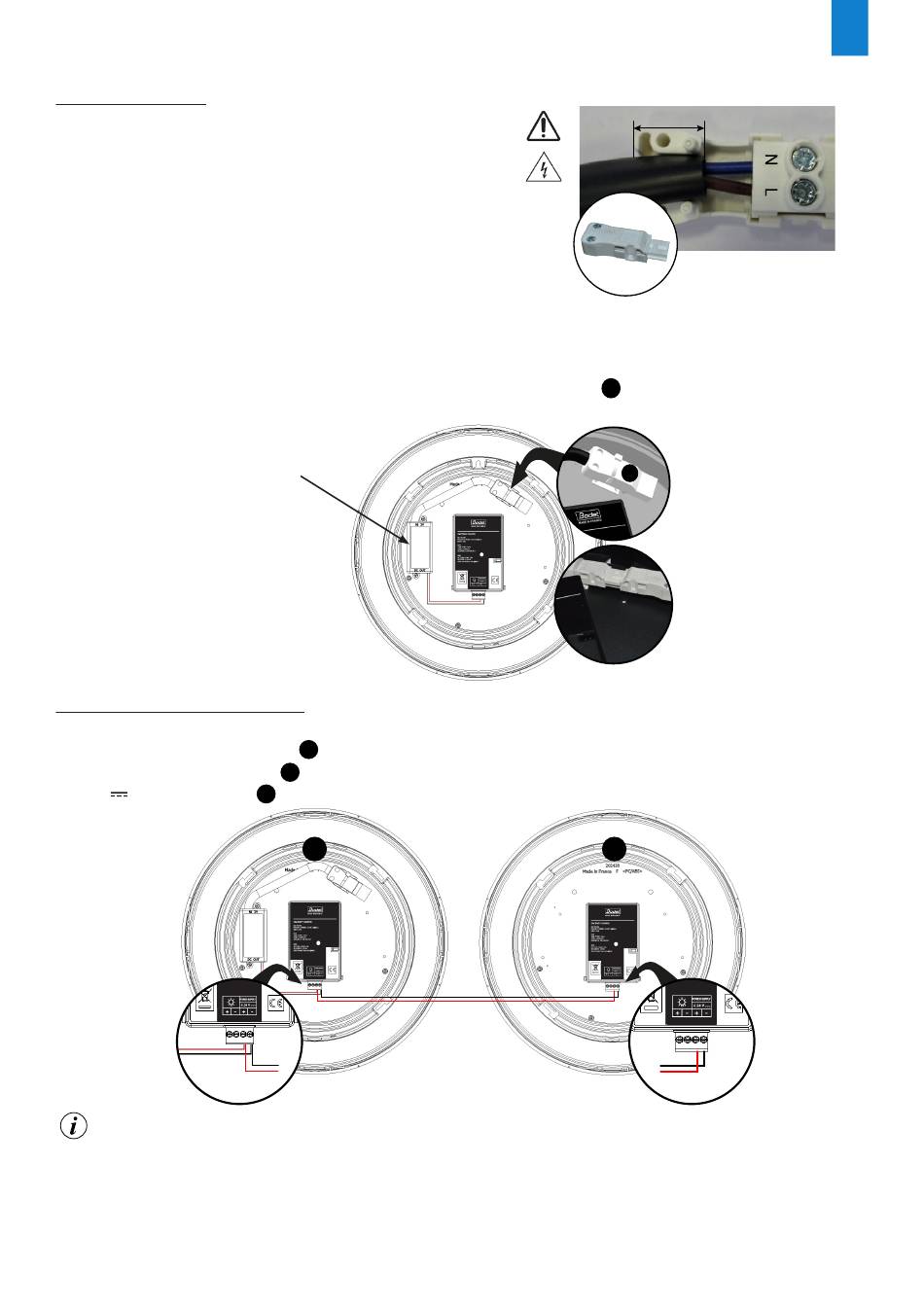

2.2.2 Stromversorgung 100-240V

EinseitigesModell:
- Schälen Sie das Kabel ab der Wand um 10 mm ab,
- Isolieren Sie die 2 Litzen mit 1,5 mm² Durchmesser
(maximal) über 5 mm ab,
- Positionieren Sie das Kabel und die Drähte in der
Buchse des mitgelieferten Steckers und gewährleis-
ten Sie:
• dass der Kabelmantel sich ausreichend tief im
Stecker befindet, um eine einwandfreie Isolierung
zu gewährleisten,
(siehe Abbildung),
• die Richtung des Anschlusses der Drähte (Phase und Nullleiter),
- Schrauben Sie die 2 Schrauben an jedem der 2 Drähte fest, um sie in Position zu halten,
- Verbinden Sie die neu geformte Steckerbuchse mit dem Stecker
dem Uhrwerk.
Netzteil (Ref.: 982 001)
Hinweis: Die Uhr Profil 740
mit Hintergrundbeleuchtung besitzt eine
andere Stromversorgung.
Der Anschluss wird auf ähnliche Weise
hergestellt.
Für das doppelseitige Modell:
- Führen Sie die Kabel durch den Arm des Auslegers,
- Verkabeln Sie die erste Uhr
- Verkabeln Sie zweite Uhr
6-24 V der ersten Uhr
Bei einem doppelseitigen Uhrenmodell Profil 740 mit Hintergrundbeleuchtung oder bei
einem doppelseitigen Uhrenmodell Profil 730 / 740 mit zwei Uhren mit je einem Netzteil
ist es notwendig, das Netzkabel zu duplizieren (mit einem Domino), um dann eine
Verkabelung wie für eine einseitige Uhr an jeder der beiden Uhren auszuführen.
Bei 2 Netzkabeln wird entsprechend vorgegangen:
Schließen Sie jede Uhr wie eine einseitige Uhr an.
als einseitige Uhr (siehe oben),
A
durch eine Kaskadenschaltung an den Klemmen + / - Power Supply,
B
.
A
A
Kontaktfläche Mantel/Stecker für Isolierung
Anschlussbuchse des Steckers
in der Uhr oben rechts über
1
1
B
